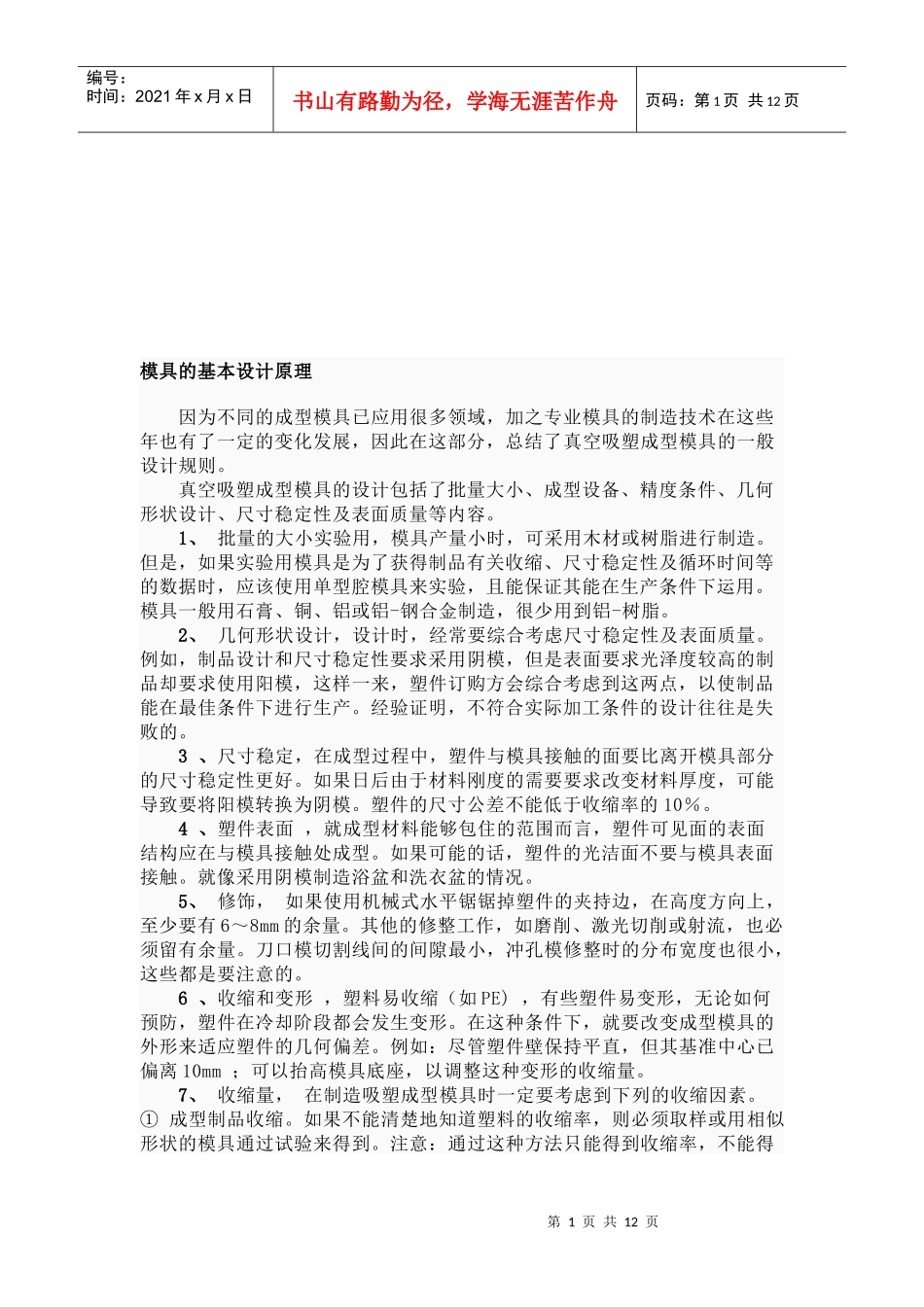

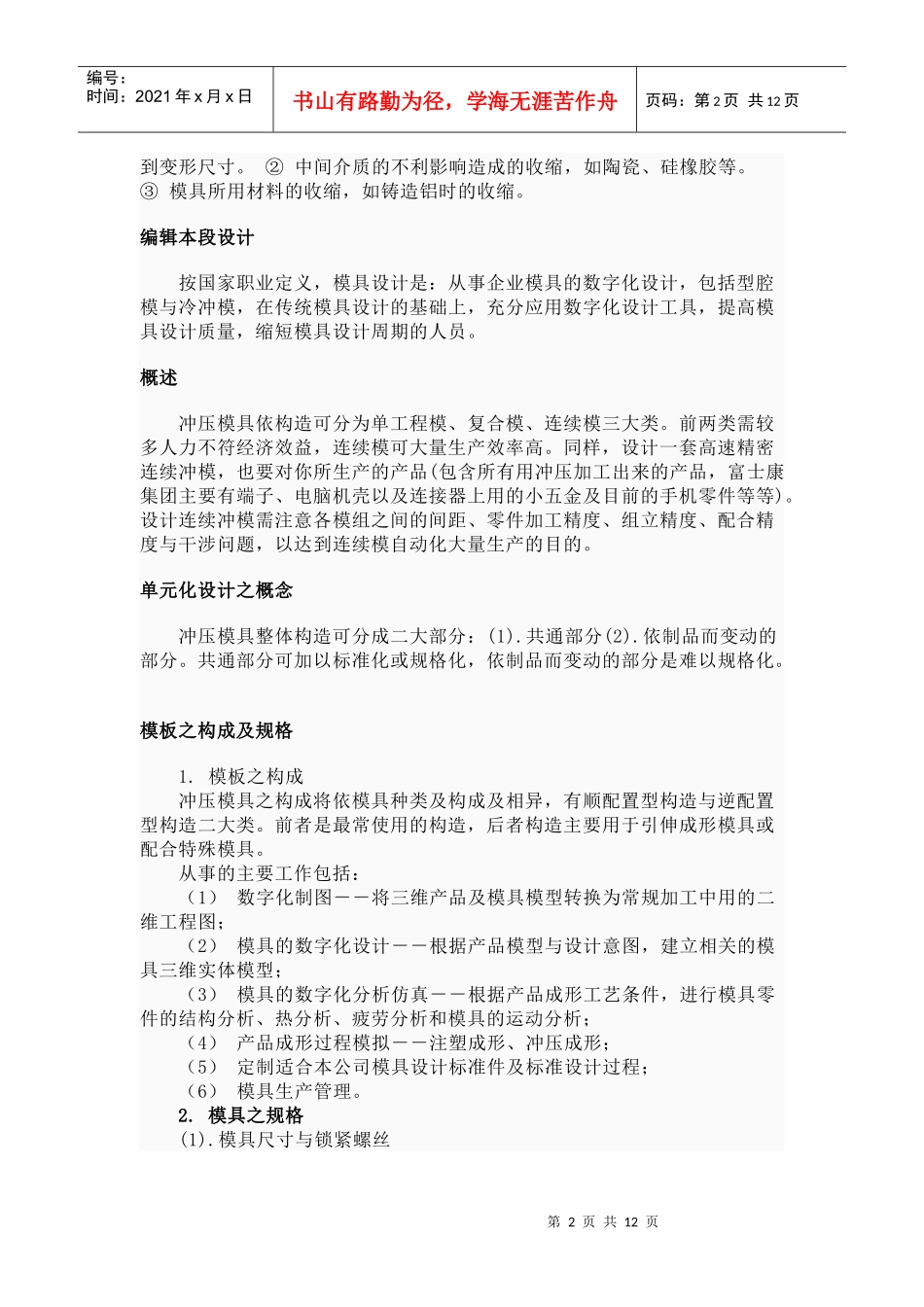

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页模具的基本设计原理因为不同的成型模具已应用很多领域，加之专业模具的制造技术在这些年也有了一定的变化发展，因此在这部分，总结了真空吸塑成型模具的一般设计规则。真空吸塑成型模具的设计包括了批量大小、成型设备、精度条件、几何形状设计、尺寸稳定性及表面质量等内容。1、批量的大小实验用，模具产量小时，可采用木材或树脂进行制造。但是，如果实验用模具是为了获得制品有关收缩、尺寸稳定性及循环时间等的数据时，应该使用单型腔模具来实验，且能保证其能在生产条件下运用。模具一般用石膏、铜、铝或铝-钢合金制造，很少用到铝-树脂。2、几何形状设计，设计时，经常要综合考虑尺寸稳定性及表面质量。例如，制品设计和尺寸稳定性要求采用阴模，但是表面要求光泽度较高的制品却要求使用阳模，这样一来，塑件订购方会综合考虑到这两点，以使制品能在最佳条件下进行生产。经验证明，不符合实际加工条件的设计往往是失败的。3、尺寸稳定，在成型过程中，塑件与模具接触的面要比离开模具部分的尺寸稳定性更好。如果日后由于材料刚度的需要要求改变材料厚度，可能导致要将阳模转换为阴模。塑件的尺寸公差不能低于收缩率的10％。4、塑件表面，就成型材料能够包住的范围而言，塑件可见面的表面结构应在与模具接触处成型。如果可能的话，塑件的光洁面不要与模具表面接触。就像采用阴模制造浴盆和洗衣盆的情况。5、修饰，如果使用机械式水平锯锯掉塑件的夹持边，在高度方向上，至少要有6～8mm的余量。其他的修整工作，如磨削、激光切削或射流，也必须留有余量。刀口模切割线间的间隙最小，冲孔模修整时的分布宽度也很小，这些都是要注意的。6、收缩和变形，塑料易收缩（如PE)，有些塑件易变形，无论如何预防，塑件在冷却阶段都会发生变形。在这种条件下，就要改变成型模具的外形来适应塑件的几何偏差。例如：尽管塑件壁保持平直，但其基准中心已偏离10mm；可以抬高模具底座，以调整这种变形的收缩量。7、收缩量，在制造吸塑成型模具时一定要考虑到下列的收缩因素。①成型制品收缩。如果不能清楚地知道塑料的收缩率，则必须取样或用相似形状的模具通过试验来得到。注意：通过这种方法只能得到收缩率，不能得第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页到变形尺寸。②中间介质的不利影响造成的收缩，如陶瓷、硅橡胶等。③模具所用材料的收缩，如铸造铝时的收缩。编辑本段设计按国家职业定义，模具设计是：从事企业模具的数字化设计，包括型腔模与冷冲模，在传统模具设计的基础上，充分应用数字化设计工具，提高模具设计质量，缩短模具设计周期的人员。概述冲压模具依构造可分为单工程模、复合模、连续模三大类。前两类需较多人力不符经济效益，连续模可大量生产效率高。同样，设计一套高速精密连续冲模，也要对你所生产的产品(包含所有用冲压加工出来的产品，富士康集团主要有端子、电脑机壳以及连接器上用的小五金及目前的手机零件等等)。设计连续冲模需注意各模组之间的间距、零件加工精度、组立精度、配合精度与干涉问题，以达到连续模自动化大量生产的目的。单元化设计之概念冲压模具整体构造可分成二大部分：(1).共通部分(2).依制品而变动的部分。共通部分可加以标准化或规格化，依制品而变动的部分是难以规格化。模板之构成及规格1.模板之构成冲压模具之构成将依模具种类及构成及相异，有顺配置型构造与逆配置型构造二大类。前者是最常使用的构造，后者构造主要用于引伸成形模具或配合特殊模具。从事的主要工作包括：（1）数字化制图－－将三维产品及模具模型转换为常规加工中用的二维工程图；（2）模具的数字化设计－－根据产品模型与设计意图，建立相关的模具三维实体模型；（3）模具的数字化分析仿真－－根据产品成形工艺条件，进行模具零件的结构分析、热分析、疲劳分析和模具的运动分析；（4）产品成形过程模拟－－注塑成形、冲压成形；（5）定制适合本公司模具设计标准件及标准设计过程；（6）模具生产管理。2.模具之规格(1).模...
