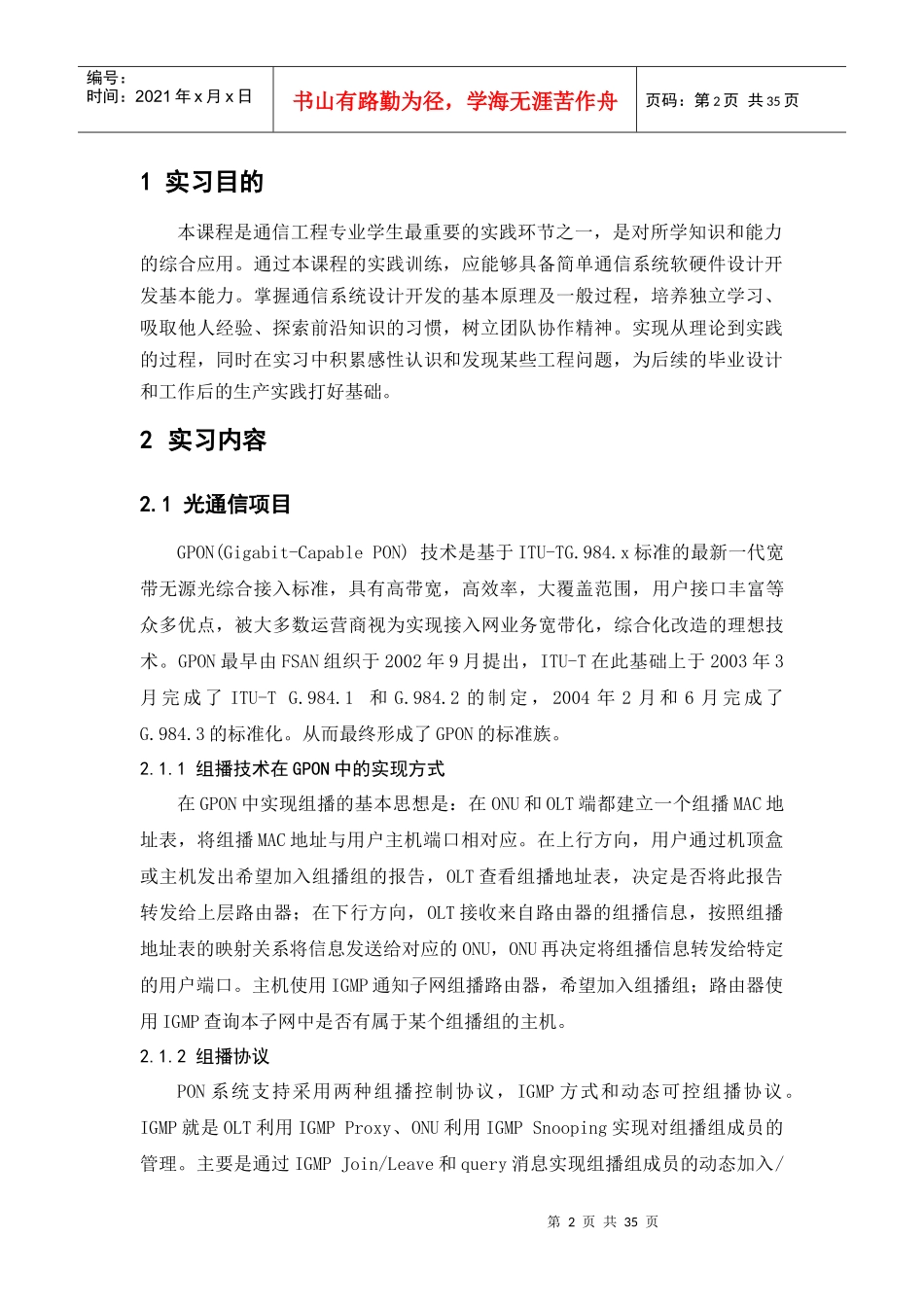

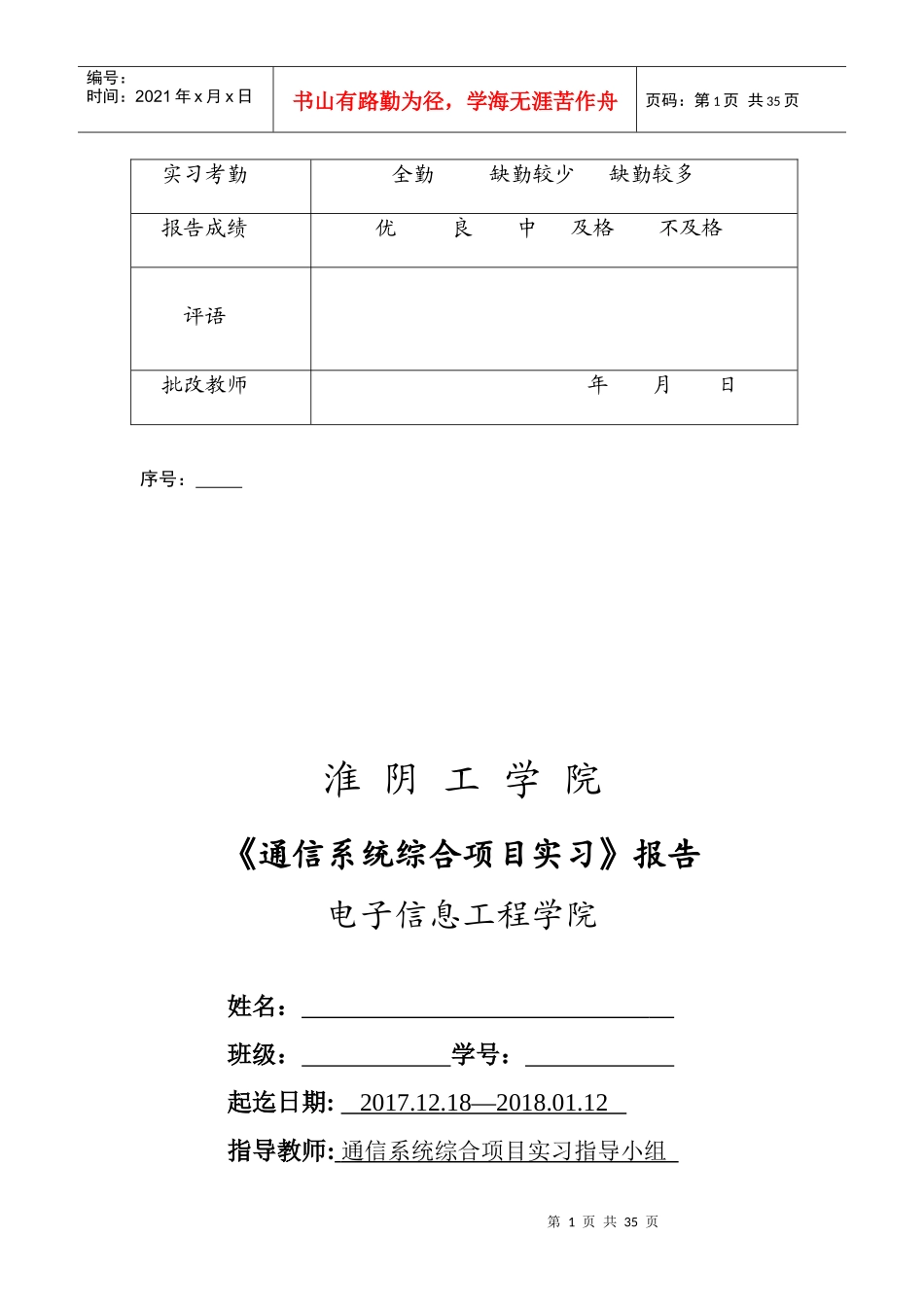

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页序号：淮阴工学院《通信系统综合项目实习》报告电子信息工程学院姓名：班级：学号：起迄日期:2017.12.18—2018.01.12指导教师:通信系统综合项目实习指导小组实习考勤全勤缺勤较少缺勤较多报告成绩优良中及格不及格评语批改教师年月日第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页1实习目的本课程是通信工程专业学生最重要的实践环节之一，是对所学知识和能力的综合应用。通过本课程的实践训练，应能够具备简单通信系统软硬件设计开发基本能力。掌握通信系统设计开发的基本原理及一般过程，培养独立学习、吸取他人经验、探索前沿知识的习惯，树立团队协作精神。实现从理论到实践的过程，同时在实习中积累感性认识和发现某些工程问题，为后续的毕业设计和工作后的生产实践打好基础。2实习内容2.1光通信项目GPON(Gigabit-CapablePON)技术是基于ITU-TG.984.x标准的最新一代宽带无源光综合接入标准，具有高带宽，高效率，大覆盖范围，用户接口丰富等众多优点，被大多数运营商视为实现接入网业务宽带化，综合化改造的理想技术。GPON最早由FSAN组织于2002年9月提出，ITU-T在此基础上于2003年3月完成了ITU-TG.984.1和G.984.2的制定，2004年2月和6月完成了G.984.3的标准化。从而最终形成了GPON的标准族。2.1.1组播技术在GPON中的实现方式在GPON中实现组播的基本思想是：在ONU和OLT端都建立一个组播MAC地址表，将组播MAC地址与用户主机端口相对应。在上行方向，用户通过机顶盒或主机发出希望加入组播组的报告，OLT查看组播地址表，决定是否将此报告转发给上层路由器；在下行方向，OLT接收来自路由器的组播信息，按照组播地址表的映射关系将信息发送给对应的ONU，ONU再决定将组播信息转发给特定的用户端口。主机使用IGMP通知子网组播路由器，希望加入组播组；路由器使用IGMP查询本子网中是否有属于某个组播组的主机。2.1.2组播协议PON系统支持采用两种组播控制协议，IGMP方式和动态可控组播协议。IGMP就是OLT利用IGMPProxy、ONU利用IGMPSnooping实现对组播组成员的管理。主要是通过IGMPJoin/Leave和query消息实现组播组成员的动态加入/第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页退出和维持。动态可控组播协议的核心思想是OLT基于IGMP控制报文携带的用户标识信息进行用户鉴权，并通过扩展OAM消息控制ONU对组播数据报文的转发控制。IGMP（InternetGroupManagementProtocol，因特网组管理协议），它应用于IPv4网络系统中，向相邻的组播路由器报告组播成员消息。根据IGMP协议，IP组播路由器与相邻主机交换以下三种IGMP消息来管理组播组成员：成员关系查询消息，成员关系报告消息，离开消息。2.1.3播应用随着多媒体视频是数据仓库等流媒体在IP网络中的出现，组播应用成为新的业务需求。组播业务主要应用在流媒体、远程教育、视频会议、视频组播（网络电视）、网络游戏、数据拷贝以及其他任意的点到多点的数据传送应用。任务一：组播业务配置(1)首先打开ZXAI0C320登入账号和密码都是zte。图1（2）查询设备端口双方在工作状态。第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页图2（3）对没有配置的端口进行配置并查询配置是否成功。图3任务二：电话业务配置（1）登录IBX1000设备，输入用户名和密码及交换机IP地址。第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页图1（2）在网管系统里寻找出2组可以用的号码。第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页图2（3）登录用户名192.168.10.10,用户名和密码为admin。图3（4）选择VOIP。第7页共35页第6页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共35页图4（5）号码设置要与IBX1000的号码及密码保持一致。启用端口。完成测试进行业务验证。第8页共35页第7页共35页编...
