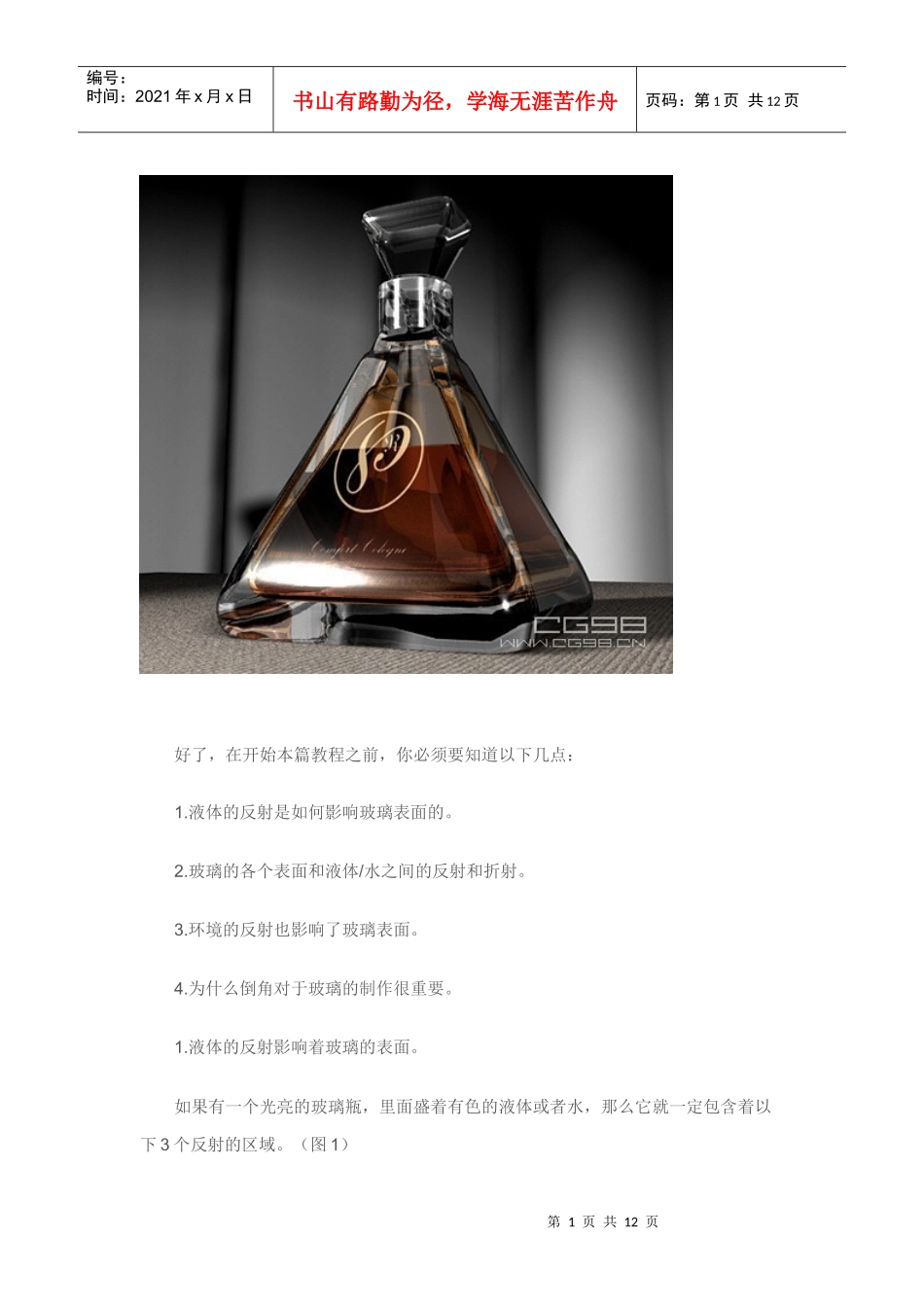

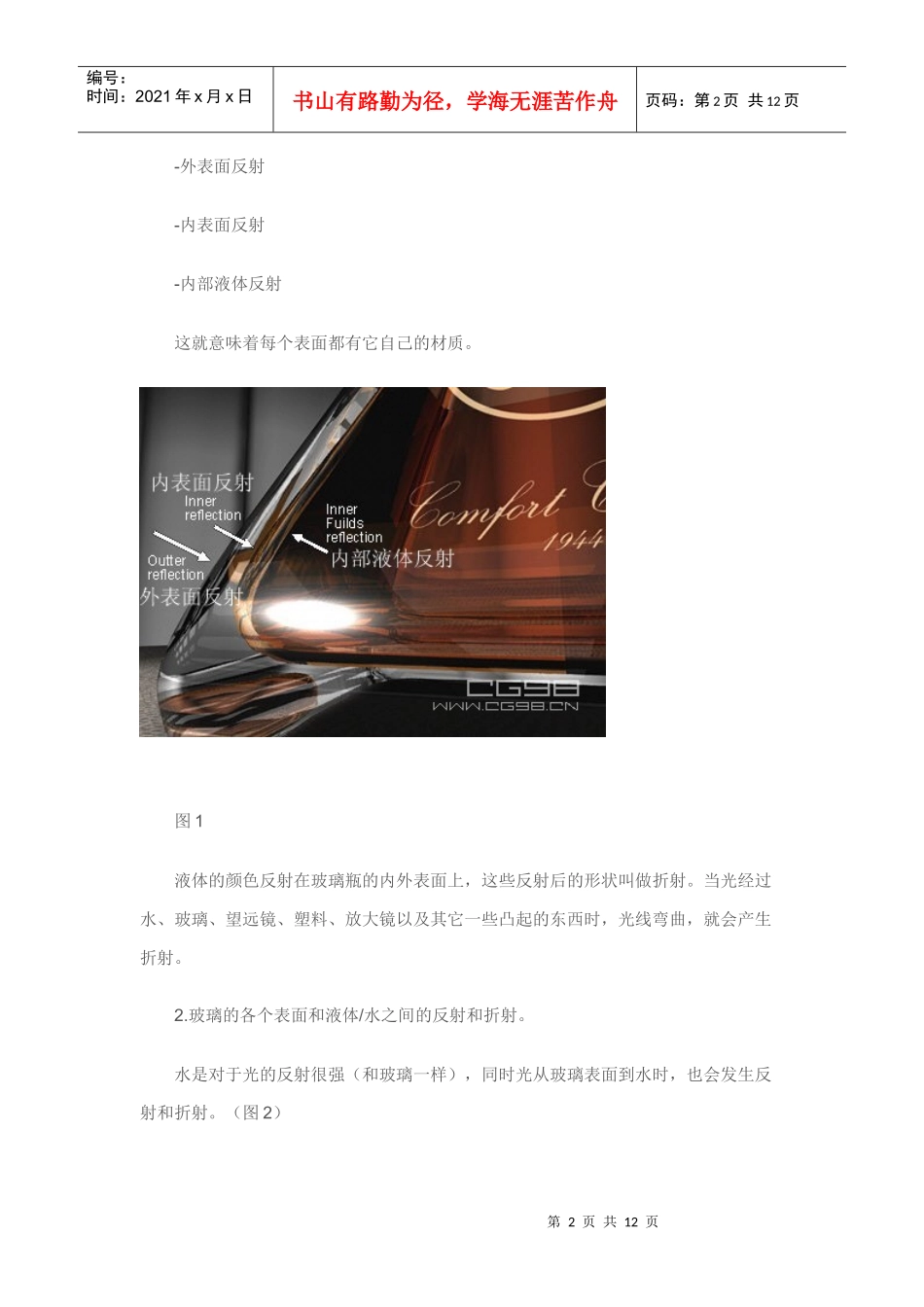

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页好了，在开始本篇教程之前，你必须要知道以下几点：1.液体的反射是如何影响玻璃表面的。2.玻璃的各个表面和液体/水之间的反射和折射。3.环境的反射也影响了玻璃表面。4.为什么倒角对于玻璃的制作很重要。1.液体的反射影响着玻璃的表面。如果有一个光亮的玻璃瓶，里面盛着有色的液体或者水，那么它就一定包含着以下3个反射的区域。（图1）第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页-外表面反射-内表面反射-内部液体反射这就意味着每个表面都有它自己的材质。图1液体的颜色反射在玻璃瓶的内外表面上，这些反射后的形状叫做折射。当光经过水、玻璃、望远镜、塑料、放大镜以及其它一些凸起的东西时，光线弯曲，就会产生折射。2.玻璃的各个表面和液体/水之间的反射和折射。水是对于光的反射很强（和玻璃一样），同时光从玻璃表面到水时，也会发生反射和折射。（图2）第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页图23.环境的反射也影响了玻璃表面。玻璃会反射周围的物体。（图3）第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页图34.为什么倒角对于玻璃的制作很重要。很重要的是，有倒角的玻璃会产生高光，因为倒角有凸起的表面，所以它会折射所有的反射光、环境光和光源射来的光。（图4）图4那么，我们要怎样才能将这些应用到Maya中去呢？水和液体的材质（shader）使用水/液体的材质是很简单的。先创建一个Phong材质，将颜色（Color）设为黑色，再将Transparency设成水/液体的原色（在这个例子里我使用橙色）。将CosinePower设到8-11之间，CosinePower的设置取决于场景光，如果你用了很多光，那你就可以增加CosinePower的值，使余弦值更小一些。下一步，将SpecularColor设为V=0.800左右（灰色），如果你想得到更有光泽的玻璃效果，就将它设成纯白色。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页下一步，将反射率（Reflectivity）设为0。（图5）图5下面进行光线追踪的设置，这一步是很重要的，先打开Refractions复选框，将折射率（RefractionIndex）设为1.2到1.4之间。那么？什么是折射率呢？它指的是光线经过透明物体时弯曲的程度。注意：当RefractionIndex为1时，意味着光线根本没有发生弯曲。在Maya中，普通材料的折射率如下：玻璃（1.6）、空气（1）、水（1.333）、水晶（2）、钻（2.417）。第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页下一步是将折射限定（RefractionLimit）设为10。10？为什么要设成10呢？因为这是允许光线发生折射次数的最大数值。举一个例子，如果折射限定为10，就意味着，物体表面只能折射已被反射或折射（或者两者都有）过9次或9次以下的光线，而对于已被反射或折射（或者两者都有）过10次或10次以上的光线就不折射了。然而在大多数情况下，镜子的折射限定至少是5，玻璃的至少是9。好了，下面将反射限定（Reflectionlimit）设为5到6之间，那么，什么是反射限定？为什么要把它设为5到6之间呢？（图6）反射限定是允许光线发生反射的最大数值。例如，如果反射限定为4，也就是说，物体表面只能反射已被反射过3次或3次以下的光线，而对于已被反射过4次或4次以上的光线就不反射了。图6主玻璃物体的材质好，现在我们就开始主玻璃物体的材质的工作，我们需要用于透明的ramp，采样工具（samplerInfo），用于反射的ramp，以及用于产生随机反射图案的贴图。File是指带有随机图案的TGA格式的文件。（图7）第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页查看原图（大图）（图7）Ramp1的作用：从samplerInfo1获得表面上与摄影机法线方向相对应的每个点的facingRatio值（范围是0至1之间），将此值与Ramp1（类型（Type）为VRamp）的vCoord相连接，这样每个facing...
