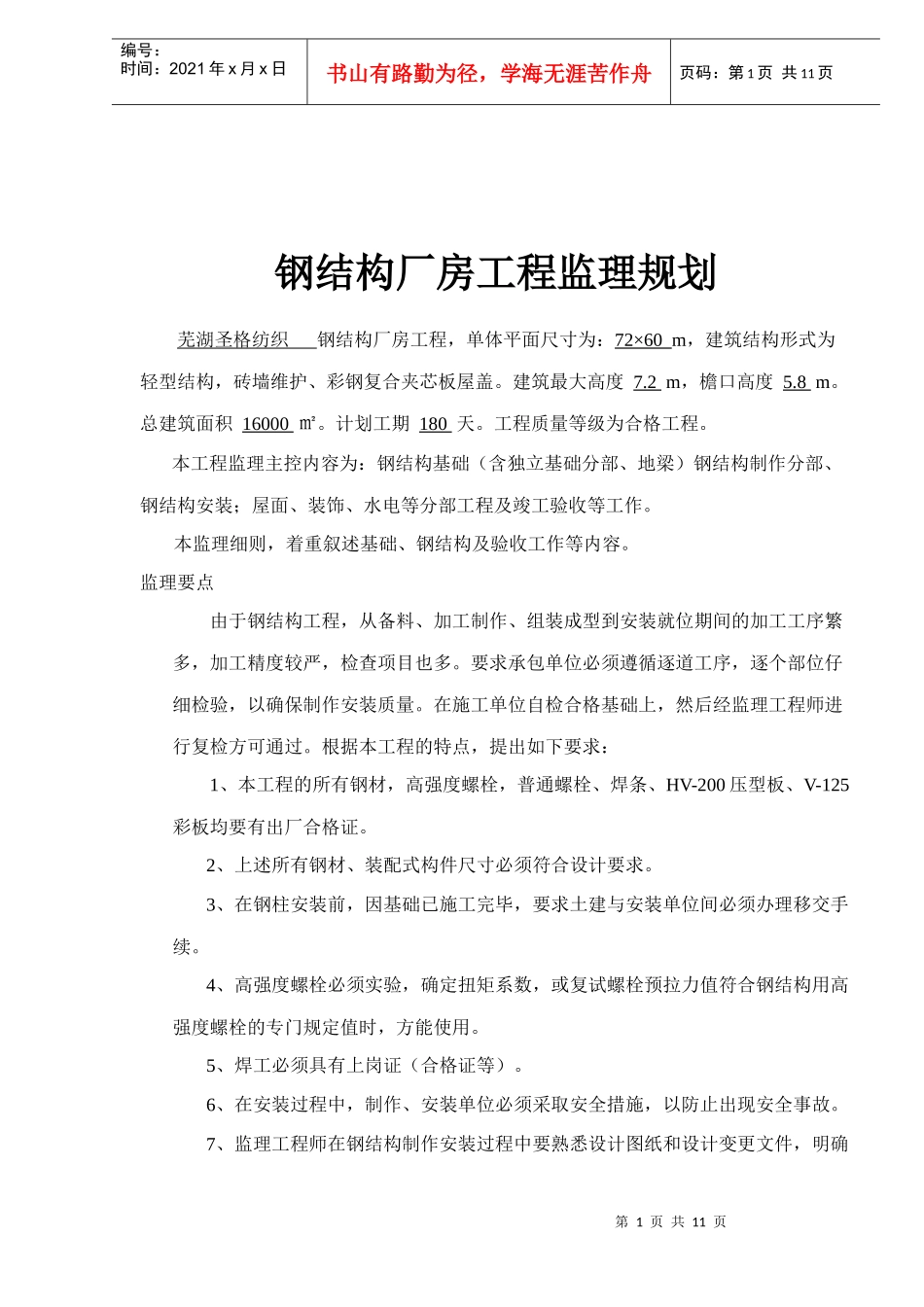

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页钢结构厂房工程监理规划芜湖圣格纺织钢结构厂房工程，单体平面尺寸为：72×60m，建筑结构形式为轻型结构，砖墙维护、彩钢复合夹芯板屋盖。建筑最大高度7.2m，檐口高度5.8m。总建筑面积16000㎡。计划工期180天。工程质量等级为合格工程。本工程监理主控内容为：钢结构基础（含独立基础分部、地梁）钢结构制作分部、钢结构安装；屋面、装饰、水电等分部工程及竣工验收等工作。本监理细则，着重叙述基础、钢结构及验收工作等内容。监理要点由于钢结构工程，从备料、加工制作、组装成型到安装就位期间的加工工序繁多，加工精度较严，检查项目也多。要求承包单位必须遵循逐道工序，逐个部位仔细检验，以确保制作安装质量。在施工单位自检合格基础上，然后经监理工程师进行复检方可通过。根据本工程的特点，提出如下要求：1、本工程的所有钢材，高强度螺栓，普通螺栓、焊条、HV-200压型板、V-125彩板均要有出厂合格证。2、上述所有钢材、装配式构件尺寸必须符合设计要求。3、在钢柱安装前，因基础已施工完毕，要求土建与安装单位间必须办理移交手续。4、高强度螺栓必须实验，确定扭矩系数，或复试螺栓预拉力值符合钢结构用高强度螺栓的专门规定值时，方能使用。5、焊工必须具有上岗证（合格证等）。6、在安装过程中，制作、安装单位必须采取安全措施，以防止出现安全事故。7、监理工程师在钢结构制作安装过程中要熟悉设计图纸和设计变更文件，明确第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页设计对钢材品种、规格、性能以及对焊接等加工的要求，特别要注意图纸中的总说明和图纸标注的加工符号。还要熟练的掌握《钢结构工程施工验收规范》（GB50205-2001），《建筑钢结构焊接规范》（JCJ81-91），将着重检查、强调如下部分：●要求设计单位做祥细的技术交底，对工程制作安装的“首件”做全过程的检查，发现问题及时通知承包单位并及时改正。●构件在拼接时，防止扭曲，构件起拱不准确。●对焊接的质量验收除了对焊缝的外形尺寸，表面质量检查外，还要检查焊缝的内部缺陷，按图纸的要求确定焊缝质量等级的缺陷的分级进行无损探伤。●柱子在安装之前，祥细检查底脚螺栓与轴线相对位置偏移量。●钢柱的单节柱垂直度，同一层各柱柱顶标高偏差，上、下柱连接处的错口值。●钢结构防火涂料品种技术性能、厚度，做法应符合设计要求及有关规定。●涂料与基层及各层间粘接牢固、不空鼓、不脱落。一、监理范围和监理人员本工程由北京华旭工程建设监理事务所合肥分所进行施工阶段的三控两管一协调的监理工作。本工程主要监理人员如下：总监理工程师高级工程师瞿大界第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页四：本工程监理依据：一、《设计文件》；二、《钢结构工程施工质量验收规范》（GB50205-2001）；三、《钢筋混凝土工程施工质量验收规范》（GB50204-2002）；四、《钢结构高强度螺栓连接的设计施工及验收规程》（JGJ82-91）；五、《建筑钢结构焊接规程》；（JGJ81-91）；六、《砌体工程施工质量验收规范》（GB50203-2002）七、其它有关装饰工程（地面）、屋面水电安装等有关规范规程。五、基础部分：1、建筑物的定位轴线、独立基础轴线、标高应符合设计要求。2、基础、地梁钢筋混凝土施工应符合《GB50204-2002》规范中的相关规定。不得出现振捣不实，露筋现象。3、基础顶面、支承面、座浆板、杯口尺寸、预防埋螺栓的位置，尺寸必须符合下列表1~表4规定值：4、支承面、地脚螺栓位置允许偏差表1项目允许偏差（㎜）支承面标高±3.0水平度L/1000地脚螺栓螺栓中心偏移5.0监理工程师孙恒中监理员李青第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页预留孔中心偏移10.0座浆垫板的允许偏差表2项目允许偏差（㎜）顶面标高0.0—-3.0水平度L/1000位置20.0杯口尺寸允许偏差表3项目允许偏差（㎜）底面标高0.0—-5.0杯口深度H±5.0杯口垂直度H/100且大于10....
