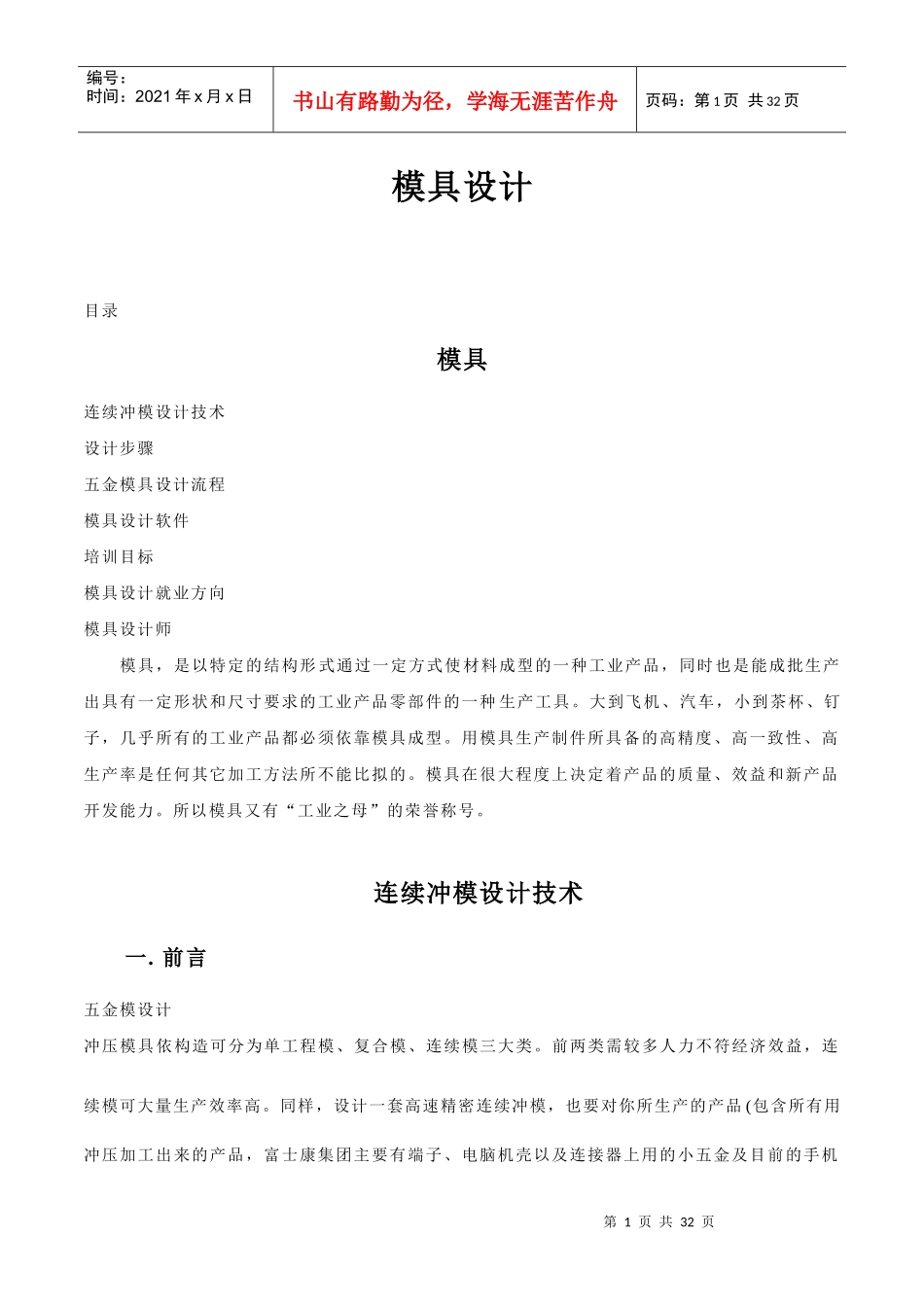

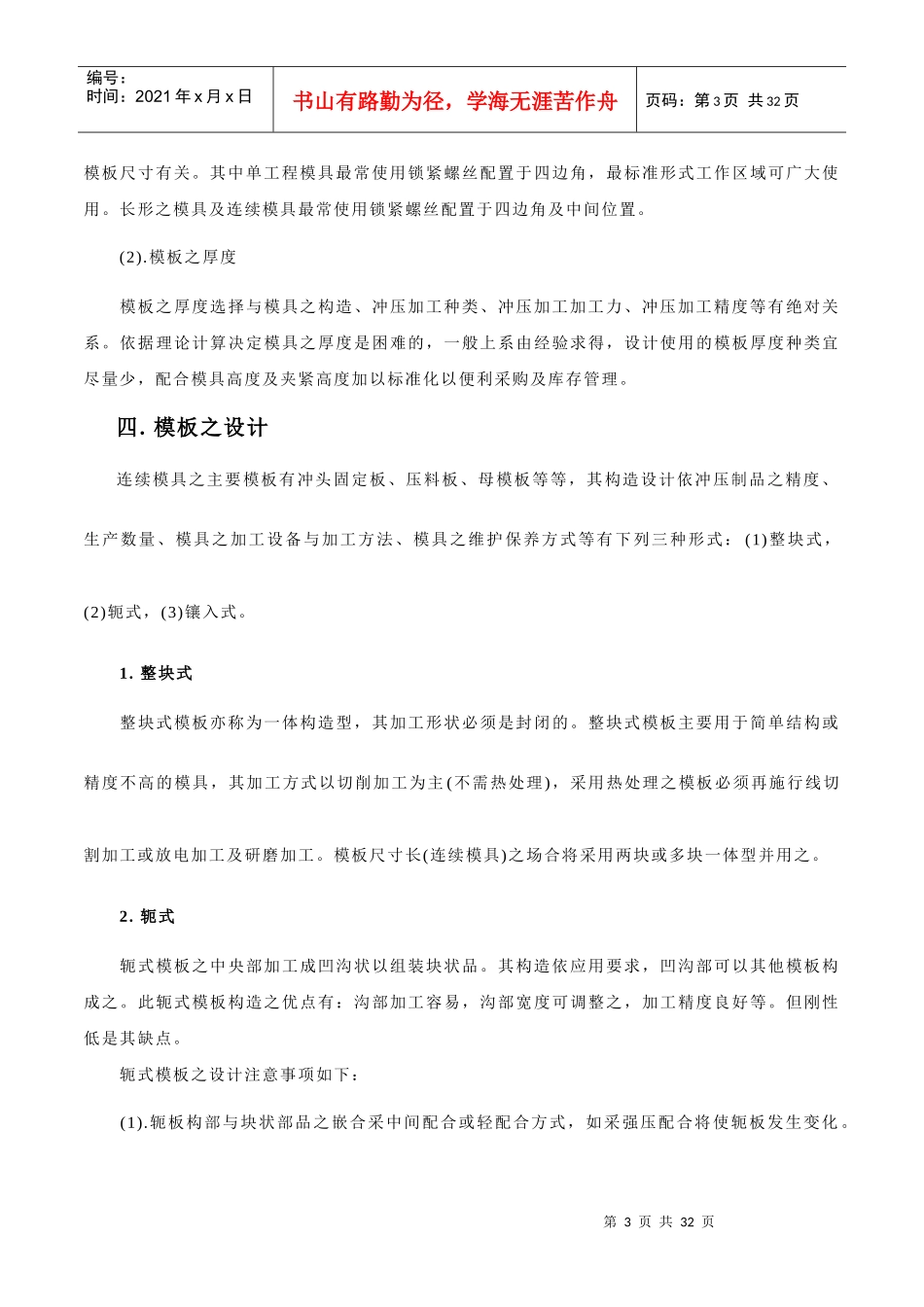

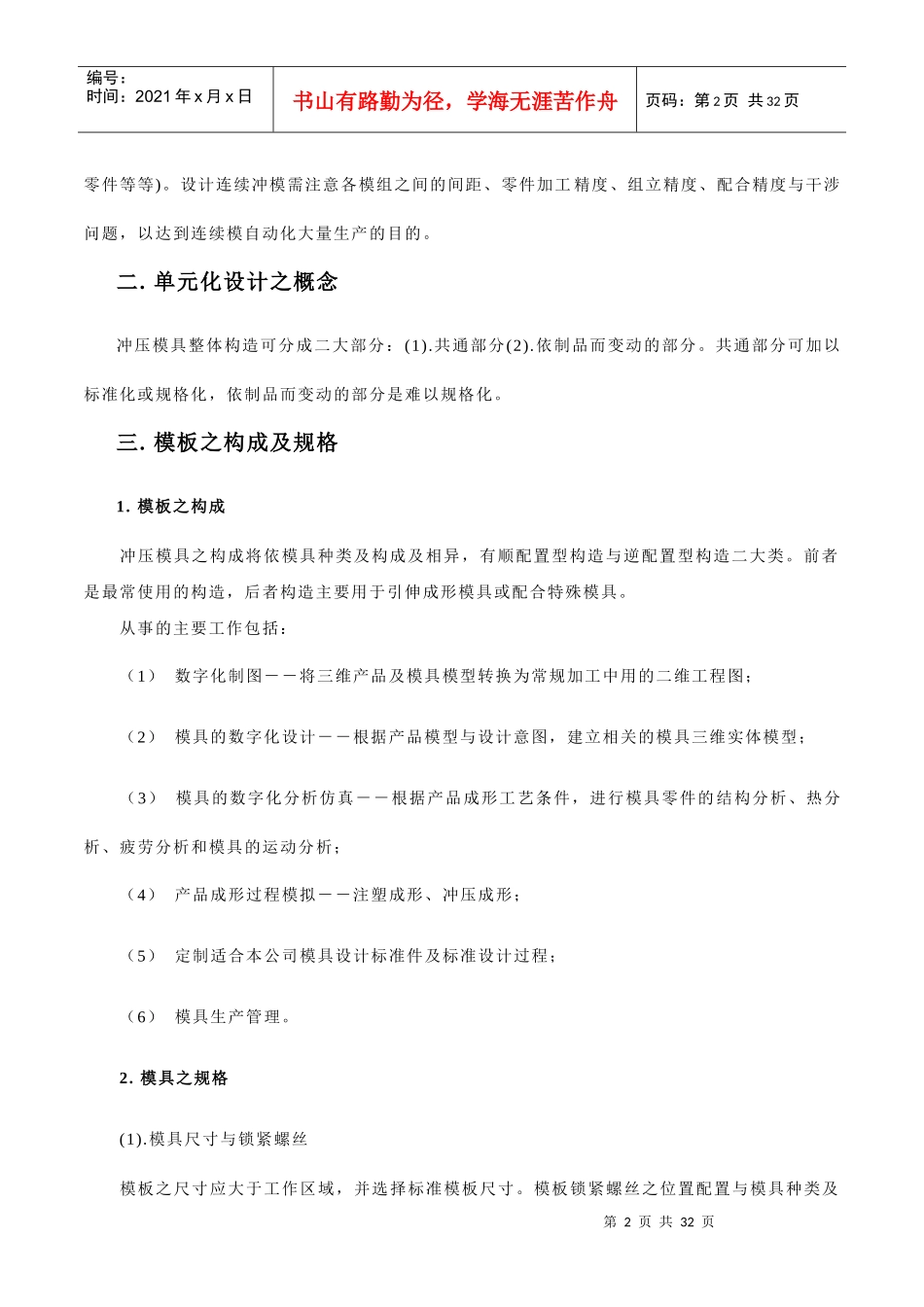

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页模具设计目录模具连续冲模设计技术设计步骤五金模具设计流程模具设计软件培训目标模具设计就业方向模具设计师模具，是以特定的结构形式通过一定方式使材料成型的一种工业产品，同时也是能成批生产出具有一定形状和尺寸要求的工业产品零部件的一种生产工具。大到飞机、汽车，小到茶杯、钉子，几乎所有的工业产品都必须依靠模具成型。用模具生产制件所具备的高精度、高一致性、高生产率是任何其它加工方法所不能比拟的。模具在很大程度上决定着产品的质量、效益和新产品开发能力。所以模具又有“工业之母”的荣誉称号。连续冲模设计技术一.前言五金模设计冲压模具依构造可分为单工程模、复合模、连续模三大类。前两类需较多人力不符经济效益，连续模可大量生产效率高。同样，设计一套高速精密连续冲模，也要对你所生产的产品(包含所有用冲压加工出来的产品，富士康集团主要有端子、电脑机壳以及连接器上用的小五金及目前的手机第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页零件等等)。设计连续冲模需注意各模组之间的间距、零件加工精度、组立精度、配合精度与干涉问题，以达到连续模自动化大量生产的目的。二.单元化设计之概念冲压模具整体构造可分成二大部分：(1).共通部分(2).依制品而变动的部分。共通部分可加以标准化或规格化，依制品而变动的部分是难以规格化。三.模板之构成及规格1.模板之构成冲压模具之构成将依模具种类及构成及相异，有顺配置型构造与逆配置型构造二大类。前者是最常使用的构造，后者构造主要用于引伸成形模具或配合特殊模具。从事的主要工作包括：（1）数字化制图－－将三维产品及模具模型转换为常规加工中用的二维工程图；（2）模具的数字化设计－－根据产品模型与设计意图，建立相关的模具三维实体模型；（3）模具的数字化分析仿真－－根据产品成形工艺条件，进行模具零件的结构分析、热分析、疲劳分析和模具的运动分析；（4）产品成形过程模拟－－注塑成形、冲压成形；（5）定制适合本公司模具设计标准件及标准设计过程；（6）模具生产管理。2.模具之规格(1).模具尺寸与锁紧螺丝模板之尺寸应大于工作区域，并选择标准模板尺寸。模板锁紧螺丝之位置配置与模具种类及第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页模板尺寸有关。其中单工程模具最常使用锁紧螺丝配置于四边角，最标准形式工作区域可广大使用。长形之模具及连续模具最常使用锁紧螺丝配置于四边角及中间位置。(2).模板之厚度模板之厚度选择与模具之构造、冲压加工种类、冲压加工加工力、冲压加工精度等有绝对关系。依据理论计算决定模具之厚度是困难的，一般上系由经验求得，设计使用的模板厚度种类宜尽量少，配合模具高度及夹紧高度加以标准化以便利采购及库存管理。四.模板之设计连续模具之主要模板有冲头固定板、压料板、母模板等等，其构造设计依冲压制品之精度、生产数量、模具之加工设备与加工方法、模具之维护保养方式等有下列三种形式：(1)整块式，(2)轭式，(3)镶入式。1.整块式整块式模板亦称为一体构造型，其加工形状必须是封闭的。整块式模板主要用于简单结构或精度不高的模具，其加工方式以切削加工为主(不需热处理)，采用热处理之模板必须再施行线切割加工或放电加工及研磨加工。模板尺寸长(连续模具)之场合将采用两块或多块一体型并用之。2.轭式轭式模板之中央部加工成凹沟状以组装块状品。其构造依应用要求，凹沟部可以其他模板构成之。此轭式模板构造之优点有：沟部加工容易，沟部宽度可调整之，加工精度良好等。但刚性低是其缺点。轭式模板之设计注意事项如下：(1).轭板构部与块状部品之嵌合采中间配合或轻配合方式，如采强压配合将使轭板发生变化。第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页(2).轭板兼俱块状部品之保持功能，为承受块状部品之侧压及面压，必须具有足够的刚性。还有为使轭板沟部与块状部品得到密着组合，...
