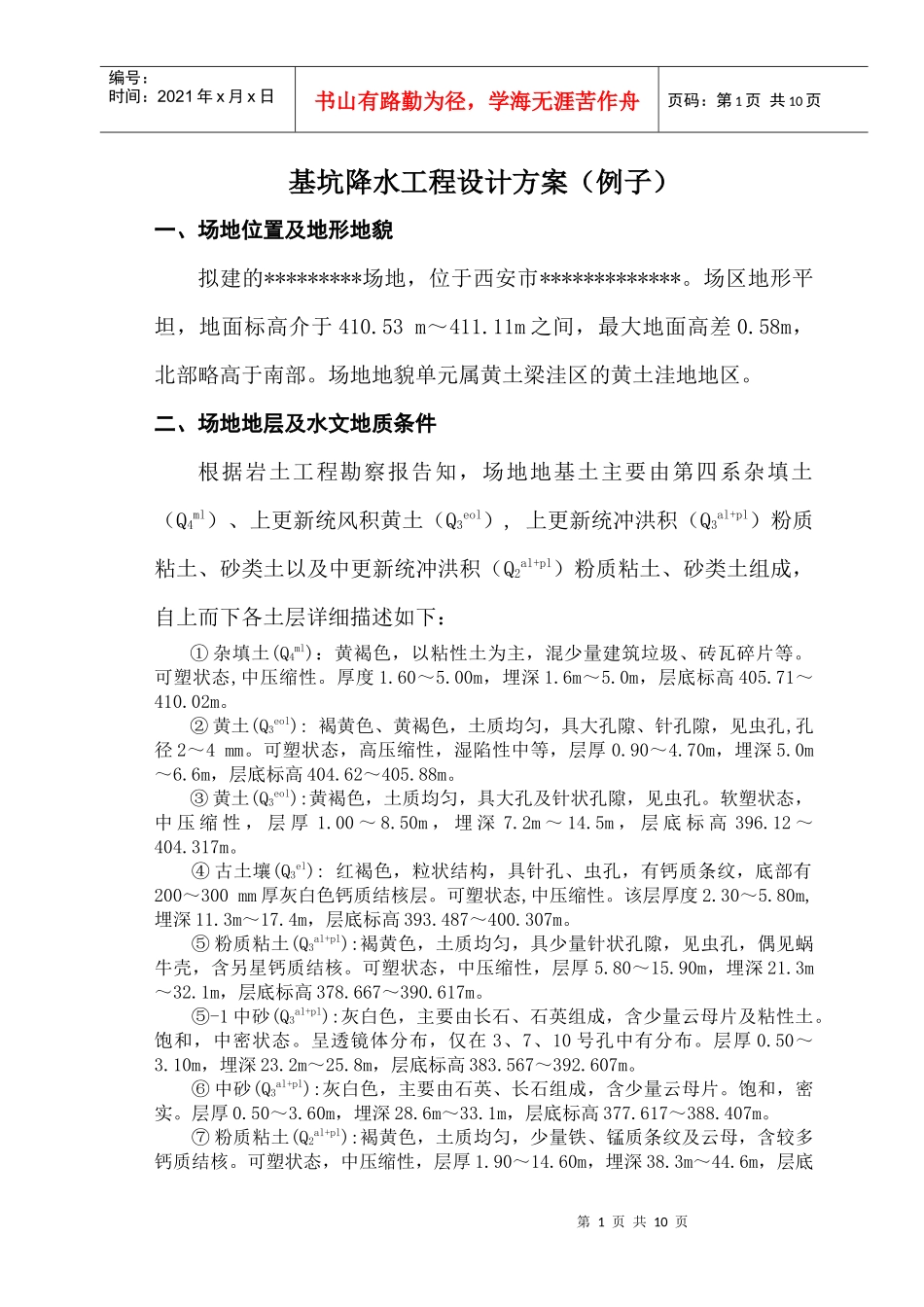

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页基坑降水工程设计方案（例子）一、场地位置及地形地貌拟建的*********场地，位于西安市*************。场区地形平坦，地面标高介于410.53m～411.11m之间，最大地面高差0.58m，北部略高于南部。场地地貌单元属黄土梁洼区的黄土洼地地区。二、场地地层及水文地质条件根据岩土工程勘察报告知，场地地基土主要由第四系杂填土（Q4ml）、上更新统风积黄土（Q3eol）,上更新统冲洪积（Q3al+pl）粉质粘土、砂类土以及中更新统冲洪积（Q2al+pl）粉质粘土、砂类土组成，自上而下各土层详细描述如下：①杂填土(Q4ml)：黄褐色，以粘性土为主，混少量建筑垃圾、砖瓦碎片等。可塑状态,中压缩性。厚度1.60～5.00m，埋深1.6m～5.0m，层底标高405.71～410.02m。②黄土(Q3eol):褐黄色、黄褐色，土质均匀，具大孔隙、针孔隙，见虫孔,孔径2～4mm。可塑状态，高压缩性，湿陷性中等，层厚0.90～4.70m，埋深5.0m～6.6m，层底标高404.62～405.88m。③黄土(Q3eol):黄褐色，土质均匀，具大孔及针状孔隙，见虫孔。软塑状态，中压缩性，层厚1.00～8.50m，埋深7.2m～14.5m，层底标高396.12～404.317m。④古土壤(Q3el):红褐色，粒状结构，具针孔、虫孔，有钙质条纹，底部有200～300mm厚灰白色钙质结核层。可塑状态,中压缩性。该层厚度2.30～5.80m,埋深11.3m～17.4m，层底标高393.487～400.307m。⑤粉质粘土(Q3al+pl):褐黄色，土质均匀，具少量针状孔隙，见虫孔，偶见蜗牛壳，含另星钙质结核。可塑状态，中压缩性，层厚5.80～15.90m，埋深21.3m～32.1m，层底标高378.667～390.617m。⑤-1中砂(Q3al+pl):灰白色，主要由长石、石英组成，含少量云母片及粘性土。饱和，中密状态。呈透镜体分布，仅在3、7、10号孔中有分布。层厚0.50～3.10m，埋深23.2m～25.8m，层底标高383.567～392.607m。⑥中砂(Q3al+pl):灰白色，主要由石英、长石组成，含少量云母片。饱和，密实。层厚0.50～3.60m，埋深28.6m～33.1m，层底标高377.617～388.407m。⑦粉质粘土(Q2al+pl):褐黄色，土质均匀，少量铁、锰质条纹及云母，含较多钙质结核。可塑状态，中压缩性，层厚1.90～14.60m，埋深38.3m～44.6m，层底第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页标高366.287～386.507m。⑧中砂(Q2al+pl):灰白色，主要由长石、石英组成，含少量云母。饱和，密实状态。层厚0.60～5.20m，埋深38.3m～45.4m，层底标高365.317～369.277m。⑧-1粉土(Q2al+pl):褐黄色，土质均匀，含大量云母及钙质粉沫。可塑状态，中压缩性，呈透镜体状，仅在1号孔附近分布。层厚0.50m，埋深41.2m～41.7m，层底标高369.417m。⑨粉质粘土(Q2al+pl):褐黄色、浅灰绿色，土质均匀，少量氧化铁及钙质条纹，锰质黑色斑点，含少量云母。可塑状态，中压缩性，层厚0.80～15.70m，埋深54.0m～58.8m，层底标高351.727～365.837m。⑨-1细砂(Q2al+pl):灰白色，主要由长石、石英组成，含少量云母。饱和，中密。呈透镜状，仅在9号孔附近分布。层厚0.90m，埋深49.4m～50.3m，层底标高360.227m。⑩粉质粘土(Q2al+pl):灰绿色、黄褐色，土质均匀，少量氧化铁及钙质条纹，锰质黑色斑点，含少量云母。可塑状态，中压缩性，层厚7.90～15.50m，埋深66.2m～70.8m，层底标高339.917～344.687m。⑩-1中砂(Q2al+pl):灰黄色，主要由长石、石英组成，含少量云母。饱和，密实状态。呈透镜状，仅在3、12号孔中见到。层厚1.30～3.00m，埋深56.0m～59.0m，层底标高347.917～351.617m。粉质粘土(Q2al+pl):灰绿色、黄褐色，土质均匀，少量氧化铁及钙质条纹，含少量钙质结核，偶见蜗牛壳碎片。可塑状态，中压缩性，层厚3.30～7.90m，埋深73.2m～76.2m，层底标高335.747～340.417m。-1细砂(Q2al+pl):灰绿色，主要由长石、石英组成，含少量云母。饱和，密实。呈透镜状，仅在1、4号孔中见到。层厚1.30～1.50m，埋深72.1m～74.8m，层底标高336.087～337.617m。粉质粘土(Q2al+pl):深灰色-浅黑色，土质均匀、致密，见少量灰白色斑点，含少量钙质结核，偶见蜗牛壳碎片。可塑状态，中...
