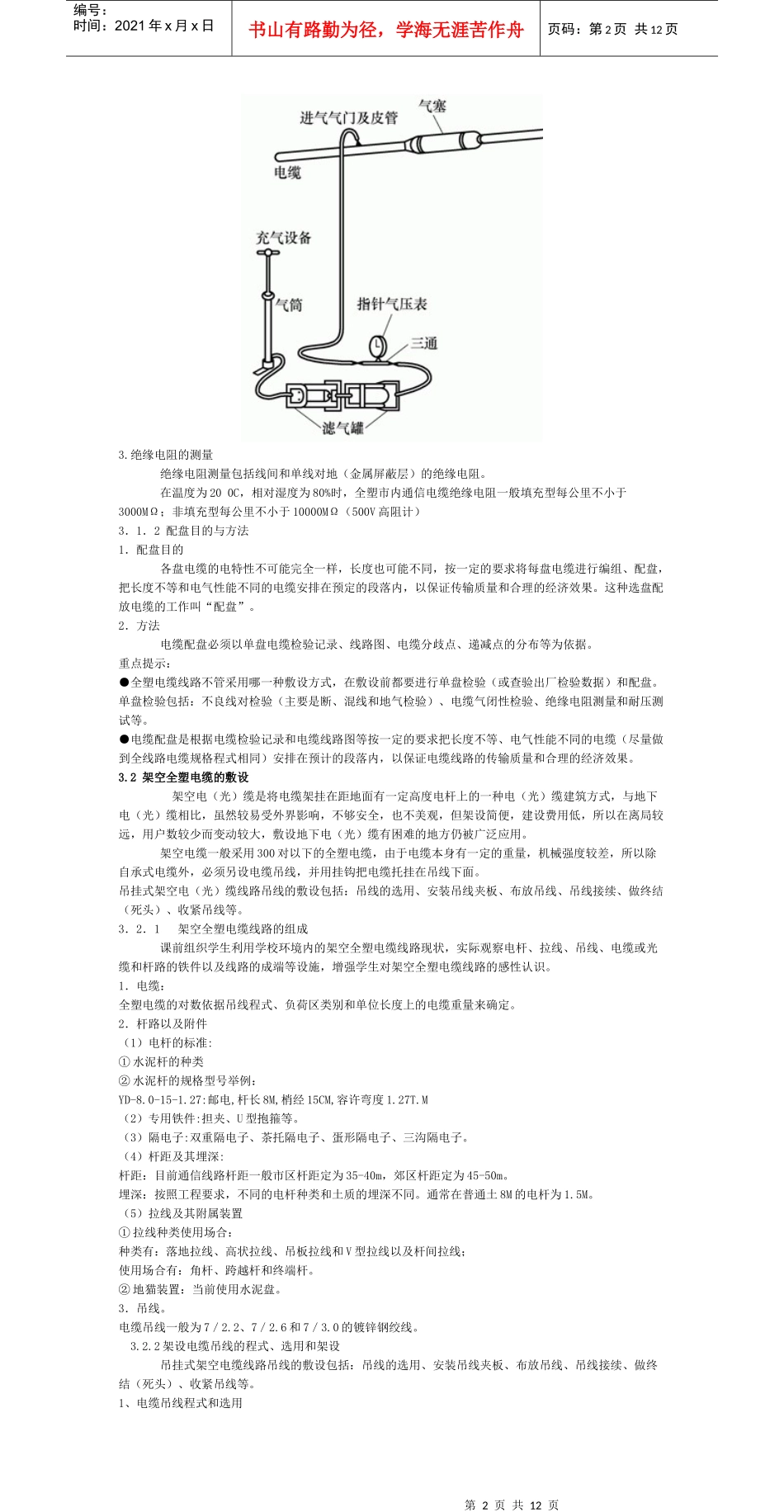

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页第三课电缆线路的施工课程名称通信线路工程与施工专业名称通信技术授课教师/职称王永章授课方式（合、小班）小班授课题目（章、节）第三章光、电缆线路的施工教材及参考书目教材：通信电缆工程主编：李立高人民邮电出版社参考书：1、《通信光缆线路工程与维护》编著：刘强等西安电子科技大学出版社．2003．2、《通信电缆线路》主编.：陈昌海人民邮电出版社．2005．3、《接入网技术与系统》主编：李转年北京邮电大学出版社教学目的与要求：1.掌握光缆、电缆线路的主要敷设方式、各种敷设方法的要领、相关设备及工器具的使用。特别要求掌握架空通信线路的敷设方法。2.了解管道设备的组成、管孔的排列和敷设管道的工程知识。3.技能方面：（1）会正确进行架空光缆电缆的架设、管道光缆电缆的穿放；（2）能完成用户引入线、室内线的安装；（3）熟练运用常用接续方法进行扣式接线子与模块式接线子的接线法操作。内容和时间安排、教学方法：1．内容和时间安排：光、电缆线路的施工知识与技能训练（6课时理论加10课时实训）。2．教学方法：（1）理论课采用采用多媒体讲授，配合部分施工录像，并进行案例教学和课堂讨论。（a）案例教学：举电信局到局光缆、电缆施工的实例。（b）课堂讨论：线路施工的要求和规范。（2）实训部分采用现场教学，内容包括：架空线路的施工和管道线路的施工。教学重点和难点：1．重点：光缆、电缆的单盘检验与配盘；架空光缆和全塑电缆的敷设；全塑电缆常用接续方法。2．难点：全塑电缆常用接续方法。3.1电缆的单盘检验与配盘为了保证工程质量，电缆敷设前应进行单盘检验和配盘工作，本节主要介绍电缆的单盘检验与配盘工作。3.1．1电缆的单盘检验单盘电缆检验的主要项目有：不良线对检验、电缆气闭性检验、绝缘电阻检验、耐压检验及全塑电缆传输端别（A、B端）标记检验等。1．不良线对检验（1）电缆中常见不良线对检验①断线：电缆芯线断开。②混线：芯线相碰触（又名短路）。本对线间相碰为自混；不同线对间芯线相碰为它混。③地气：芯线与金属屏蔽层（地）相碰，又称接地。④反接：本对芯线的a、b线在电缆中间或接头中间错接。⑤差接：又称鸳鸯对。⑥交接：本对线在电缆中间或接头中间错接到另一对芯线，产生错号，称跳对。由于不良线对检验手续繁杂，费工费时，对于有信誉的厂商，可查阅电缆出厂检验记录，一般在工程上可不再进行。否则一定要进行不良线对检验。单盘电缆检验只做断线检验、混线检验和地气检验。2.电缆气闭性检验在全塑电缆的一端封上带气门的端帽，另一端封上不带气门的热缩端帽，以便充入气体和测量气压。如下图所示。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页3.绝缘电阻的测量绝缘电阻测量包括线间和单线对地（金属屏蔽层）的绝缘电阻。在温度为200C，相对湿度为80%时，全塑市内通信电缆绝缘电阻一般填充型每公里不小于3000MΩ；非填充型每公里不小于10000MΩ（500V高阻计）3．1．2配盘目的与方法1．配盘目的各盘电缆的电特性不可能完全一样，长度也可能不同，按一定的要求将每盘电缆进行编组、配盘，把长度不等和电气性能不同的电缆安排在预定的段落内，以保证传输质量和合理的经济效果。这种选盘配放电缆的工作叫“配盘”。2．方法电缆配盘必须以单盘电缆检验记录、线路图、电缆分歧点、递减点的分布等为依据。重点提示：●全塑电缆线路不管采用哪一种敷设方式，在敷设前都要进行单盘检验（或查验出厂检验数据）和配盘。单盘检验包括：不良线对检验（主要是断、混线和地气检验）、电缆气闭性检验、绝缘电阻测量和耐压测试等。●电缆配盘是根据电缆检验记录和电缆线路图等按一定的要求把长度不等、电气性能不同的电缆（尽量做到全线路电缆规格程式相同）安排在预计的段落内，以保证电缆线路的传输质量和合理的经济效果。3.2架空全塑电缆的敷设架空电（光）缆是将电缆架挂在距地面有一定高度电杆上的一种电（光）缆建筑方式，与地下电（光）缆相比，虽然较易受外界影响，不够安全，也不美观，...
