道路工程监理实施细则(DOC31页)VIP免费

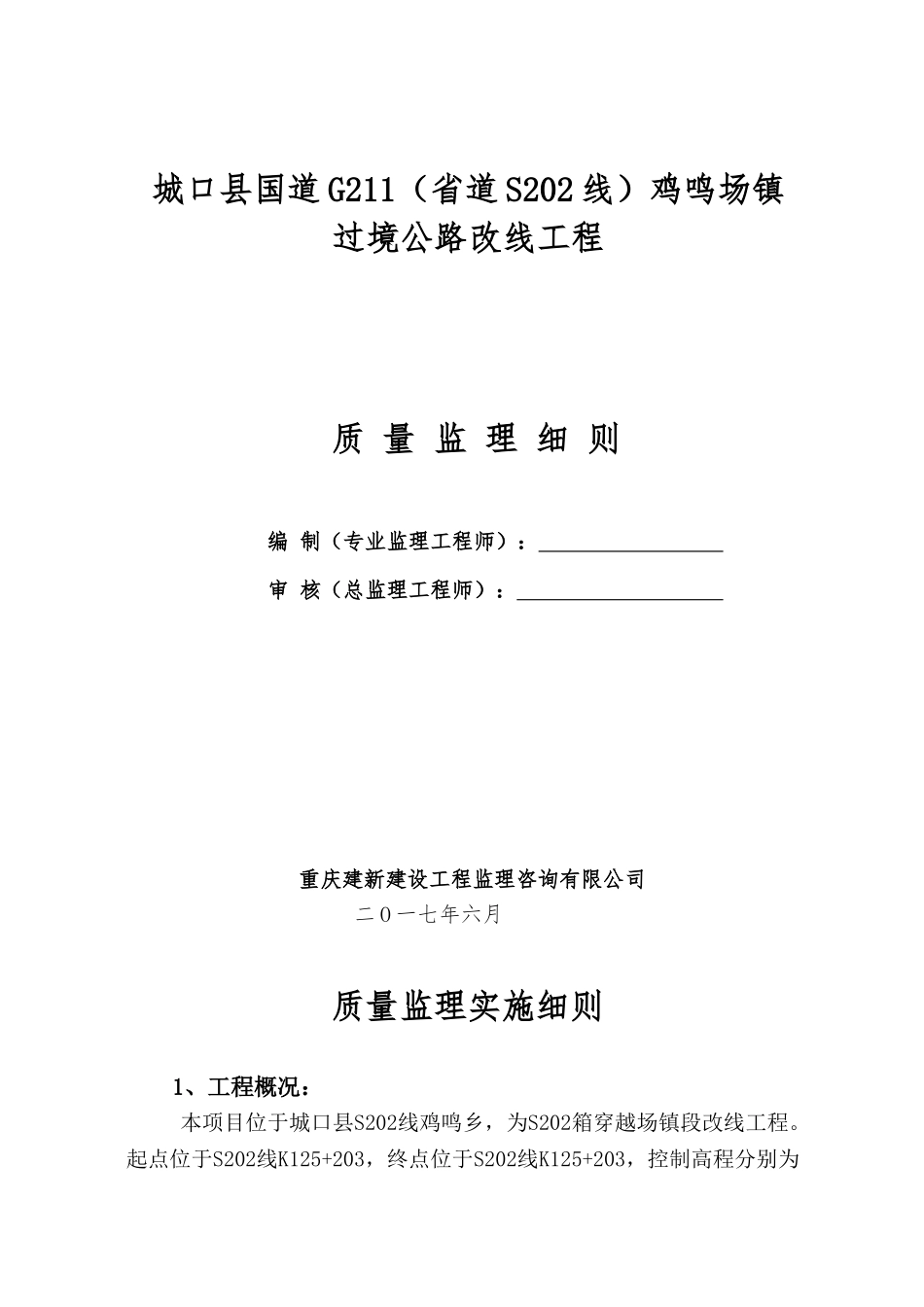

城口县国道G211（省道S202线）鸡鸣场镇过境公路改线工程质量监理细则编制（专业监理工程师）：审核（总监理工程师）：重庆建新建设工程监理咨询有限公司二O一七年六月质量监理实施细则1、工程概况：本项目位于城口县S202线鸡鸣乡，为S202箱穿越场镇段改线工程。起点位于S202线K125+203，终点位于S202线K125+203，控制高程分别为第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页559.03m和564.42m，路线中间控制点为2009年先行修建的双孔石拱桥（车行道净宽12m），控制高程为559.95m。项目为新建工程全长1.162518km。1）、本工程路幅布置如下：路幅宽22m=5.0m（人行道、绿化带）+12.0m（车行道）+5.0m（人行道、绿化带）。道路横坡：车行道向外1.5%，人行道向内2.0%。车行道边采用平侧石筑边，人行道边平侧石采用花岗岩石材。2）、排水设置（1）污水管道：顺道路通长设置于人行道下管径为DN400~d600，污水井结构为M10水泥砂浆浆砌C30砼砌块，井盖为：轻型高分子复合材料井盖井座DN800。污水就近接入下游截污干管。（2）雨水管道：根据就近入河原则，收集路面及地块雨水，就近排入下游河道。顺道路通长设置于人行道下。管径为DN300～DN800，雨水井结构为M10水泥砂浆浆砌C30砼砌块，井盖为：轻型高分子复合材料井盖井座DN800，根据实际情况沿途预留雨水支管。3）、桥涵布置K0+080处设置2*1.5钢筋砼盖板涵，对先行修建的双孔石拱桥桥面进行改造（属路面工程）。4）、路面结构车行道采用沥青砼路面，按城市主干道标准设计，沥青混凝土路面设计使用年限为15年。路面结构设计按住房和城乡建设部《城镇道路路面设计规范》CJJ169-2012执行。机动车道路面设计弯沉值为0.23mm。机动车道路面结构（总厚58cm）：5cmAC-13C细粒式沥青砼（SBS改性，掺抗剥落剂）7cmAC-20C中粒式沥青砼22cm5.5%水稳碎石基层24cm4%水稳碎石基层沥青砼之间涂刷粘层油，若上、下两层连续摊铺可取消。第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页5）、人行道路面结构(总厚18cm)：20x10x6cm砼预制透水砖2cm水泥砂浆10cm水泥砼6）、交通情况本项目为新建项目可全封闭施工。7）、路基本项目工程主要以填方为主。8）、路基防护路基防护采用衡重式挡墙和路肩墙，均为C20片石砼浇筑。2、编制依据：2.1《市政道路工程质量检验评定标准》JTGF80-2004；2.2《水泥混凝土路面施工及验收规范》JTG/TF30-2014；2.3《公路路面基层施工技术规范》JTJ034-2000；2.4《公路沥青路面施工技术规范》JTGF40-2004；2.5《公路工程质量检验评定标准》JTGF801-2012；2.6《建设工程监理规范》GB50319-2013；2.7本工程监理规划；2.8本工程施工组织设计；2.9本工程设计图纸及有关技术文件等。2.10施工合同3、项目特点及质量目标3.1工程特点：路基填方及防护工程量较大，同时也是本项目工程的重点所在。3.2质量目标：优良工程标准4、监理工作的流程总监委派专业监理工程师图纸消化、细则编写、细则交底第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页不同意同意不合格5、监理控制要点5.1准备工作控制要点5.1.1熟悉合同文件、设计文件及有关技术资料，组织或协助业主组织图纸会审和设计技术交底；5.2审查承包人的施工组织设计，提出审查意见，审核、检查进度计划及质量目标控制计划，签返《施工组织设计（方案）报审表》；5.3审查承包人现场项目管理机构的质量管理体系、技术管理体系和质量保证体系，审核其组织机构、管理制度、人员的资格证和上岗证是否能确保工程项目的施工质量；5.4检查施工机具进场情况，审查施工机具性能和数量是否满足施工要求，签返《进场设备报验单》；5.5审查承包人报送的《分包单位资格报审表》和分包单位有关资质资料，符合有关规定后，签返《分包单位资格报审表》；5.6复核承包人报送的测量放线控制成果，检查控制桩的保护措施，审查专职测量人员的资格及设备检定情况，符合要求后签返《施工测量放线报验单》；5.7核查承包人各类材料的进场数量、质量（含质保书）及检测报告，签返《工程材料/构配件/设...
