路基主体填筑施工作业指导书VIP免费

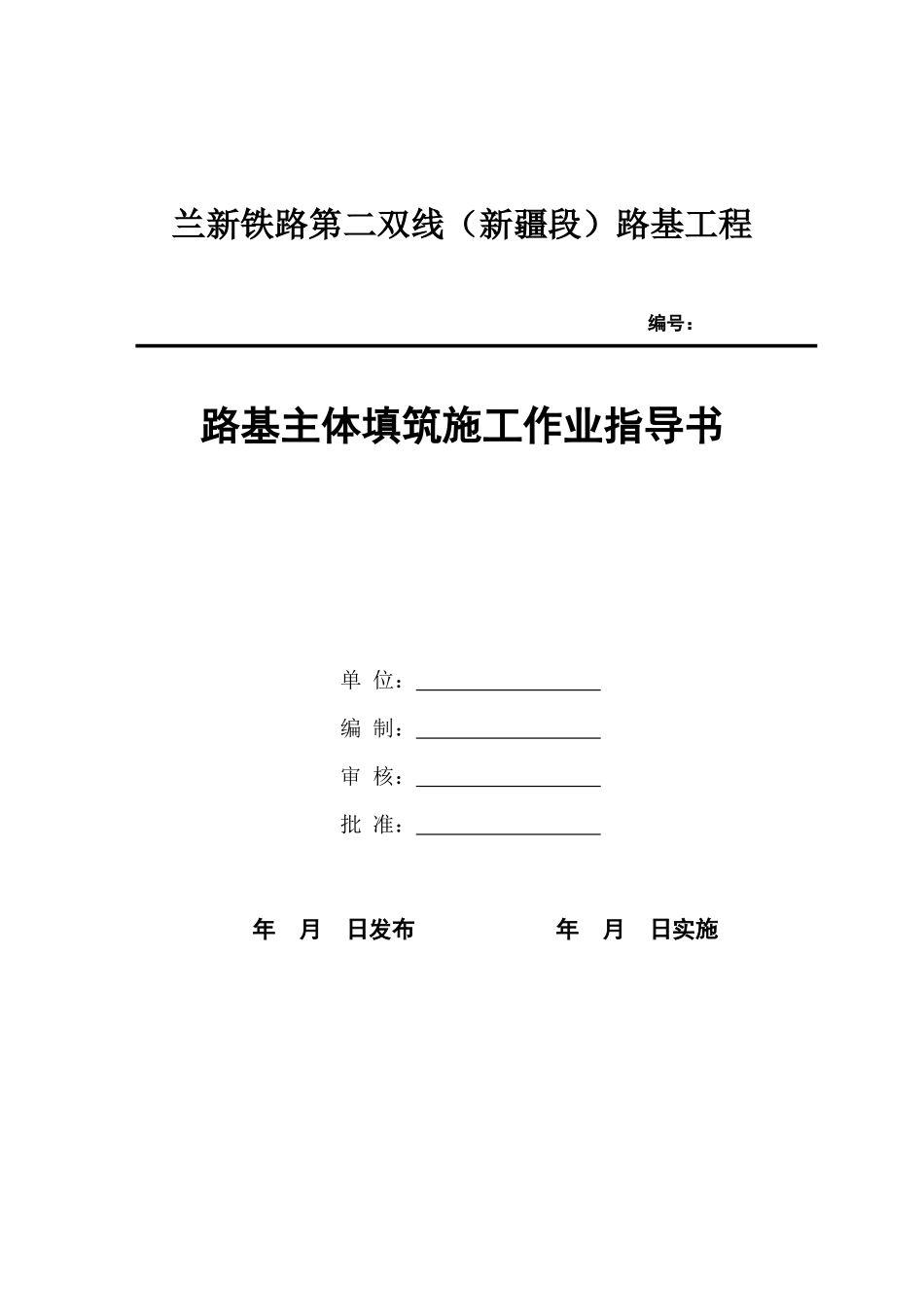

路基主体填筑施工作业指导书_第1页
1/9

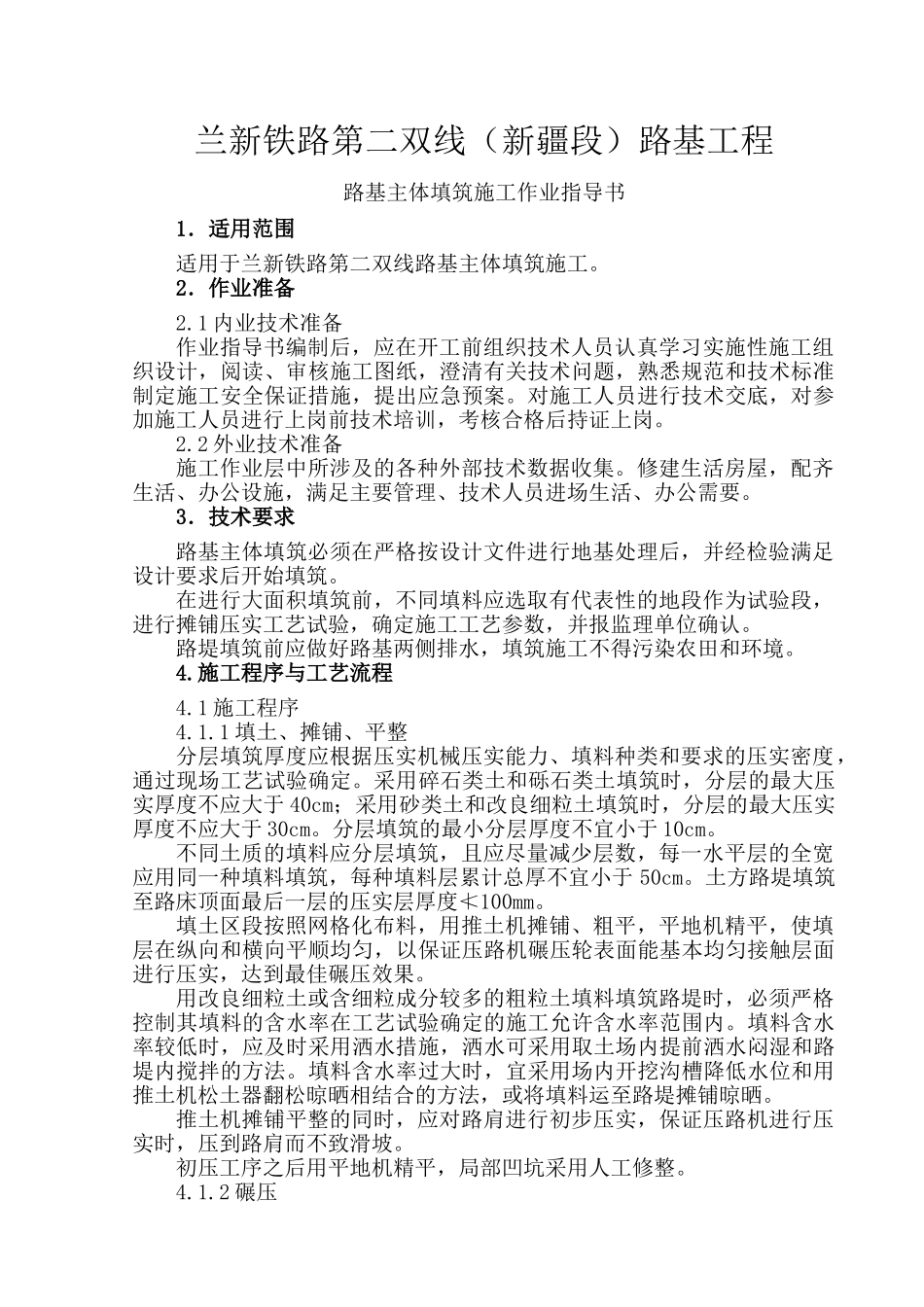

路基主体填筑施工作业指导书_第2页
2/9

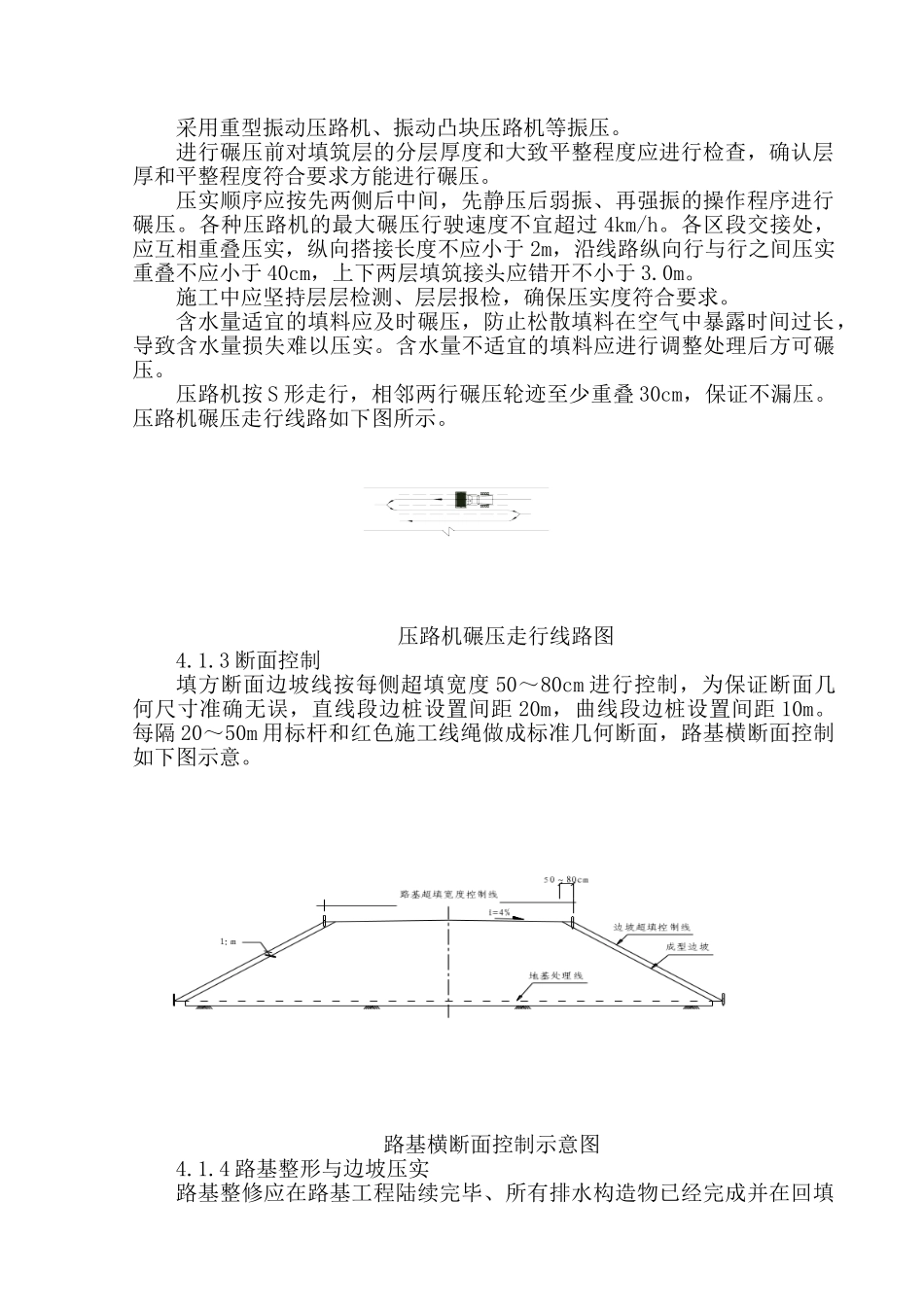

路基主体填筑施工作业指导书_第3页
3/9
兰新铁路第二双线(新疆段)路基工程编号:路基主体填筑施工作业指导书单位:编制:审核:批准:年月日发布年月日实施兰新铁路第二双线(新疆段)路基工程路基主体填筑施工作业指导书1.适用范围适用于兰新铁路第二双线路基主体填筑施工。2.作业准备2.1内业技术准备作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准制定施工安全保证措施,提出应急预案。对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。3.技术要求路基主体填筑必须在严格按设计文件进行地基处理后,并经检验满足设计要求后开始填筑。在进行大面积填筑前,不同填料应选取有代表性的地段作为试验段,进行摊铺压实工艺试验,确定施工工艺参数,并报监理单位确认。路堤填筑前应做好路基两侧排水,填筑施工不得污染农田和环境。4.施工程序与工艺流程4.1施工程序4.1.1填土、摊铺、平整分层填筑厚度应根据压实机械压实能力、填料种类和要求的压实密度,通过现场工艺试验确定。采用碎石类土和砾石类土填筑时,分层的最大压实厚度不应大于40cm;采用砂类土和改良细粒土填筑时,分层的最大压实厚度不应大于30cm。分层填筑的最小分层厚度不宜小于10cm。不同土质的填料应分层填筑,且应尽量减少层数,每一水平层的全宽应用同一种填料填筑,每种填料层累计总厚不宜小于50cm。土方路堤填筑至路床顶面最后一层的压实层厚度≮100mm。填土区段按照网格化布料,用推土机摊铺、粗平,平地机精平,使填层在纵向和横向平顺均匀,以保证压路机碾压轮表面能基本均匀接触层面进行压实,达到最佳碾压效果。用改良细粒土或含细粒成分较多的粗粒土填料填筑路堤时,必须严格控制其填料的含水率在工艺试验确定的施工允许含水率范围内。填料含水率较低时,应及时采用洒水措施,洒水可采用取土场内提前洒水闷湿和路堤内搅拌的方法。填料含水率过大时,宜采用场内开挖沟槽降低水位和用推土机松土器翻松晾晒相结合的方法,或将填料运至路堤摊铺晾晒。推土机摊铺平整的同时,应对路肩进行初步压实,保证压路机进行压实时,压到路肩而不致滑坡。初压工序之后用平地机精平,局部凹坑采用人工修整。4.1.2碾压采用重型振动压路机、振动凸块压路机等振压。进行碾压前对填筑层的分层厚度和大致平整程度应进行检查,确认层厚和平整程度符合要求方能进行碾压。压实顺序应按先两侧后中间,先静压后弱振、再强振的操作程序进行碾压。各种压路机的最大碾压行驶速度不宜超过4km/h。各区段交接处,应互相重叠压实,纵向搭接长度不应小于2m,沿线路纵向行与行之间压实重叠不应小于40cm,上下两层填筑接头应错开不小于3.0m。施工中应坚持层层检测、层层报检,确保压实度符合要求。含水量适宜的填料应及时碾压,防止松散填料在空气中暴露时间过长,导致含水量损失难以压实。含水量不适宜的填料应进行调整处理后方可碾压。压路机按S形走行,相邻两行碾压轮迹至少重叠30cm,保证不漏压。压路机碾压走行线路如下图所示。压路机碾压走行线路图4.1.3断面控制填方断面边坡线按每侧超填宽度50~80cm进行控制,为保证断面几何尺寸准确无误,直线段边桩设置间距20m,曲线段边桩设置间距10m。每隔20~50m用标杆和红色施工线绳做成标准几何断面,路基横断面控制如下图示意。路基横断面控制示意图4.1.4路基整形与边坡压实路基整修应在路基工程陆续完毕、所有排水构造物已经完成并在回填之后进行。整形前应恢复各项标桩,并按设计图纸要求检查路基的中线位置、宽度、纵横坡、边坡及相应的标高。带线控制边坡坡度,直线段每隔20m设置一道坡度标志线,曲线段每隔10m设置一道坡度标志线。并用坡度尺实时检测实际坡度。当锤球垂线与对准线重合时表示坡度符合要求,当锤球垂线与对准线不重合时(虚线位置)表示坡度不符合要求。边坡坡度尺检查见下图示意。边坡坡度尺检查示意图两侧超填的宽度应予切除,低边坡用推土机或平地...
