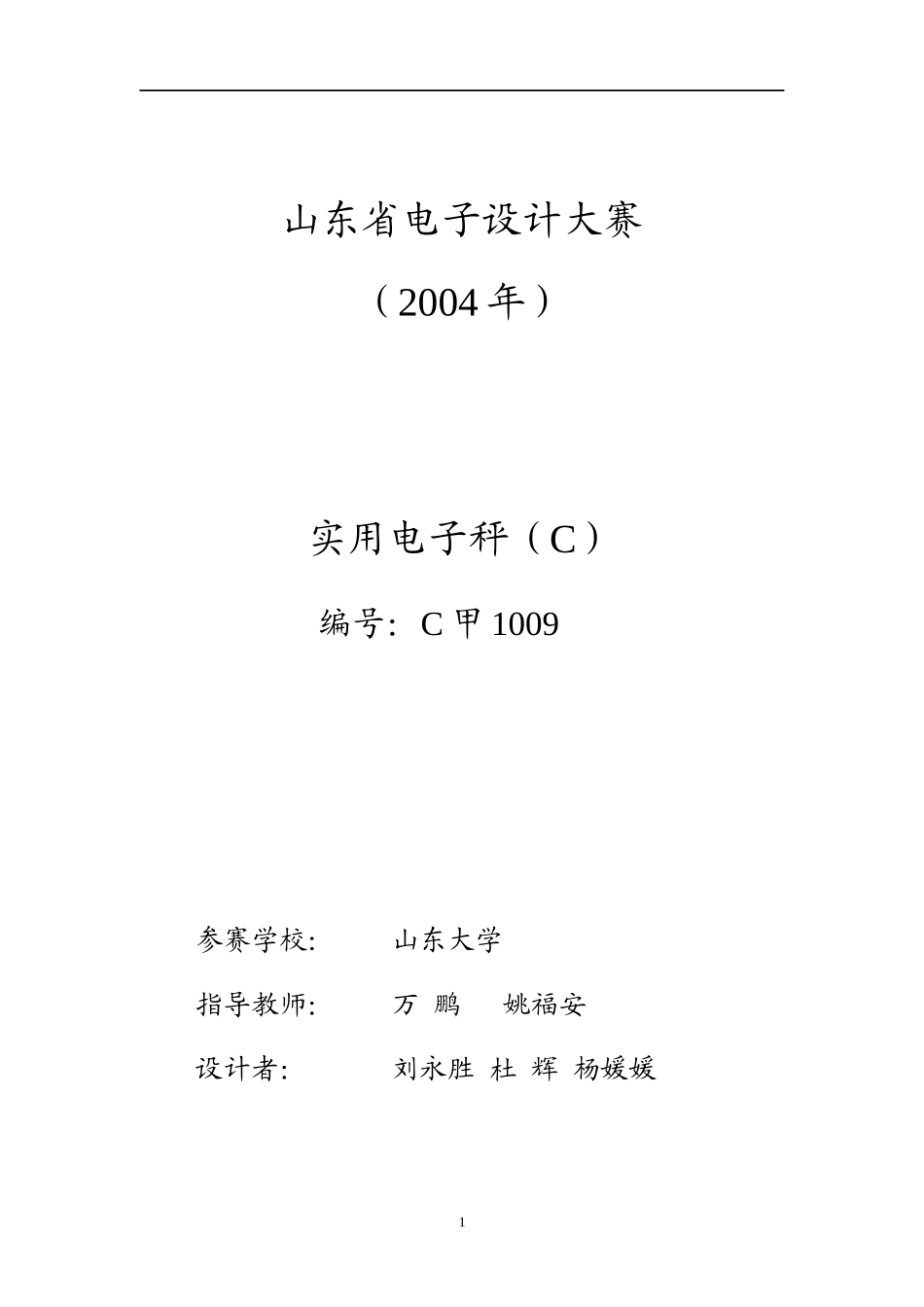

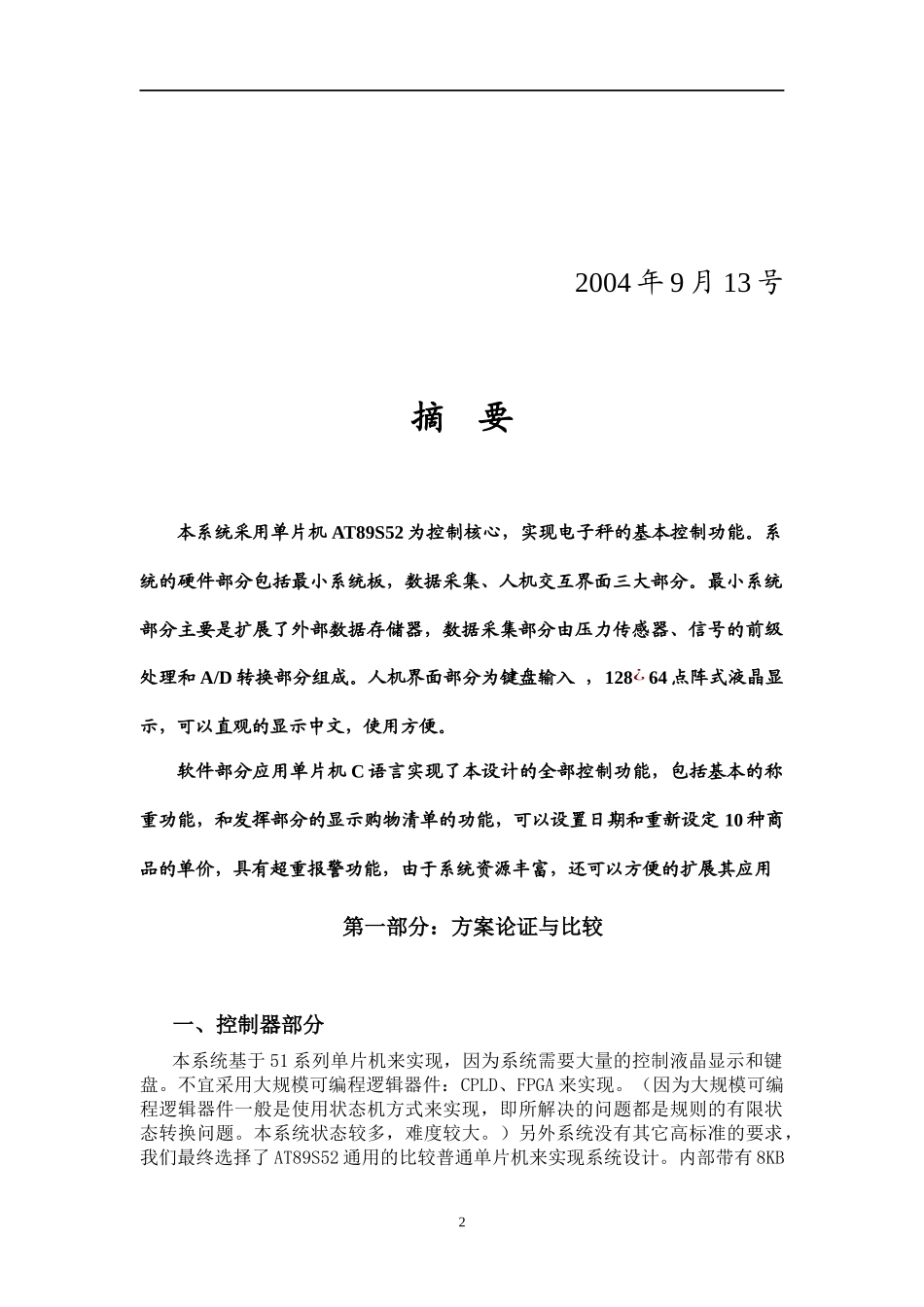

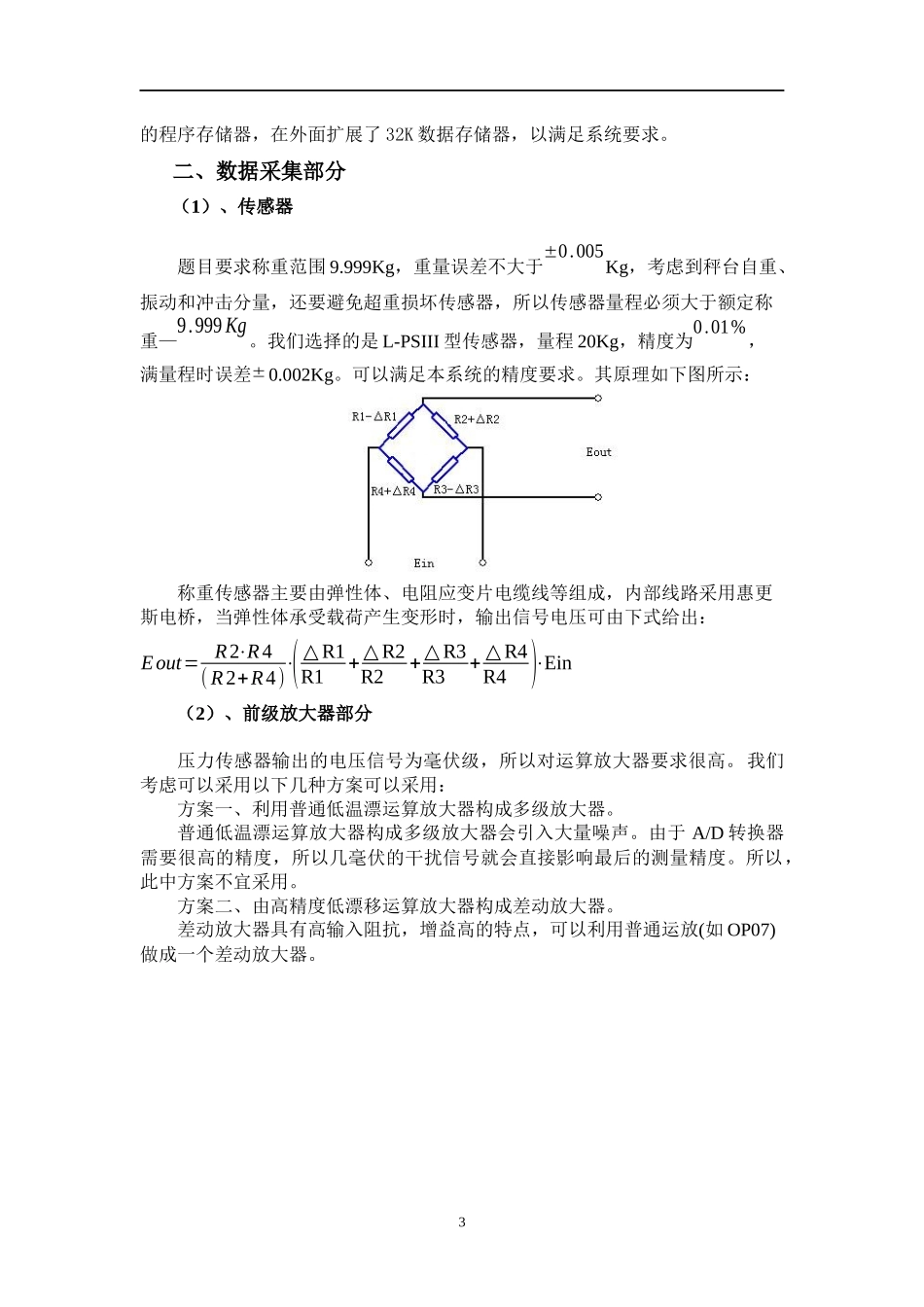

山东省电子设计大赛（2004年）实用电子秤（C）编号：C甲1009参赛学校：山东大学指导教师：万鹏姚福安设计者：刘永胜杜辉杨媛媛12004年9月13号摘要本系统采用单片机AT89S52为控制核心，实现电子秤的基本控制功能。系统的硬件部分包括最小系统板，数据采集、人机交互界面三大部分。最小系统部分主要是扩展了外部数据存储器，数据采集部分由压力传感器、信号的前级处理和A/D转换部分组成。人机界面部分为键盘输入，128¿64点阵式液晶显示，可以直观的显示中文，使用方便。软件部分应用单片机C语言实现了本设计的全部控制功能，包括基本的称重功能，和发挥部分的显示购物清单的功能，可以设置日期和重新设定10种商品的单价，具有超重报警功能，由于系统资源丰富，还可以方便的扩展其应用第一部分：方案论证与比较一、控制器部分本系统基于51系列单片机来实现，因为系统需要大量的控制液晶显示和键盘。不宜采用大规模可编程逻辑器件：CPLD、FPGA来实现。（因为大规模可编程逻辑器件一般是使用状态机方式来实现，即所解决的问题都是规则的有限状态转换问题。本系统状态较多，难度较大。）另外系统没有其它高标准的要求，我们最终选择了AT89S52通用的比较普通单片机来实现系统设计。内部带有8KB2的程序存储器，在外面扩展了32K数据存储器，以满足系统要求。二、数据采集部分（1）、传感器题目要求称重范围9.999Kg，重量误差不大于±0.005Kg，考虑到秤台自重、振动和冲击分量，还要避免超重损坏传感器，所以传感器量程必须大于额定称重—9.999Kg。我们选择的是L-PSIII型传感器，量程20Kg，精度为0.01%，满量程时误差±0.002Kg。可以满足本系统的精度要求。其原理如下图所示：称重传感器主要由弹性体、电阻应变片电缆线等组成，内部线路采用惠更斯电桥，当弹性体承受载荷产生变形时，输出信号电压可由下式给出：Eout=R2⋅R4(R2+R4)⋅(△R1R1+△R2R2+△R3R3+△R4R4)⋅Ein（2）、前级放大器部分压力传感器输出的电压信号为毫伏级，所以对运算放大器要求很高。我们考虑可以采用以下几种方案可以采用：方案一、利用普通低温漂运算放大器构成多级放大器。普通低温漂运算放大器构成多级放大器会引入大量噪声。由于A/D转换器需要很高的精度，所以几毫伏的干扰信号就会直接影响最后的测量精度。所以，此中方案不宜采用。方案二、由高精度低漂移运算放大器构成差动放大器。差动放大器具有高输入阻抗，增益高的特点，可以利用普通运放(如OP07)做成一个差动放大器。3电阻R1、R2电容C1、C2、C3、C4用于滤除前级的噪声，C1、C2为普通小电容，可以滤除高频干扰，C3、C4为大的电解电容，主要用于滤除低频噪声。优点：输入级加入射随放大器，增大了输入阻抗，中间级为差动放大电路，滑动变阻器R6可以调节输出零点，最后一级可以用于微调放大倍数，使输出满足满量程要求。输出级为反向放大器，所以输出电阻不是很大，比较符合应用要求。缺点：此电路要求R3、R4相等，误差将会影响输出精度，难度较大。实际测量，每一级运放都会引入较大噪声。对精度影响较大。方案三：采用专用仪表放大器，如：INA126，INA121等。此类芯片内部采用差动输入，共模抑制比高，差模输入阻抗大，增益高，精度也非常好，且外部接口简单。以INA126为例,接口如下图所示：放大器增益G=5+80KΩRG，通过改变RG的大小来改变放大器的增益。基于以上分析，我们决定采用制作方便而且精度很好的专用仪表放大器INA126。（3）、A/D转换器由上面对传感器量程和精度的分析可知：A/D转换器误差应在0.03%以下12位A/D精度：10Kg/4096=2.44g14位A/D精度：10Kg/16384=0.61g考虑到其他部分所带来的干扰,12位A/D无法满足系统精度要求。所以我们需要选择14位或者精度更高的A/D。方案一、逐次逼近型A/D转换器，如：ADS7805、ADS7804等。4逐次逼近型A/D转换，一般具有采样/保持功能。采样频率高，功耗比较低，是理想的高速、高精度、省电型A/D转换器件。高精度逐次逼近型A/D转换器一般都带有内部基准源和内部时钟，基于89C52构成的系统设计时仅需要外接几个电阻、电容。但考虑到所转换的信号为一慢变信号，逐次逼近型A/D转换器的快速的优点不能很好的发挥，且...
