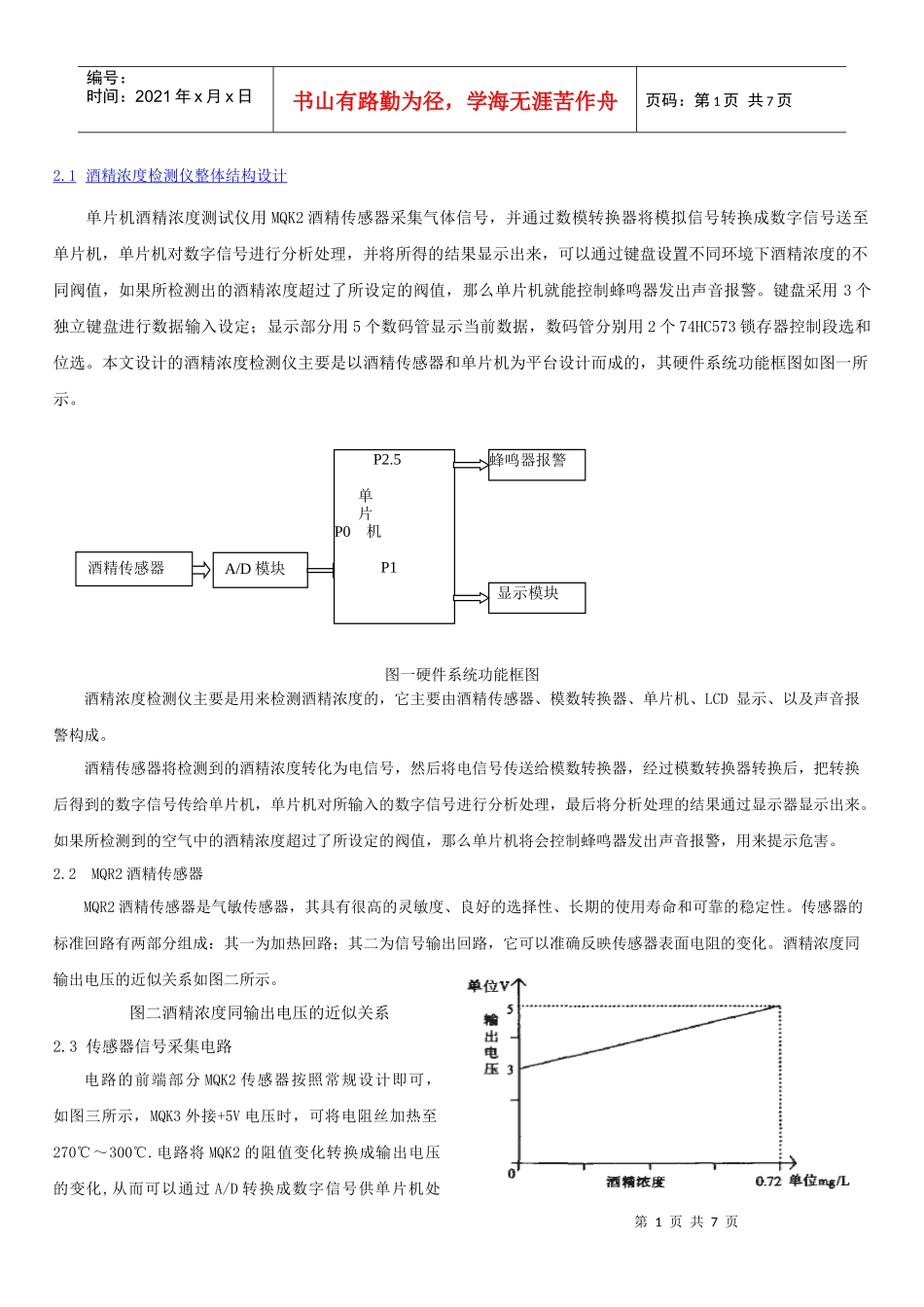

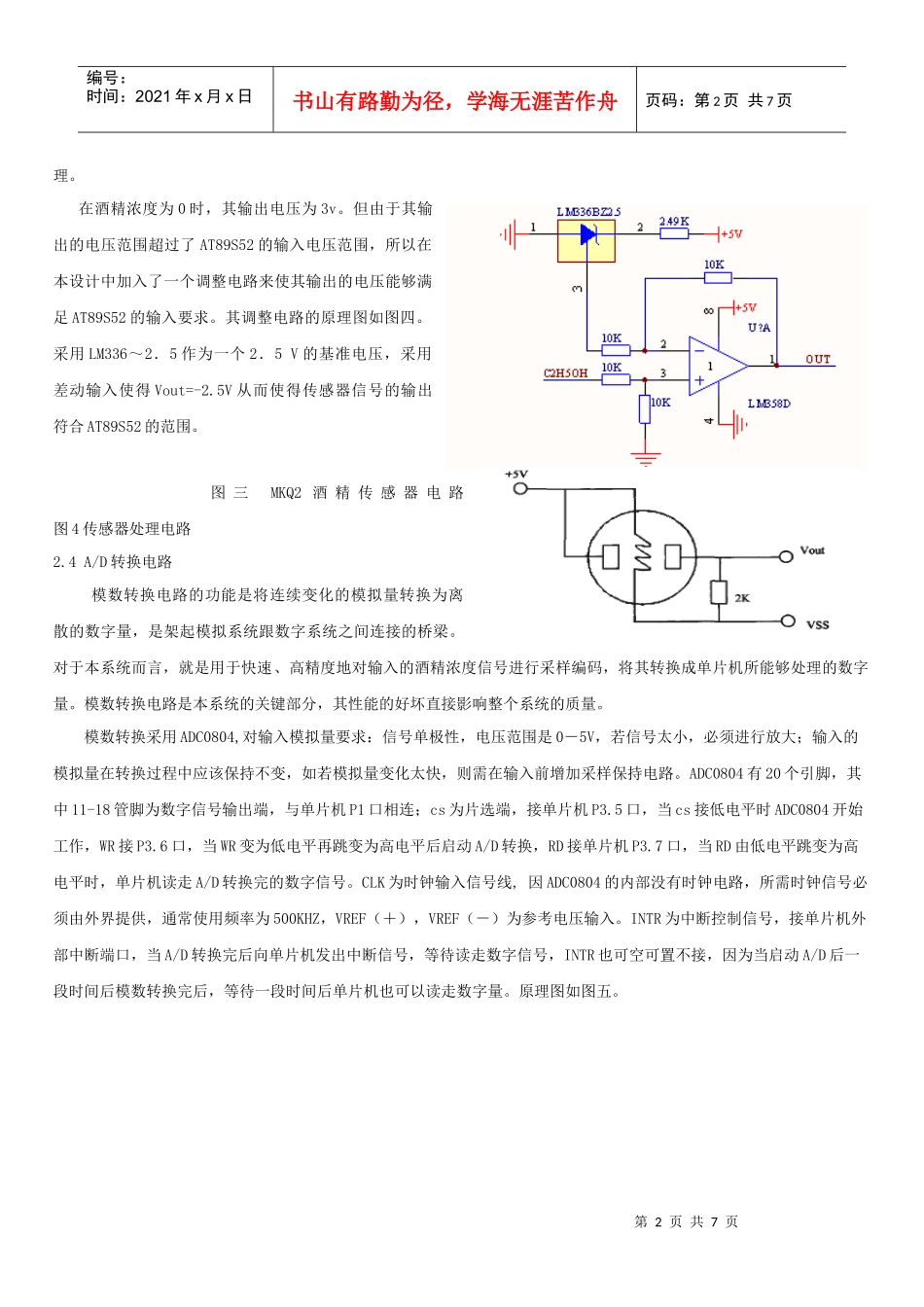

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页2.1酒精浓度检测仪整体结构设计单片机酒精浓度测试仪用MQK2酒精传感器采集气体信号，并通过数模转换器将模拟信号转换成数字信号送至单片机，单片机对数字信号进行分析处理，并将所得的结果显示出来，可以通过键盘设置不同环境下酒精浓度的不同阀值，如果所检测出的酒精浓度超过了所设定的阀值，那么单片机就能控制蜂鸣器发出声音报警。键盘采用3个独立键盘进行数据输入设定；显示部分用5个数码管显示当前数据，数码管分别用2个74HC573锁存器控制段选和位选。本文设计的酒精浓度检测仪主要是以酒精传感器和单片机为平台设计而成的，其硬件系统功能框图如图一所示。图一硬件系统功能框图酒精浓度检测仪主要是用来检测酒精浓度的，它主要由酒精传感器、模数转换器、单片机、LCD显示、以及声音报警构成。酒精传感器将检测到的酒精浓度转化为电信号，然后将电信号传送给模数转换器，经过模数转换器转换后，把转换后得到的数字信号传给单片机，单片机对所输入的数字信号进行分析处理，最后将分析处理的结果通过显示器显示出来。如果所检测到的空气中的酒精浓度超过了所设定的阀值，那么单片机将会控制蜂鸣器发出声音报警，用来提示危害。2.2MQR2酒精传感器MQR2酒精传感器是气敏传感器，其具有很高的灵敏度、良好的选择性、长期的使用寿命和可靠的稳定性。传感器的标准回路有两部分组成：其一为加热回路；其二为信号输出回路，它可以准确反映传感器表面电阻的变化。酒精浓度同输出电压的近似关系如图二所示。图二酒精浓度同输出电压的近似关系2.3传感器信号采集电路电路的前端部分MQK2传感器按照常规设计即可，如图三所示，MQK3外接+5V电压时，可将电阻丝加热至270℃～300℃.电路将MQK2的阻值变化转换成输出电压的变化,从而可以通过A/D转换成数字信号供单片机处显示模块蜂鸣器报警P2.5单片P0机P1A/D模块酒精传感器第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页理。在酒精浓度为0时，其输出电压为3v。但由于其输出的电压范围超过了AT89S52的输入电压范围，所以在本设计中加入了一个调整电路来使其输出的电压能够满足AT89S52的输入要求。其调整电路的原理图如图四。采用LM336～2．5作为一个2．5V的基准电压，采用差动输入使得Vout=-2.5V从而使得传感器信号的输出符合AT89S52的范围。图三MKQ2酒精传感器电路图4传感器处理电路2.4A/D转换电路模数转换电路的功能是将连续变化的模拟量转换为离散的数字量，是架起模拟系统跟数字系统之间连接的桥梁。对于本系统而言，就是用于快速、高精度地对输入的酒精浓度信号进行采样编码，将其转换成单片机所能够处理的数字量。模数转换电路是本系统的关键部分，其性能的好坏直接影响整个系统的质量。模数转换采用ADC0804,对输入模拟量要求：信号单极性，电压范围是0－5V，若信号太小，必须进行放大；输入的模拟量在转换过程中应该保持不变，如若模拟量变化太快，则需在输入前增加采样保持电路。ADC0804有20个引脚，其中11-18管脚为数字信号输出端，与单片机P1口相连；cs为片选端，接单片机P3.5口，当cs接低电平时ADC0804开始工作，WR接P3.6口，当WR变为低电平再跳变为高电平后启动A/D转换，RD接单片机P3.7口，当RD由低电平跳变为高电平时，单片机读走A/D转换完的数字信号。CLK为时钟输入信号线,因ADC0804的内部没有时钟电路，所需时钟信号必须由外界提供，通常使用频率为500KHZ，VREF（＋），VREF（－）为参考电压输入。INTR为中断控制信号，接单片机外部中断端口，当A/D转换完后向单片机发出中断信号，等待读走数字信号，INTR也可空可置不接，因为当启动A/D后一段时间后模数转换完后，等待一段时间后单片机也可以读走数字量。原理图如图五。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页图五A/D转换电路2.5单片机系统AT89S52是一种低功耗、高性能CMOS8位微控制器，具有8K在系统可编程Flash存储器。使用Atmel公司高密度非易失性存储器技术制造，与工业80C51产品指令和引...
