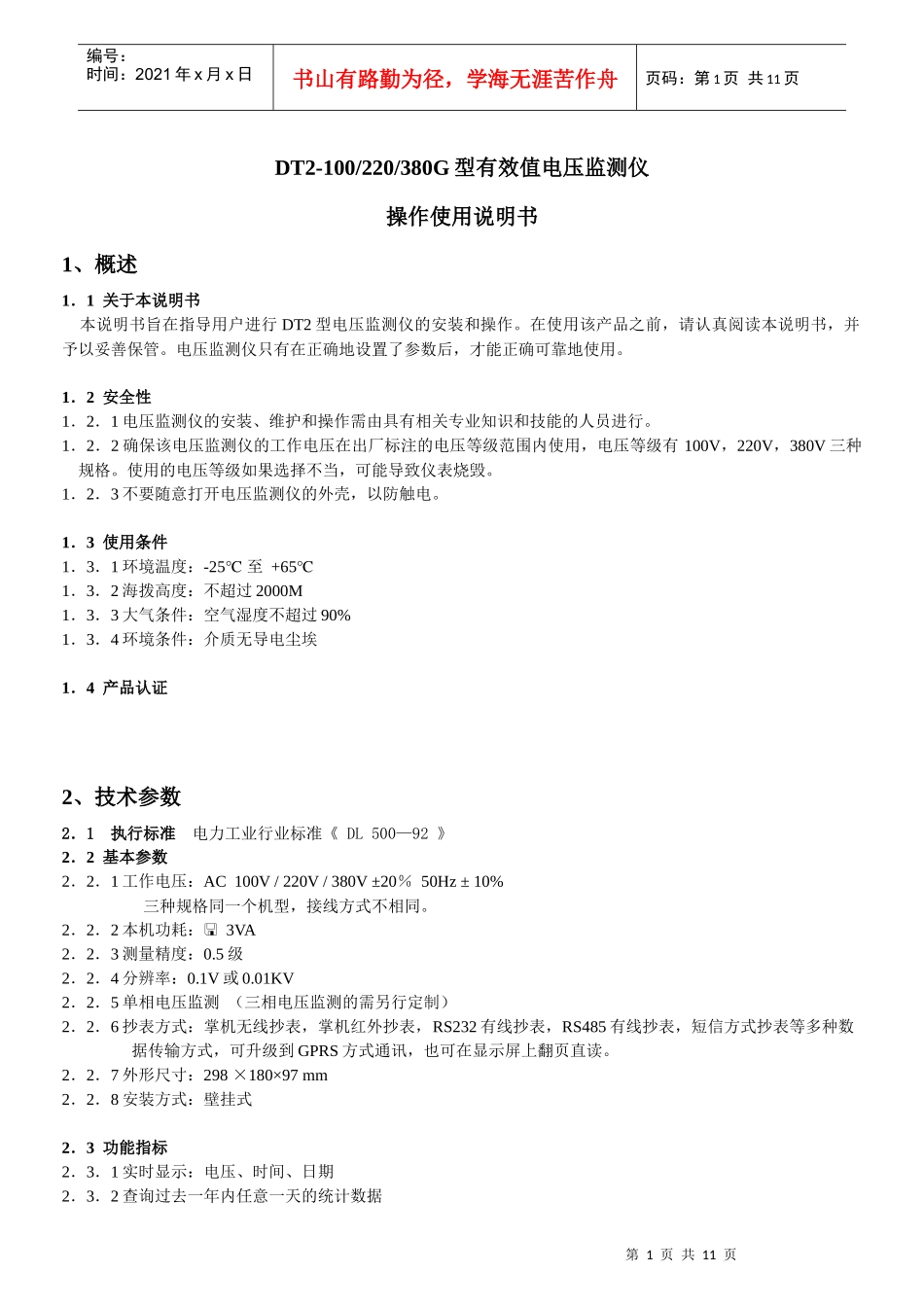

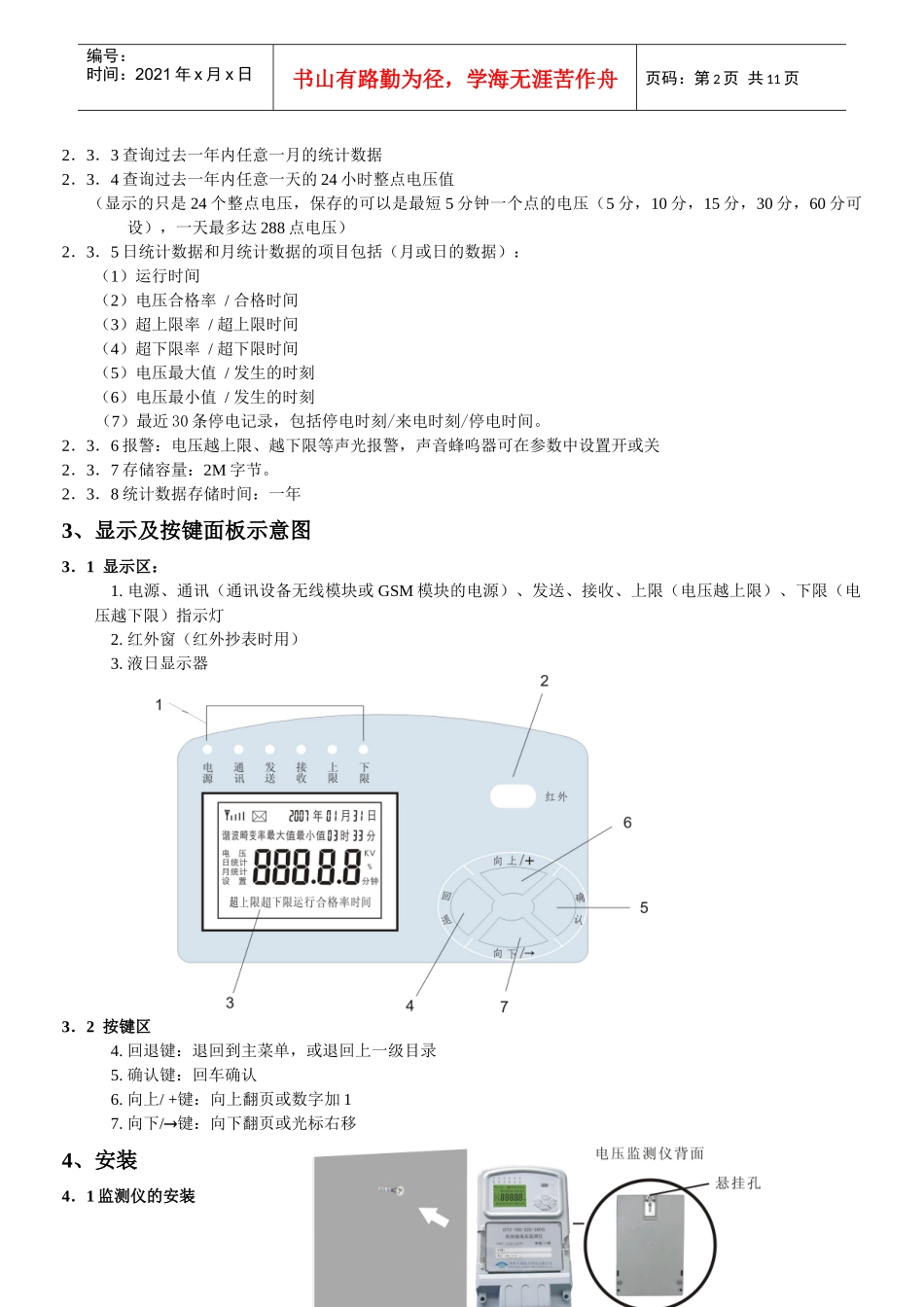

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页DT2-100/220/380G型有效值电压监测仪操作使用说明书1、概述1．1关于本说明书本说明书旨在指导用户进行DT2型电压监测仪的安装和操作。在使用该产品之前，请认真阅读本说明书，并予以妥善保管。电压监测仪只有在正确地设置了参数后，才能正确可靠地使用。1．2安全性1．2．1电压监测仪的安装、维护和操作需由具有相关专业知识和技能的人员进行。1．2．2确保该电压监测仪的工作电压在出厂标注的电压等级范围内使用，电压等级有100V，220V，380V三种规格。使用的电压等级如果选择不当，可能导致仪表烧毁。1．2．3不要随意打开电压监测仪的外壳，以防触电。1．3使用条件1．3．1环境温度：-25℃至+65℃1．3．2海拨高度：不超过2000M1．3．3大气条件：空气湿度不超过90%1．3．4环境条件：介质无导电尘埃1．4产品认证2、技术参数2．1执行标准电力工业行业标准《DL500—92》2．2基本参数2．2．1工作电压：AC100V/220V/380V±20％50Hz±10%三种规格同一个机型，接线方式不相同。2．2．2本机功耗：3VA2．2．3测量精度：0.5级2．2．4分辨率：0.1V或0.01KV2．2．5单相电压监测（三相电压监测的需另行定制）2．2．6抄表方式：掌机无线抄表，掌机红外抄表，RS232有线抄表，RS485有线抄表，短信方式抄表等多种数据传输方式，可升级到GPRS方式通讯，也可在显示屏上翻页直读。2．2．7外形尺寸：298×180×97mm2．2．8安装方式：壁挂式2．3功能指标2．3．1实时显示：电压、时间、日期2．3．2查询过去一年内任意一天的统计数据第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页2．3．3查询过去一年内任意一月的统计数据2．3．4查询过去一年内任意一天的24小时整点电压值（显示的只是24个整点电压，保存的可以是最短5分钟一个点的电压（5分，10分，15分，30分，60分可设），一天最多达288点电压）2．3．5日统计数据和月统计数据的项目包括（月或日的数据）：（1）运行时间（2）电压合格率/合格时间（3）超上限率/超上限时间（4）超下限率/超下限时间（5）电压最大值/发生的时刻（6）电压最小值/发生的时刻（7）最近30条停电记录，包括停电时刻/来电时刻/停电时间。2．3．6报警：电压越上限、越下限等声光报警，声音蜂呜器可在参数中设置开或关2．3．7存储容量：2M字节。2．3．8统计数据存储时间：一年3、显示及按键面板示意图3．1显示区：1.电源、通讯（通讯设备无线模块或GSM模块的电源）、发送、接收、上限（电压越上限）、下限（电压越下限）指示灯2.红外窗（红外抄表时用）3.液日显示器3．2按键区4.回退键：退回到主菜单，或退回上一级目录5.确认键：回车确认6.向上/+键：向上翻页或数字加17.向下/键：向下翻页或光标右移4、安装4．1监测仪的安装第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页4．2SIM卡的安装（短信型）：打开中间的透明摇板，在右边的小盒上，打开电池盖，在电池下面有一个SIM插卡的卡座，装上SIM卡，就是手机里的那种卡。支持即插即用。装卡时请勿带电插卡！5.接线图接线方法：不管是用于100V，220V，380V都是同一种机型，而且电压接入的端子都是2号和5号端，但是，需要在8号，10号，11号，12号这四个端子进行跳线短接，这些端子的编号在接线端座上看得见，方法如图：切不可将8、10、11、12号端子全部短接在一起，否则会造成电压短路，造成事故！5．16KV以上的线路，经PT二次侧接入的图：用短接线短接8号和10号端子，同时短接11号和12号端子。5．2低压220V线路的图：接线方式与100V的一样，即用短接线短接8号和10号端子，同时短接11号和12号端子。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页5．3低压380V线路的图：只用一根短接线，即用短接线短接10和11号端子。8号和12号端子空着。不要接线。6.操作方式6．1上电：显示电压，日期，时钟第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页...
