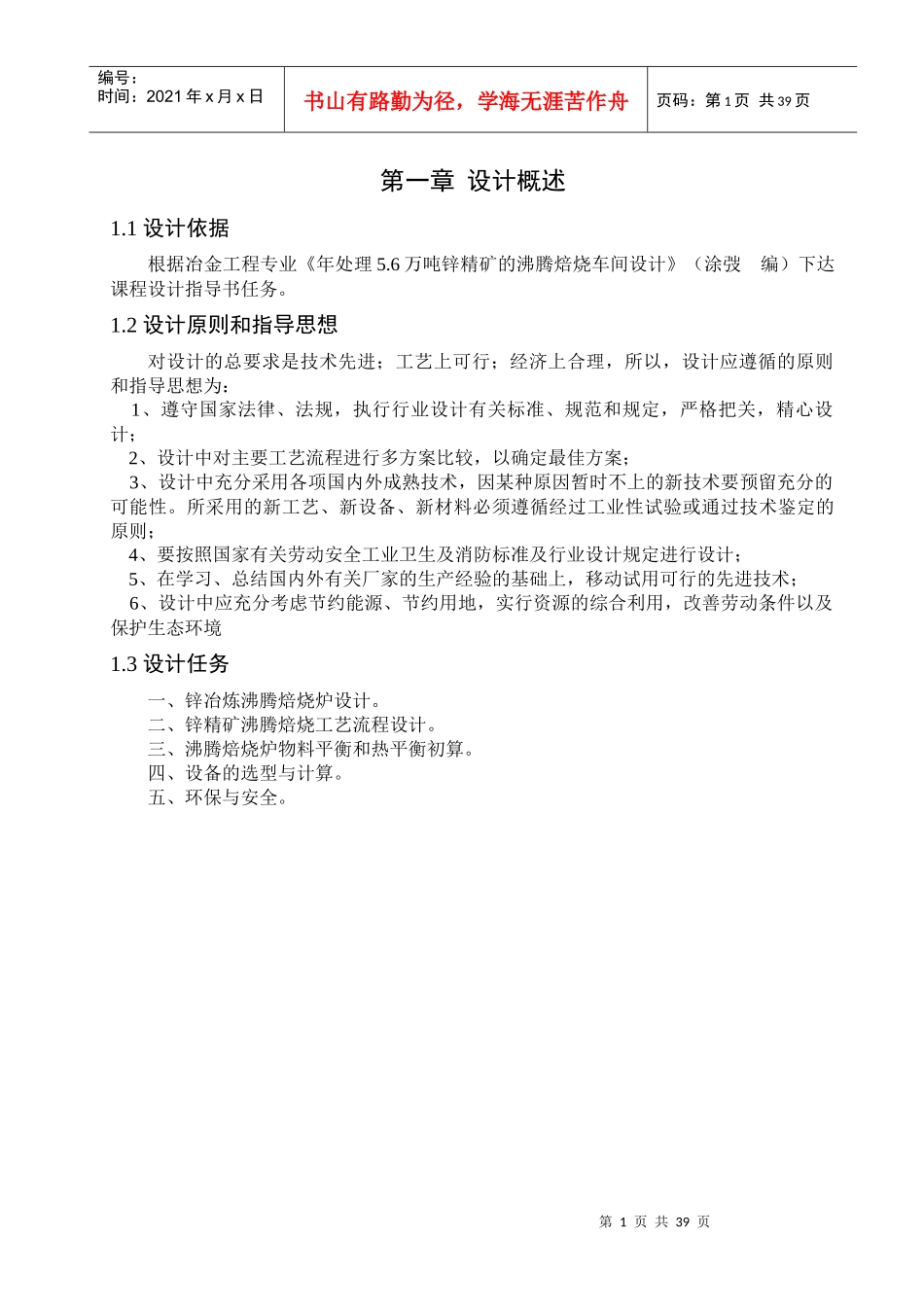

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页第一章设计概述1.1设计依据根据冶金工程专业《年处理5.6万吨锌精矿的沸腾焙烧车间设计》（涂弢编）下达课程设计指导书任务。1.2设计原则和指导思想对设计的总要求是技术先进；工艺上可行；经济上合理，所以，设计应遵循的原则和指导思想为：1、遵守国家法律、法规，执行行业设计有关标准、规范和规定，严格把关，精心设计；2、设计中对主要工艺流程进行多方案比较，以确定最佳方案；3、设计中充分采用各项国内外成熟技术，因某种原因暂时不上的新技术要预留充分的可能性。所采用的新工艺、新设备、新材料必须遵循经过工业性试验或通过技术鉴定的原则；4、要按照国家有关劳动安全工业卫生及消防标准及行业设计规定进行设计；5、在学习、总结国内外有关厂家的生产经验的基础上，移动试用可行的先进技术；6、设计中应充分考虑节约能源、节约用地，实行资源的综合利用，改善劳动条件以及保护生态环境1.3设计任务一、锌冶炼沸腾焙烧炉设计。二、锌精矿沸腾焙烧工艺流程设计。三、沸腾焙烧炉物料平衡和热平衡初算。四、设备的选型与计算。五、环保与安全。第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页第二章沸腾焙烧专题概述2.1沸腾焙烧炉的应用和发展沸腾焙烧炉是流态化技术的热工设备，具有气—固间热质交换速度快、沸腾层内温度均匀、产品质量好；沸腾层与冷却器壁间的传热系数大、生产率高、操作简单、便于实现生产连续化和自动化等一系列优点，而广泛应用于锌精矿的氧化焙烧。锌精矿和铜金矿的氧化焙烧和硫酸化焙烧，含钴硫铁精矿的硫酸化焙烧，锡精矿的氧化焙烧，高钛渣的氯化焙烧，汞矿石焙烧，以及氧化铜离析过程中的矿石加热等都已经使用沸腾炉，此外铅精矿、铅锑精矿的氧化焙烧，含镍、钴红土矿的加热和还原过程也利用沸腾炉成功的进行了工业性试验或小规模生产。在国外，沸腾炉还用于辉钼矿、富镍冰铜的氧化焙烧。沸腾炉的缺点是烟尘率高、热利用率低。目前，沸腾炉正向大型化、富氧鼓风、扩大炉膛空间、制粒焙烧、余热利用和自控控制话方面发展。2.2沸腾炉炉型概述1.床型：沸腾床有柱形床和锥形床两种。对于浮选精矿一般采用柱形床，对于宽筛分物料，以及在反应过程中气体体积增大很多或颗粒逐渐变细的物料，可采用上大下小的锥形床。沸腾床断面形状可分为圆形或矩形（或椭圆形），圆形断面的炉子，炉体结构强大较大，材料较省，散热较小，空气分布较均匀，因此得到广泛采用。当炉床面积较小，而又要求物料进出口有较大距离的时候，可采用矩形或椭圆形断面。2.炉膛形状：炉膛形状有扩大型和直筒型两种。为提高操作气流速度、减少烟尘率和延长烟尘在炉膛内停留时间以保证烟尘质量，目前多采用扩大型炉膛。另外还有单层床和多层床之分，对吸热过程或需要较长反应时间的过程，为提高热和流化介质中有用成分的利用率，宜采用多层沸腾炉。2.3锌精矿硫化焙烧工艺及主要设备的选择2.3.1锌精矿硫化沸腾焙烧原理金属锌的生产，无论是用火法还是湿法，90%以上都是以硫化锌精矿为原料。硫化锌不能被廉价的、最容易获得的碳质还原剂还原，也不容易被廉价的，并且浸出—电积湿法炼锌生产流程中可以再生的硫酸稀溶液（废电解液）所浸出，因此对硫化锌精矿氧化焙烧使之转变成氧化锌是很有必要的。焙烧就是通常采用的完全化合物形态转变的化学过程，是冶炼前对矿石或精矿进行预处理的一种高温作业。硫化物的焙烧过程是一个发生气固反应的过程，将大量的空气通入硫化矿物料层，在高温下发生反应，氧与硫化物中的硫花和产生气体SO2，有价金属则转变成为氧化物或硫酸盐。同时去掉砷、锑等杂质，硫生成二氧化硫进入烟气，作为制硫酸的原料。焙烧过程得到的固体产物就被成为焙砂或焙烧矿。焙烧过程是复杂的，生成的产物不尽一致，可能有多种化合物并存。一般来说，硫化物的氧化反应主要有：1)硫化物氧化生成硫酸盐:MeS+2O2=MeSO42)硫化物氧化生成氧化物:MeS+1.5O2=MeO+SO2第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟...
