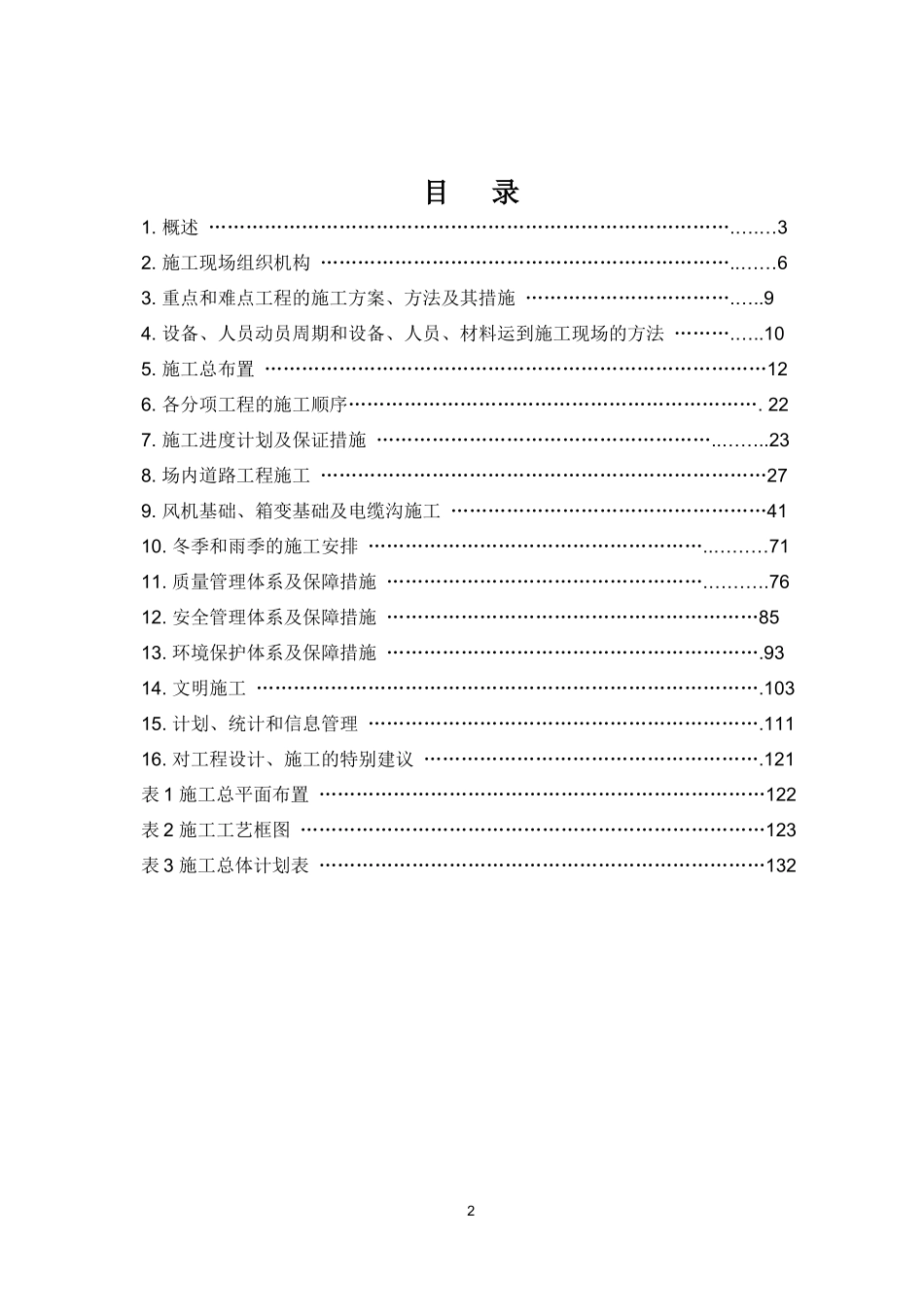

第四部分施工组织设计1目录1.概述………………………………………………………………………….….…32.施工现场组织机构…………………………………………………………..……63.重点和难点工程的施工方案、方法及其措施…………………………….…..94.设备、人员动员周期和设备、人员、材料运到施工现场的方法……….…..105.施工总布置………………………………………………………………………126.各分项工程的施工顺序………………………………………………………….227.施工进度计划及保证措施………………………………………………..……..238.场内道路工程施工………………………………………………………………279.风机基础、箱变基础及电缆沟施工……………………………………………4110.冬季和雨季的施工安排………………………………………………..………7111.质量管理体系及保障措施…………………………………………….……….7612.安全管理体系及保障措施……………………………………………………8513.环境保护体系及保障措施…………………………………………………….9314.文明施工……………………………………………………………………….10315.计划、统计和信息管理……………………………………………………….11116.对工程设计、施工的特别建议……………………………………………….121表1施工总平面布置………………………………………………………………122表2施工工艺框图…………………………………………………………………123表3施工总体计划表………………………………………………………………13221.概述1.1工程概况华能莱阳市万第镇风电场一期(49.5MW)工程位于莱阳市万第镇。万第镇位于莱阳市东南在北纬36°56′至36°36′，东经120°48′至120°58′之间，地貌类型属丘陵地带。根据《中国地震动参数区划图》（GB18306—2001），本地区地震动峰值加速度为0.05g，抗震烈度为6度。设计地震分组第二组。场址及其附近范围区域内无中、强震分布，地震活动相对较弱，无发震构造。本期工程共设33台风机，风机轮毂高度80m，单机容量为1.5MW，风机基础设计级别为2级，结构安全等级为2级，抗震设计烈度为6度，相应地震动峰值加速度0.05g。风机基础采用圆形钢筋混凝土扩展基础，天然地基。圆形基础底圆半径为8.5m，台柱高0.9m，圆台高1.1m，底板高1m。箱式变压器基础采用钢筋混凝土箱型基础，天然地基。风场道路在工程施工期主要承担外来物资运输、机组设备和吊装设备运输等任务，运行期主要承担机组检修等任务。本风电场道路包括1条进站道路及29条场内道路，进站道路路基宽6.5米，路面宽6.0米，长0.89km，路面结构类型为水泥混凝土路面；场内道路路基宽5.0米，路面宽4.5米，路面两侧各0.25米土路肩，场内道路总长为29km，路面结构类型为山皮石路面。为保证施工及运输期间错车要求，场内道路结合安装平台的设置，每300米设置错车道一处，错车道路基宽6.5米。1.2水文气象莱阳市地处北温带东亚季风区，属大陆季风型半湿润性气候。四季分明，春季风多易旱，夏季炎热多雨，秋季昼暖夜凉，冬季寒冷干燥的特点。据气象站资料统计，该地区多年年平均气温11.6℃，极端最高气温38.2℃，极端最低气温-20.5℃。多年最大降雨量187.8mm，多年最大冻土深度50cm。31.3工程地质本风电场场地地形起伏较大，地面高程最大值136.0m,最小值86.0m，高差50.0m，场地地貌属低山丘陵，山顶起伏较平缓，山坡略陡。①层杂填土：褐色；松散，含有大量的风化状岩屑及碎石块，见有少量的植物根系。层厚：0.30—0.60m，平均层厚：0.40m。②层中风化安山岩：灰色、浅灰色，主要由斜长石、辉石等组成，斑状结构，杏仁构造，局部发生碳酸盐化，而使岩石呈灰绿色。中风化安山岩风化裂隙发育，岩体较完整，岩体结构类型整体状结构，结构体形状为巨块状，结构面为风化裂隙面，延展性较好，闭合程度较差，结构面粗糙。干钻不易钻进，岩芯主要呈短柱状，为较软-较硬岩，岩石质量基本等级Ⅳ级。遇水无软化、崩解现象，该层未穿透，揭露层厚：9.40—14.50m，最大揭露厚度14.50m。岩芯点荷载测试结果统计表...
