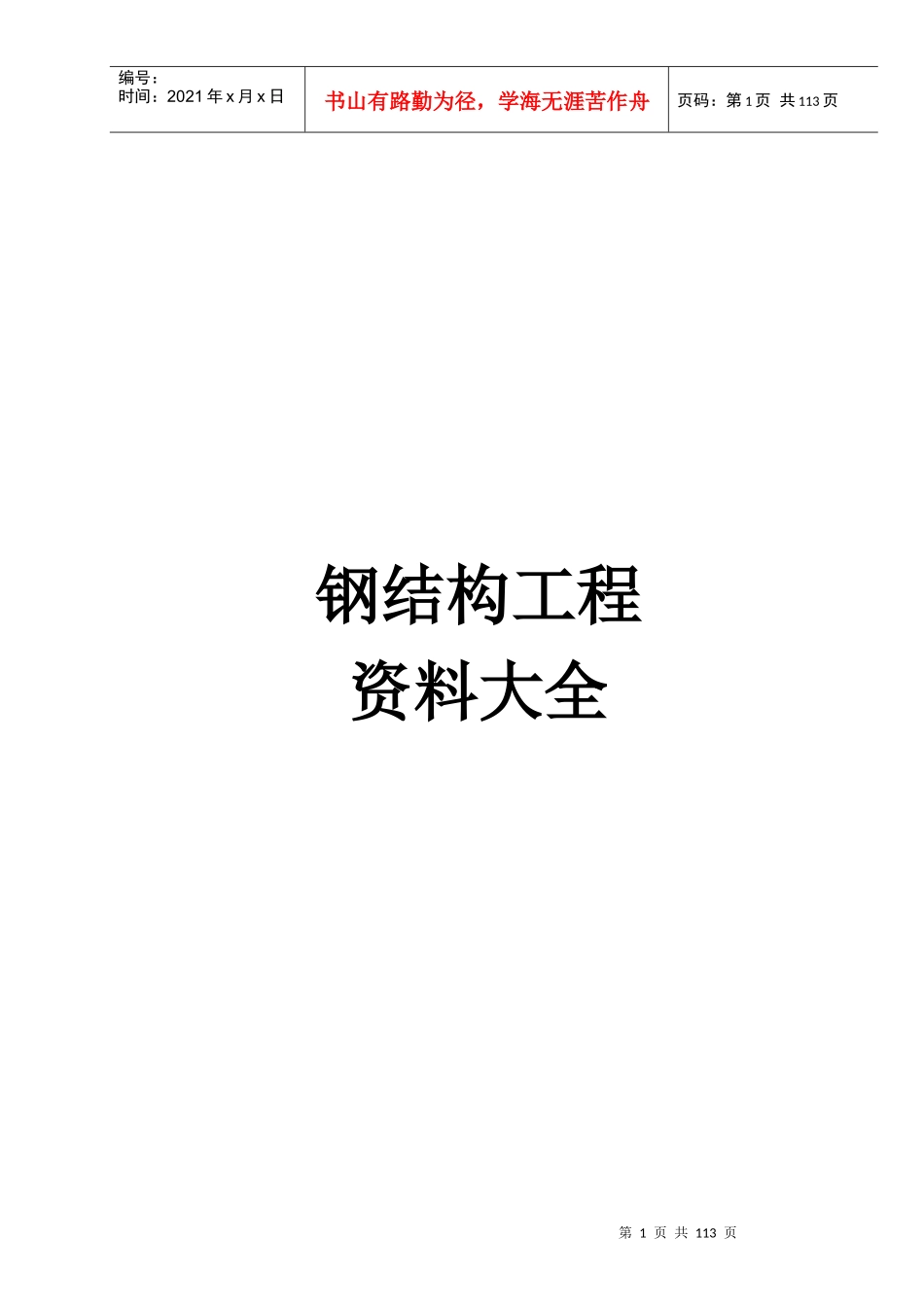

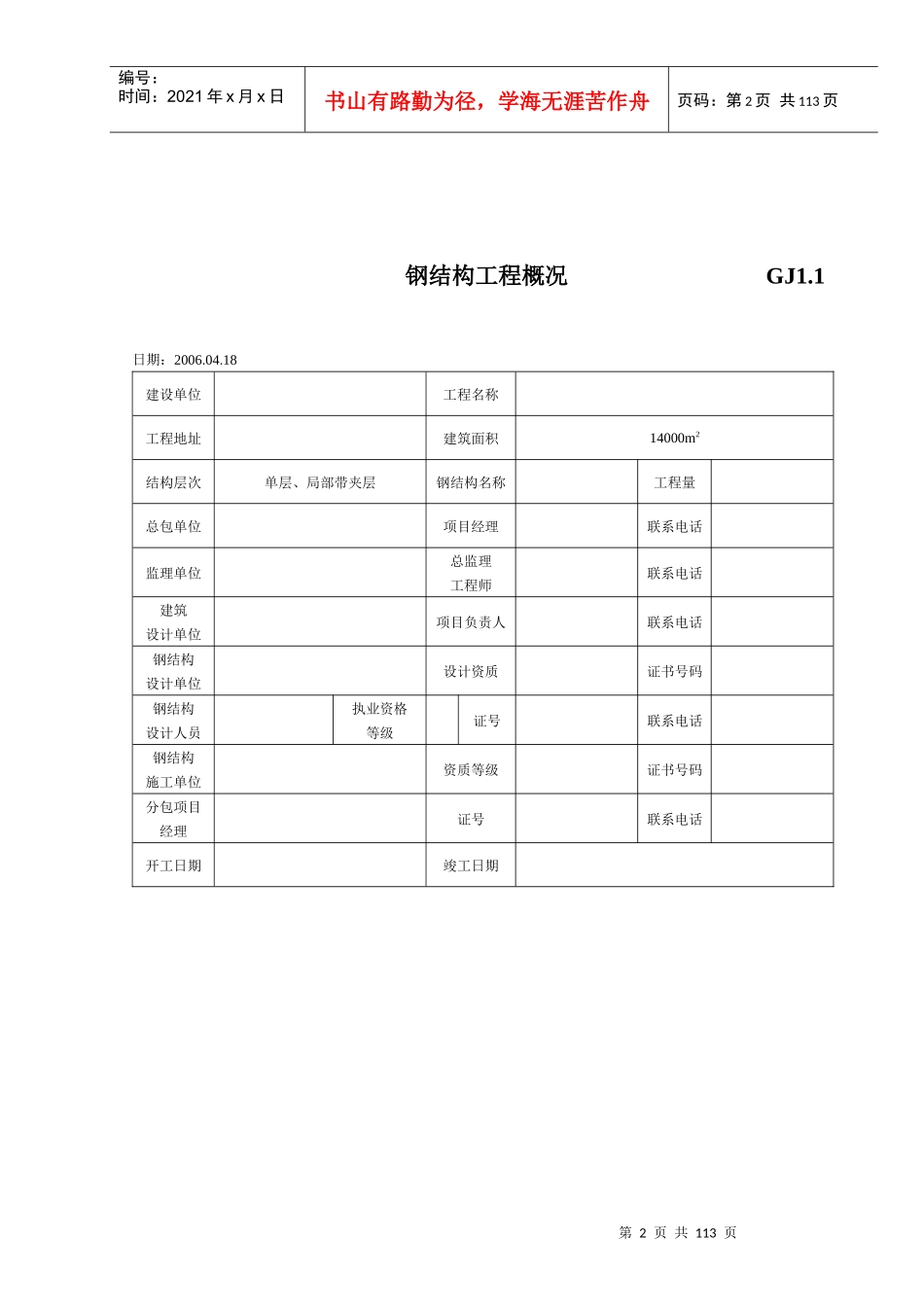

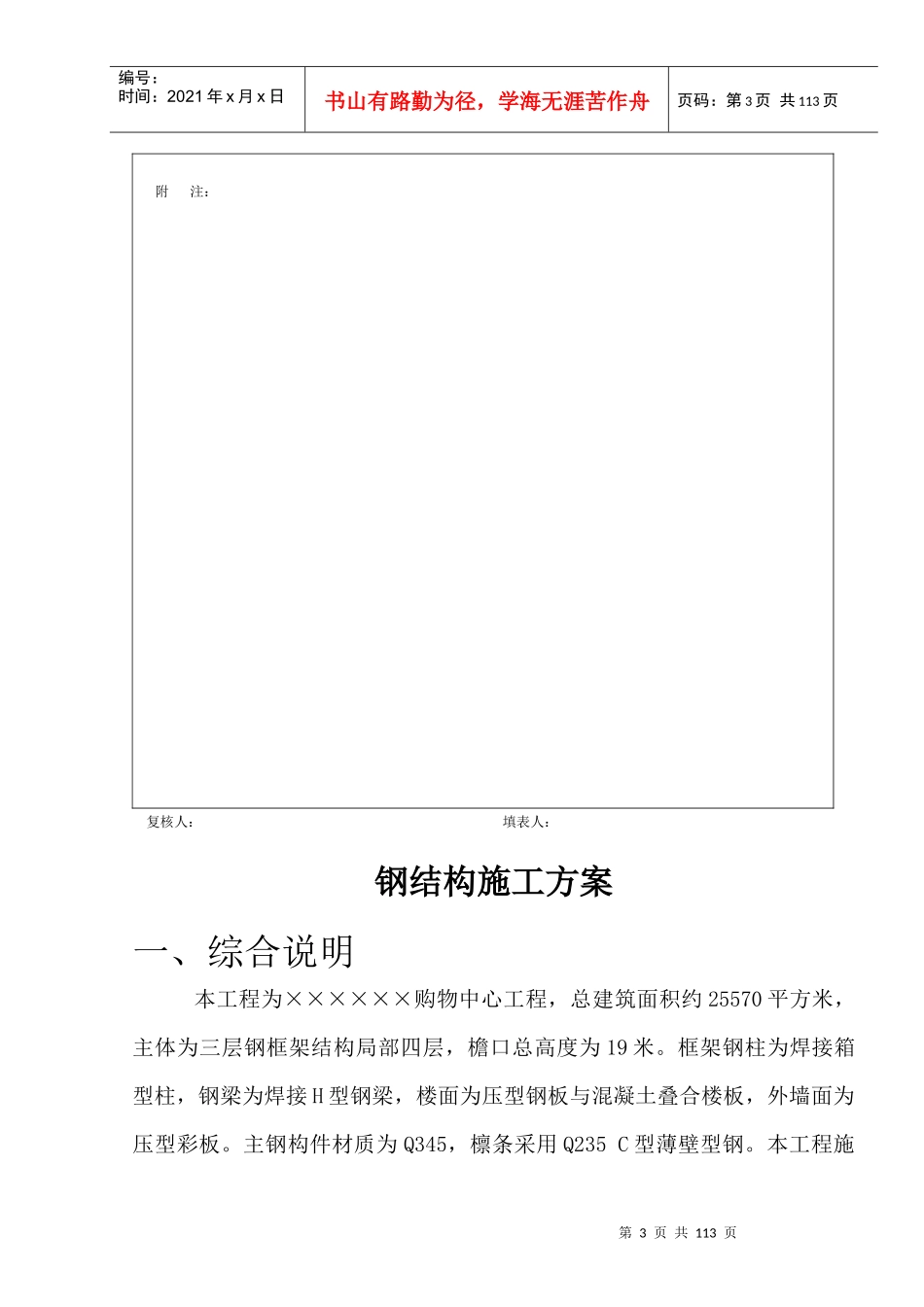

第1页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共113页钢结构工程资料大全第2页共113页第1页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共113页钢结构工程概况GJ1.1日期：2006.04.18建设单位工程名称工程地址建筑面积14000m2结构层次单层、局部带夹层钢结构名称工程量总包单位项目经理联系电话监理单位总监理工程师联系电话建筑设计单位项目负责人联系电话钢结构设计单位设计资质证书号码钢结构设计人员执业资格等级证号联系电话钢结构施工单位资质等级证书号码分包项目经理证号联系电话开工日期竣工日期第3页共113页第2页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共113页附注：复核人：填表人：钢结构施工方案一、综合说明本工程为××××××购物中心工程，总建筑面积约25570平方米，主体为三层钢框架结构局部四层，檐口总高度为19米。框架钢柱为焊接箱型柱，钢梁为焊接H型钢梁，楼面为压型钢板与混凝土叠合楼板，外墙面为压型彩板。主钢构件材质为Q345，檩条采用Q235C型薄壁型钢。本工程施第4页共113页第3页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共113页工范围包括钢结构系统的制作与现场安装施工。二、施工准备1.组织有关工程管理和技术人员对设计图纸进行会审。对图纸不明确及施工中有困难的地方，要与设计单位作好变更鉴证手续。2.根据施工图纸结合本单位的设备和技术条件，制定出工程的主体施工方案，并提出材料计划。3.对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。4.钢结构工程所使用的材料除应有质量证明书外，还应根据现行国家标准的规定作出复试检验，符合标准后方可使用。5.在钢结构工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。6.钢结构进入现场需进行构件检验并合理堆放，以便于构件进入现场后顺利的安装。7.现场吊装前，应在柱脚埋件上弹好十字线，同时将标高控制点设置好。现场场地应平整夯实，没有积水，并且要预留车道。三．施工进度安排按照工期要求20XX年7月8日开工至20XX年12月28日竣工，钢结构工程部分在土建施工的基础上保证工期计划，安排好施工进度，组织好施工，具体进度计划见施工进度计划表。四．劳动力计划第5页共113页第4页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共113页钢结构主体工程施工劳动力计划级别工种按工程施工阶段投入劳动力人数制作阶段安装阶段备注下料工8、组立工6、焊工104、矫正工4、钻孔工6、喷漆工6、司机22、电工22、起重工28、辅助工68、板材安装16设备维修工11五．主要施工机械设备钢结构工程主要施工机械设备序号机具名称数量备注1数控直条多头切割机2；2型钢自动组立机；3门式埋弧自动焊2；4半自动焊2；5H型钢矫正机2；6端面铣1；7抛丸除锈机1；8摇臂钻2；9剪板机2；10二氧化碳气体保护焊3；11碳弧气刨1；12带锯1；13万能铣床1；1450吨吊车2；15电焊机24；16扭矩扳手6；175吨倒链218气焊2六．钢结构制作与安装施工方法钢结构制作：本工程钢结构主框架钢柱采用焊接箱型柱，钢梁为焊接H型钢，构件数量多，工程量大，我公司采用先进的专用箱型柱生产设备电渣压力焊及焊接H型钢生产线进行制作。构件板材下料采用电脑下料自动切割快速准确，面板与腹板焊接采用门式埋弧自动焊焊接，保证焊接质量，构件除锈为抛丸第6页共113页第5页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共113页除锈。（一）．箱形柱的加工制作箱形柱是由四块钢板焊接而成，制作工艺与焊接H型钢大体相同，其工艺过程见流程图。箱形柱下料采用数控火焰切割机进行柱板切割，开坡口方法为碳弧气刨切割K型坡口，下料完成后进行调直校正，为保证柱身板拼装准确，需制备组装胎膜，组装顺序为：首先以上盖板为基准，然后放出横隔板与侧腹板的装配线，进行U型组立，最后组装下盖组装完成后进行焊接，柱身主体焊接采用埋...
