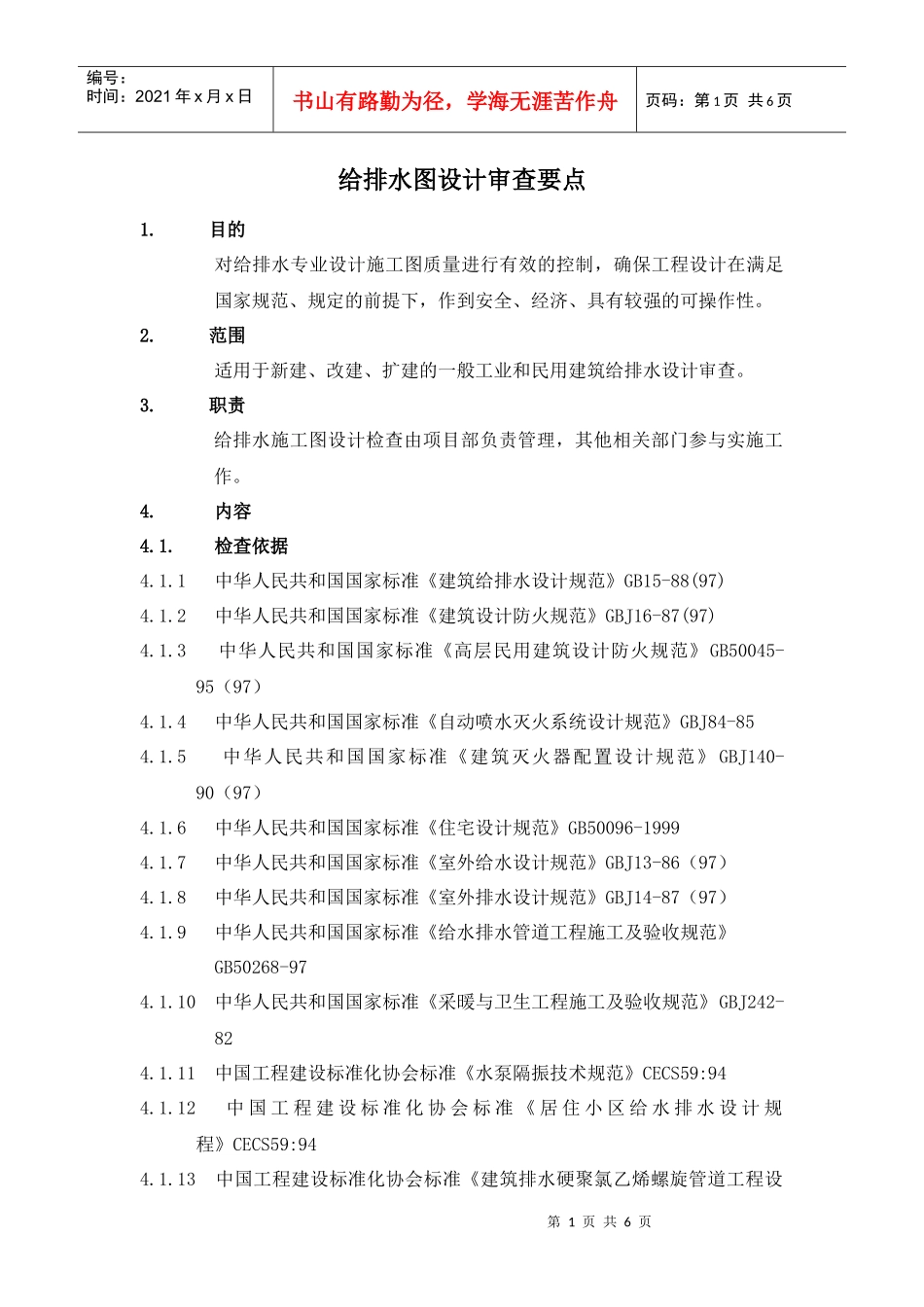

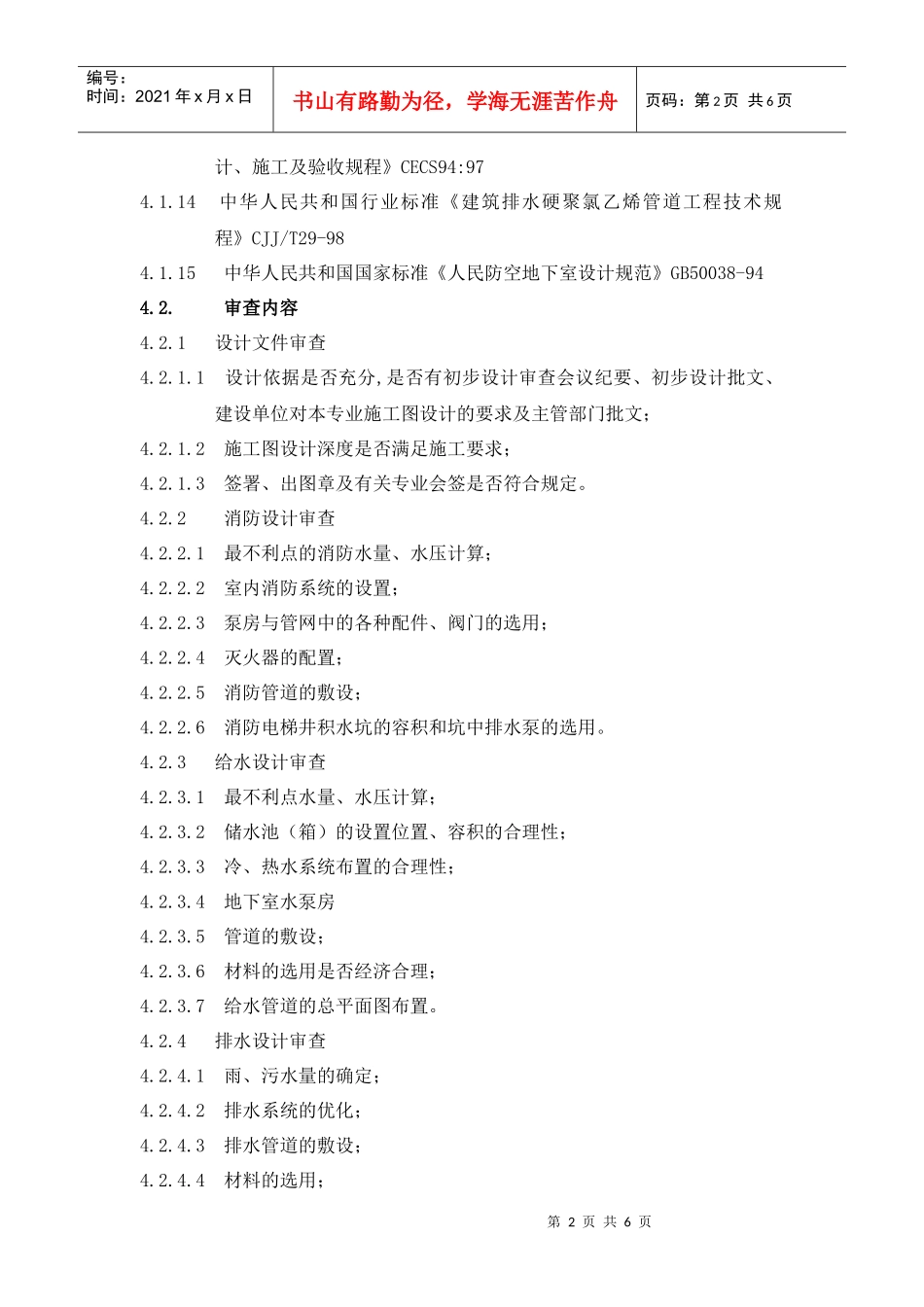

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页给排水图设计审查要点1.目的对给排水专业设计施工图质量进行有效的控制，确保工程设计在满足国家规范、规定的前提下，作到安全、经济、具有较强的可操作性。2.范围适用于新建、改建、扩建的一般工业和民用建筑给排水设计审查。3.职责给排水施工图设计检查由项目部负责管理，其他相关部门参与实施工作。4.内容4.1.检查依据4.1.1中华人民共和国国家标准《建筑给排水设计规范》GB15-88(97)4.1.2中华人民共和国国家标准《建筑设计防火规范》GBJ16-87(97)4.1.3中华人民共和国国家标准《高层民用建筑设计防火规范》GB50045-95（97）4.1.4中华人民共和国国家标准《自动喷水灭火系统设计规范》GBJ84-854.1.5中华人民共和国国家标准《建筑灭火器配置设计规范》GBJ140-90（97）4.1.6中华人民共和国国家标准《住宅设计规范》GB50096-19994.1.7中华人民共和国国家标准《室外给水设计规范》GBJ13-86（97）4.1.8中华人民共和国国家标准《室外排水设计规范》GBJ14-87（97）4.1.9中华人民共和国国家标准《给水排水管道工程施工及验收规范》GB50268-974.1.10中华人民共和国国家标准《采暖与卫生工程施工及验收规范》GBJ242-824.1.11中国工程建设标准化协会标准《水泵隔振技术规范》CECS59:944.1.12中国工程建设标准化协会标准《居住小区给水排水设计规程》CECS59:944.1.13中国工程建设标准化协会标准《建筑排水硬聚氯乙烯螺旋管道工程设第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页计、施工及验收规程》CECS94:974.1.14中华人民共和国行业标准《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-984.1.15中华人民共和国国家标准《人民防空地下室设计规范》GB50038-944.2.审查内容4.2.1设计文件审查4.2.1.1设计依据是否充分,是否有初步设计审查会议纪要、初步设计批文、建设单位对本专业施工图设计的要求及主管部门批文；4.2.1.2施工图设计深度是否满足施工要求；4.2.1.3签署、出图章及有关专业会签是否符合规定。4.2.2消防设计审查4.2.2.1最不利点的消防水量、水压计算；4.2.2.2室内消防系统的设置；4.2.2.3泵房与管网中的各种配件、阀门的选用；4.2.2.4灭火器的配置；4.2.2.5消防管道的敷设；4.2.2.6消防电梯井积水坑的容积和坑中排水泵的选用。4.2.3给水设计审查4.2.3.1最不利点水量、水压计算；4.2.3.2储水池（箱）的设置位置、容积的合理性；4.2.3.3冷、热水系统布置的合理性；4.2.3.4地下室水泵房4.2.3.5管道的敷设；4.2.3.6材料的选用是否经济合理；4.2.3.7给水管道的总平面图布置。4.2.4排水设计审查4.2.4.1雨、污水量的确定；4.2.4.2排水系统的优化；4.2.4.3排水管道的敷设；4.2.4.4材料的选用；第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页4.2.4.5室外检查井的间距及排水管的坡度；4.2.4.6排水管道的总平面布置。4.3.审查要点4.3.1消防设计审查要点4.3.1.1在建筑规划和建筑设计时，必须同时设计消防给水系统，并满足其相应水量、水压要求。GBJ16-87(97)第8.1.1、8.1.3条4.3.1.2高层建筑必须设置室内、外消火栓给水系统，保证其水量、水压满足最不利点灭火设施的要求。GBJ16-87(97)第7.1.1~7.1.3条4.3.1.3室外消防用水量，应按同一时间内的火灾次数和一次灭火用水量确定。GBJ16-87(97)第8.2.1、8.2.2条4.3.1.4高层建筑的消防用水量应按室内、外消防用水量之和计算。GB50045-95(97)第7.2.1、7.2.2、7.2.4条4.3.1.5车库应设室外消火栓给水系统，其水量应按最大的一座计算。GB50067-97第7.1.5、7.1.8、7.1.12条4.3.1.6多层建筑物，室外消防给水管道的布置应符合下列要求：A.环状管网的输水干管及环状管网输水的输水管均不应少于两条；B.环状管网应用阀门分成若干独立段；C.室外消防给水管道的最小直径不应小于100mm。GBJ16-87(97)第8.2.1、8.3.3条4.3.1.7高层建筑，室外消防给水管道应布置成环状，供消防车取水的消防水池应设取水口或取水井，消防水池有确保消防水量不作他用的技术措施，容量按消防用水量最...
