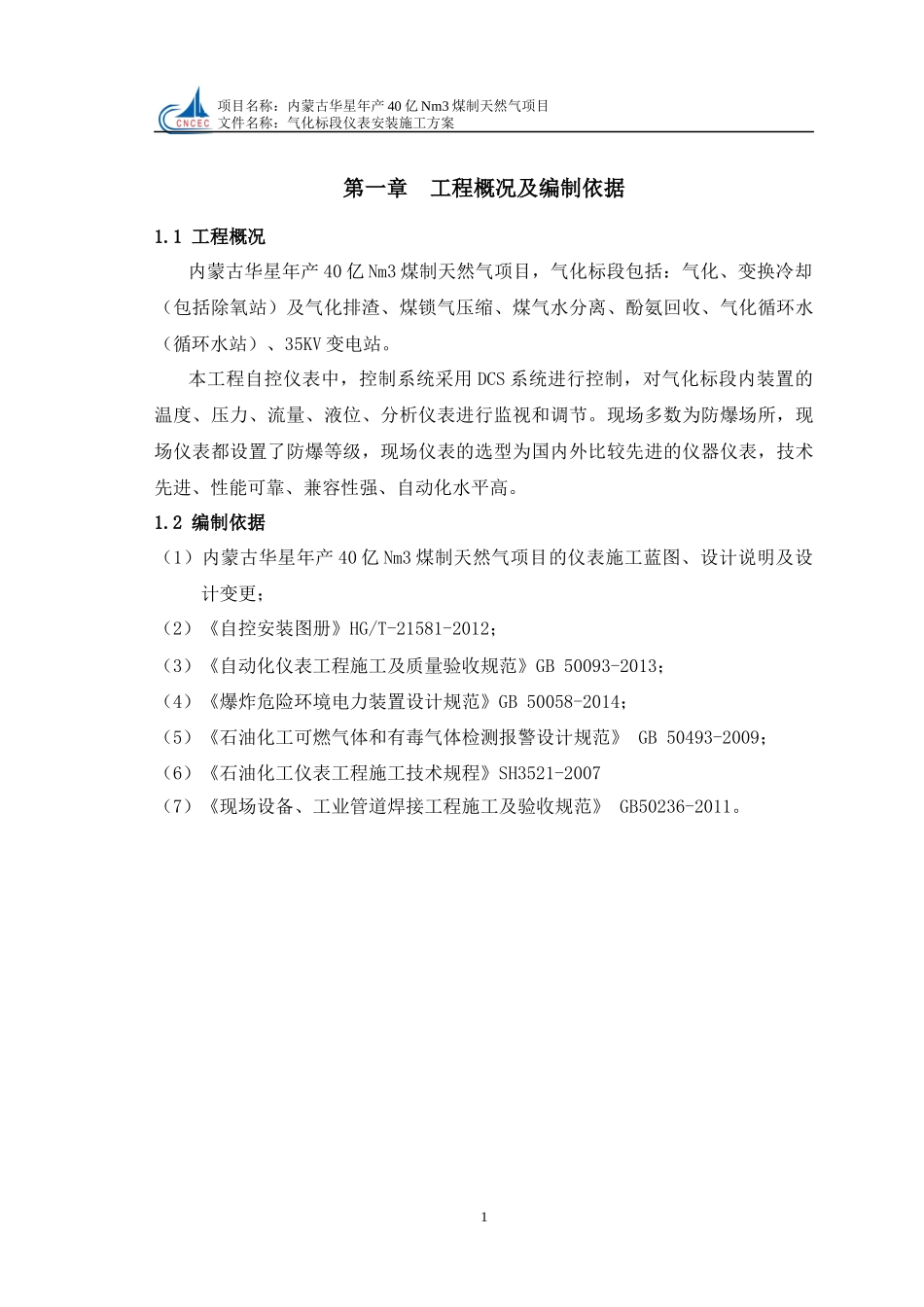

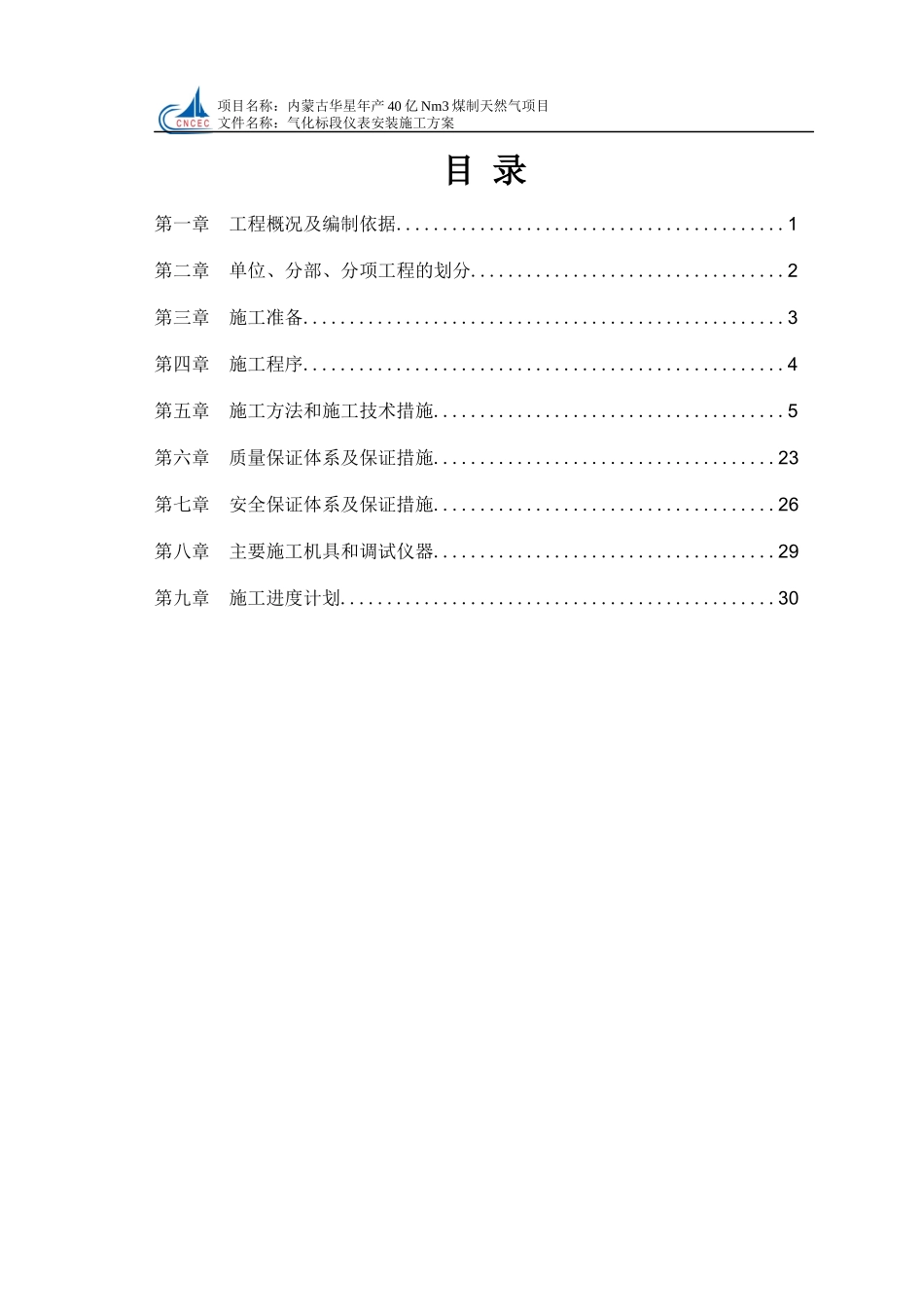

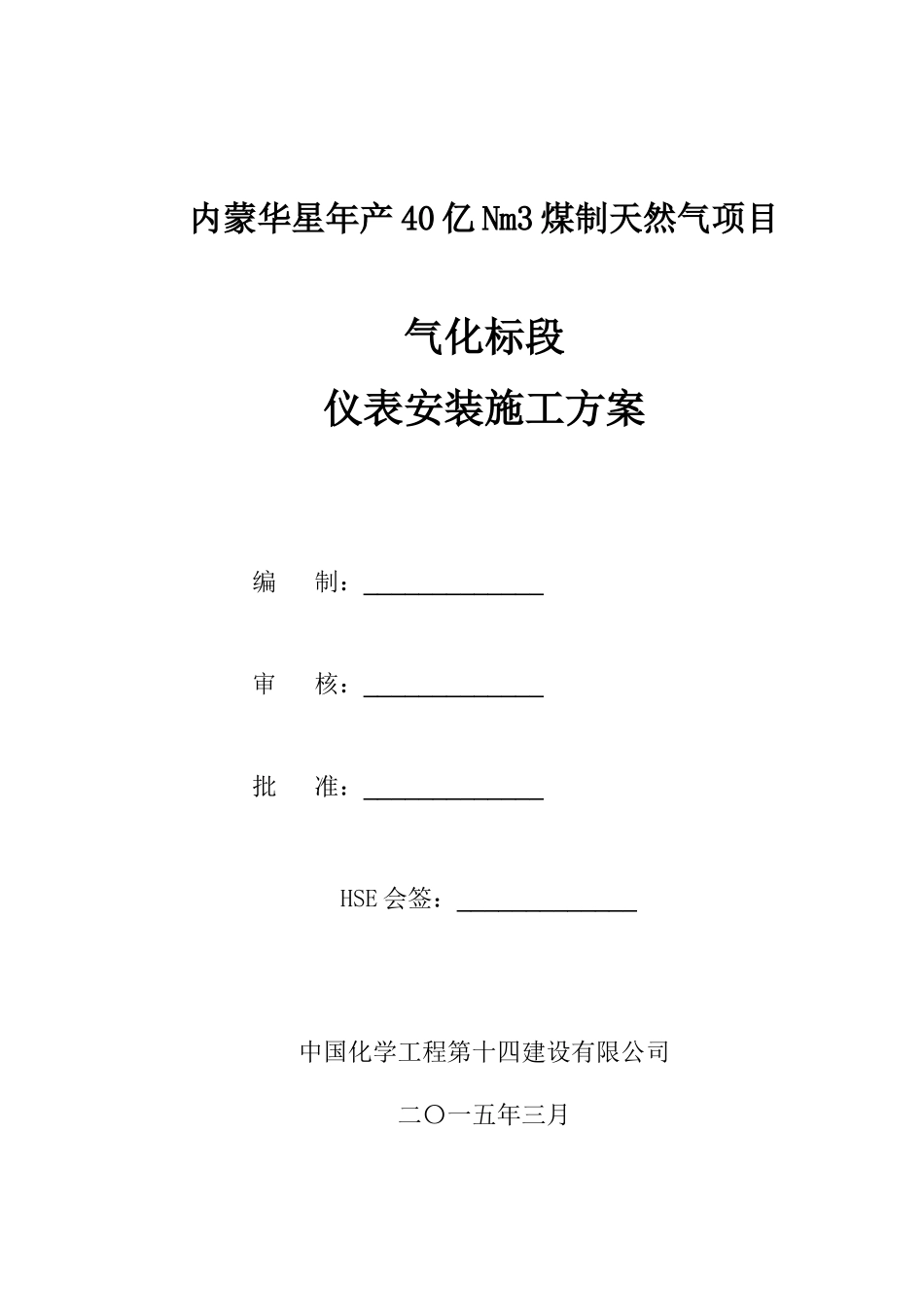

内蒙华星年产40亿Nm3煤制天然气项目气化标段仪表安装施工方案编制：_____________审核：_____________批准：_____________HSE会签：_____________中国化学工程第十四建设有限公司二〇一五年三月项目名称：内蒙古华星年产40亿Nm3煤制天然气项目文件名称：气化标段仪表安装施工方案目录第一章工程概况及编制依据..........................................1第二章单位、分部、分项工程的划分..................................2第三章施工准备....................................................3第四章施工程序....................................................4第五章施工方法和施工技术措施......................................5第六章质量保证体系及保证措施.....................................23第七章安全保证体系及保证措施.....................................26第八章主要施工机具和调试仪器.....................................29第九章施工进度计划...............................................30项目名称：内蒙古华星年产40亿Nm3煤制天然气项目文件名称：气化标段仪表安装施工方案第一章工程概况及编制依据1.1工程概况内蒙古华星年产40亿Nm3煤制天然气项目，气化标段包括：气化、变换冷却（包括除氧站）及气化排渣、煤锁气压缩、煤气水分离、酚氨回收、气化循环水（循环水站）、35KV变电站。本工程自控仪表中，控制系统采用DCS系统进行控制，对气化标段内装置的温度、压力、流量、液位、分析仪表进行监视和调节。现场多数为防爆场所，现场仪表都设置了防爆等级，现场仪表的选型为国内外比较先进的仪器仪表，技术先进、性能可靠、兼容性强、自动化水平高。1.2编制依据（1）内蒙古华星年产40亿Nm3煤制天然气项目的仪表施工蓝图、设计说明及设计变更；（2）《自控安装图册》HG/T-21581-2012；（3）《自动化仪表工程施工及质量验收规范》GB50093-2013；（4）《爆炸危险环境电力装置设计规范》GB50058-2014；（5）《石油化工可燃气体和有毒气体检测报警设计规范》GB50493-2009；（6）《石油化工仪表工程施工技术规程》SH3521-2007（7）《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011。1项目名称：内蒙古华星年产40亿Nm3煤制天然气项目文件名称：气化标段仪表安装施工方案第二章单位、分部、分项工程的划分2.1单位工程的划分根据业主和监理批准，总包划分的单位工程划分。2.2分部工程的划分按单位工程划分相对应的分部工程。2.3分项工程的划分见以下分项明细表：分项明细表分部工程分项工程仪表安装分部工程1、仪表一次调试2、温度仪表安装3、压力仪表安装4、流量仪表安装5、液位仪表安装6、调节阀、开关阀安装7、仪表盘柜操作台安装8、桥架安装9、穿线管敷设10、电缆敷设11、导压管线敷设12、气源管线敷设13、检测仪表回路调校14、调节仪表回路调校15、报警联锁调试2项目名称：内蒙古华星年产40亿Nm3煤制天然气项目文件名称：气化标段仪表安装施工方案第三章施工准备3.1施工人员选择（1）施工班长由现任仪表班长担任；（2）施工人员中仪表工选择技术素质较高,有施工经验的人员；（3）仪表调试人员由持相关有效证件人员担任。3.2施工人员的技术准备（1）施工前由设计院与施工单位进行图纸会审和技术交底；施工技术人员向施工班组进行技术交底，交底内容包括：图纸要求，规范标准，施工步骤、技术、质量、安全措施和检验方法等；（2）组织施工人员熟悉图纸及有关资料标准规范，专门进行针对性训练和技术培训。3.3劳动力计划（详见人力计划表）根据气化标段工程量，本项目拟安排的仪表安装和调试人员以及其它辅助工种如下表：3序号工种人数（人）备注1仪表工/2辅助工/3焊工/持证上岗4起重工/持证上岗5调试工/持证上岗6临时电电工/持证上岗7汇总/项目名称：内蒙古华星年产40亿Nm3煤制天然气项目文件名称：气化标段仪表安装施工方案第四章施工程序4设计图纸技术交底、熟悉施工图、技术资料，编制详细的施工方案，提供设备、材料计划，施工现场条件检查控制室预埋件确认盘、机柜开箱检查确认认仪表开箱检查确认检测回路信号校接线接地系统安装D...
