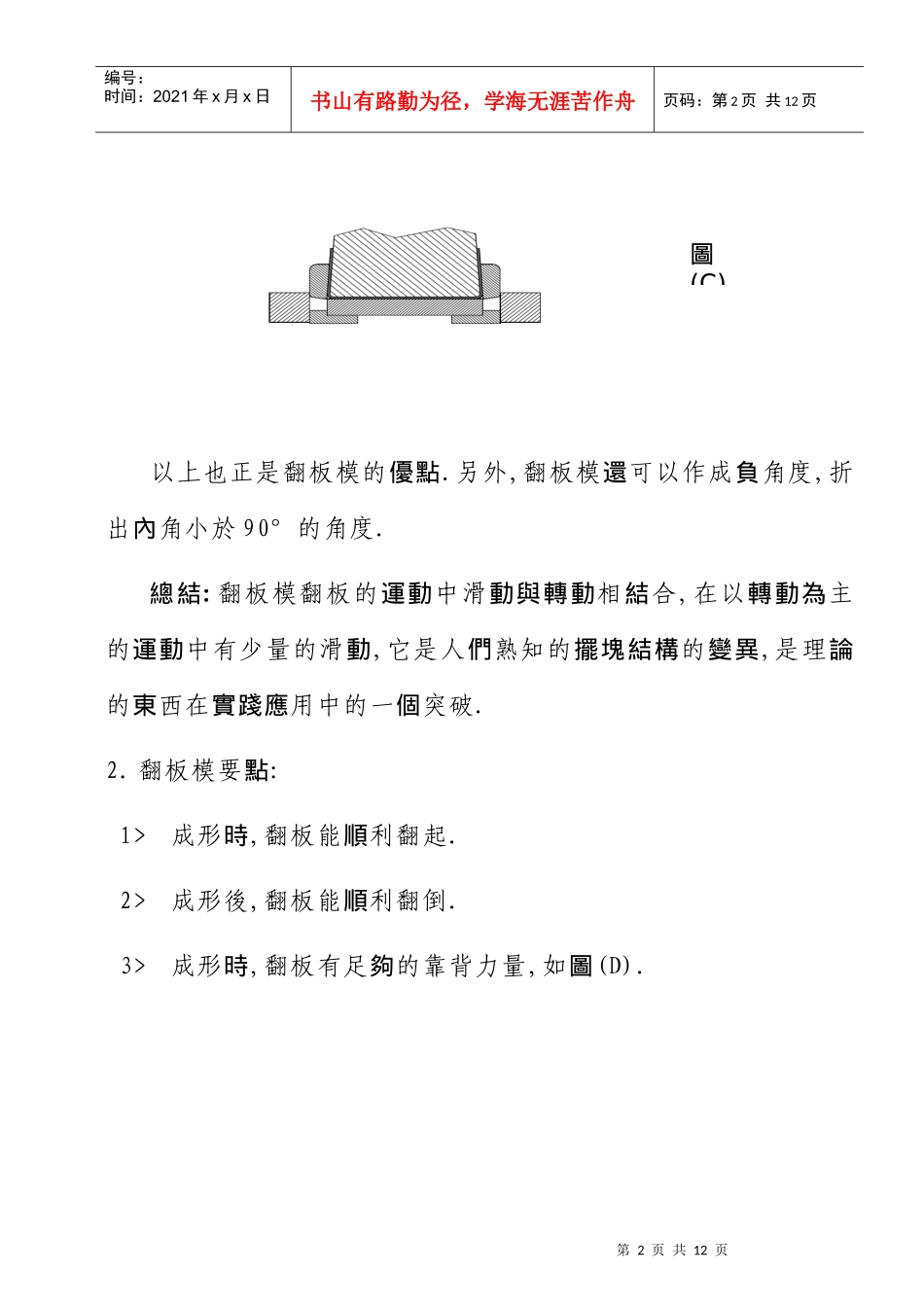

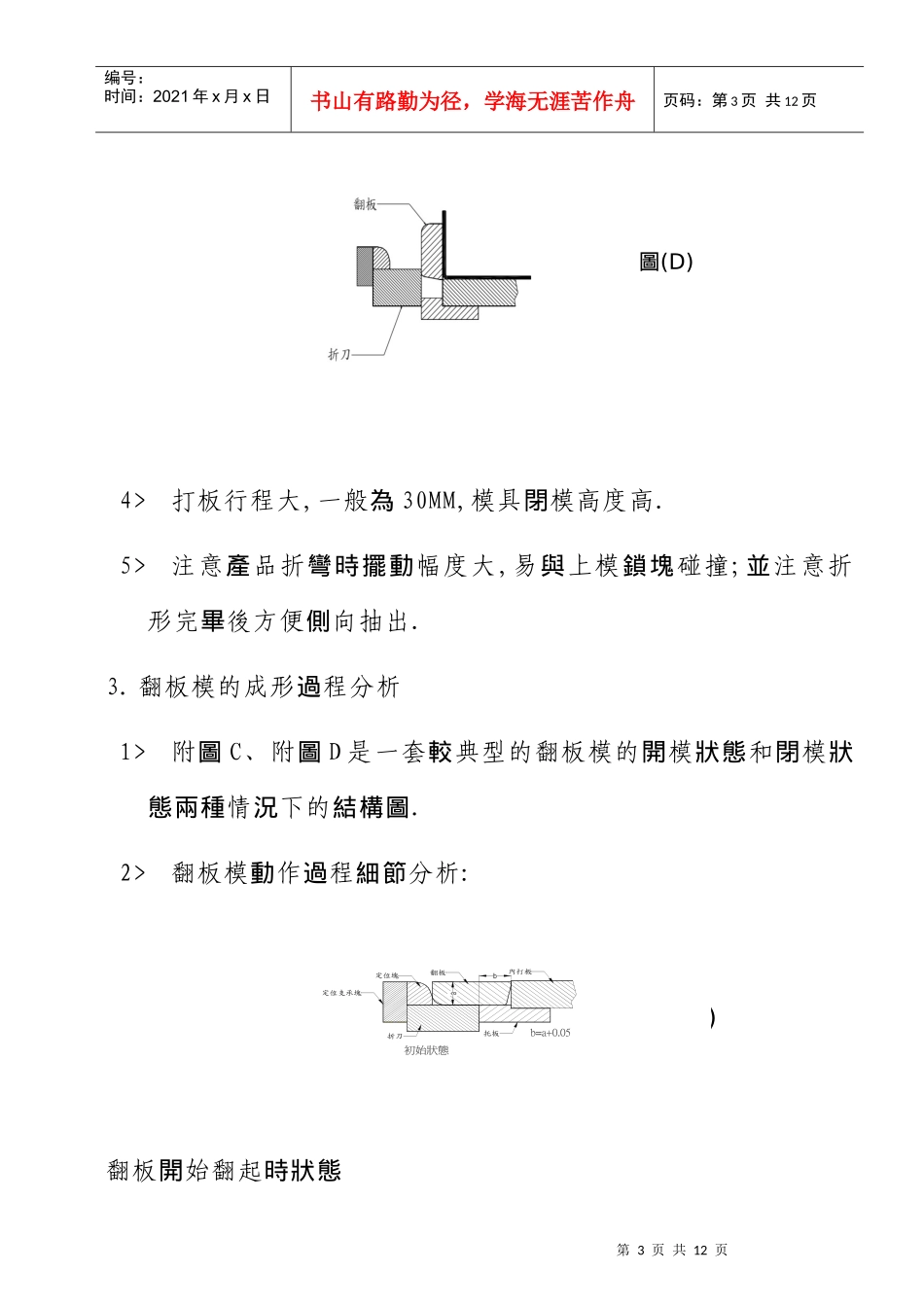

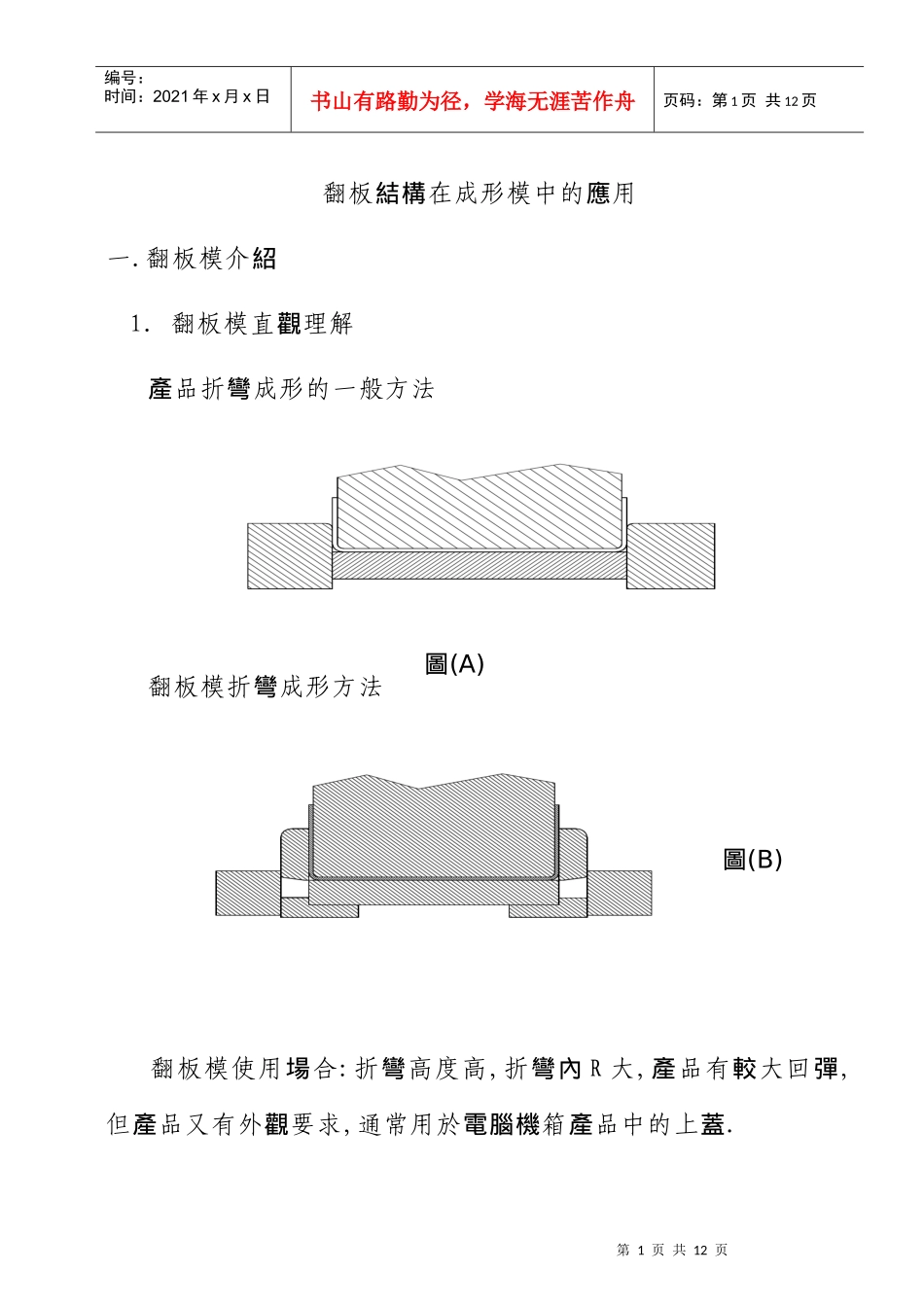

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页翻板結構在成形模中的應用一.翻板模介紹1.翻板模直觀理解產品折彎成形的一般方法翻板模折彎成形方法翻板模使用場合:折彎高度高,折彎內R大,產品有較大回彈,但產品又有外觀要求,通常用於電腦機箱產品中的上蓋.圖(A)圖(B)第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页以上也正是翻板模的優點.另外,翻板模還可以作成負角度,折出內角小於90°的角度.總結:翻板模翻板的運動中滑動與轉動相結合,在以轉動為主的運動中有少量的滑動,它是人們熟知的擺塊結構的變異,是理論的東西在實踐應用中的一個突破.2.翻板模要點:1>成形時,翻板能順利翻起.2>成形後,翻板能順利翻倒.3>成形時,翻板有足夠的靠背力量,如圖(D).圖(C)第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页4>打板行程大,一般為30MM,模具閉模高度高.5>注意產品折彎時擺動幅度大,易與上模鎖塊碰撞;並注意折形完畢後方便側向抽出.3.翻板模的成形過程分析1>附圖C、附圖D是一套較典型的翻板模的開模狀態和閉模狀態兩種情況下的結構圖.2>翻板模動作過程細節分析:翻板開始翻起時狀態圖(D)圖(E)第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页翻板成形時之狀態翻板成形後開模時狀態:圖(F)圖(G)圖(H)第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页這段運動過程是打板頂著成形後的產品向上運動一段距離但翻板不動表明產品與翻板間也有少許摩擦.翻板被頂出下模時狀態.3>翻板結構在開模時,翻板平放在折刀上面,打板與下折刀所形成的寬等於翻板的厚度,這個寬度由托板來控制,當打板向下運動時材料帶動翻板繞折刀尖角點轉動,當翻板厚度方向完全滑入打板與折刀所形成的槽內且低於折刀面4~6MM時,左右兩塊翻板就形成了一個U形框,這時產品成形完畢.開模時打板上升,當定位塊接觸翻板尖點時,托板帶動翻板離開折刀面<如下圖>,此時翻板與托板接觸只一小段支撐段,在翻板重力作用下,翻板繞支撐段向下倒,翻板和材料脫開.圖(I)第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页二.翻板模設計中易出現的問題點:1.翻板無法進入折刀造成不能折形.原因:1>打板行程太短,翻板立起後無法進入折塊2>倒圓角造成滑出.問題解決方法:(1).翻板厚度若為20MM的話,下打板行程則要為30MM,這樣有10MM在折彎過程中可以靠在折刀內.(2).禁止在折刀上倒角,最好也不要在翻板上作倒角,以保証靠背直面為10MM.圖(J)圖K第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页2.翻板折形完畢後不易倒下.改善過程:將翻板底部作成如圖所示形狀,並在其后部倒圓角R2,這樣它與托板就形成了點接觸,從而容易翻倒.圖(O)圖(P)圖L第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共12页那麼,翻板模的結構經改善后就得到了如下圖所示的結構,它既不存在翻板不能進入折刀從而造成不能成形,也不存在翻板在運動時無法翻起的毛病,更不會有翻板折形完畢后翻板不易倒下的問題.三.翻板細部尺寸及注意事項圖Q第9页共12页第8页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共12页1.從圖可以看出在合模以後,活動板背靠折刀接觸高度在8~10MM之間有利於活動板不會跑出,下折刀也與活動板接觸的角必須尖角以便活動板能圍繞此尖點旋轉才能使活動板根部緊貼在模的根部利於產品成型.2.在合模過程中因下折刀受力很大如銑深太淺,則有可能會使折刀容易損壞所以一般下折刀在下墊板上銑8~10MM深.3.打板與下折刀的間隙一般取0.05MM,間隙過大則會造成產品在成型時引起的誤差,因為合模時有可能活動板未與下折刀緊密接觸(如活動板上跑等因素).圖R第10页共12页第9页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共12页4.因活動結構打板行程很...
