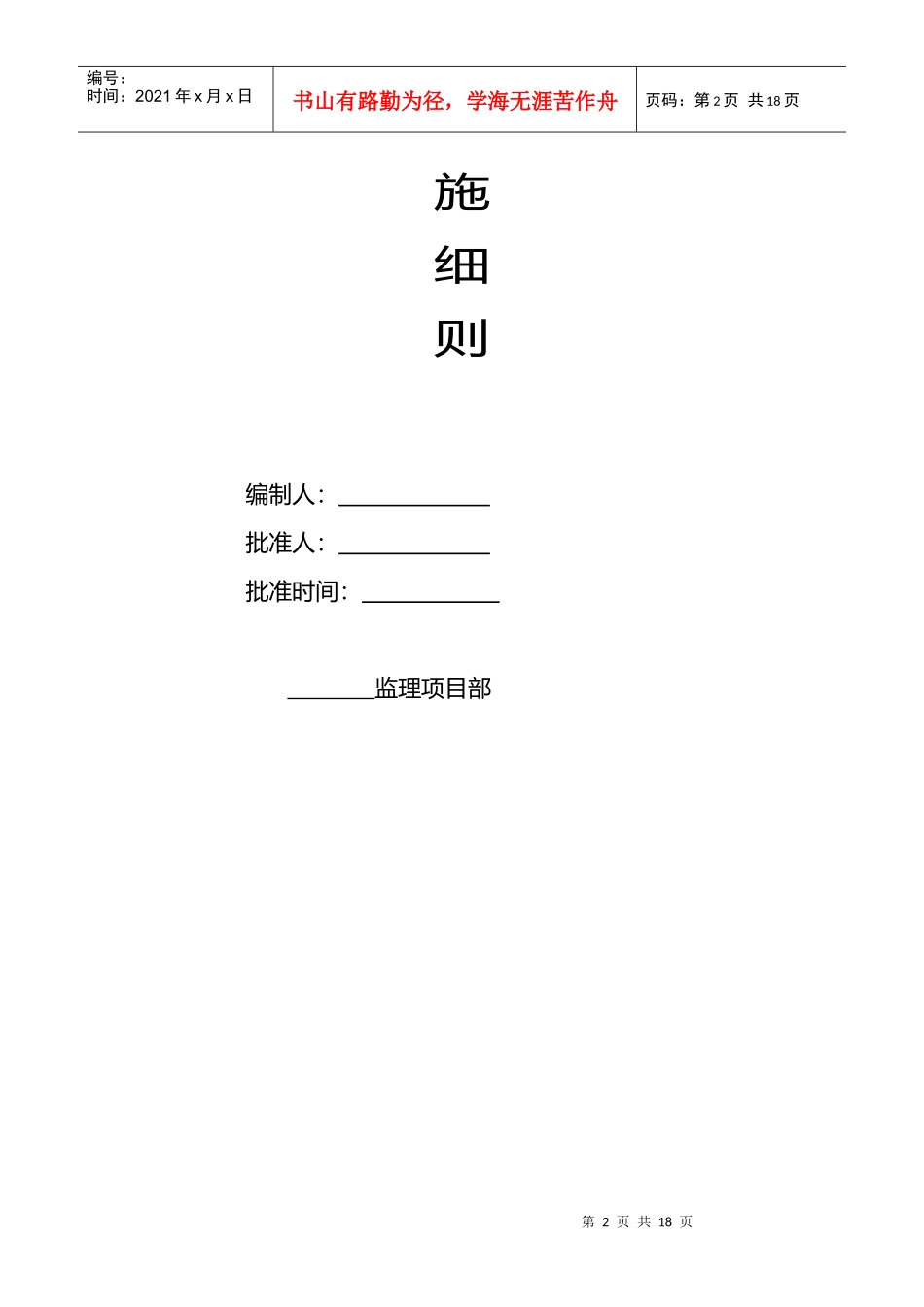

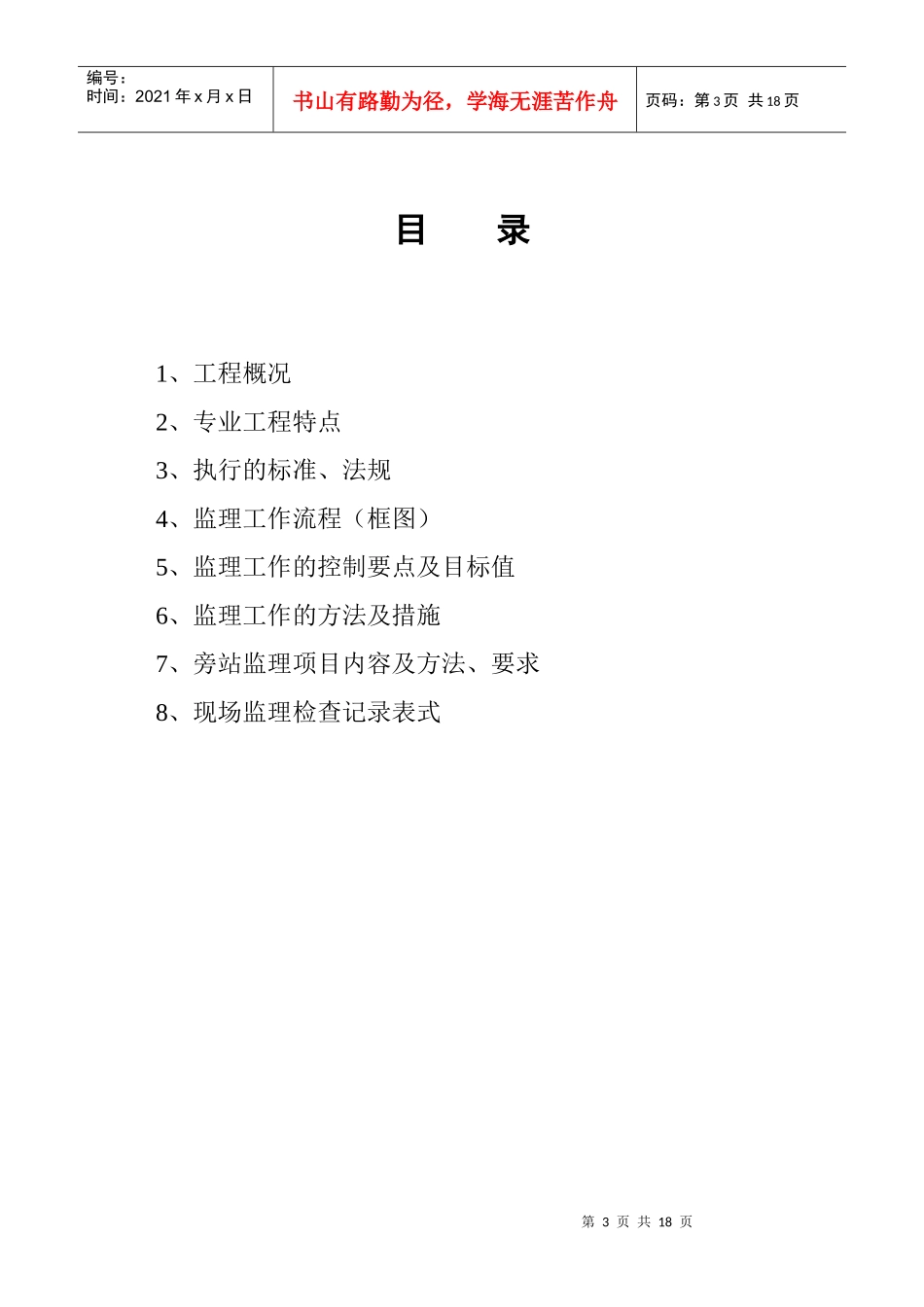

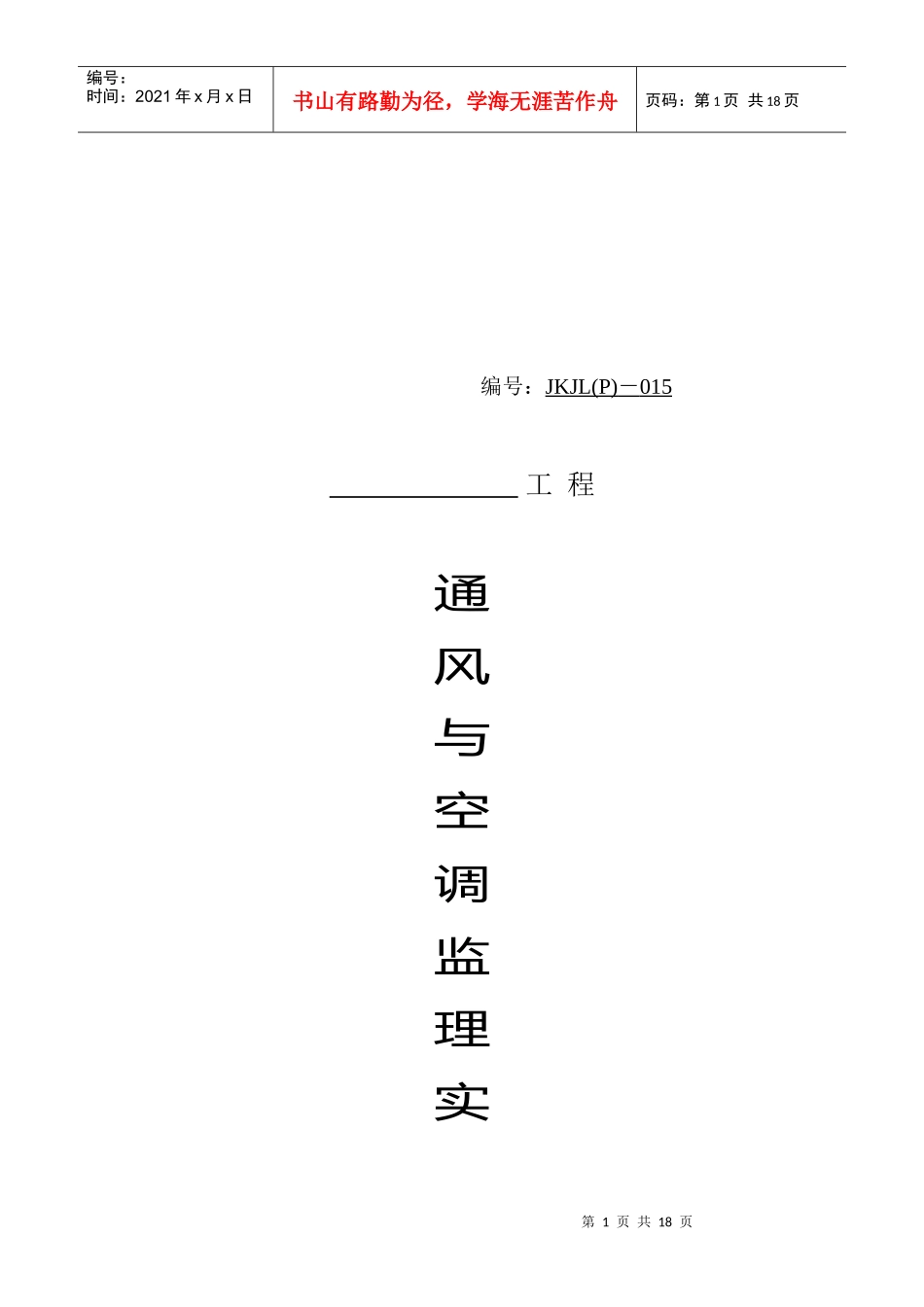

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页编号：JKJL(P)－015工程通风与空调监理实第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页施细则编制人：批准人：批准时间：监理项目部第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页目录1、工程概况2、专业工程特点3、执行的标准、法规4、监理工作流程（框图）5、监理工作的控制要点及目标值6、监理工作的方法及措施7、旁站监理项目内容及方法、要求8、现场监理检查记录表式第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页通风与空调工程监理实施细则一、工程概况1、工程位于路号，总建筑面积平方米，开工时间为年月日，计划竣工日期为年月日。2、空调工程概况与特点（略）二、专业工程特点（略）三、主要监理依据1、工程承包合同2、施工图纸及其他有关设计文件3、《通风与空调工程施工质量验收规范》（GB50243－2002）4、《工业金属管道工程施工及验收规范》（GB50235－97）5、《现场设备、工业管道焊接工程施工验收规范》（GB50236－98）6、《压缩机、风机、泵安装工程施工及验收规范》（GB50275-98）7、《制冷设备、空气分离设备安装工程施工及验收规范》（GB50274－98）四、通风空调工程有关监理工作流程1、材料、设备进场检验工作流程第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页业主向商检局报验进口材料设备第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页2、进口材料、设备进厂检验监理工作流程材料、设备进场承包方自检质保书、合格证承包方提交报验单(附材料自检记录、材料清单、质保书或合格证及有关的性能检验报告)外送检验（必要时）设备开箱验收审核否可材料、设备投入现场使用商检局签署产品使用合格证参与进口设备开箱验收进口材料监理抽查业主、监理单位、施工单位共同进行联动试车使用使用可可业主向商检局报验进口材料设备第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页3、隐蔽工程验收监理工作流程隐蔽工程施工单位自检合格承包方向监理报验检查结果审核（监理工程整改承包方签署隐蔽工程验收单（监理工程师）合格不合格进行下一道工序第8页共18页第7页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共18页4、检验批、分项工程、分部（子分部）工程质量验收监理工作流程检验批、分项工程工程完工自检合格承包方填报检验批、分项工程、分部（子分部）工程报验单承包方现场检查专业监理工程师平行检测（检验测试）专业监理工程师资料审查专业监理工程师检验批、分项工程检查结果审核（监理工程师）签署检验批、分项工程验收记录（监理工程师）不合格不合格合格合格第9页共18页第8页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共18页五、监理质量控制要点及控制目标1、风管及配件制作1）风管的材料品种、规格、性能与厚度应符合设计和现行国家产品标准的规定；2）风管系统强度和严密性试验；风管强度应能满足在1.5倍工作压力下接缝处无开裂矩形风管允许风量应符合以下规定低压系统风管QL≤0.1056P0.65中压系统风管QM≤0.0352P0.65高压系统风管QH≤0.0117P0.65低压、中压圆形金属风管允许漏风量为矩形风管规定值的50％●低压系统风管每10m接缝检查一次，漏光点不大于2处，且100m接缝平均不大于16处；中压系统风管每10m接缝检查一次，漏光点不大于1处，每100m接缝平均不大于8处，高压系统应全数进行漏风量测试。漏光检测中发现条形缝漏光应作密封处理。3）风管的连接质量控制板材拼接的咬口缝应错开，不得有十字型拼接缝；法兰规格应符合规范规定；螺栓及铆钉孔间距应符合规范规定；无法兰连接风管的薄钢板法兰高度参照金属法兰风管的规定执行。4）风管的加固质量控制：圆形风管（不包...
