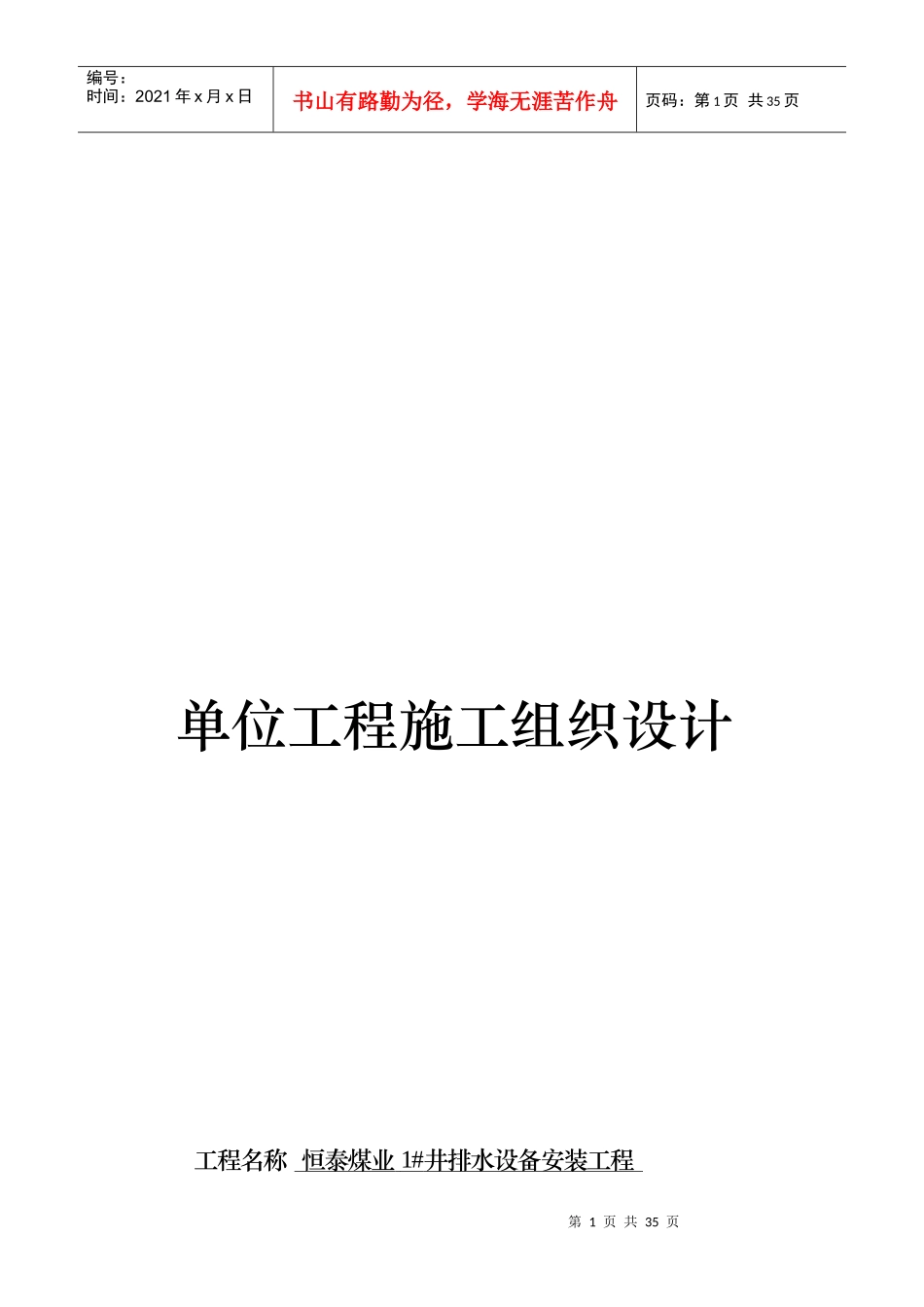

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页单位工程施工组织设计工程名称恒泰煤业1#井排水设备安装工程第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页工程地址内蒙古鄂尔多斯市碾盘梁乡编制单位(公章)参加编制人员吕新军孙树涛工程技术负责人吕新军编制日期2008.11.20施工组织设计第一章工程概况一、工程概况1、鄂尔多斯市碾盘梁煤矿一号井设备安装工程是该煤矿改扩建项目中的一部分，其中由我公司承担供排水管路和排水的设备安装和供电设备设施的安装工程。2、设计主要技术标准：勘探资料表明矿井正常涌水量25m3/h矿井最大涌水量为35m3/h井筒垂深94m，因此，水泵选用MD46-30¿6型三台，标称流量为46m3/s，标称扬程为180m，转速2950r/min，一台工作，一台备用，一台检修。为了减少阻力损失，降低电能损耗，提高水泵运行效率，采用无底阀排水。第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页电机：YB系列三台，转速2950r/min，额定功率为45kW，额定电压为660V。排水管：外径108mm，壁厚5mm的无缝钢管。吸水管：外径133mm，壁厚5mm的无缝钢管。电控：由井下中央变电所直接控制，中央变电所设就地操作按钮。设计确定排水管路为两趟，沿主井井筒一侧敷设两趟排水管路,将水排至地面沉淀池接地面排水管网。根据初步设计，水泵选用选用三台MD46-30¿6型水泵，一台工作，第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页一台备用，一台检修。该水泵标称流量为46m3/h，标称扬程为180m,转速2950r/min。二、井田概况：1、交通位置：本区交通运输以公路为主，铁路为辅。在本区南部有109国道（北京—拉萨）和S213省道（包头—府谷），距离约3km；西部有210国道，与煤矿相距约4km。另外，煤矿西侧有新建的碾竹运煤公路，大约2.4km，煤矿西侧有包（包头）～神（神木）铁路通过，区中心距包神铁路潮脑沟煤炭集装站约15km。故本区交通条件十分便利。2.地质特征：碾盘梁煤矿一井位于鄂尔多斯市东胜区境内，行政区划隶属鄂尔多斯市东胜区铜川镇。其地理坐标为：东经：110°01′06″～110°02′55″北纬：39°50′47″～39°51′58″东胜煤田位于鄂尔多斯高原东北部，而本区位于东胜煤田的中部。区内地形总体表现为南高北低之特点，在此基础上又表现为中部高两侧低之变化趋势。最高点位于区内东南角的865号孔附近，海拔标高为1445.10m；最低点位于井田北部的冲沟内，海拔标高为1354.3m；最大地形标高差为90.8m，一般地形海拔标高在1380～1420m之间，一般地形海拔标高差为40m左右。本区低矮山丘广布，冲沟、沟谷发育，第四系广泛分布，基岩大面积出露，植被稀疏，具高原丘陵侵蚀区地貌特征。第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页3、水文地质：东胜煤田位于鄂尔多斯高原北部，海拔标高1200～1400米，地形中部高，向南北两侧逐渐降低。沿泊尔江海～东胜～朝脑梁一带地形较高，海拔标高一般1400～1500m，构成区域地表分水岭，俗称“东胜梁”。最高点位于东胜东南约18km处的神山上海拔标高1584m，煤田内地形切割强烈，沟谷纵横，沟谷纵横，具侵蚀性丘陵地貌特征，东胜梁南侧主要沟谷有乌兰木伦河，勃牛川等，其北侧主要沟谷有罕台川，西柳河、哈什拉川等，均属黄河流域水系。除南部的个别大的沟谷有水量较小的常溪流外，一般均为季节性沟谷，旱季干涸无水，雨季暴雨后可形成洪流，水量较大，历时短暂。本区水系较为发育，东侧为纳林沟，为水塔沟的支沟，西侧为哈什拉川，沟谷常年有水，在枯水季节水量较小，但在丰雨季节，可形成短暂的溪流或洪流，洪流具有历时短、流量较大的特点。大气降水在地表形成迳流后向西北汇入哈什拉川内，最后在达拉特旗境内注入黄河。4、电源条件两路电源一路引东胜东郊110kV变电站，距离本矿井地面工业场地3.0km左右,另一路引铜川35kV变电站，距离本矿井地面工业场地5.0km左右。电压等级10kV。第二章施工组织方案一...
