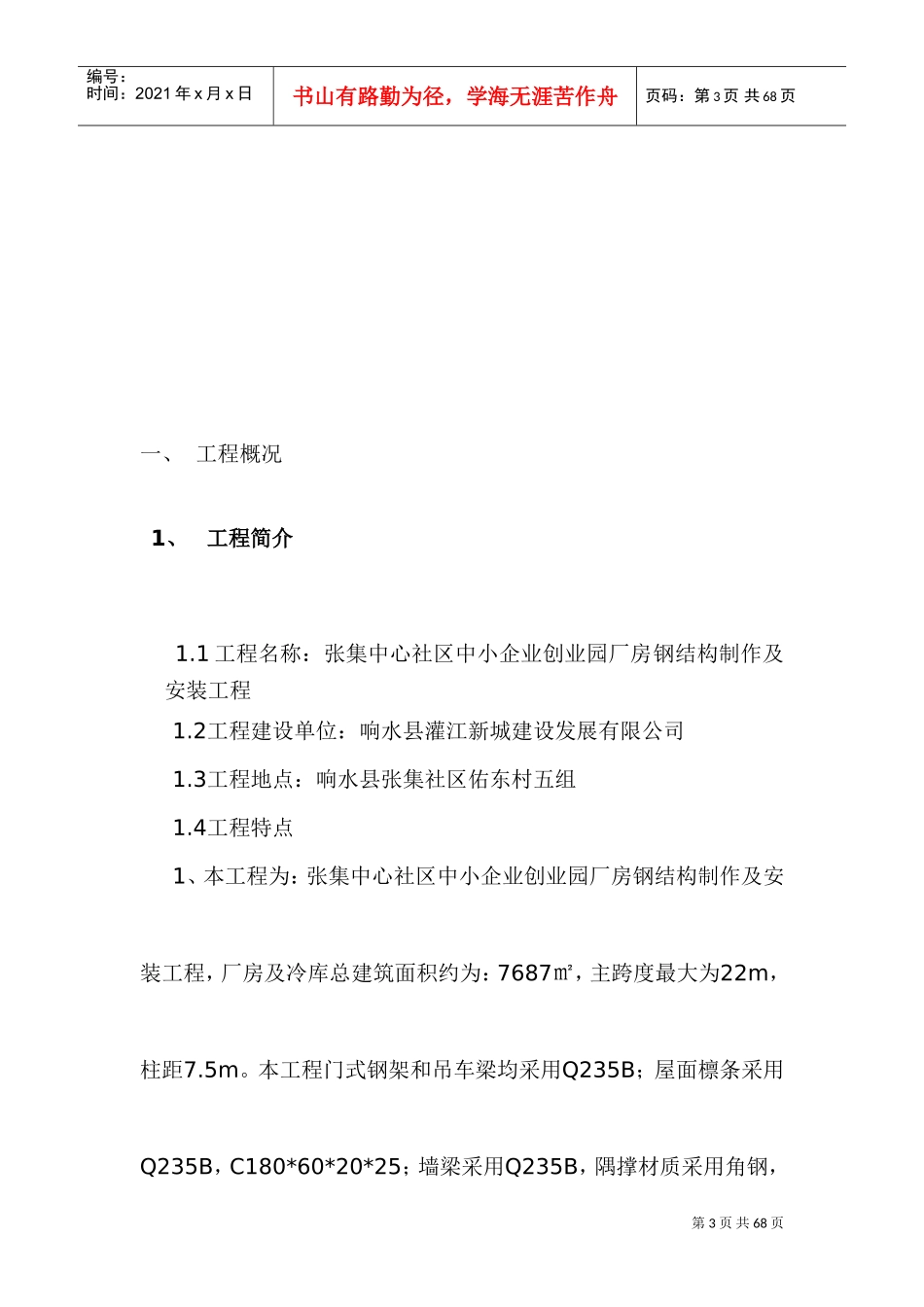

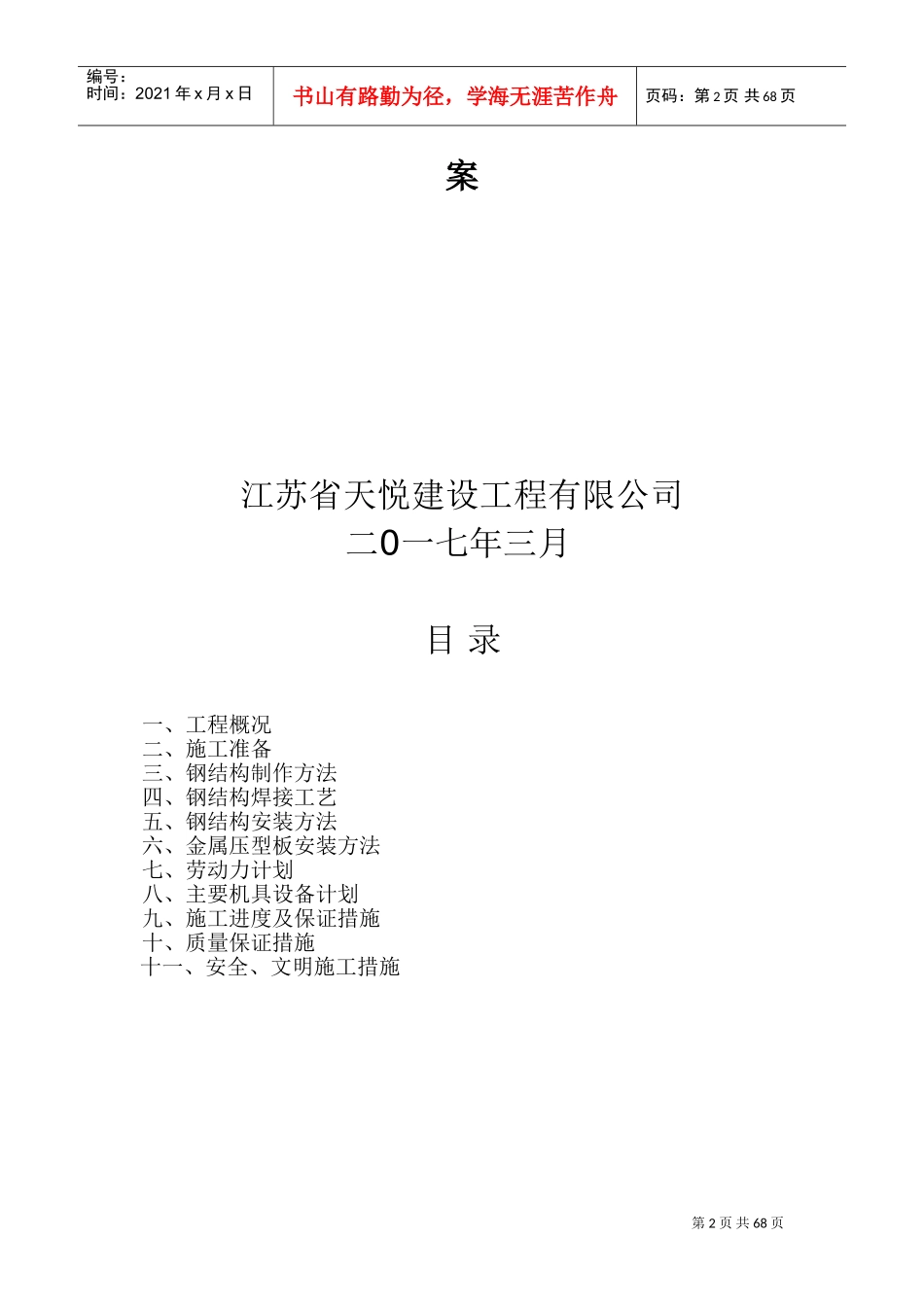

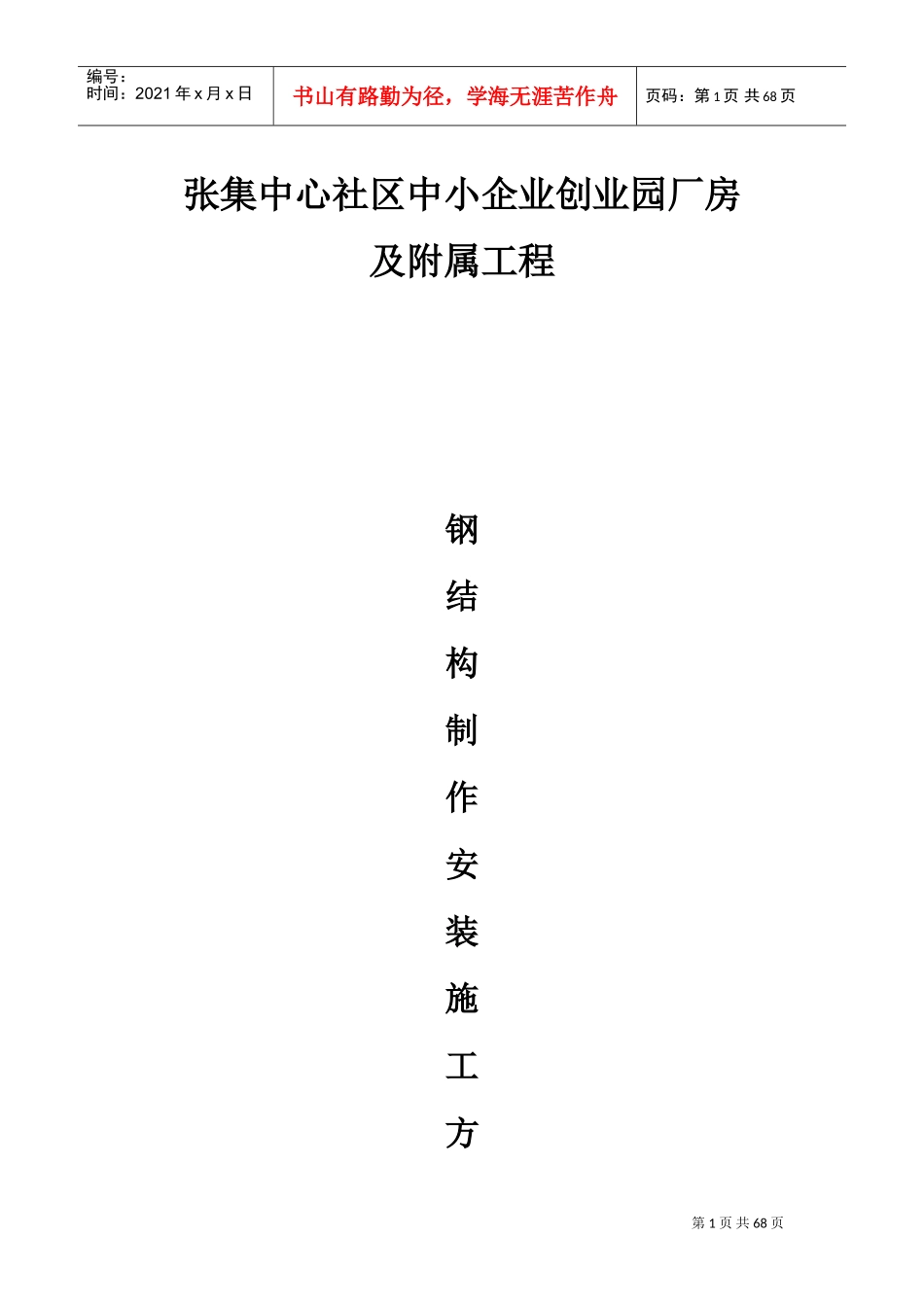

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页张集中心社区中小企业创业园厂房及附属工程钢结构制作安装施工方第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页案江苏省天悦建设工程有限公司二0一七年三月目录一、工程概况二、施工准备三、钢结构制作方法四、钢结构焊接工艺五、钢结构安装方法六、金属压型板安装方法七、劳动力计划八、主要机具设备计划九、施工进度及保证措施十、质量保证措施十一、安全、文明施工措施第3页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页一、工程概况1、工程简介1.1工程名称：张集中心社区中小企业创业园厂房钢结构制作及安装工程1.2工程建设单位：响水县灌江新城建设发展有限公司1.3工程地点：响水县张集社区佑东村五组1.4工程特点1、本工程为：张集中心社区中小企业创业园厂房钢结构制作及安装工程，厂房及冷库总建筑面积约为：7687㎡，主跨度最大为22m，柱距7.5m。本工程门式钢架和吊车梁均采用Q235B；屋面檩条采用Q235B，C180*60*20*25；墙梁采用Q235B，隅撑材质采用角钢，第4页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共68页柱间支撑材质采用角钢。2、屋面为彩钢压型板，钢板厚度0.5mm；3、屋面为自然排水，屋面坡度为15%。2、编制依据1钢结构工程施工质量验收规范GB50205-20012冷弯薄壁型钢结构技术规范GB50018-20023建筑钢结构焊接技术规程JGJ81-20024低合金高强度结构钢GB/T1591-19945钢结构用高强度大六角头螺栓GB/T1228-20066钢结构用高强度大六角头螺母GB/T1229-20067钢结构用高强度垫圈GB/T1230-20068钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T1231-20069碳钢焊条GB/T5117-2012第5页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共68页10埋弧焊用碳钢焊丝和焊剂GB/T5293-199911六角头螺栓C级GB/T5780-200012六角螺母GB/T41-200013平垫圈GB/T95-200214气焊、手工电弧焊及气体保护焊焊缝剖口的基本形GB985-200815埋弧焊焊缝剖口的基本形式GB986-200816涂装前钢材表面锈蚀等级和除锈等级GB/T8923-20083、工程工期计划开工日期：2017年2月12日，计划竣工日期：2017年6月30日。4、施工质量符合国家标准GB50205-2001《钢结构工程施工质量验收规范》，工程质量合格，一次交验合格率100％。第6页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共68页二、施工准备1、技术准备1.1图纸会审认真、及时组织公司工程技术人员学习图纸，充分理解设计意图，对图纸中不明确或有矛盾及有异议的地方进行详细记载，并及时向设计人员提出，做好详细的记录并存档。1.2编制施工技术文件项目部在项目技术负责人的组织下，项目技术人员编制施工技术文件，并上报业主审批后，作为指导施工的主要技术文件。1.3编制施工机械设备计划；1.4编制施工进度计划；1.5编制劳动力计划；2、施工现场准备2.1与现场业主、监理协调完成“三通一平”工作；2.2现场配置起重设备、焊接设备及小型工机具等，并做好设备的维护保养工作。2.3加工、拼装场地平整，地面夯实；第7页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共68页2.4搭设制作及拼装平台；三、钢结构制作方法1、概况说明1.1本工程钢结构制作包括柱、梁系统、支撑系统、屋面檩条、压型板制作等。1.2钢结构制作工艺流程（见下页图）2、钢构件制作单元划分2.1制作单元划分原则2.1.1不改变结构的力学性质，不影响结构的安全性；2.1.2应便于构件的加工，运输及安装，构件重量不超过运输和安装设备的能力2.1.3适当增加工厂工程量，减少工地工程量的原则。2.2钢梁：根据结构设计要求和意图及施工特点，在满足设备起重能力和运输的条件下，构件制作长度根据实际划定。钢结构制作工艺流程图：第8页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共68页3、零件图绘制3.1零件图绘制要求放样、号料材料检验施工工艺施工详图切割矫正和成型边...
