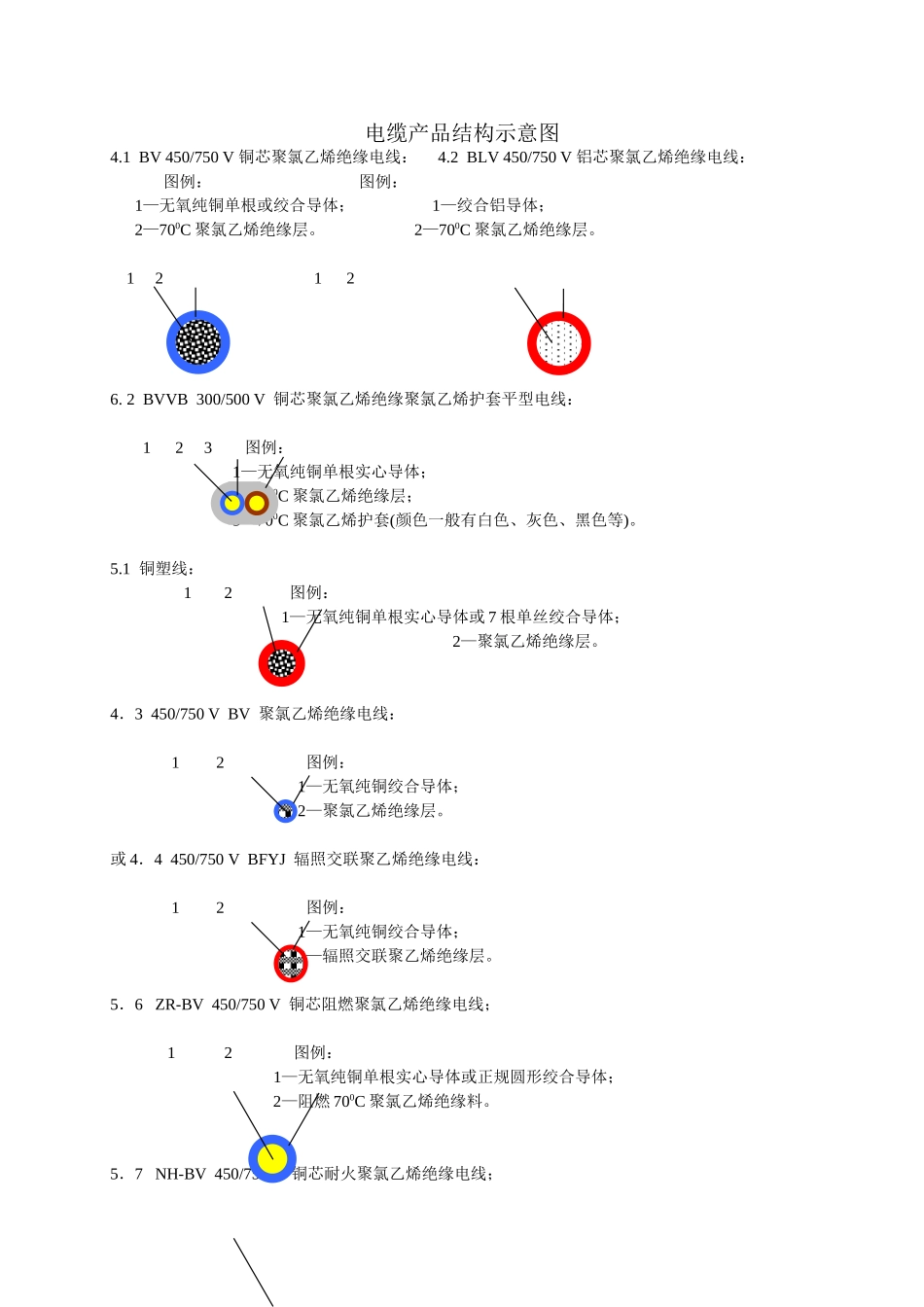

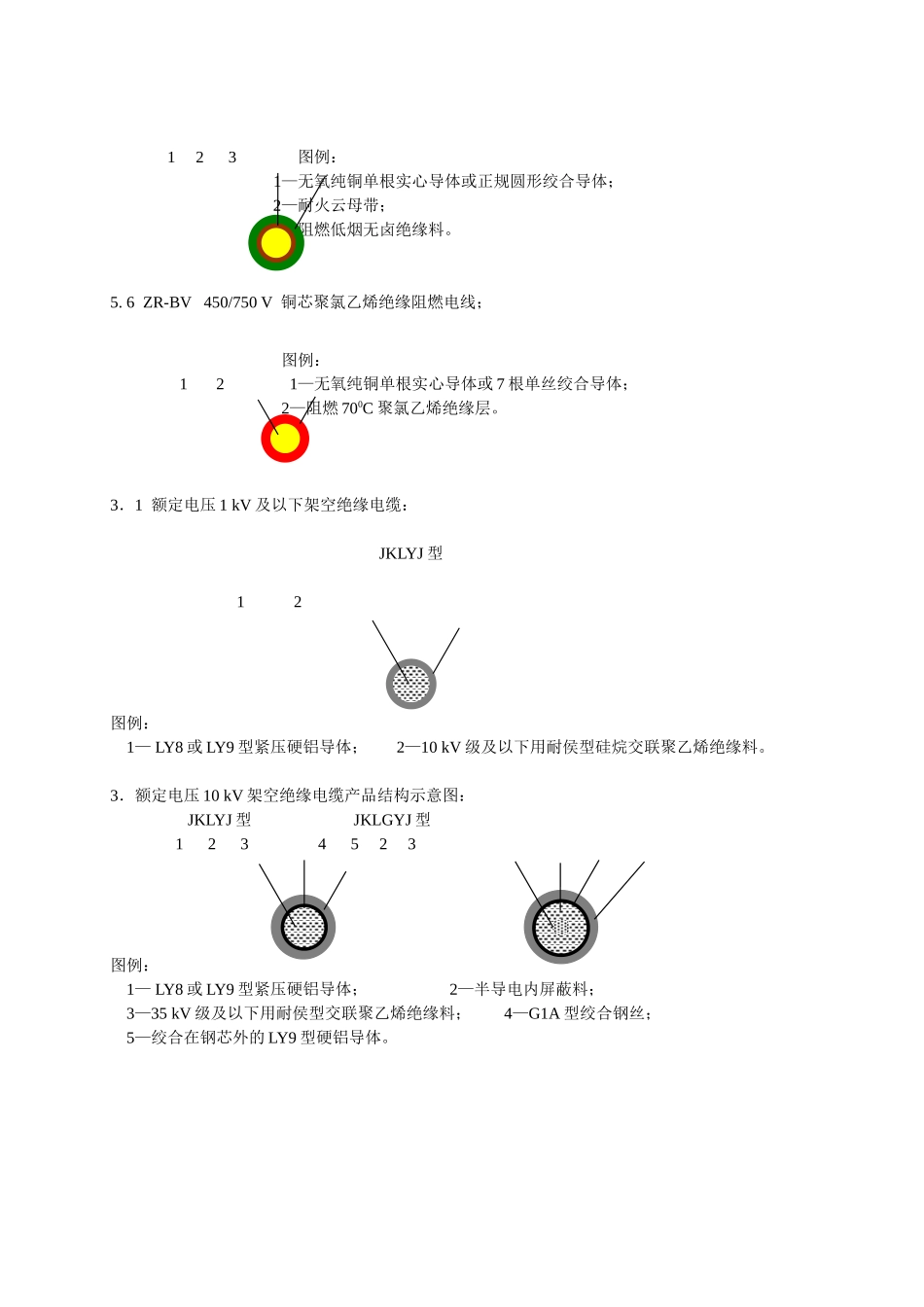

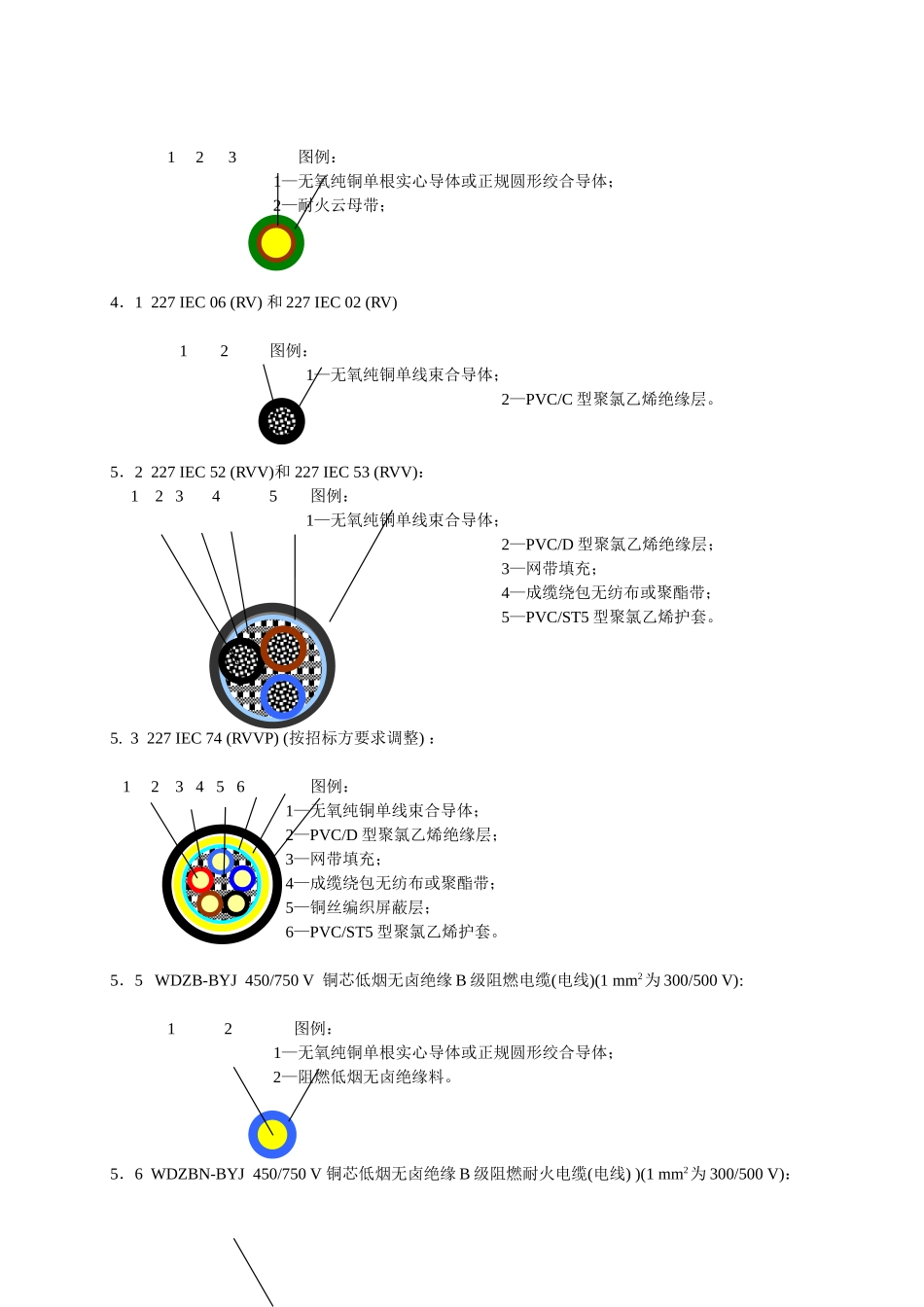

电缆产品结构示意图4.1BV450/750V铜芯聚氯乙烯绝缘电线：4.2BLV450/750V铝芯聚氯乙烯绝缘电线：图例：图例：1—无氧纯铜单根或绞合导体；1—绞合铝导体；2—700C聚氯乙烯绝缘层。2—700C聚氯乙烯绝缘层。12126.2BVVB300/500V铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线：123图例：1—无氧纯铜单根实心导体；2—700C聚氯乙烯绝缘层；3—700C聚氯乙烯护套(颜色一般有白色、灰色、黑色等)。5.1铜塑线：12图例：1—无氧纯铜单根实心导体或7根单丝绞合导体；2—聚氯乙烯绝缘层。4．3450/750VBV聚氯乙烯绝缘电线：12图例：1—无氧纯铜绞合导体；2—聚氯乙烯绝缘层。或4．4450/750VBFYJ辐照交联聚乙烯绝缘电线：12图例：1—无氧纯铜绞合导体；2—辐照交联聚乙烯绝缘层。5．6ZR-BV450/750V铜芯阻燃聚氯乙烯绝缘电线；12图例：1—无氧纯铜单根实心导体或正规圆形绞合导体；2—阻燃700C聚氯乙烯绝缘料。5．7NH-BV450/750V铜芯耐火聚氯乙烯绝缘电线；123图例：1—无氧纯铜单根实心导体或正规圆形绞合导体；2—耐火云母带；4．1227IEC06(RV)和227IEC02(RV)12图例：1—无氧纯铜单线束合导体；2—PVC/C型聚氯乙烯绝缘层。5．2227IEC52(RVV)和227IEC53(RVV)：12345图例：1—无氧纯铜单线束合导体；2—PVC/D型聚氯乙烯绝缘层；3—网带填充；4—成缆绕包无纺布或聚酯带；5—PVC/ST5型聚氯乙烯护套。5.3227IEC74(RVVP)(按招标方要求调整)：123456图例：1—无氧纯铜单线束合导体；2—PVC/D型聚氯乙烯绝缘层；3—网带填充；4—成缆绕包无纺布或聚酯带；5—铜丝编织屏蔽层；6—PVC/ST5型聚氯乙烯护套。5．5WDZB-BYJ450/750V铜芯低烟无卤绝缘B级阻燃电缆(电线)(1mm2为300/500V)：12图例：1—无氧纯铜单根实心导体或正规圆形绞合导体；2—阻燃低烟无卤绝缘料。5．6WDZBN-BYJ450/750V铜芯低烟无卤绝缘B级阻燃耐火电缆(电线))(1mm2为300/500V)：123图例：1—无氧纯铜单根实心导体或正规圆形绞合导体；2—耐火云母带；3—阻燃低烟无卤绝缘料。5.6ZR-BV450/750V铜芯聚氯乙烯绝缘阻燃电线；图例：121—无氧纯铜单根实心导体或7根单丝绞合导体；2—阻燃700C聚氯乙烯绝缘层。3．1额定电压1kV及以下架空绝缘电缆：JKLYJ型12图例：1—LY8或LY9型紧压硬铝导体；2—10kV级及以下用耐侯型硅烷交联聚乙烯绝缘料。3．额定电压10kV架空绝缘电缆产品结构示意图：JKLYJ型JKLGYJ型1234523图例：1—LY8或LY9型紧压硬铝导体；2—半导电内屏蔽料；3—35kV级及以下用耐侯型交联聚乙烯绝缘料；4—G1A型绞合钢丝；5—绞合在钢芯外的LY9型硬铝导体。VV0.6/1kV铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆：12345图例：1—无氧纯铜紧压导体；2—700C聚氯乙烯绝缘层；单芯3—聚丙烯网带填充；1254—成缆绕包无纺布；5—700C聚氯乙烯护套。5．2VV220.6/1kV铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆：1234567图例：1—无氧纯铜(或铝)紧压导体；2—700C聚氯乙烯绝缘层；3—聚丙烯网带填充；4—成缆绕包无纺布；5—聚氯乙烯内护套；6—涂漆钢带铠装；7—700C聚氯乙烯护套。5．1VV、VLV0.6/1kV铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆：12345图例：1—无氧纯铜(或铝)紧压导体；2—700C聚氯乙烯绝缘层；单芯3—聚丙烯网带填充；1254—成缆绕包无纺布；5—700C聚氯乙烯护套。5．2VV22、VLV220.6/1kV铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆：1234567图例：1—无氧纯铜(或铝)紧压导体；2—700C聚氯乙烯绝缘层；3—聚丙烯网带填充；4—成缆绕包无纺布；5—聚氯乙烯内护套；6—涂漆钢带铠装；7—700C聚氯乙烯护套。5．3YJV(YJLV)0.6/1kV铜(铝)芯交联聚乙烯绝缘聚氯乙烯护套电力电缆：12345图例：1—无氧纯铜(或铝)紧压导体；2—交联聚乙烯绝缘层；3—聚丙烯网带填充；4—成缆绕包无纺布；5—900C聚氯乙烯护套。5．4YJV22(YJLV22)0.6/1kV铜(铝)芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆：1234567图例：1—无氧纯铜(或铝)紧压导体；2—交联聚乙烯绝缘层；3—聚丙烯网带填充；4—成缆绕包无纺布；5—聚氯乙烯内护套；6—涂漆钢带铠装；7—900C聚氯乙烯护套。5．5YJV、YJLV6～35kV(3芯)铜(铝)芯交联聚乙烯绝缘聚氯乙烯护套电力电缆；图例...
