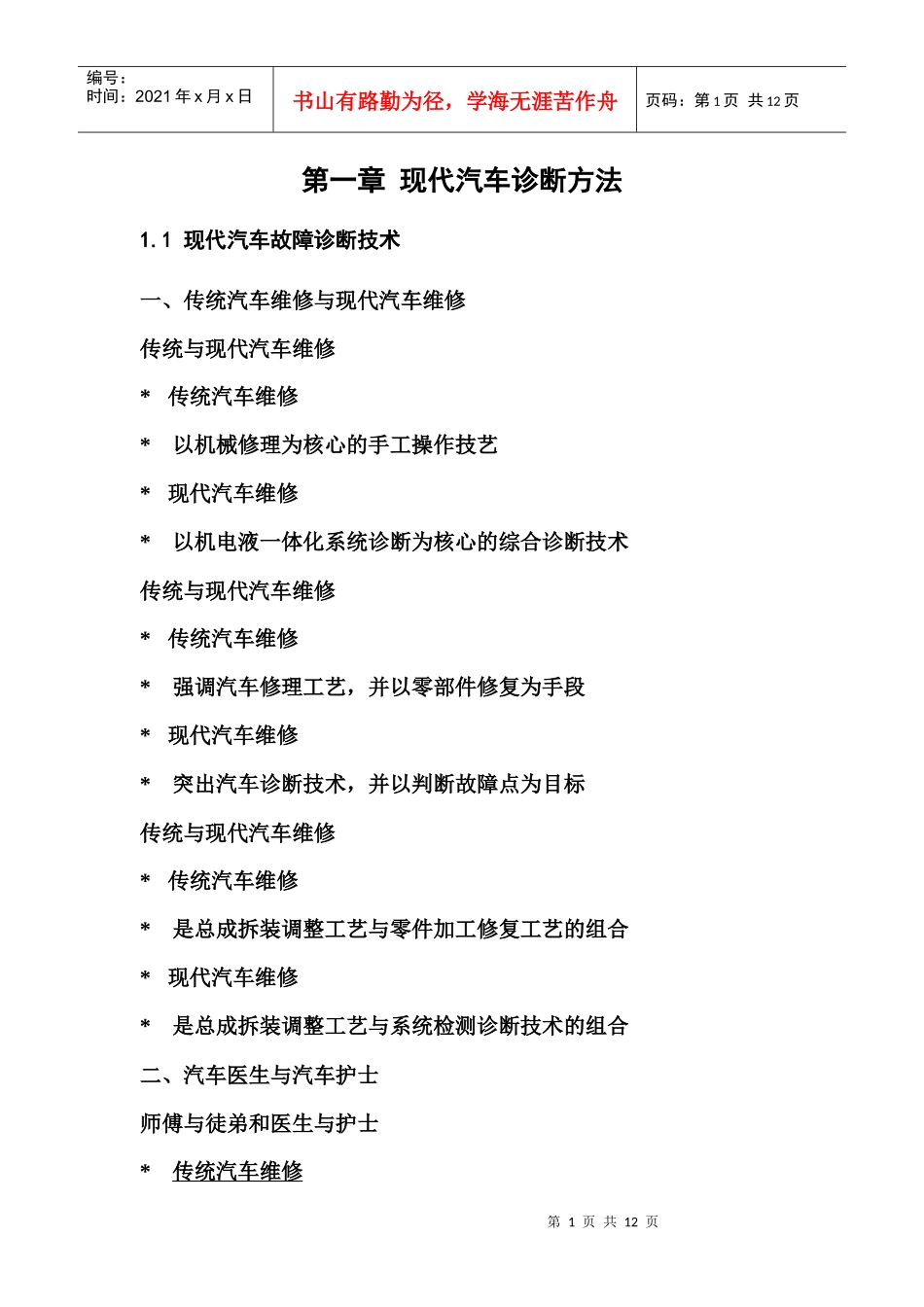

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页第一章现代汽车诊断方法1.1现代汽车故障诊断技术一、传统汽车维修与现代汽车维修传统与现代汽车维修*传统汽车维修*以机械修理为核心的手工操作技艺*现代汽车维修*以机电液一体化系统诊断为核心的综合诊断技术传统与现代汽车维修*传统汽车维修*强调汽车修理工艺，并以零部件修复为手段*现代汽车维修*突出汽车诊断技术，并以判断故障点为目标传统与现代汽车维修*传统汽车维修*是总成拆装调整工艺与零件加工修复工艺的组合*现代汽车维修*是总成拆装调整工艺与系统检测诊断技术的组合二、汽车医生与汽车护士师傅与徒弟和医生与护士*传统汽车维修第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页*技术主体技术工人（一个部分）*技术工人师傅/徒弟（两个层面）*现代汽车维修*技术主体工程技术人员/技术工人*汽车医生/汽车护士（两个部分）*技术工人技师/技工（两个层面）师傅与徒弟*传统汽车维修技术特征“三分技术,七分工具”*传统汽车维修的技术队伍中有师傅和徒弟两个层面,这两层面在技术上只有熟练程度上的差异没有本质上的区别*传统汽车维修技术的延续方式是师徒承袭汽车医生和汽车护士*现代汽车维修技术特征“七分诊断,三分修理”*现代汽车维修技术队伍中出现了“汽车医生”和“汽车护士”两个部分,这两个部分是工作性质完全不同的两个群体汽车医生和汽车护士“汽车医生”的职责是负责现代汽车维修中占重要地位的“七分第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页诊断”工作,而“汽车护士”的职责是负责“三分修理”的工作三、汽车诊断中心现代汽车维修企业的技术中心。汽车医生与诊断中心*汽车医生的出现是现代汽车维修技术成熟的标志*汽车诊断中心是汽车医生的工作舞台，也是现代汽车维修企业的技术中心现代汽车维修技术组成*硬件:完备的诊断中心*软件:合格的汽车医生四、现代汽车故障诊断汽车故障诊断的基本思路*1)问诊*2)试车*3)分析*4)假设*5)验证什么是故障诊断?*故障诊断是汽车维修中的关键步骤*故障诊断是汽车修理前的确诊环节*故障诊断是以检测和试验的综合方式对汽车故障进行的全面分析第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页*故障诊断的目的，找出故障发生的准确部位，为尽快修复汽车提供可靠依据故障诊断的检测设备*故障诊断中的检测设备的存在形式：是汽车诊断中心*实际作用：是对汽车故障的定位判断车辆检测与故障诊断的区别*车辆检测的最终结果：确定被测汽车能否通过*故障诊断的最终结果：对汽车故障点作准确定位车辆检测与故障诊断*车辆检测*在汽车检测线上，对汽车整体性能作定性分析*故障诊断*在汽车诊断中心，对故障发生部位作定量分析车辆检测线与故障诊断中心故障诊断中心比车辆检测线增加以下设备:*常规检测仪表*发动机分析仪*底盘测功机五、传统与现代汽车故障诊断的区别经验判断*形象思维第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页*定性分析*对比试验故障诊断*逻辑思维*定量分析*检测试验六、传统与现代汽车发动机诊断技术*传统汽车发动机检测1.机械系统2.进气系统3.燃油系统4.电气系统*现代汽车发动机诊断1.机械系统2.进气系统3.燃油系统4.电气系统5.电脑控制系统七、现代汽车故障诊断的特征汽车电控系统对故障诊断的影响1.电脑软件的影响(程序设定)第6页共12页第5页共12页转速表红外测温仪发动机转速测量发动机温度测量物理量编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页2.电脑控制电路的影响(元件与电路)3.电脑匹配的影响(软件参数)4.电脑网络的影响八、汽车电控系统的信号分类1.汽车的物理化学信号（基本物理化学参数）2.传感器转换的电子信号（传感器转换的电子信号）3.电脑转换的输入信号（电脑接口电路转换的电子信号）4.电脑控制的输出信号（电压/电流/频率/脉宽/脉冲信号）5.电脑诊断通讯信号（诊断座...
