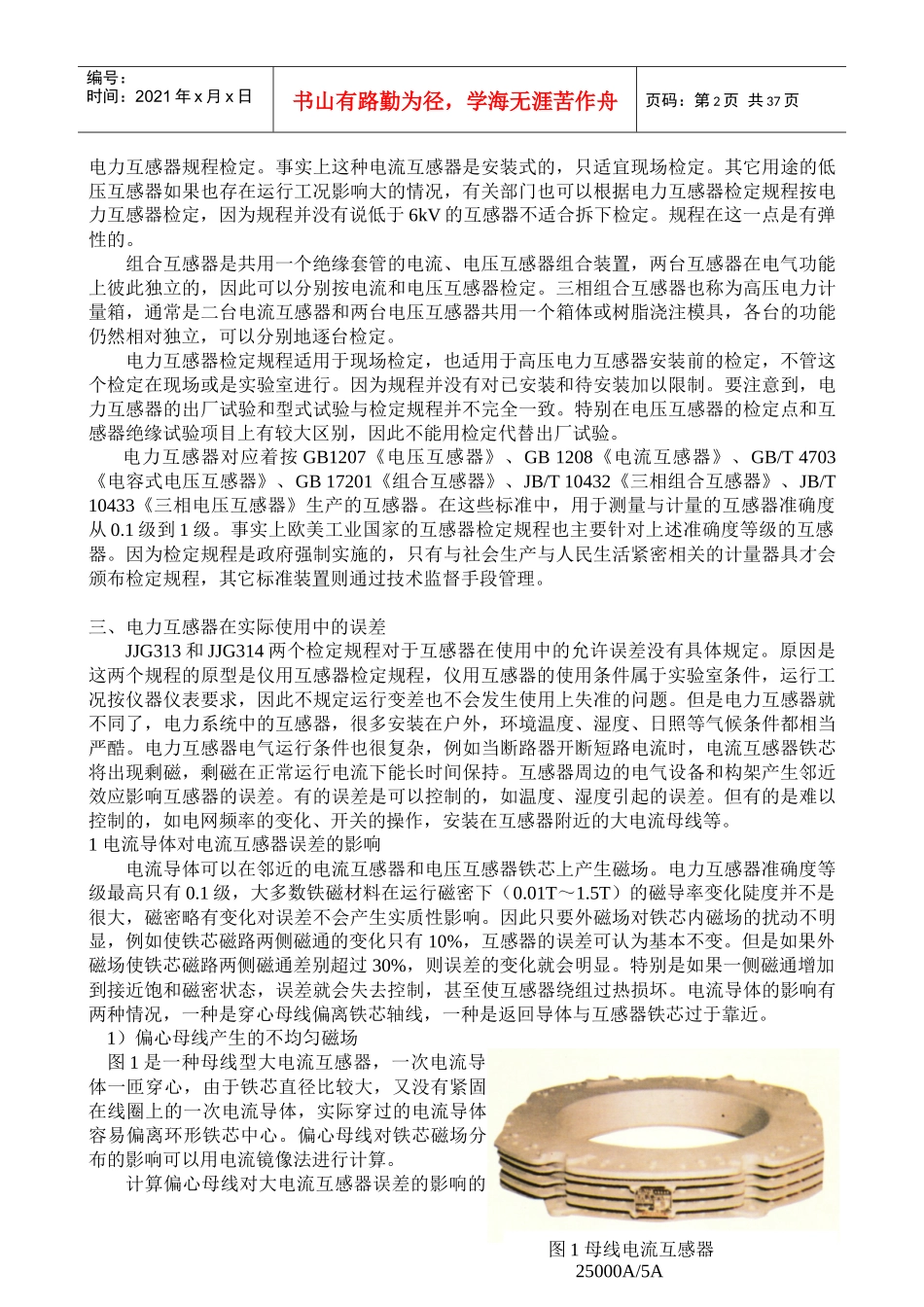

电力互感器规程宣贯0712_第1页
1/37
电力互感器规程宣贯0712_第2页
2/37
电力互感器规程宣贯0712_第3页
3/37

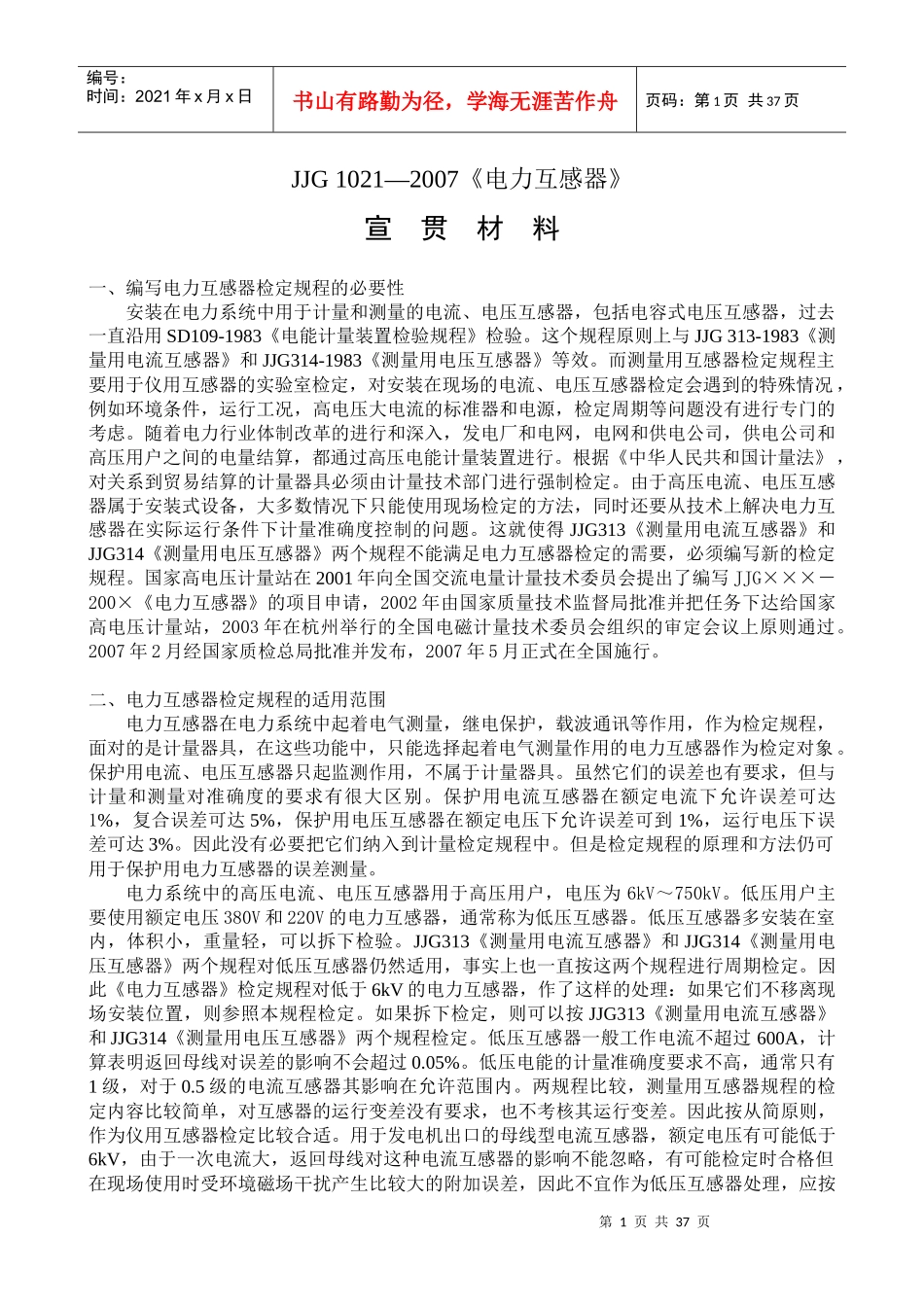

第1页共37页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共37页JJG1021—2007《电力互感器》宣贯材料一、编写电力互感器检定规程的必要性安装在电力系统中用于计量和测量的电流、电压互感器,包括电容式电压互感器,过去一直沿用SD109-1983《电能计量装置检验规程》检验。这个规程原则上与JJG313-1983《测量用电流互感器》和JJG314-1983《测量用电压互感器》等效。而测量用互感器检定规程主要用于仪用互感器的实验室检定,对安装在现场的电流、电压互感器检定会遇到的特殊情况,例如环境条件,运行工况,高电压大电流的标准器和电源,检定周期等问题没有进行专门的考虑。随着电力行业体制改革的进行和深入,发电厂和电网,电网和供电公司,供电公司和高压用户之间的电量结算,都通过高压电能计量装置进行。根据《中华人民共和国计量法》,对关系到贸易结算的计量器具必须由计量技术部门进行强制检定。由于高压电流、电压互感器属于安装式设备,大多数情况下只能使用现场检定的方法,同时还要从技术上解决电力互感器在实际运行条件下计量准确度控制的问题。这就使得JJG313《测量用电流互感器》和JJG314《测量用电压互感器》两个规程不能满足电力互感器检定的需要,必须编写新的检定规程。国家高电压计量站在2001年向全国交流电量计量技术委员会提出了编写JJG×××-200×《电力互感器》的项目申请,2002年由国家质量技术监督局批准并把任务下达给国家高电压计量站,2003年在杭州举行的全国电磁计量技术委员会组织的审定会议上原则通过。2007年2月经国家质检总局批准并发布,2007年5月正式在全国施行。二、电力互感器检定规程的适用范围电力互感器在电力系统中起着电气测量,继电保护,载波通讯等作用,作为检定规程,面对的是计量器具,在这些功能中,只能选择起着电气测量作用的电力互感器作为检定对象。保护用电流、电压互感器只起监测作用,不属于计量器具。虽然它们的误差也有要求,但与计量和测量对准确度的要求有很大区别。保护用电流互感器在额定电流下允许误差可达1%,复合误差可达5%,保护用电压互感器在额定电压下允许误差可到1%,运行电压下误差可达3%。因此没有必要把它们纳入到计量检定规程中。但是检定规程的原理和方法仍可用于保护用电力互感器的误差测量。电力系统中的高压电流、电压互感器用于高压用户,电压为6kV~750kV。低压用户主要使用额定电压380V和220V的电力互感器,通常称为低压互感器。低压互感器多安装在室内,体积小,重量轻,可以拆下检验。JJG313《测量用电流互感器》和JJG314《测量用电压互感器》两个规程对低压互感器仍然适用,事实上也一直按这两个规程进行周期检定。因此《电力互感器》检定规程对低于6kV的电力互感器,作了这样的处理:如果它们不移离现场安装位置,则参照本规程检定。如果拆下检定,则可以按JJG313《测量用电流互感器》和JJG314《测量用电压互感器》两个规程检定。低压互感器一般工作电流不超过600A,计算表明返回母线对误差的影响不会超过0.05%。低压电能的计量准确度要求不高,通常只有1级,对于0.5级的电流互感器其影响在允许范围内。两规程比较,测量用互感器规程的检定内容比较简单,对互感器的运行变差没有要求,也不考核其运行变差。因此按从简原则,作为仪用互感器检定比较合适。用于发电机出口的母线型电流互感器,额定电压有可能低于6kV,由于一次电流大,返回母线对这种电流互感器的影响不能忽略,有可能检定时合格但在现场使用时受环境磁场干扰产生比较大的附加误差,因此不宜作为低压互感器处理,应按第2页共37页第1页共37页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共37页电力互感器规程检定。事实上这种电流互感器是安装式的,只适宜现场检定。其它用途的低压互感器如果也存在运行工况影响大的情况,有关部门也可以根据电力互感器检定规程按电力互感器检定,因为规程并没有说低于6kV的互感器不适合拆下检定。规程在这一点是有弹性的。组合互感器是共用一个绝缘套管的电流、电压互感器组合装置,两台互感器在电气功能上彼此独立的,因此可以分别按电流和电压...
