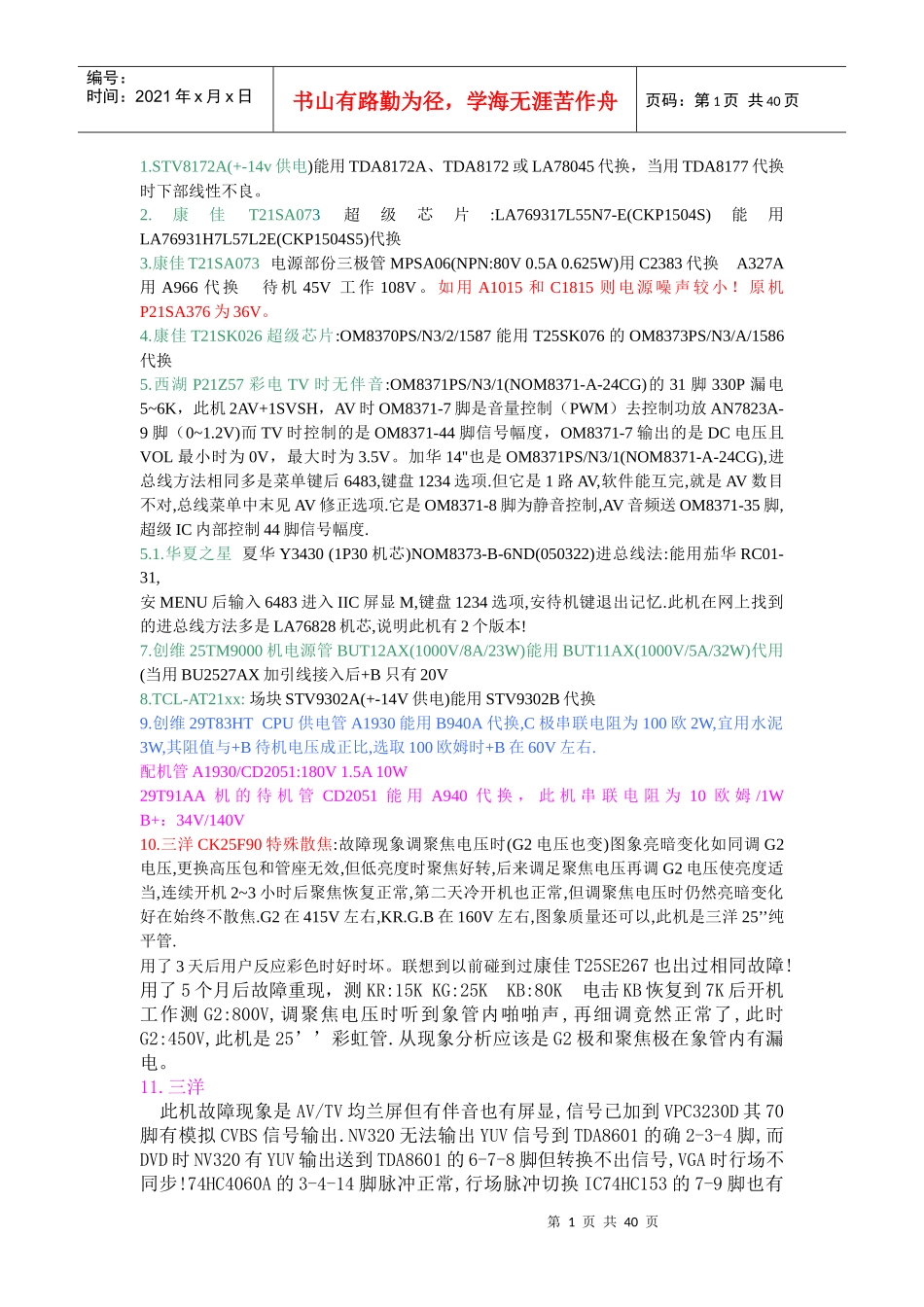

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页1.STV8172A(+-14v供电)能用TDA8172A、TDA8172或LA78045代换，当用TDA8177代换时下部线性不良。2.康佳T21SA073超级芯片:LA769317L55N7-E(CKP1504S)能用LA76931H7L57L2E(CKP1504S5)代换3.康佳T21SA073电源部份三极管MPSA06(NPN:80V0.5A0.625W)用C2383代换A327A用A966代换待机45V工作108V。如用A1015和C1815则电源噪声较小！原机P21SA376为36V。4.康佳T21SK026超级芯片:OM8370PS/N3/2/1587能用T25SK076的OM8373PS/N3/A/1586代换5.西湖P21Z57彩电TV时无伴音:OM8371PS/N3/1(NOM8371-A-24CG)的31脚330P漏电5~6K，此机2AV+1SVSH，AV时OM8371-7脚是音量控制（PWM）去控制功放AN7823A-9脚（0~1.2V)而TV时控制的是OM8371-44脚信号幅度，OM8371-7输出的是DC电压且VOL最小时为0V，最大时为3.5V。加华14''也是OM8371PS/N3/1(NOM8371-A-24CG),进总线方法相同多是菜单键后6483,键盘1234选项.但它是1路AV,软件能互完,就是AV数目不对,总线菜单中末见AV修正选项.它是OM8371-8脚为静音控制,AV音频送OM8371-35脚,超级IC内部控制44脚信号幅度.5.1.华夏之星夏华Y3430(1P30机芯)NOM8373-B-6ND(050322)进总线法:能用茄华RC01-31,安MENU后输入6483进入IIC屏显M,键盘1234选项,安待机键退出记忆.此机在网上找到的进总线方法多是LA76828机芯,说明此机有2个版本!7.创维25TM9000机电源管BUT12AX(1000V/8A/23W)能用BUT11AX(1000V/5A/32W)代用(当用BU2527AX加引线接入后+B只有20V8.TCL-AT21xx:场块STV9302A(+-14V供电)能用STV9302B代换9.创维29T83HTCPU供电管A1930能用B940A代换,C极串联电阻为100欧2W,宜用水泥3W,其阻值与+B待机电压成正比,选取100欧姆时+B在60V左右.配机管A1930/CD2051:180V1.5A10W29T91AA机的待机管CD2051能用A940代换，此机串联电阻为10欧姆/1WB+：34V/140V10.三洋CK25F90特殊散焦:故障现象调聚焦电压时(G2电压也变)图象亮暗变化如同调G2电压,更换高压包和管座无效,但低亮度时聚焦好转,后来调足聚焦电压再调G2电压使亮度适当,连续开机2~3小时后聚焦恢复正常,第二天冷开机也正常,但调聚焦电压时仍然亮暗变化好在始终不散焦.G2在415V左右,KR.G.B在160V左右,图象质量还可以,此机是三洋25’’纯平管.用了3天后用户反应彩色时好时坏。联想到以前碰到过康佳T25SE267也出过相同故障!用了5个月后故障重现，测KR:15KKG:25KKB:80K电击KB恢复到7K后开机工作测G2:800V,调聚焦电压时听到象管内啪啪声,再细调竟然正常了,此时G2:450V,此机是25’’彩虹管.从现象分析应该是G2极和聚焦极在象管内有漏电。11.三洋此机故障现象是AV/TV均兰屏但有伴音也有屏显,信号已加到VPC3230D其70脚有模拟CVBS信号输出.NV320无法输出YUV信号到TDA8601的确2-3-4脚,而DVD时NV320有YUV输出送到TDA8601的6-7-8脚但转换不出信号,VGA时行场不同步!74HC4060A的3-4-14脚脉冲正常,行场脉冲切换IC74HC153的7-9脚也有第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页脉冲输出到TDA9332H.板号:ILG4B10Z00500SANYO-1V4.22002.10.16主要芯片:VPC3230DnDSP:NV320TDA9332HM37225MC-054SPTDA8601THC0460A74HC153M52347FP用空白24C16装入后能初始化相关数据,AV/TV已有图象,进总线(安机面菜单键和遥控器1键可进入总线,安屏显键可进入特殊功能项)调整光棚即可,但VAG时屏显XVGA为黑屏?后从网上下载到的BIN数据后,VGA时也是行场不同步!末能解决!12.中九接收机维修：WTD-198J高频头电压21.5V(空载)/18.5V(80ma)信号质量36%门限18%天线BSS-258Z10k档测:60K/1000K13.杂牌中九机ABS-668(海尔芯片)故障为接上天线后电源明显下降(3.4V:1.5V25V:5V)拨掉天线再插入又正常,更换DL0165RB817TL431无法有效解决,后在25V回路里加个开关才算变通修复.此机无序列号只显:FFFFFFFF信号质量比WTD-198J高13%为49%(同一天线)机内工作电压1.8V1.2V3.3V高频头电压稳定在18.5V上(80ma)14.长虹21A12图象上下抖动:此机是LA7837,更换1UF钽电容后正常15.孔雀7188G:当TDA4555-21脚C3380.022UF漏电40~50K时进入N4.43状态(5.5V而正常时7.5V)16.优...
