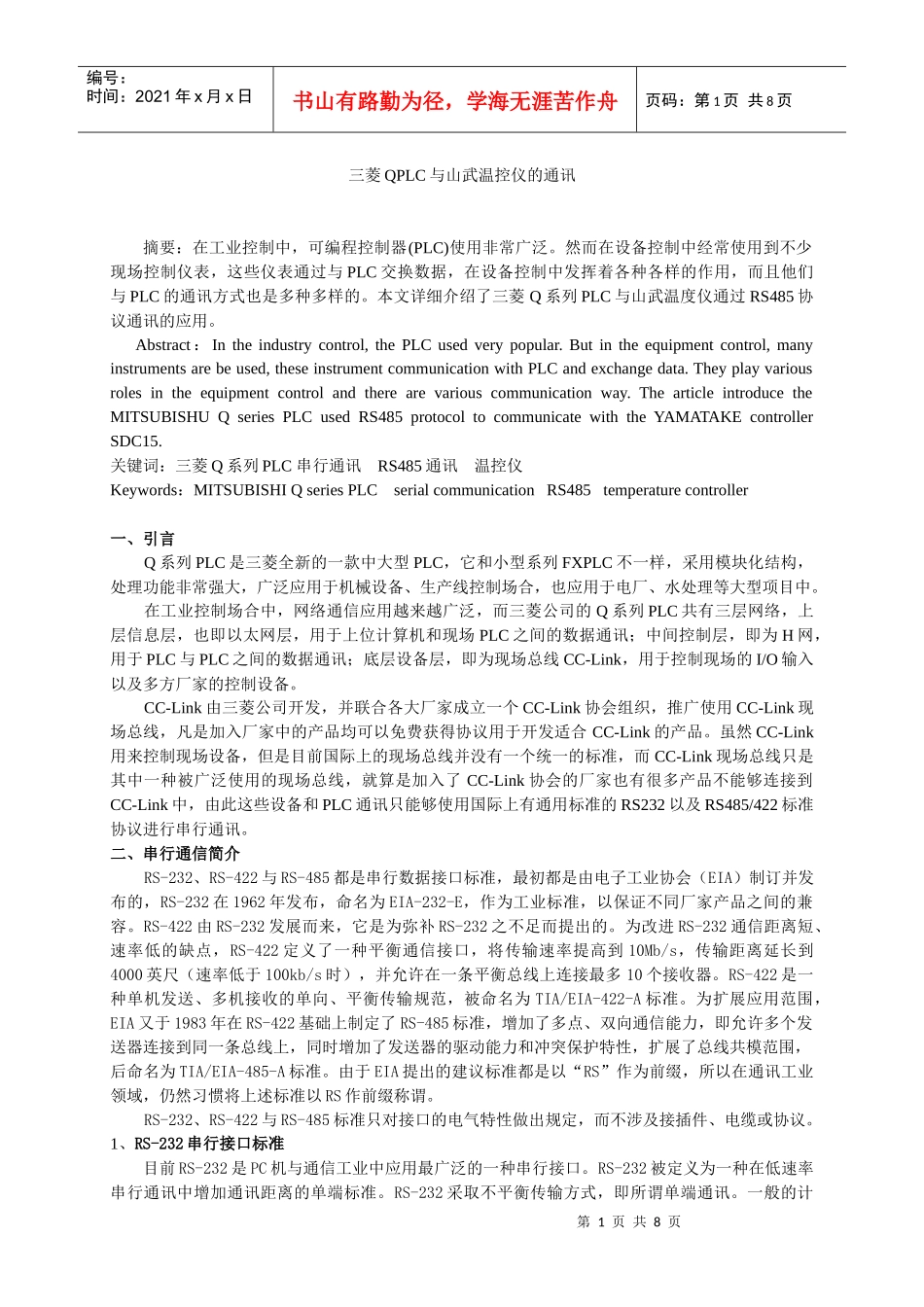

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页三菱QPLC与山武温控仪的通讯摘要：在工业控制中，可编程控制器(PLC)使用非常广泛。然而在设备控制中经常使用到不少现场控制仪表，这些仪表通过与PLC交换数据，在设备控制中发挥着各种各样的作用，而且他们与PLC的通讯方式也是多种多样的。本文详细介绍了三菱Q系列PLC与山武温度仪通过RS485协议通讯的应用。Abstract：Intheindustrycontrol,thePLCusedverypopular.Butintheequipmentcontrol,manyinstrumentsarebeused,theseinstrumentcommunicationwithPLCandexchangedata.Theyplayvariousrolesintheequipmentcontrolandtherearevariouscommunicationway.ThearticleintroducetheMITSUBISHUQseriesPLCusedRS485protocoltocommunicatewiththeYAMATAKEcontrollerSDC15.关键词：三菱Q系列PLC串行通讯RS485通讯温控仪Keywords：MITSUBISHIQseriesPLCserialcommunicationRS485temperaturecontroller一、引言Q系列PLC是三菱全新的一款中大型PLC，它和小型系列FXPLC不一样，采用模块化结构，处理功能非常强大，广泛应用于机械设备、生产线控制场合，也应用于电厂、水处理等大型项目中。在工业控制场合中，网络通信应用越来越广泛，而三菱公司的Q系列PLC共有三层网络，上层信息层，也即以太网层，用于上位计算机和现场PLC之间的数据通讯；中间控制层，即为H网，用于PLC与PLC之间的数据通讯；底层设备层，即为现场总线CC-Link，用于控制现场的I/O输入以及多方厂家的控制设备。CC-Link由三菱公司开发，并联合各大厂家成立一个CC-Link协会组织，推广使用CC-Link现场总线，凡是加入厂家中的产品均可以免费获得协议用于开发适合CC-Link的产品。虽然CC-Link用来控制现场设备，但是目前国际上的现场总线并没有一个统一的标准，而CC-Link现场总线只是其中一种被广泛使用的现场总线，就算是加入了CC-Link协会的厂家也有很多产品不能够连接到CC-Link中，由此这些设备和PLC通讯只能够使用国际上有通用标准的RS232以及RS485/422标准协议进行串行通讯。二、串行通信简介RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议。1、RS-232串行接口标准目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。RS-232采取不平衡传输方式，即所谓单端通讯。一般的计第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页算机中均配置有RS232串口，而RS485/422只有在用于工业控制的工控机中才有配置。2、RS-422与RS-485串行接口标准RS-422、RS-485与RS-232不一样，数据信号采用差分传输方式，也称作平衡传输，它使用一对双绞线，将其中一线定义为A，另一线定义为B，如图1。图1RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。图2是典型的RS-422四线接口。实际上还有一根信号地线，共5根线。图4是其DB9连接器引脚定义。由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连...
