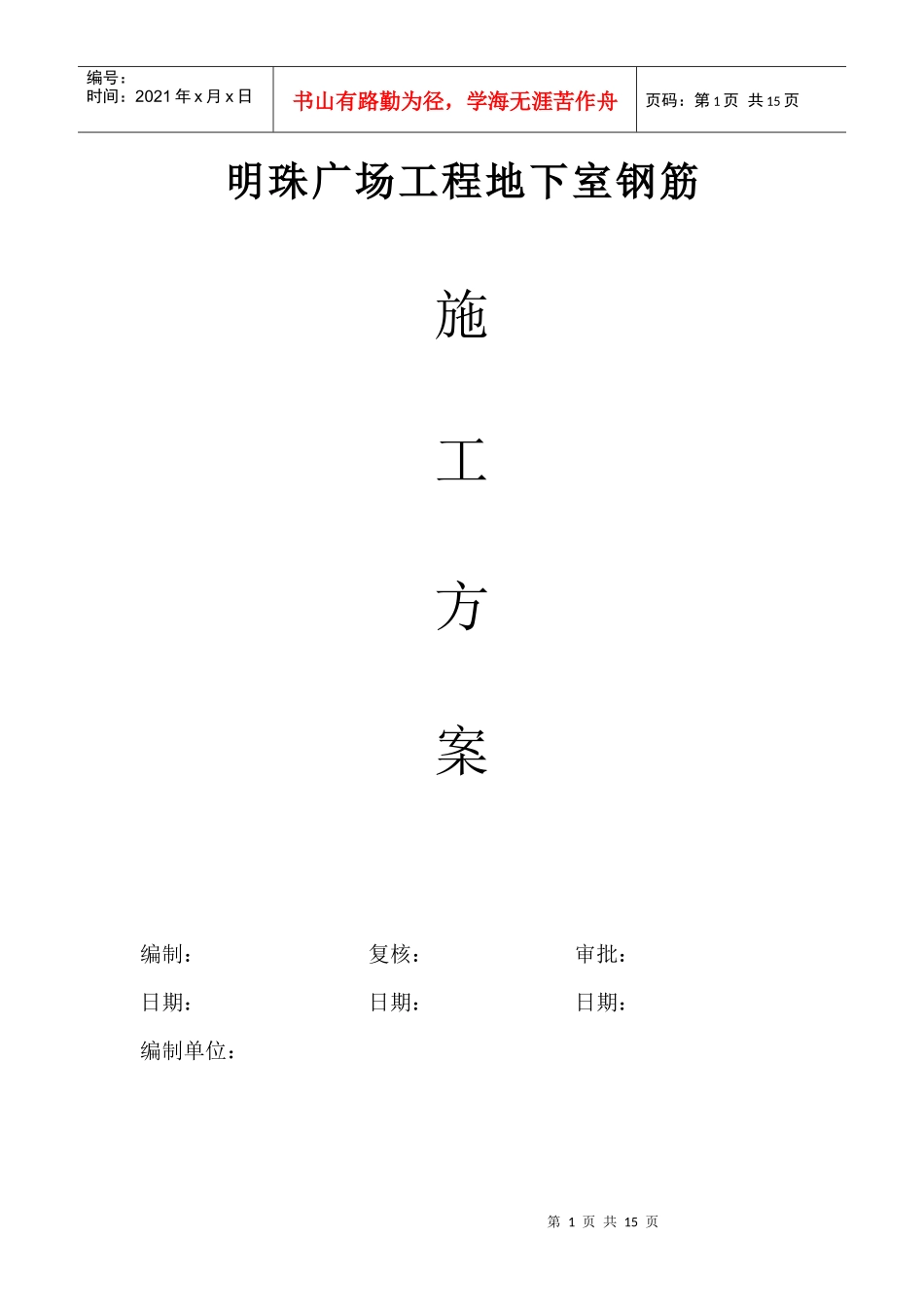

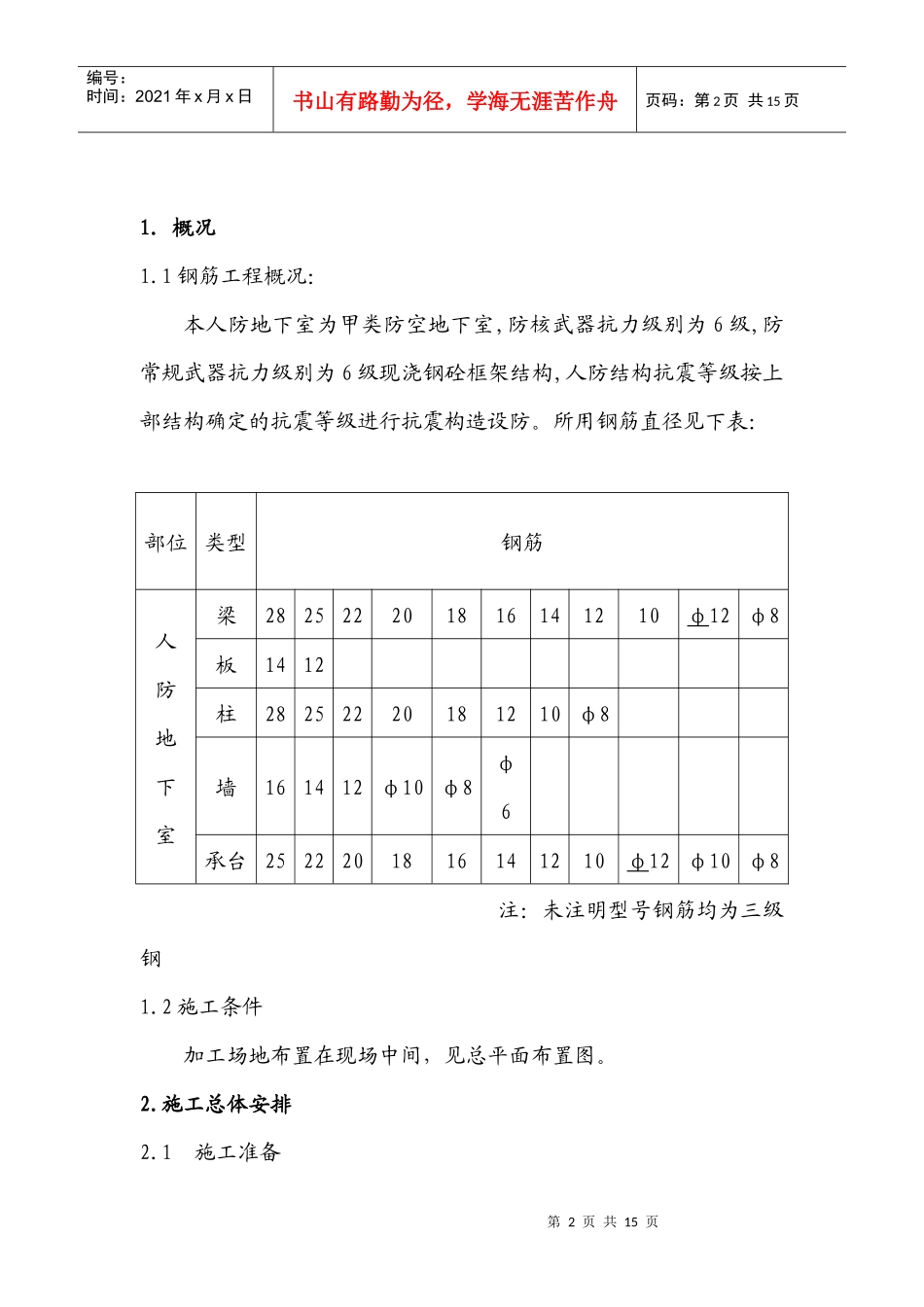

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页明珠广场工程地下室钢筋施工方案编制：复核：审批：日期：日期：日期：编制单位：第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页1．概况1.1钢筋工程概况：本人防地下室为甲类防空地下室,防核武器抗力级别为6级,防常规武器抗力级别为6级现浇钢砼框架结构,人防结构抗震等级按上部结构确定的抗震等级进行抗震构造设防。所用钢筋直径见下表：部位类型钢筋人防地下室梁282522201816141210φ12φ8板1412柱28252220181210φ8墙161412φ10φ8φ6承台2522201816141210φ12φ10φ8注：未注明型号钢筋均为三级钢1.2施工条件加工场地布置在现场中间，见总平面布置图。2.施工总体安排2.1施工准备第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页2.1.1测量准备根据平面控制网，在防水保护层上放出轴线和基础梁、墙、柱位置线；底板上层钢筋绑扎完成后工地测量人员必须组织测放墙、柱插筋位置线。顶板混凝土浇筑完成，支设竖向模板前，在板上放出该层平面控制轴线。待竖向钢筋绑扎完成，在每层竖向钢筋上部标出标高控制点。2.1.2机具准备设备名称设备型号台数电焊机BX-3302电渣压力焊机JSD-6004闪光对焊机UN1-1002钢筋切断机GJ-40A2钢筋弯曲机WG-40A-12钢筋调直机TZ-8-1322.2施工手续现场所有钢筋工必须具备上岗证，焊工必须具备合格证（在有效期内）。未经培训的人员严禁操作设备。2.3审图第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页施工前认真查阅图纸（包括与建筑图对应的情况）、方案、相关安全质量规范，做到图纸上的问题提前与设计联系解决，配筋及施工中重点突出。2.4管理人员及劳务人员培训项目技术部按规定对项目相关部门进行方案措施交底（包括书面和口头）。3.主要施工方法3.1原材采购与供应钢筋选用国家大型钢厂的热轧Ⅰ级、Ⅱ级、Ⅲ级钢筋，严格执行ISO9001:2000质量标准和相关程序文件。3.2砼保护层厚度：1)环境类别:人防构件环境类别为地下以下及室外环境属二(a)环境类别.2)人民防空地下室钢筋混凝土结构的纵向受力钢筋，其混凝土保护层厚度按附表取值，且不应小于钢筋的公称直径。第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页3.3施工方法3.3.1准备及基本方法(1)核对成品钢筋的型号、直径、形状、尺寸和数量是否与料单料牌相符；如有错漏，应纠正增补。钢筋保护层采用水泥垫块来保证。(2)墙柱插筋采用定位筋固定。定位筋加工尺寸必须准确，定位筋拆除后要立即清理干净，校正尺寸，偏差较大的严禁使用。3.3.2钢筋摆放位置线的标定在防水保护层上放出轴线和墙柱、门洞位置线，并标出底板钢筋以及墙柱插筋位置线，每根底板钢筋位置线用至少两个点来标识，墙柱插筋在插入部分的低和顶用红漆标点标识。基础梁箍筋摆放线在对角主筋上标出。板筋、梁主筋摆放线（位置线与标高线）分别在板四周和梁底模端部标出。柱、梁箍筋摆放线在对角主筋上标出。3.3.3钢筋绑扎及安装（1）底板、基础梁钢筋及墙、柱插筋防水保护层上放线、基础梁顶标高放线→梁板钢筋及柱插筋的三个箍筋绑扎→放置底板、基础梁垫块→调整基础梁位置→墙柱插筋放线→放置墙柱插筋并临时固定→放置三道墙体水平筋→放置马凳→调整、固定墙柱插筋。a.人防区内底板面筋从基础梁第一排面筋下穿过。b.底板钢筋的弯钩，下排均朝上，上排均朝下人防区的顶板双层钢第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页筋间应设置φ6拉结筋梅花状布置.。c.钢筋网的绑扎：所有钢筋交错点均绑扎，且必须牢固。同一水平直线上相邻绑扣呈“八”字型，朝向混凝土体内部，同一直线上相邻绑扣露头部分朝向正反交错。d.多层排列的基础梁受力钢筋相邻两排钢筋之间垫以短钢筋（d＝25㎜）。e.箍筋的接头（弯钩叠合处）沿受力方向错开设置，箍筋转角与受力钢筋交叉点均应扎牢，绑扎箍筋时绑扣相互...
