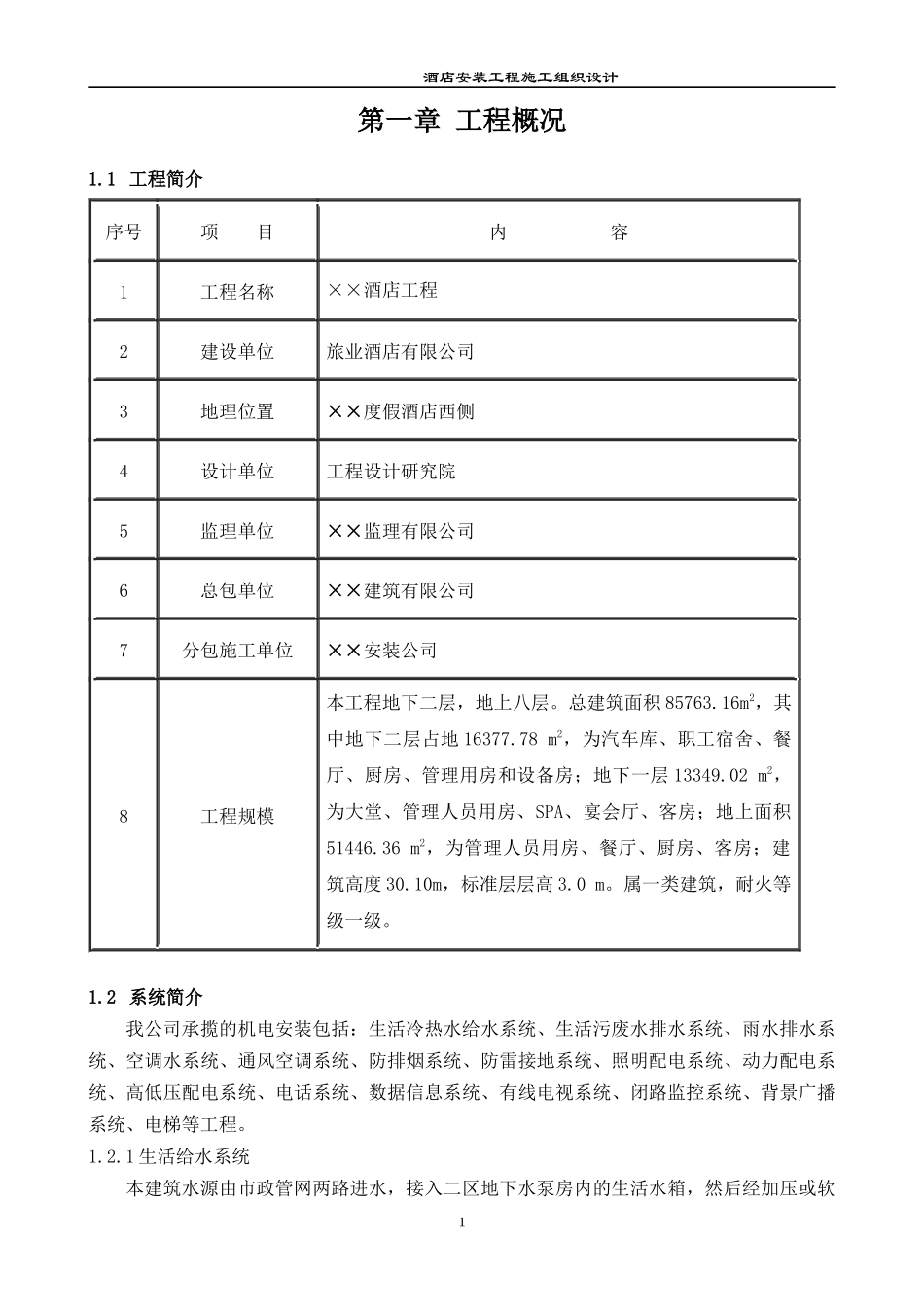

酒店安装工程施工组织设计第一章工程概况1.1工程简介序号项目内容1工程名称××酒店工程2建设单位旅业酒店有限公司3地理位置××度假酒店西侧4设计单位工程设计研究院5监理单位××监理有限公司6总包单位××建筑有限公司7分包施工单位××安装公司8工程规模本工程地下二层，地上八层。总建筑面积85763.16m2，其中地下二层占地16377.78m2，为汽车库、职工宿舍、餐厅、厨房、管理用房和设备房；地下一层13349.02m2，为大堂、管理人员用房、SPA、宴会厅、客房；地上面积51446.36m2，为管理人员用房、餐厅、厨房、客房；建筑高度30.10m，标准层层高3.0m。属一类建筑，耐火等级一级。1.2系统简介我公司承揽的机电安装包括：生活冷热水给水系统、生活污废水排水系统、雨水排水系统、空调水系统、通风空调系统、防排烟系统、防雷接地系统、照明配电系统、动力配电系统、高低压配电系统、电话系统、数据信息系统、有线电视系统、闭路监控系统、背景广播系统、电梯等工程。1.2.1生活给水系统本建筑水源由市政管网两路进水，接入二区地下水泵房内的生活水箱，然后经加压或软1酒店安装工程施工组织设计化、加热等处理供给酒店冷、热水。室内冷、热水均采用上行下给方式供水。生活给水采用变流量稳压全自动供水设备进行加压。热水热媒由二区地下二层热水间内的燃气热水锅炉提供95～70℃热水，经4台容积式水－水换热器换热后，由水泵房内的生活水系统增压设备提供供水压力，经分水器分为A、B、C、D、E、F六路：A路为二区地下二层～地上二层公共卫生间、中西餐厅厨房、职工厨房用水；B路为二区之一二层～九层客房用水；C路为二区之二地下一层～九层客房用水；D路为三区地下一层～九层客房用水；E路为二区之一地下一层SPA及室外SPA用水；F路为一区职工宿舍和管理人员用房用水。1.2.2生活排水、雨水系统客房部分污废水分流，公共卫生间污、废水合一排放，污水经室外化粪池后与废水一起排至市政污水管，厨房的含油废水在洗涤盆、洗碗池等部位设置脏物捕集器和地上隔油器截留污物及废油。水泵房、消防电梯、车库集水坑废水经潜水排污泵提升后排至室外管网。屋面雨水采用有组织外排水方式，屋面雨水经雨水斗，阳台雨水经无水封地漏，用管道汇集后排至室外散水坡，地下车库入口处雨水及车库顶花园渗水经沟、管排至集水坑，由潜水泵提升后排至室外管网。1.2.3空调水系统一区客房部分与地下一层6个会议室为VRV系统，二区之二地下一层消防控制室、弱电室、计算机房、话务间、交换主机房选用分体式空调，其余全部为水冷式集中空调。全酒店设有3台冷水机组，2台水冷离心式冷水机组，单台制冷量550冷吨，一台水冷螺杆式冷水机组，制冷量300冷吨，总制冷量1400冷吨。冷冻机房设于地下二层，配套设置冷冻水一次泵3台定流量运行，二次泵4台（一台备用）恒压变流量运行。冷冻水为软化水，由冷冻机房内的软化水装置制备与锅炉房软化水合用，并由2台补水泵补水。冷冻水共分七个环路，分别进行控制调节：三区地下一层～七层客房、二区之二地下一层～八层了；二区之一二层～八层客房；二区之二中间部位一层～八层；二区之一地下二层、地下一层；二区之一业主俱乐部；二区之二一、二层中餐厅；一区地下一层宴会厅。空调冷冻机组设循环冷却水系统，在地下室冷冻机房内设3台空调冷却水循环泵，二区之二屋顶设3台冷却塔，冷冻机、冷却塔、循环泵一一对应，冷却循环系统补水由冷却塔补2酒店安装工程施工组织设计水泵从消防水池取水供至屋顶水箱后供给。1.2.4通风空调系统1.酒店客房、办公室等小房间选用风机盘管加新风的空调系统，所有客房新风均由放在屋顶扇的新风机组通过房间竖井风道供给，新风送至风机盘管送风口处。2．大宴会厅采用全空气集中空调，空调系统设计为4台机组，均可单独运行，厅内上部设有排风和排烟系统。3．部分中餐厅与业主俱乐部采用全空气集中空调。4．客房卫生间设带有防回流装置的吊顶排风扇，通过竖井风道汇合后由屋顶排风机排出。1.2.5防排烟系统1．防烟楼梯间设有送风量为25000～30000m3/h的机械加压送风系统。2．面积超过100m2且经常有人停留或可燃物较多的地上无窗房间设有机械排烟系统。3．...
