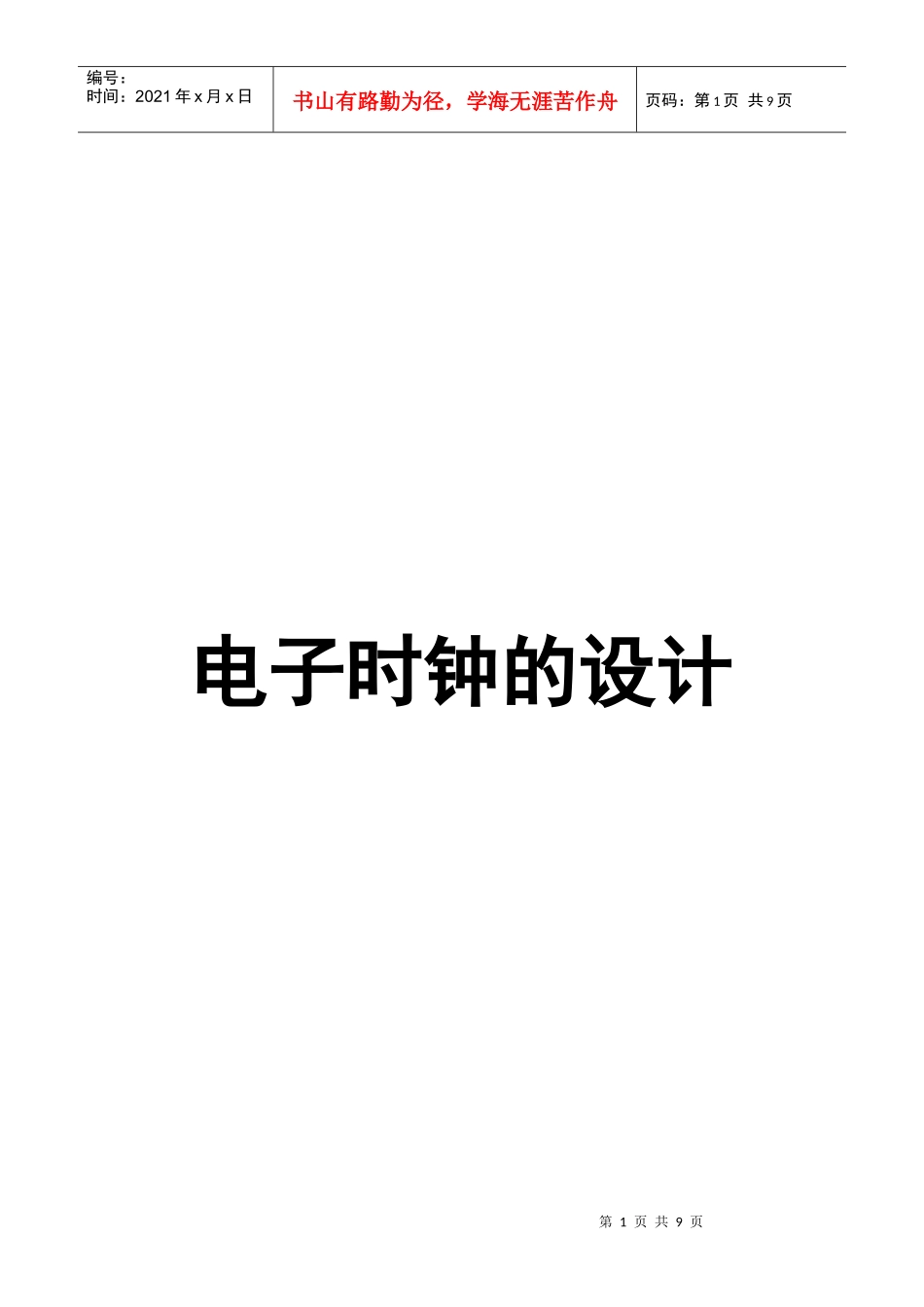

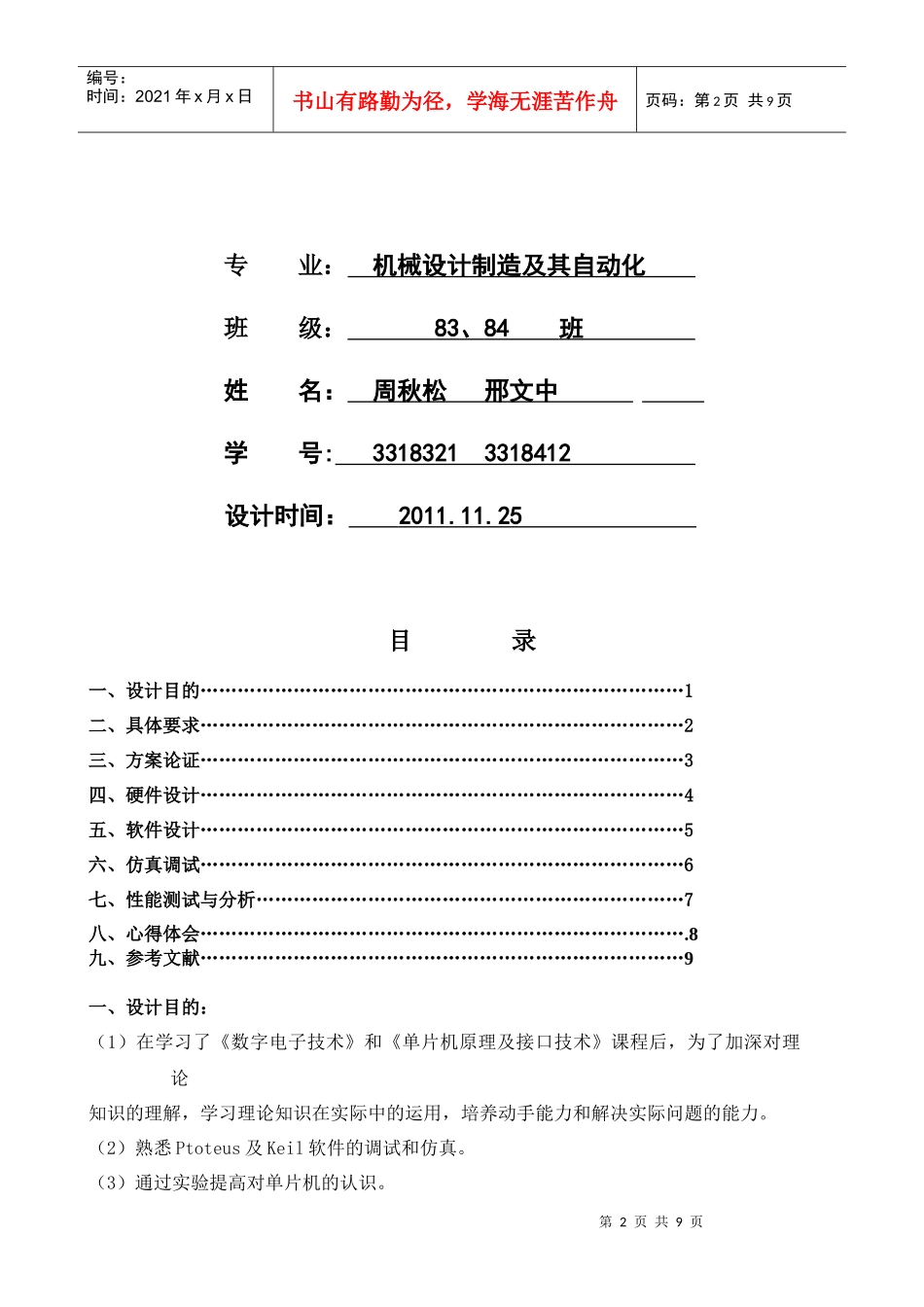

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页电子时钟的设计第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页专业：机械设计制造及其自动化班级：83、84班姓名：周秋松邢文中学号:33183213318412设计时间：2011.11.25目录一、设计目的……………………………………………………………………1二、具体要求……………………………………………………………………2三、方案论证……………………………………………………………………3四、硬件设计……………………………………………………………………4五、软件设计……………………………………………………………………5六、仿真调试……………………………………………………………………6七、性能测试与分析……………………………………………………………7八、心得体会…………………………………………………………………….8九、参考文献……………………………………………………………………9一、设计目的：（1）在学习了《数字电子技术》和《单片机原理及接口技术》课程后，为了加深对理论知识的理解，学习理论知识在实际中的运用，培养动手能力和解决实际问题的能力。（2）熟悉Ptoteus及Keil软件的调试和仿真。（3）通过实验提高对单片机的认识。第3页共9页第2页共9页数码管AT89C51基本系统串行时钟编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页（4）通过实验提高焊接、布局、电路检查能力。（5）通过实验提高软件调试能力。（6）进一步熟悉和掌握单片机的结构及工作原理。（7）通过课程设计，掌握以单片机为核心的电路设计的基本方法和技术，了解电路参数的计算方法。（8）通过实际程序设计和调试，逐步掌握模块化程序设计方法和调试技术。（9）通过完成一个包括电路设计和程序开发的完整过程，了解开发一单片机应用系统的全过程，为今后从事相应打下基础。二、具体要求：（1）、实时显示秒、分、时、年等（可自动或手动设置显示）（2）、具有定时功能（3）、能调整时间、日期（4）、能调整定时时间（5）、时钟走时误差一天少于1分钟三、方案论证：根据本题就是要做一个时钟的要求我们有以下两个方案。方案一：利用数字电子电路的知识制作时钟，利用74LS160计数的简易数字控制电路，由NE555产生频率为1HZ的输入信号，经过74LS48译码由数码管显示。当数字大于100时有指示灯显示，大于300时返回。方案二：基于AT89C51单片机来制作电子时钟，其最大的好处就是可最大的调整时钟使其的准确度更高。所以根据课题要求为了得到更好的最确度所以决定选择方案二作为本设计的方案。其可归结如下：第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页表一（1）使用12MHz的晶振作为单片机的外部时钟输入，一个机器周期为1us（2）使用定时器0作为时钟计数器，当计数满8ms时定时器0产生中断，当中断满125次时，调用时间模块进行加1操作。先对秒进行加1，若加1后等于60秒，则清除秒单元，同时向分进1，同理，对分、时进行同样操作。（3）P3.0选择键P3.1为加控制键P3.2减控制键P3.4为日期时间切换显示按键。利用发光二极管作为显示定时用，当定时时间到，从P3.3输出一低电平点亮发红光二极管。P3.3为发光二极管闪烁（4）年、月、日的判断。取年单元的数据除以4，若余数为零，则该年为闰年，再判断月单元是否为2月，若为2月则当月天数加1；若年单元数据除以4后余数不为零，则正常取表格的数据。四、硬件设计：根据要求我所制作的电路原理图用pltel99se画得如下表二:第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页表二：根据表二的原理图我们可以得到如下表三的PCB板图：第6页共9页第5页共9页定时中断恢复初值,保护中断4000次0.1秒单元清0.60秒到吗?秒单元清0,60分到吗?0.1秒加1秒加1分加1YYNNN开始清显示缓冲区初始化定时计数器赋时钟初值开定时器编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页表三...
