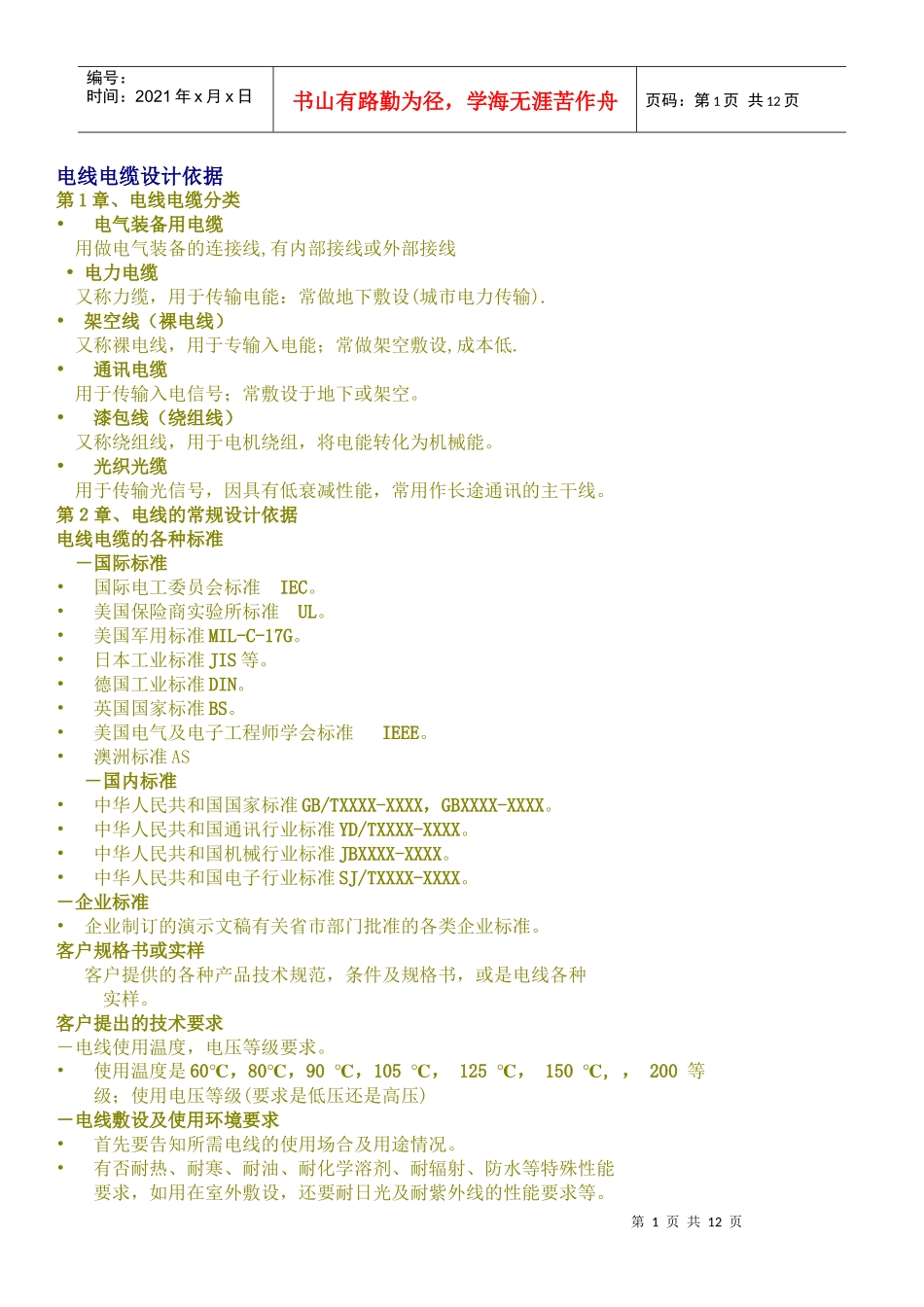

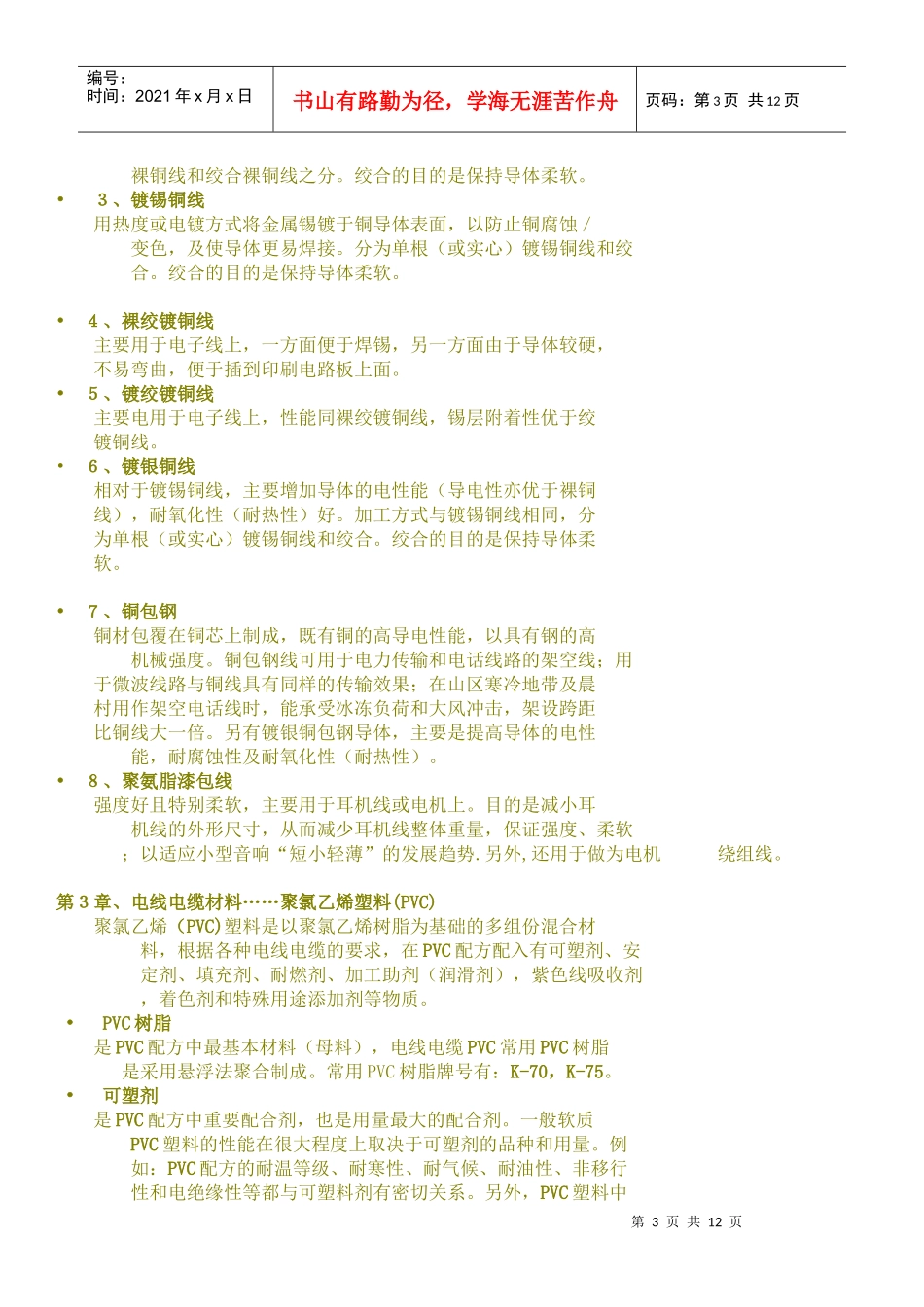

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页电线电缆设计依据第1章、电线电缆分类•电气装备用电缆用做电气装备的连接线,有内部接线或外部接线•电力电缆又称力缆，用于传输电能：常做地下敷设(城市电力传输).•架空线（裸电线）又称裸电线，用于专输入电能；常做架空敷设,成本低.•通讯电缆用于传输入电信号；常敷设于地下或架空。•漆包线（绕组线）又称绕组线，用于电机绕组，将电能转化为机械能。•光织光缆用于传输光信号，因具有低衰减性能，常用作长途通讯的主干线。第２章、电线的常规设计依据电线电缆的各种标准－国际标准•国际电工委员会标准IEC。•美国保险商实验所标准UL。•美国军用标准MIL-C-17G。•日本工业标准JIS等。•德国工业标准DIN。•英国国家标准BS。•美国电气及电子工程师学会标准IEEE。•澳洲标准AS－国内标准•中华人民共和国国家标准GB/TXXXX-XXXX，GBXXXX-XXXX。•中华人民共和国通讯行业标准YD/TXXXX-XXXX。•中华人民共和国机械行业标准JBXXXX-XXXX。•中华人民共和国电子行业标准SJ/TXXXX-XXXX。－企业标准•企业制订的演示文稿有关省市部门批准的各类企业标准。客户规格书或实样客户提供的各种产品技术规范，条件及规格书，或是电线各种实样。客户提出的技术要求－电线使用温度，电压等级要求。•使用温度是60℃，80℃，90℃，105℃，125℃，150℃,，200等级；使用电压等级(要求是低压还是高压)－电线敷设及使用环境要求•首先要告知所需电线的使用场合及用途情况。•有否耐热、耐寒、耐油、耐化学溶剂、耐辐射、防水等特殊性能要求，如用在室外敷设，还要耐日光及耐紫外线的性能要求等。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页•电线在敷设和使用中有否经常受较大机械力作用(如拉伸和挤压)。•电线在使用中要经受频繁移动和弯曲的要求，则电线要求柔软，弯曲性能要好。－电线加工时的要求•电线加工一般有注塑和装配2种,由于加工方式的不同,经常会有一些特殊要求,如附着力,线径公差要求；加工时电线要浸锡或焊锡用，则需要采用镀锡导体的电线；如有注塑工艺要求，电线外护套要求结实圆整一些(不可用挤管式)。－电线性能方面要求•要求电线承受的载流量(A).•对于通信电缆在传输性能上要求（如特性阻抗、衰减、串音、回波损耗等指针）第３章、电线电缆材料……电缆用金属材料•1、铜导电性仅次于银，导热性仅次于金、银；抗腐蚀，无磁性，塑性好，易于焊接，用途广泛。铜合金主要为提高铜的耐磨性，耐腐蚀性及机械物理性能。•2、银金属导电性及导热性最高，具有良好的耐腐蚀性及耐氧化性，易于焊接；主要用于镀层和包复层；主要用做耐高温线及（注：依照集肤效应原理）用做高频通讯电缆导体。•３、铝导电性仅次于银、铜、金；导热性好，耐腐蚀性好，机械强度一般，塑性好，比重小。缺点是抗拉强度低，不易焊接。铝合金主要为提高铝的机械强度，耐热性及可焊性。•４、金，镍用做耐高温线。•５、铁（钢）常作复合导体的加强材料，如钢芯铝较线，铜包钢，铝包钢线等。•６、锌用做钢丝／钢带／铁导体的镀层，用以防腐蚀。•７、锡用做钢丝／铜线的镀层，用以防腐蚀，并有利于铜线的焊接。第3章、电线电缆材料•１、铜箔丝一条铜铀箔条（由铜丝压扁）绕包在聚织维上成一股，然后多股正规绞合而成。铜箔丝弹性，柔软性和弯折强度好，因含有织维芯，易吸潮及氧化变黑。主要用做电话曲线和TPT,TS线的导体。•２、裸铜线裸铜线具有高导电率，但在高温下易氧化。有单根（或实心）第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页裸铜线和绞合裸铜线之分。绞合的目的是保持导体柔软。•３、镀锡铜线用热度或电镀方式将金属锡镀于铜导体表面，以防止铜腐蚀／变色，及使导体更易焊接。分为单根（或实心）镀锡铜线和绞合。绞合的目的是保持导体柔软。•４、裸绞镀铜线主要用于电子线上，一方面便于焊锡，另一方面由于导体较硬，不易弯曲，便于插到印刷电路板上面。•５、镀绞镀铜线主要电用于电子线...
