精品大学课件--南开大学数字电子--第三章答案VIP免费

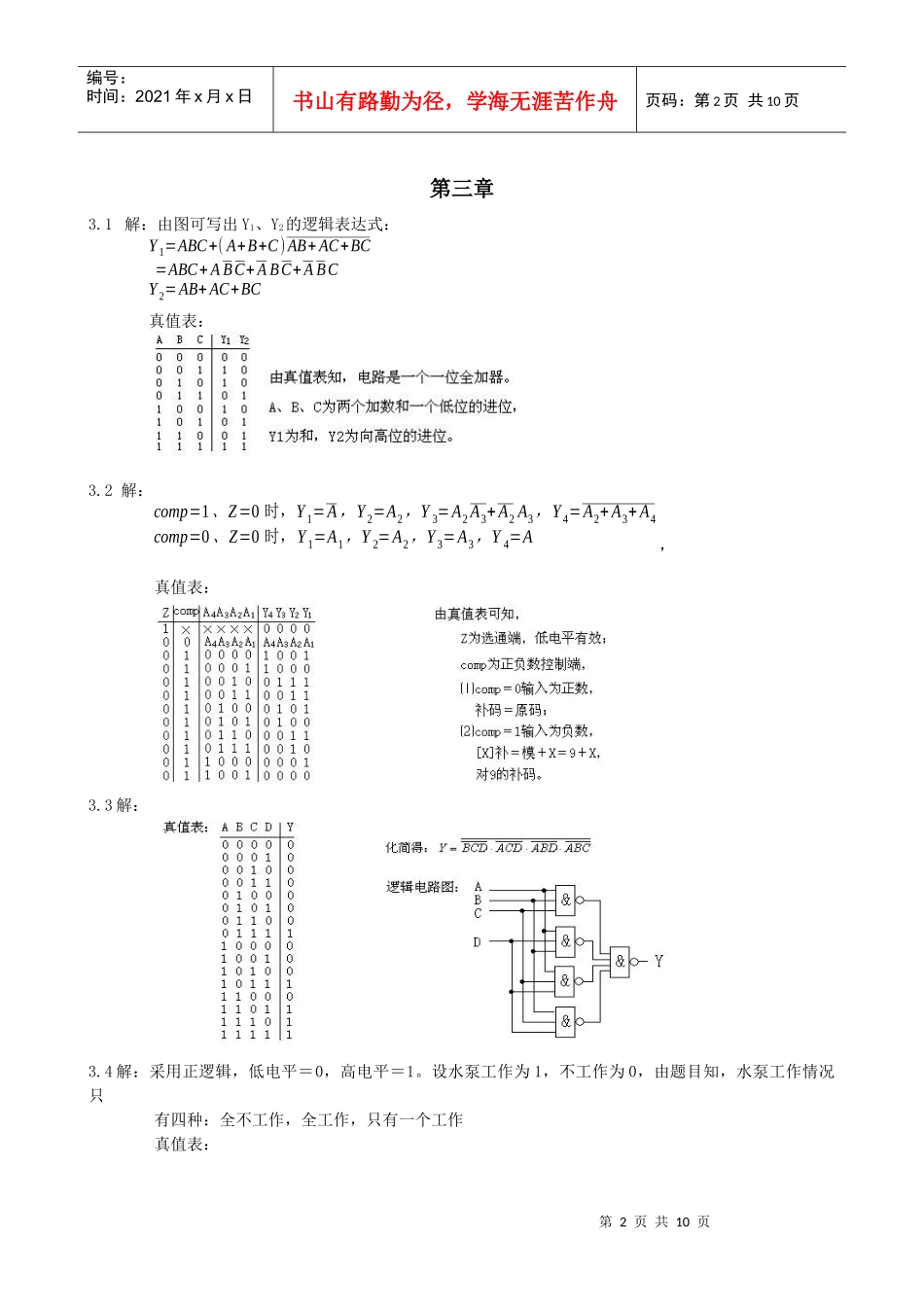

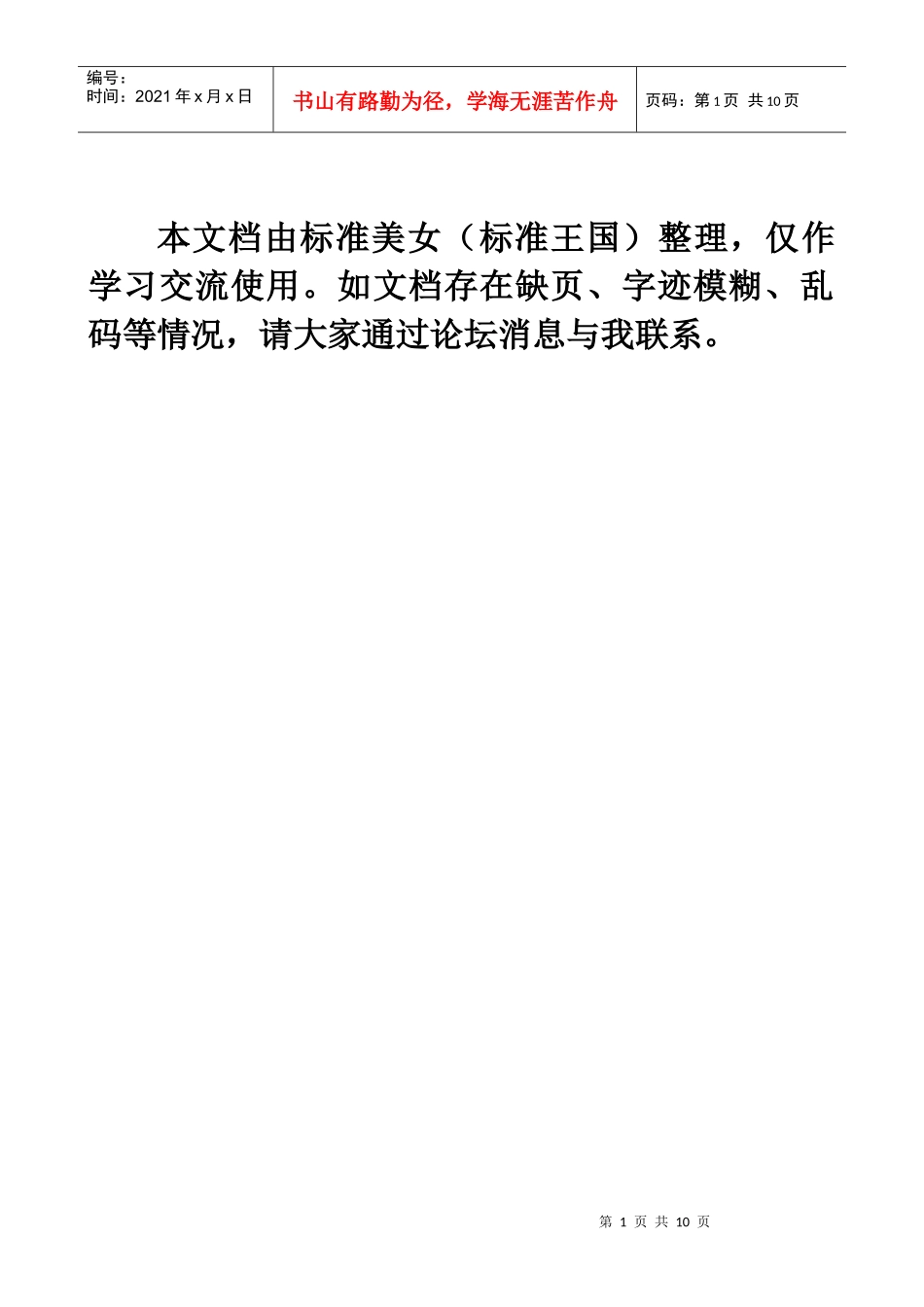

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页本文档由标准美女（标准王国）整理，仅作学习交流使用。如文档存在缺页、字迹模糊、乱码等情况，请大家通过论坛消息与我联系。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页第三章3.1解：由图可写出Y1、Y2的逻辑表达式：Y1=ABC+(A+B+C)AB+AC+BC=ABC+ABC+ABC+ABCY2=AB+AC+BC真值表：3.2解：comp=1、Z=0时，Y1=A，Y2=A2，Y3=A2A3+A2A3，Y4=A2+A3+A4comp=0、Z=0时，Y1=A1，Y2=A2，Y3=A3，Y4=A，真值表：3.3解：3.4解：采用正逻辑，低电平＝0，高电平＝1。设水泵工作为1，不工作为0，由题目知，水泵工作情况只有四种：全不工作，全工作，只有一个工作真值表：第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页图略3.5解：设输入由高位到低位依次为：A4、A3、A2、A1，输出由高位到地位依次为：B4、B3、B2、B13.6A0对应编码为：00000，A31对应编码为：111113.7解：此问题为一优先编码问题，74LS148为8－3优先编码器，只用四个输入端即可，这里用的是7～4，低4位不管；也可用低4位，但高位必须接1（代表无输入信号）；用高4位时，低4位也可接1，以免无病房按时灯会亮。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页3．8（图略）3.9解：3.11解：3.10解：3.12解：第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页3.13解：3.14由表知，当DIS＝INH＝0时Y=A2A1A0D0+A2A1A0D1+A2A1A0D2+A2A1A0D3+A2A1A0D4+A2A1A0D5+A2A1A0D6+A2A1A0D7代入A、B、C得：Z=ABCD+ABCD+ABC+ABCD+ABCD+ABCD3.15Z=MNPQ+MNPQ+MNPQ+MNPQ3.16解：4选1逻辑式为：第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页3.17解：Y=(AB¯C)D+(ABC)1+(¯ABC)D+(¯ABC)1+(ABC)1+(¯ABC)D对比4512的表达式，知：A2=A，A1=B，A0=C，D0=0，D1=D，D2=¯D，D3=1，D4=D，D5=0，D6=1，D7=1，（3.17图）(3.18图)3.18解：方法同上题，只是函数为三变量，D只取0或1即可A取2=A，A1=B，A0=C，则有：D0=0，D1=1，D2=1，D3=0，D4=0，D5=1，D6=0，D7=1，3.19解：设A、B、C为三个开关，每个有两种状态0、1，若三个全为0则灯灭Y=0；否则，Y＝1分析：全为0时灯灭；任何一个为1，则灯亮。灯亮时，再有一个开关为1，则灯灭；在此基础上，另一个也为1时，则灯亮；3.20解：I0I1组合四种取值代表“输血者”的四种血型，I2I3组合四种取值代表“受血者”的四种血型3.21解：第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页X=¯MA¯BC+MAC+MAB+ABC+MBC=¯MA¯BC+MA{¯BC+MAB{¯C+M¯ABC+(ABC)⋅1¿Y=D0¯A2A1¯A0+D1¯A2A1A0+D2¯A2A1¯A0+D3¯A2A1A0+D4A2A1¯A0+D5A2A1A0+D6A2A1¯A0+D7A2A1A0¿比较X与Y得：¿A2=A，A1=B，A0=C，D0=¯M，D1=0，D2=0，D3=M，D4=0，D5=M，D6=M，D7=1，¿¿（3.21图）(3.22图)3.22解：Y=¯S1S0AB+¯S1S0(A+B)+S1S0(A⊕B)+S1S0A化简得：Y=¯S1S0AB+¯S1S0¯AB+¯S1S0A+S1S0¯AB+S1S0A¯B+S1S0¯A令：A2=S1，A1=S0，A0=A；则：D0=0，D1=B，D2=B，D3=1，D4=B，D5=¯B，D6=1，D7=0，3.23解：加法器只做加法，相减用补码运算（相加减的为两个正数）。设被减数为C=C3C2C1C0,减数为D＝D3D2D1D0，相减时D取补码，补码＝反码＋1。CI输入M，M＝0时，D取原码和C相加；M＝1时，D取反码，再加上CI＝1正好为补码，和C相加即可。S为和。当M＝0时C0为进位；当M＝1时C0的反为符号位。所以，有，输入端：A3＝C3，A2＝C2，A1＝C1，A0＝C0，CI＝MB3=¯MD3+M¯D3，B2=¯MD2+M¯D2，B1=¯MD1+M¯D1，B0=¯MD0+M¯D0输出端：Y＝Y3Y2Y1Y0进位输出或者符号位：Z=M⊕CO（电路图略）3.24解：余三码减去3为8421码：减去3可以通过补码相加来实现，（－3）补＝（－3）反＋1＝1101，将1101放在另一个输入端。输入：A3A2A1A0=X3X2X1X0（余三码）B3B2B1B0=1101CI＝0输出：S...
