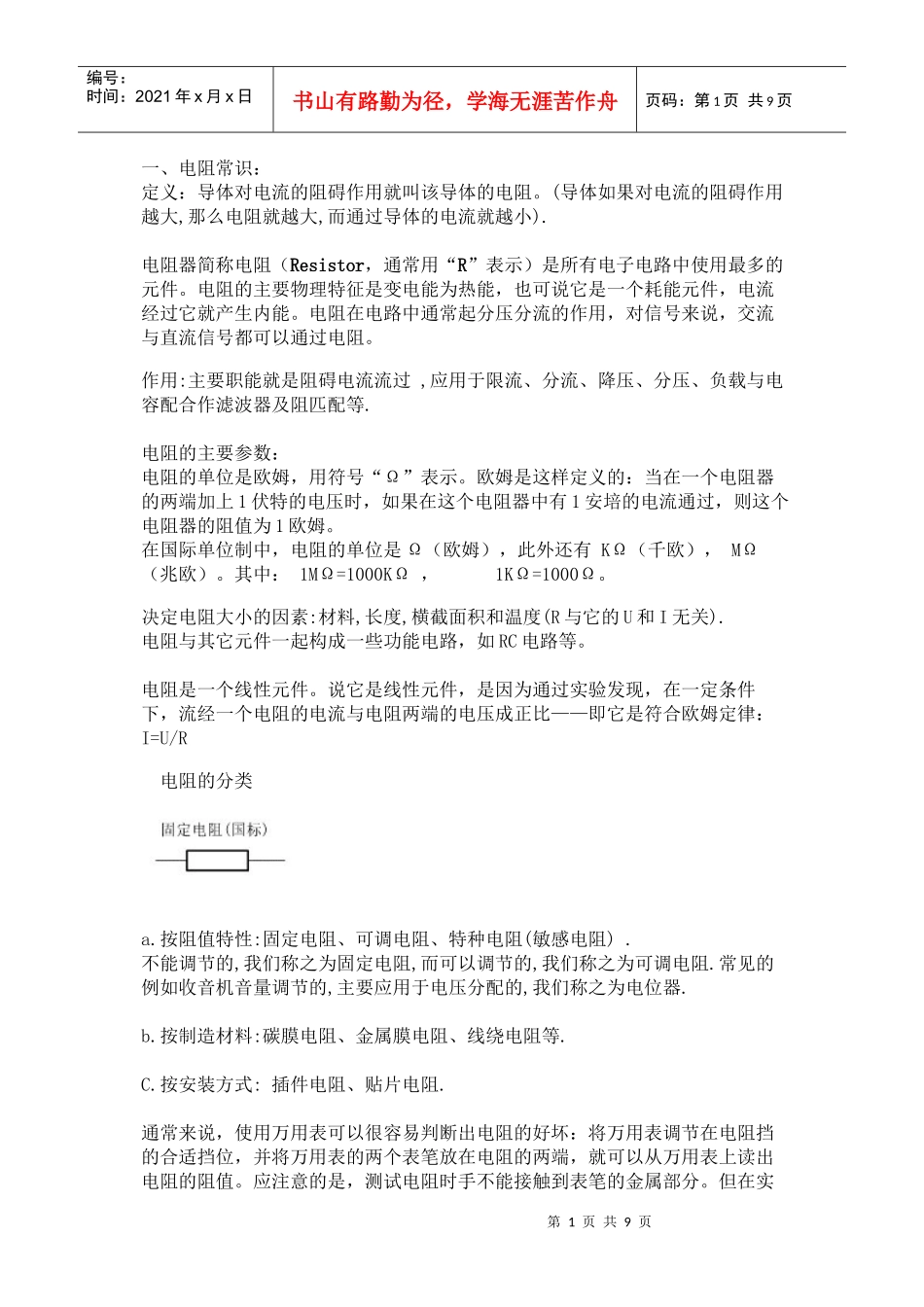

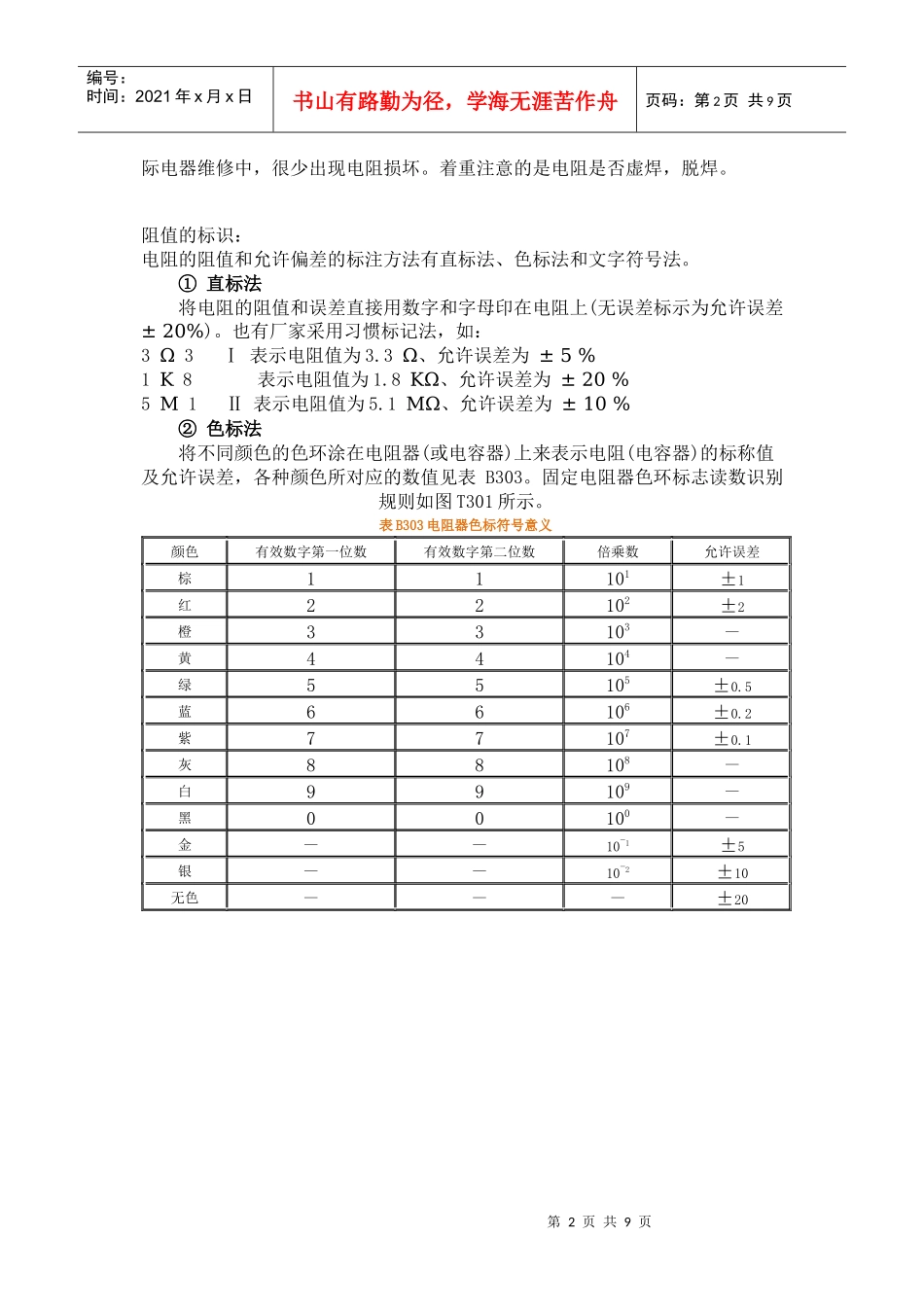

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页一、电阻常识：定义：导体对电流的阻碍作用就叫该导体的电阻。(导体如果对电流的阻碍作用越大,那么电阻就越大,而通过导体的电流就越小).电阻器简称电阻（Resistor，通常用“R”表示）是所有电子电路中使用最多的元件。电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。作用:主要职能就是阻碍电流流过,应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等.电阻的主要参数：电阻的单位是欧姆，用符号“Ω”表示。欧姆是这样定义的：当在一个电阻器的两端加上1伏特的电压时，如果在这个电阻器中有1安培的电流通过，则这个电阻器的阻值为1欧姆。在国际单位制中，电阻的单位是Ω（欧姆），此外还有KΩ（千欧），MΩ（兆欧）。其中：1MΩ=1000KΩ，1KΩ=1000Ω。决定电阻大小的因素:材料,长度,横截面积和温度(R与它的U和I无关).电阻与其它元件一起构成一些功能电路，如RC电路等。电阻是一个线性元件。说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R电阻的分类a.按阻值特性:固定电阻、可调电阻、特种电阻(敏感电阻).不能调节的,我们称之为固定电阻,而可以调节的,我们称之为可调电阻.常见的例如收音机音量调节的,主要应用于电压分配的,我们称之为电位器.b.按制造材料:碳膜电阻、金属膜电阻、线绕电阻等.C.按安装方式:插件电阻、贴片电阻.通常来说，使用万用表可以很容易判断出电阻的好坏：将万用表调节在电阻挡的合适挡位，并将万用表的两个表笔放在电阻的两端，就可以从万用表上读出电阻的阻值。应注意的是，测试电阻时手不能接触到表笔的金属部分。但在实第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页际电器维修中，很少出现电阻损坏。着重注意的是电阻是否虚焊，脱焊。阻值的标识：电阻的阻值和允许偏差的标注方法有直标法、色标法和文字符号法。①直标法将电阻的阻值和误差直接用数字和字母印在电阻上(无误差标示为允许误差±20%)。也有厂家采用习惯标记法，如：3Ω3Ⅰ表示电阻值为3.3Ω、允许误差为±5%1K8表示电阻值为1.8KΩ、允许误差为±20%5M1Ⅱ表示电阻值为5.1MΩ、允许误差为±10%②色标法将不同颜色的色环涂在电阻器(或电容器)上来表示电阻(电容器)的标称值及允许误差，各种颜色所对应的数值见表B303。固定电阻器色环标志读数识别规则如图T301所示。表B303电阻器色标符号意义颜色有效数字第一位数有效数字第二位数倍乘数允许误差棕11101±1红22102±2橙33103—黄44104—绿55105±0.5蓝66106±0.2紫77107±0.1灰88108—白99109—黑00100—金——10-1±5银——10-2±10无色———±20第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页例如：红红棕金表示220Ω±5%黄紫橙银表示47kΩ±10%棕紫绿金棕表示17.5Ω±1%③文字符号法例如：3M3K：3M3表示3.3MΩ，K表示允许偏差为±10%。允许偏差与字母的对应关系见表B304。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页电阻器额定功率的识别：电阻器的额定功率指电阻器在直流或交流电路中，长期连续工作所允许消耗的最大功率。有两种标志方法：2W以上的电阻，直接用数字印在电阻体上；2W以下的电阻，以自身体积大小来表示功率。在电路图上表示电阻功率时，采用如图T302符号：电阻的阻值辨认：由于电阻阻值的表示法有数字表示法和色环表示法两种，因而电阻阻值的读数也有两种：a、数字表示法：此表示法常用于CHIP组件中。辨认时数字之前两位为有效数字，而第三位为倍率。例如：334表示：33×104Ω=330KΩ275表示：27×105Ω=2.7MΩb、色环表示法：第一、二环颜色：黑（0）、棕（1）、红(2)、橙（3）、黄（4）、绿（5）、蓝（6）、紫（7）、灰（8）、白（9）。第三环：100101102103104105106107...
