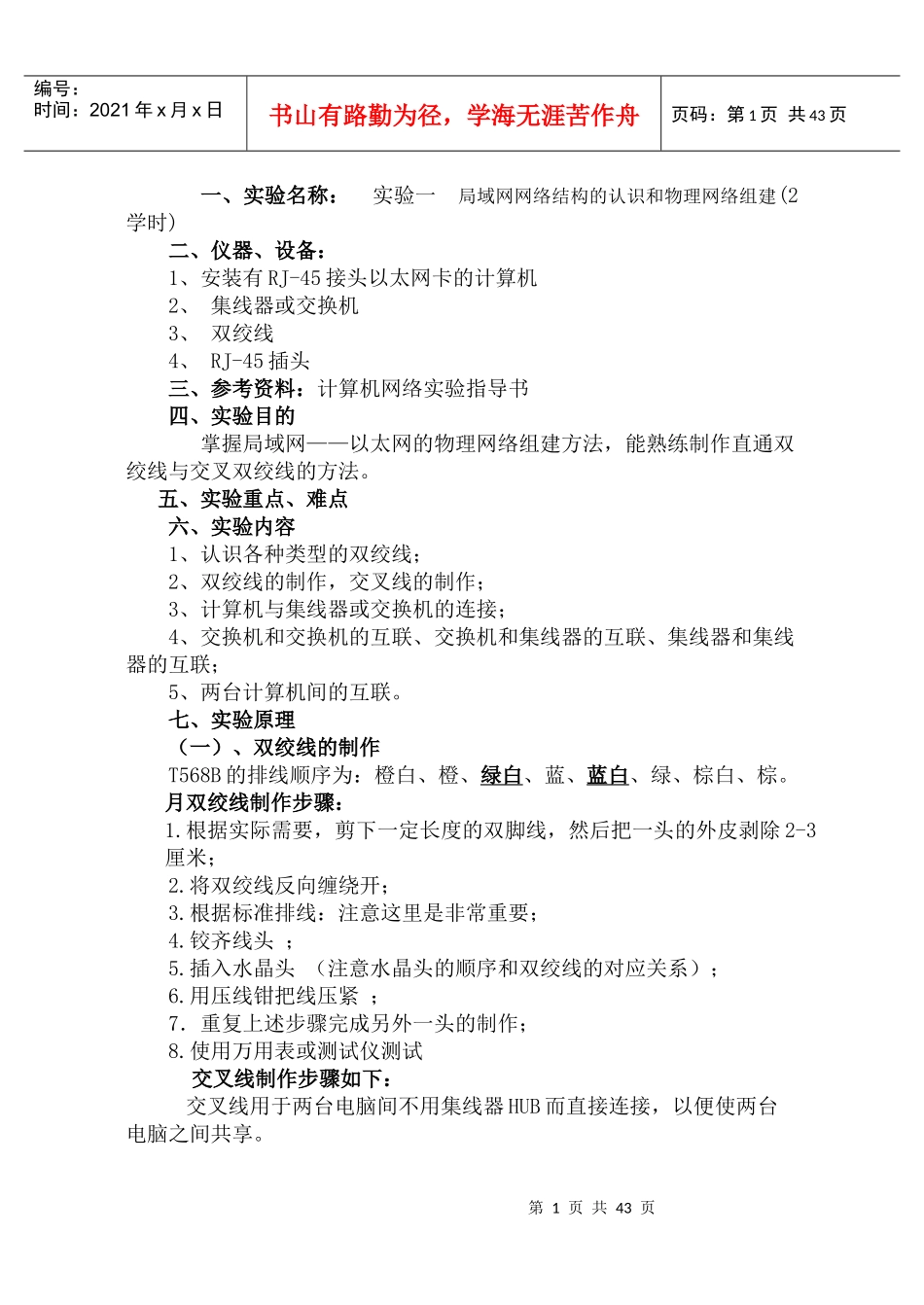

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页一、实验名称：实验一局域网网络结构的认识和物理网络组建(2学时)二、仪器、设备：1、安装有RJ-45接头以太网卡的计算机2、集线器或交换机3、双绞线4、RJ-45插头三、参考资料：计算机网络实验指导书四、实验目的掌握局域网——以太网的物理网络组建方法，能熟练制作直通双绞线与交叉双绞线的方法。五、实验重点、难点六、实验内容1、认识各种类型的双绞线；2、双绞线的制作，交叉线的制作；3、计算机与集线器或交换机的连接；4、交换机和交换机的互联、交换机和集线器的互联、集线器和集线器的互联；5、两台计算机间的互联。七、实验原理（一）、双绞线的制作T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。月双绞线制作步骤：1.根据实际需要，剪下一定长度的双脚线，然后把一头的外皮剥除2-3厘米；2.将双绞线反向缠绕开；3.根据标准排线：注意这里是非常重要；4.铰齐线头；5.插入水晶头（注意水晶头的顺序和双绞线的对应关系）；6.用压线钳把线压紧；7．重复上述步骤完成另外一头的制作；8.使用万用表或测试仪测试交叉线制作步骤如下：交叉线用于两台电脑间不用集线器HUB而直接连接，以便使两台电脑之间共享。第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页步骤1：利用斜口错剪下所需要的双绞线长度，至少0.6米，最多不超过100米。然后再利用双绞线剥线器(实际用什么剪都可以)将双绞线的外皮除去2－3厘米。有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。步骤2：接下来就要进行拨线的操作。将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线拨向左方，蓝色对线拨向右方。步骤3：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置。步骤4：按照EIA／TIA568B规定，最好的接线方法应该是：左起：白橙／橙／白绿／蓝／白蓝/绿/白棕/棕；而另一端的接法应该是：左起：白绿/绿/白橙/蓝/白蓝/橙/白棕/棕。（二）双绞线连接网卡与集线器使用直通联接。（三）双绞线连接两个集线器一般来说，通过“Uplink”联接时使用直通线；通过其他口相连时使用交叉线。（四）两台计算机通过网卡互联使用交叉线（五）网络调试可以用通过ping命令调试网络是否连通。格式：pingip地址八、注意事项水晶头弹簧片应向下，双绞线和外保护套应压入水晶头。第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页一、实验名称：实验二Windows系统支持的网络协议的设置(2学时)二、仪器、设备：Windows2000计算机操作系统、各计算机物理上已经互连。三、参考资料：计算机网络实验指导书四、实验目的1．学习Windows支持的网络协议及设置参数方法，加深了解网络协议对网络系统的重要作用。2．学会使用Windows系统的3种最基本的网络协议，并了解各种协议的作用。3．学会安装客户端网络程序及共享网络资源。五、实验重点、难点各种协议的配置及其作用。六、实验内容1．安装Windows支持的基本网络协议。2．安装网络用户。3．安装网络服务组件。4．设置网络共享资源。七、实验原理1．安装网络组件系统在网卡驱动程序已经添加好的情况下，进行网络协议的设置。(1)添加网络协议①单击“开始”一“设置”一“控制面板”图标，双击“网络”图标，出现【网络】属性对话框。②在“配置”选项卡中单击“添加”按钮，将出现“请选择网络组件类型”对话框。③在“请选择网络组件类型”对话框的网络组件列表中选择“协议”项，单击“添月加”按钮，出现“选择网络协议”对话框。在该对话框中，用户可以从“厂商”列表框中选择“Microsoft"，从“网络协议”列表框中选择该对应的网络协议类型，单击【确定】按钮，则该类型的网络协议装入系统中。如分别选择Microsoft中的IPX／SPX和NetBEUI协议。(2)设置IP地址回到...
