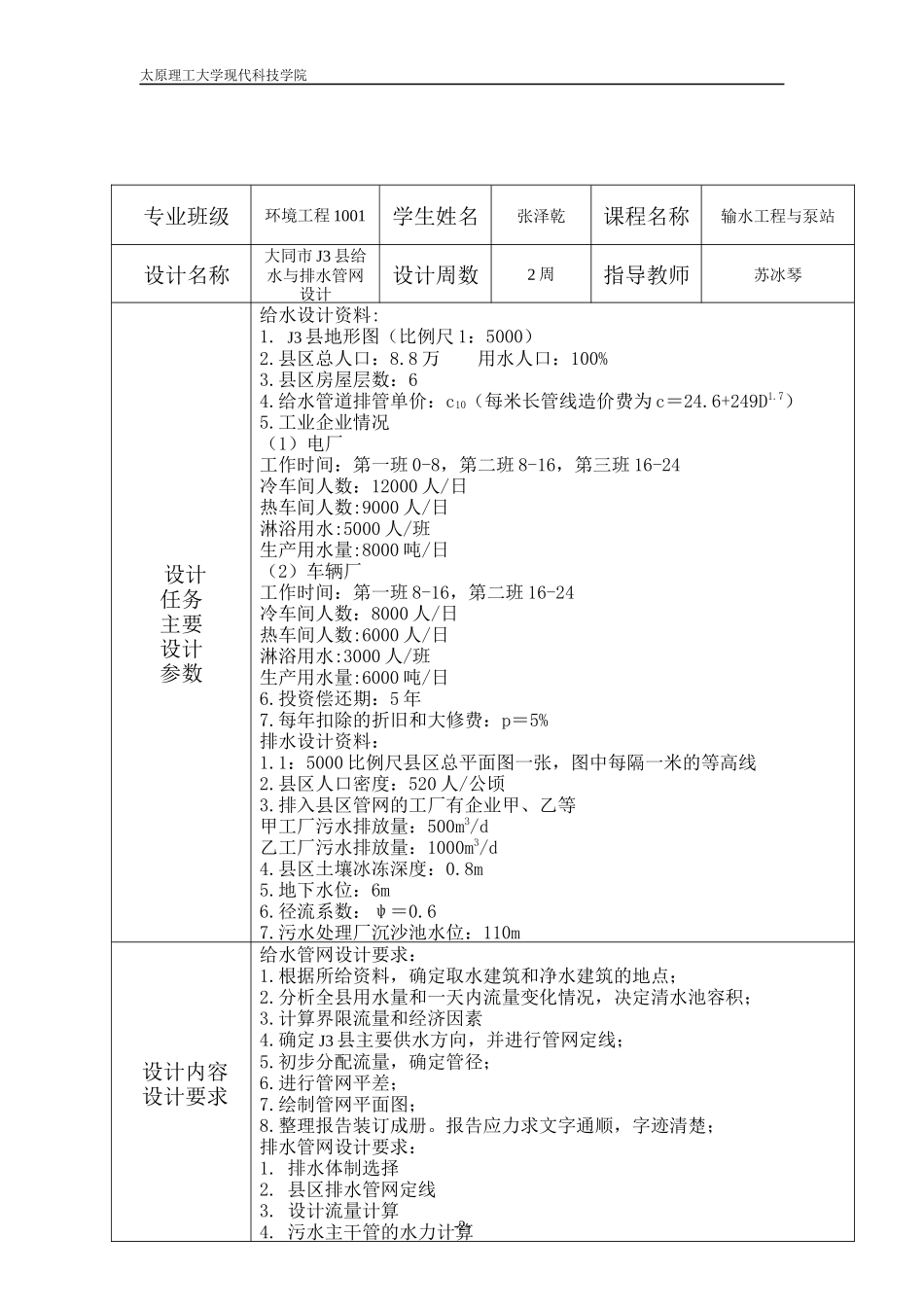

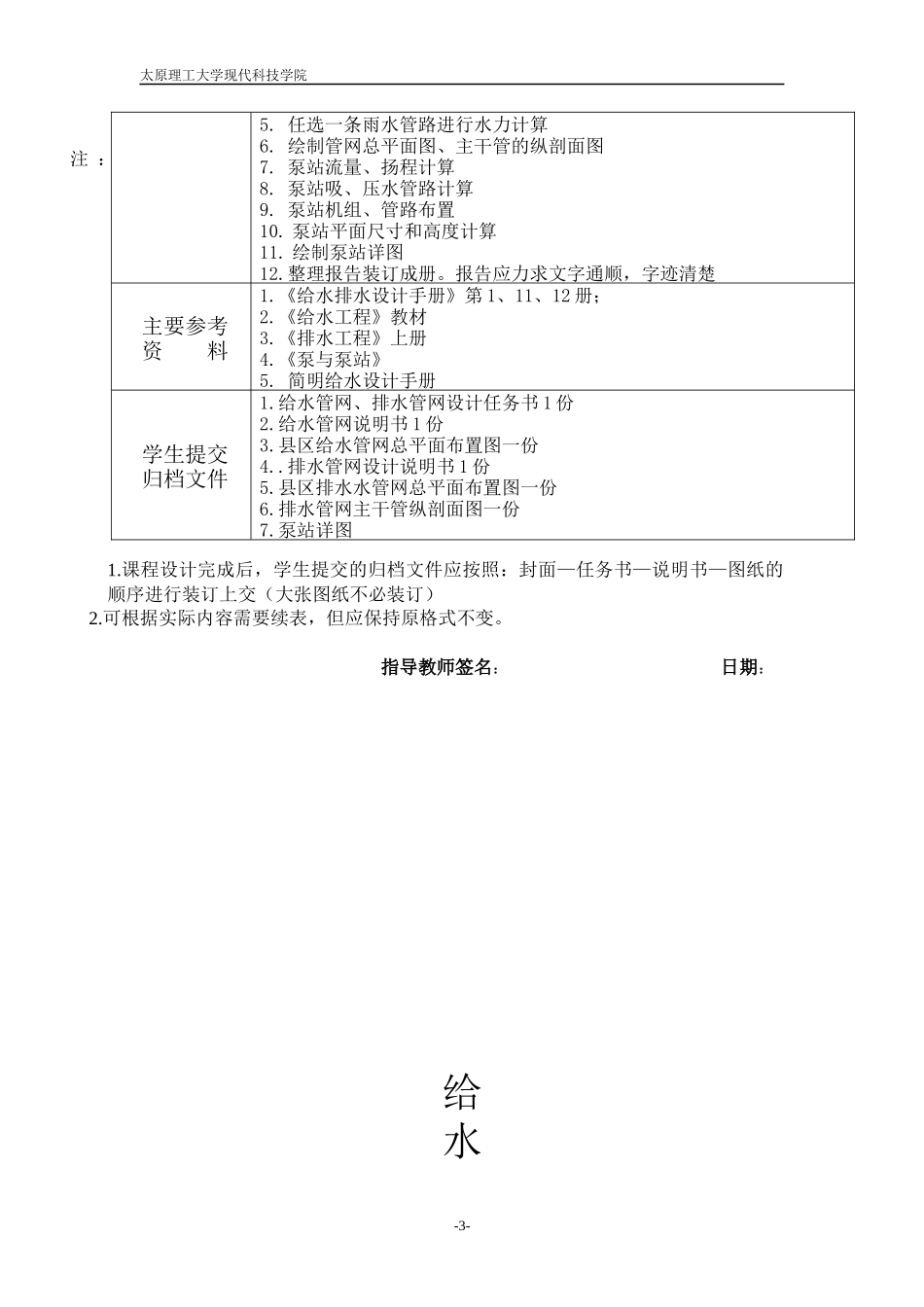

太原理工大学现代科技学院太原理工大学现代科技学院任务书-1-太原理工大学现代科技学院-2-专业班级环境工程1001学生姓名张泽乾课程名称输水工程与泵站设计名称大同市J3县给水与排水管网设计设计周数2周指导教师苏冰琴设计任务主要设计参数给水设计资料:1.J3县地形图（比例尺1：5000）2.县区总人口：8.8万用水人口：100%3.县区房屋层数：64.给水管道排管单价：c10（每米长管线造价费为c＝24.6+249D1.7）5.工业企业情况（1）电厂工作时间：第一班0-8，第二班8-16，第三班16-24冷车间人数：12000人/日热车间人数:9000人/日淋浴用水:5000人/班生产用水量:8000吨/日（2）车辆厂工作时间：第一班8-16，第二班16-24冷车间人数：8000人/日热车间人数:6000人/日淋浴用水:3000人/班生产用水量:6000吨/日6.投资偿还期：5年7.每年扣除的折旧和大修费：p＝5%排水设计资料：1.1：5000比例尺县区总平面图一张，图中每隔一米的等高线2.县区人口密度：520人/公顷3.排入县区管网的工厂有企业甲、乙等甲工厂污水排放量：500m3/d乙工厂污水排放量：1000m3/d4.县区土壤冰冻深度：0.8m5.地下水位：6m6.径流系数：ψ＝0.67.污水处理厂沉沙池水位：110m设计内容设计要求给水管网设计要求：1.根据所给资料，确定取水建筑和净水建筑的地点；2.分析全县用水量和一天内流量变化情况，决定清水池容积；3.计算界限流量和经济因素4.确定J3县主要供水方向，并进行管网定线；5.初步分配流量，确定管径；6.进行管网平差；7.绘制管网平面图；8.整理报告装订成册。报告应力求文字通顺，字迹清楚；排水管网设计要求：1.排水体制选择2.县区排水管网定线3.设计流量计算4.污水主干管的水力计算太原理工大学现代科技学院注：1.课程设计完成后，学生提交的归档文件应按照：封面—任务书—说明书—图纸的顺序进行装订上交（大张图纸不必装订）2.可根据实际内容需要续表，但应保持原格式不变。指导教师签名：日期：给水-3-5.任选一条雨水管路进行水力计算6.绘制管网总平面图、主干管的纵剖面图7.泵站流量、扬程计算8.泵站吸、压水管路计算9.泵站机组、管路布置10.泵站平面尺寸和高度计算11.绘制泵站详图12.整理报告装订成册。报告应力求文字通顺，字迹清楚主要参考资料1.《给水排水设计手册》第1、11、12册；2.《给水工程》教材3.《排水工程》上册4.《泵与泵站》5.简明给水设计手册学生提交归档文件1.给水管网、排水管网设计任务书1份2.给水管网说明书1份3.县区给水管网总平面布置图一份4..排水管网设计说明书1份5.县区排水水管网总平面布置图一份6.排水管网主干管纵剖面图一份7.泵站详图太原理工大学现代科技学院管网课程设计说明书目录第一章设计资料………………………………………………..5第二章设计要求………………………………………………..5第三章用水量计算…………………………………………......5第四章界限流量计算………………………………………….6第五章管网定线………………………………………………..7第六章水力计算………………………………………………..7第七章管网平差计算和校核…………………………………9第八章参考资料…………………………………………...….11附表1J3县最高日用水量计算表…………………………….12-4-太原理工大学现代科技学院附图1J3县用水量变化曲线…………………………………13附表2界限流量表……………………………………………..15附表3管网平差计算表………………………………………..16附表4-1、4-2消防时管网平差计算结……………………………..18附表5-1、5-2事故时管网平差计算结……………………………..19第一章设计资料一、J3县地形图（比例尺1：5000）二、县区总人口：8.8万用水人口：100%三、县区房屋层数：6四、给水管道排管单价：c10（每米长管线造价费为c＝24.6+249D1.7）五、工业企业情况（1）电厂工作时间：第一班0—8，第二班8—16，第三班16—24冷车间人数：12000人/日热车间人数：9000人/日淋浴用水：5000人/班，（冷车间人数：3000人/班；热车间人数：2000人/班）生产用水量：8000吨/日（2）车辆厂工作时间：第一班8—16，第二班16—24冷车间人数：8...
