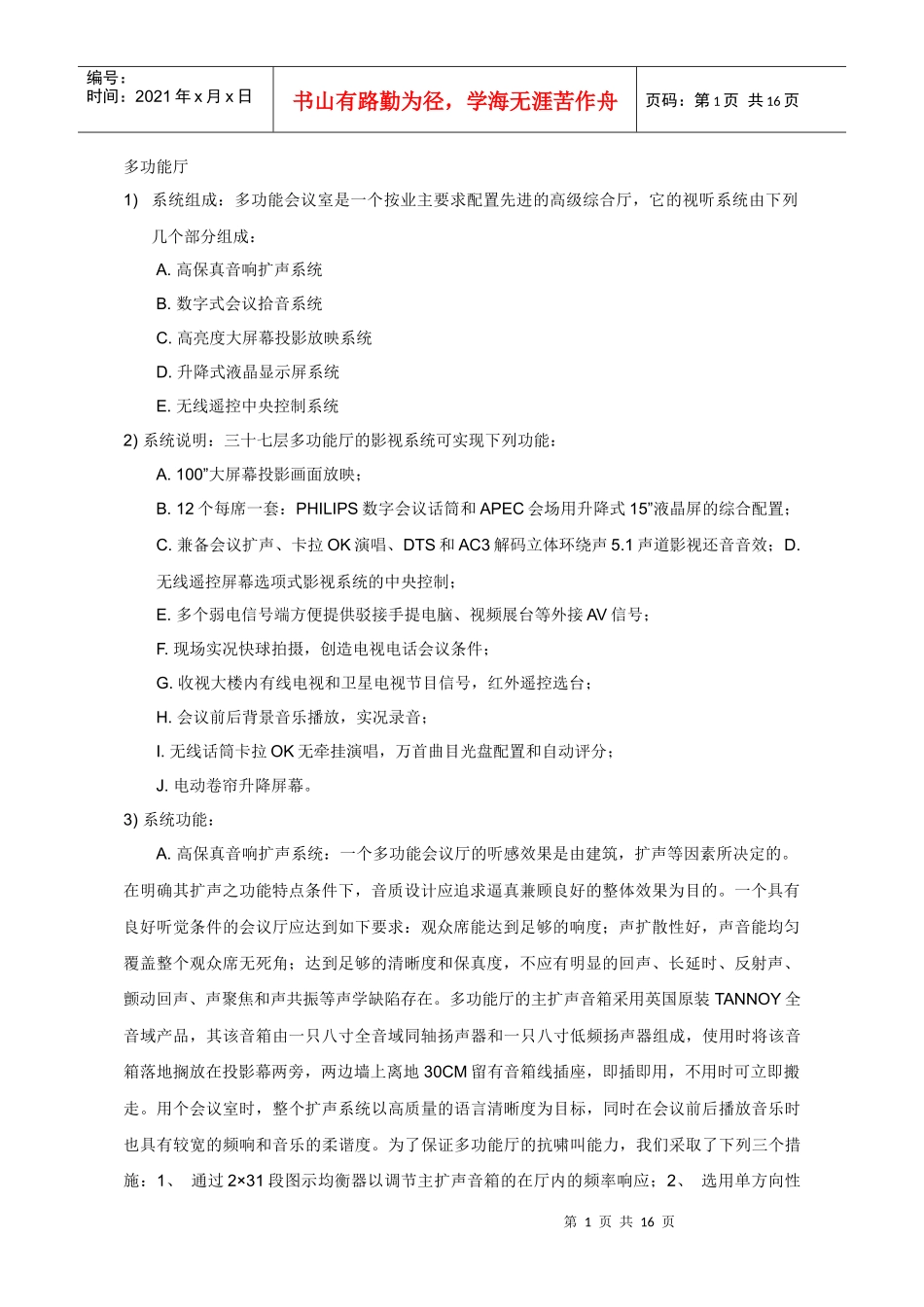

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页多功能厅1)系统组成：多功能会议室是一个按业主要求配置先进的高级综合厅，它的视听系统由下列几个部分组成：A.高保真音响扩声系统B.数字式会议拾音系统C.高亮度大屏幕投影放映系统D.升降式液晶显示屏系统E.无线遥控中央控制系统2)系统说明：三十七层多功能厅的影视系统可实现下列功能：A.100”大屏幕投影画面放映；B.12个每席一套：PHILIPS数字会议话筒和APEC会场用升降式15”液晶屏的综合配置；C.兼备会议扩声、卡拉OK演唱、DTS和AC3解码立体环绕声5.1声道影视还音音效；D.无线遥控屏幕选项式影视系统的中央控制；E.多个弱电信号端方便提供驳接手提电脑、视频展台等外接AV信号；F.现场实况快球拍摄，创造电视电话会议条件；G.收视大楼内有线电视和卫星电视节目信号，红外遥控选台；H.会议前后背景音乐播放，实况录音；I.无线话筒卡拉OK无牵挂演唱，万首曲目光盘配置和自动评分；J.电动卷帘升降屏幕。3)系统功能：A.高保真音响扩声系统：一个多功能会议厅的听感效果是由建筑，扩声等因素所决定的。在明确其扩声之功能特点条件下，音质设计应追求逼真兼顾良好的整体效果为目的。一个具有良好听觉条件的会议厅应达到如下要求：观众席能达到足够的响度；声扩散性好，声音能均匀覆盖整个观众席无死角；达到足够的清晰度和保真度，不应有明显的回声、长延时、反射声、颤动回声、声聚焦和声共振等声学缺陷存在。多功能厅的主扩声音箱采用英国原装TANNOY全音域产品，其该音箱由一只八寸全音域同轴扬声器和一只八寸低频扬声器组成，使用时将该音箱落地搁放在投影幕两旁，两边墙上离地30CM留有音箱线插座，即插即用，不用时可立即搬走。用个会议室时，整个扩声系统以高质量的语言清晰度为目标，同时在会议前后播放音乐时也具有较宽的频响和音乐的柔谐度。为了保证多功能厅的抗啸叫能力，我们采取了下列三个措施：1、通过2×31段图示均衡器以调节主扩声音箱的在厅内的频率响应；2、选用单方向性第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页好的心型话筒，以其自身优越的轴向声接受达到良好的抗啸叫效果。3、系统中不配置声反馈抑制器而以合理布置扬声器的方式控制啸叫的产生，是为了保证扩声音质的高保真度。在拾音传声器的配置方面，我们除了为多功能厅10个席位布置PHILIPS数字会议系统外，还有设置一套二支美国SHURE无线话筒一套供卡拉OK演唱或会议时无牵挂灵活使用。上述各种传声器均为单方向心型产品，其特点是灵敏度高，不易产生啸叫。系统采用原日本DENON综合AV功率放大器作主控，该机有5*185W的强劲功率输出，有源重低频音箱的输出接口，FM/AM电台接收，DTS和AC3的数字解码，多种模式的音效处理。影视系统的立体环绕声播放由主音箱和环境声音箱等组成。为了增强影片放映时伴音的震憾效果，特配置YAMAHAYST160有源重低频音箱一只，和主音箱一样在墙上离地30CM预留有音箱线插座，不用时亦可将音箱搬走。为了保证会议室的整体装潢格调，我们选用四只美国BOSE151小型大功率产品作为环境声音箱，将其隐藏安装分布在会议室后墙和左右侧墙，由此保证了良好的环境声音效B.会议讨论发言系统PHILIPS的CCS800会议讨论系统是一种多用、经济的讨论系统，适合用在小型的会议和讨论中。它具备控制会议和讨论所需的全部功能。代表可以通过话筒、内置扬声器和耳机交流。它的声音纯净，适合用于政府、饭店的会议室，培训和教育的场所，公司董事会会议室，以及议会内的小会议室等。根据会场的需要配置1台主席机和10台代表机，其中设置一台中央控制器，可制定发言模式、输出音量和耳机监听音量。我们使用PHILIPS移动式代表机，这样使得整个系统安装配置非常方便灵活，可以根据会议需要随意配置。会议讨论发言系统除具有普通会议扩音功能外，还应具有以下几种控制发言的方法：压倒模式：系统中只有一名与会者可以发言，任何时候有代表请求发言（按“发言键”）都将会中断前者的讲话而发表自己的意见。主席有权中断发言者的发言。讨论模式：该模式可设定1-4个人同...
