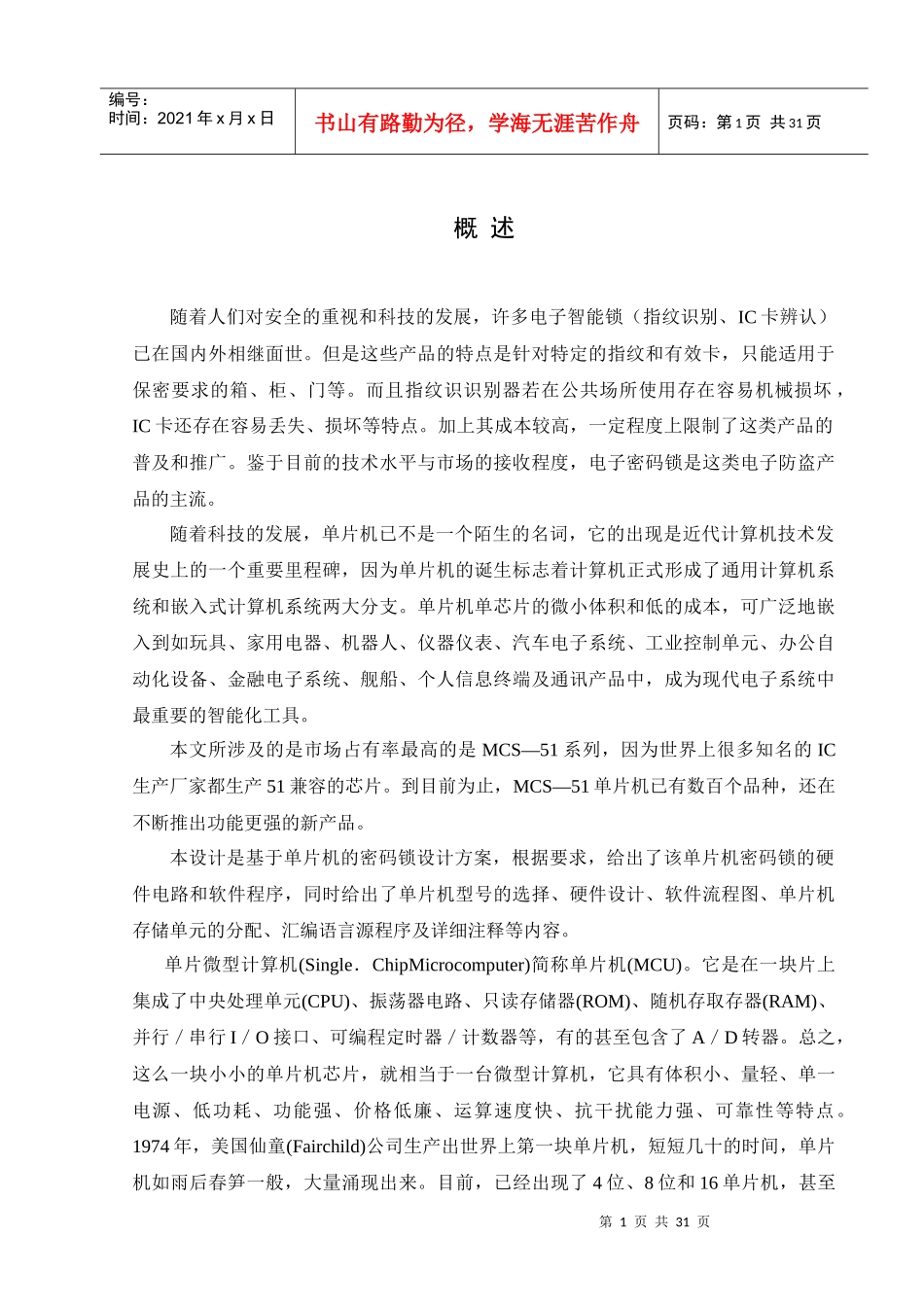

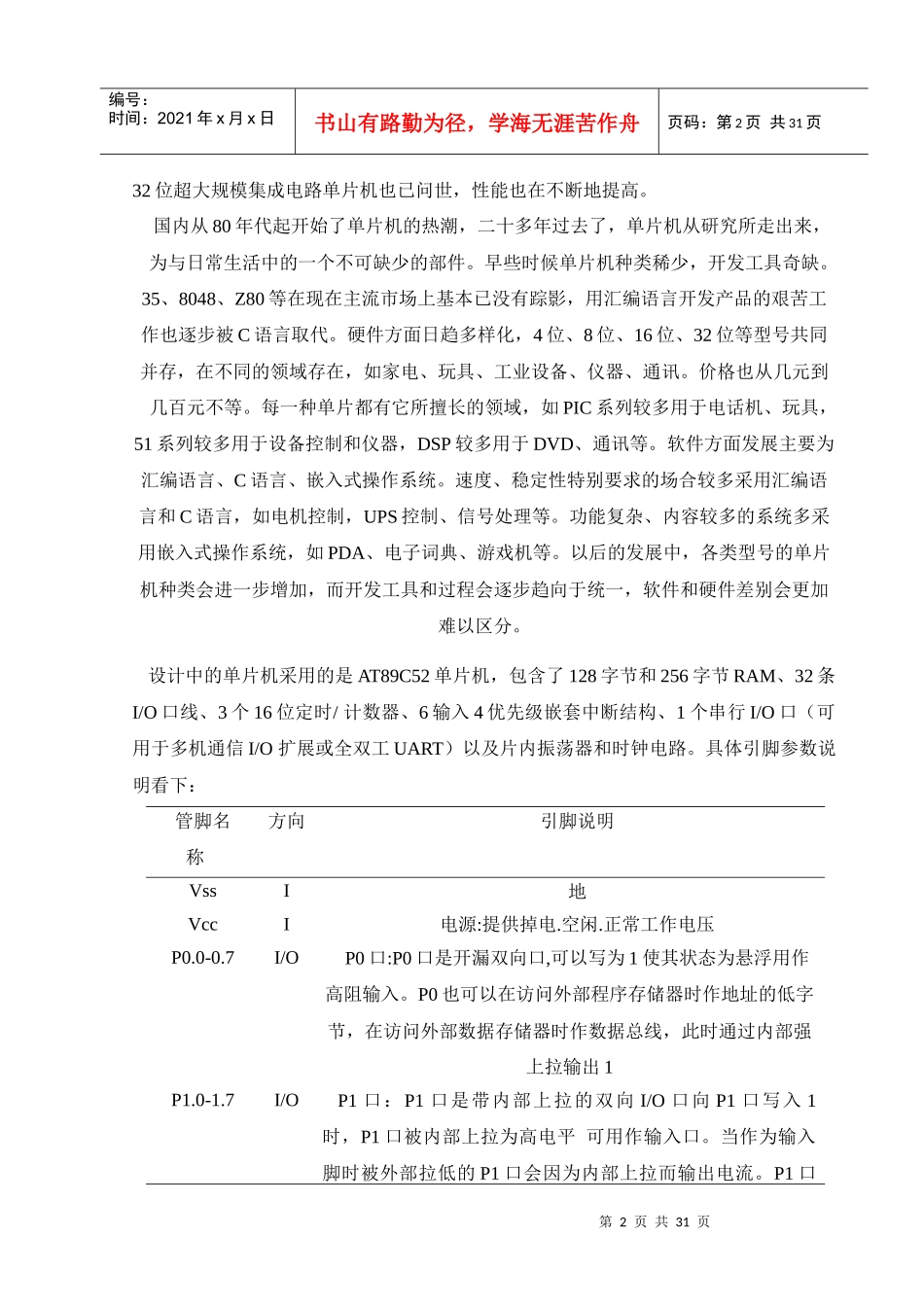

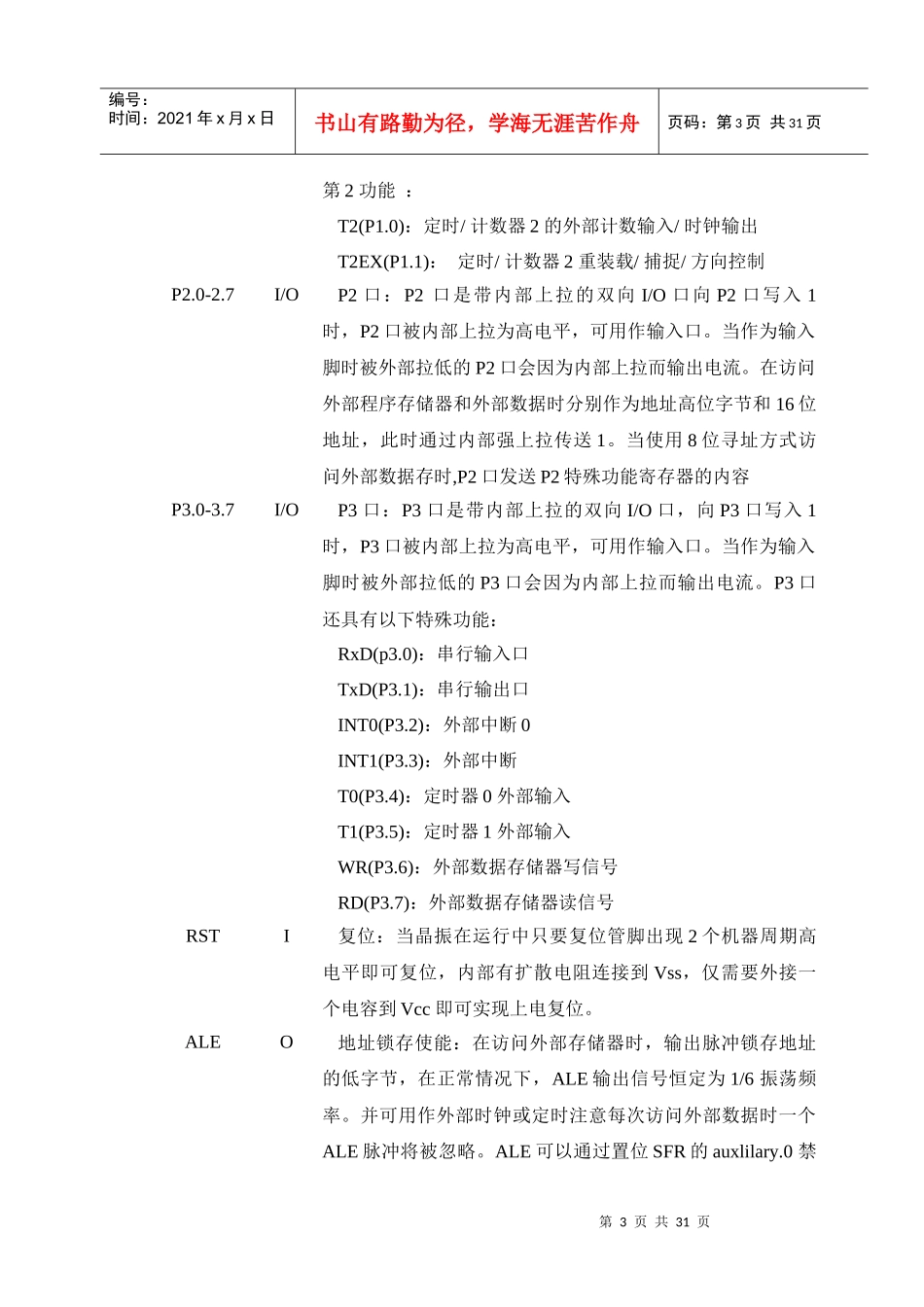

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页概述随着人们对安全的重视和科技的发展，许多电子智能锁（指纹识别、IC卡辨认）已在国内外相继面世。但是这些产品的特点是针对特定的指纹和有效卡，只能适用于保密要求的箱、柜、门等。而且指纹识识别器若在公共场所使用存在容易机械损坏，IC卡还存在容易丢失、损坏等特点。加上其成本较高，一定程度上限制了这类产品的普及和推广。鉴于目前的技术水平与市场的接收程度，电子密码锁是这类电子防盗产品的主流。随着科技的发展，单片机已不是一个陌生的名词，它的出现是近代计算机技术发展史上的一个重要里程碑，因为单片机的诞生标志着计算机正式形成了通用计算机系统和嵌入式计算机系统两大分支。单片机单芯片的微小体积和低的成本，可广泛地嵌入到如玩具、家用电器、机器人、仪器仪表、汽车电子系统、工业控制单元、办公自动化设备、金融电子系统、舰船、个人信息终端及通讯产品中，成为现代电子系统中最重要的智能化工具。本文所涉及的是市场占有率最高的是MCS—51系列，因为世界上很多知名的IC生产厂家都生产51兼容的芯片。到目前为止，MCS—51单片机已有数百个品种，还在不断推出功能更强的新产品。本设计是基于单片机的密码锁设计方案，根据要求，给出了该单片机密码锁的硬件电路和软件程序，同时给出了单片机型号的选择、硬件设计、软件流程图、单片机存储单元的分配、汇编语言源程序及详细注释等内容。单片微型计算机(Single．ChipMicrocomputer)简称单片机(MCU)。它是在一块片上集成了中央处理单元(CPU)、振荡器电路、只读存储器(ROM)、随机存取存器(RAM)、并行／串行I／O接口、可编程定时器／计数器等，有的甚至包含了A／D转器。总之，这么一块小小的单片机芯片，就相当于一台微型计算机，它具有体积小、量轻、单一电源、低功耗、功能强、价格低廉、运算速度快、抗干扰能力强、可靠性等特点。1974年，美国仙童(Fairchild)公司生产出世界上第一块单片机，短短几十的时间，单片机如雨后春笋一般，大量涌现出来。目前，已经出现了4位、8位和16单片机，甚至第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页32位超大规模集成电路单片机也已问世，性能也在不断地提高。国内从80年代起开始了单片机的热潮，二十多年过去了，单片机从研究所走出来，为与日常生活中的一个不可缺少的部件。早些时候单片机种类稀少，开发工具奇缺。35、8048、Z80等在现在主流市场上基本已没有踪影，用汇编语言开发产品的艰苦工作也逐步被C语言取代。硬件方面日趋多样化，4位、8位、16位、32位等型号共同并存，在不同的领域存在，如家电、玩具、工业设备、仪器、通讯。价格也从几元到几百元不等。每一种单片都有它所擅长的领域，如PIC系列较多用于电话机、玩具，51系列较多用于设备控制和仪器，DSP较多用于DVD、通讯等。软件方面发展主要为汇编语言、C语言、嵌入式操作系统。速度、稳定性特别要求的场合较多采用汇编语言和C语言，如电机控制，UPS控制、信号处理等。功能复杂、内容较多的系统多采用嵌入式操作系统，如PDA、电子词典、游戏机等。以后的发展中，各类型号的单片机种类会进一步增加，而开发工具和过程会逐步趋向于统一，软件和硬件差别会更加难以区分。设计中的单片机采用的是AT89C52单片机，包含了128字节和256字节RAM、32条I/O口线、3个16位定时/计数器、6输入4优先级嵌套中断结构、1个串行I/O口（可用于多机通信I/O扩展或全双工UART）以及片内振荡器和时钟电路。具体引脚参数说明看下：管脚名称方向引脚说明VssI地VccI电源:提供掉电.空闲.正常工作电压P0.0-0.7I/OP0口:P0口是开漏双向口,可以写为1使其状态为悬浮用作高阻输入。P0也可以在访问外部程序存储器时作地址的低字节，在访问外部数据存储器时作数据总线，此时通过内部强上拉输出1P1.0-1.7I/OP1口：P1口是带内部上拉的双向I/O口向P1口写入1时，P1口被内部上拉为高电平可用作输入口。当作为输入脚时被外部拉低的P1口会因为内部上拉而输出电流。P1口第3页共31页第2页共31页编号：时间：2021年x...
