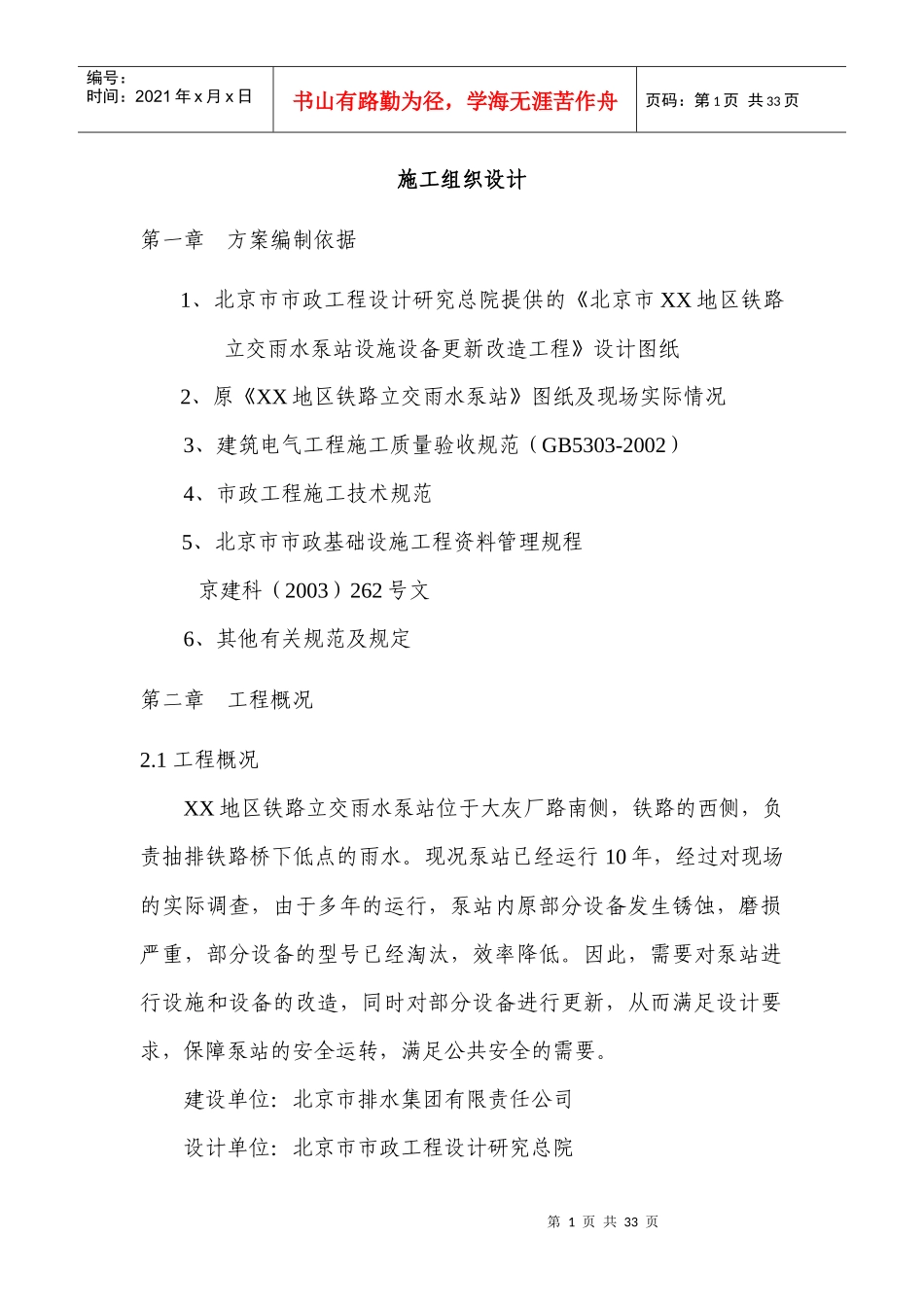

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页施工组织设计第一章方案编制依据1、北京市市政工程设计研究总院提供的《北京市XX地区铁路立交雨水泵站设施设备更新改造工程》设计图纸2、原《XX地区铁路立交雨水泵站》图纸及现场实际情况3、建筑电气工程施工质量验收规范（GB5303-2002）4、市政工程施工技术规范5、北京市市政基础设施工程资料管理规程京建科（2003）262号文6、其他有关规范及规定第二章工程概况2.1工程概况XX地区铁路立交雨水泵站位于大灰厂路南侧，铁路的西侧，负责抽排铁路桥下低点的雨水。现况泵站已经运行10年，经过对现场的实际调查，由于多年的运行，泵站内原部分设备发生锈蚀，磨损严重，部分设备的型号已经淘汰，效率降低。因此，需要对泵站进行设施和设备的改造，同时对部分设备进行更新，从而满足设计要求，保障泵站的安全运转，满足公共安全的需要。建设单位：北京市排水集团有限责任公司设计单位：北京市市政工程设计研究总院第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页施工单位：北京市市政工程管理处泵站管理所监理单位：北京四方监理公司2.2主要工程量及工程总造价2.2.1主要工程量排水工艺部分：1）更换GD343-10型阀门1个，同时更换钢管DN400=424mm2）更换D943-10型阀门2个，同时更换钢管DN500=602mm×23）设备刷漆土建部分：1）将原停车棚全部拆除并做新停车棚2）新做屋面防水层3）外墙面全部清洗，破损外墙面全部凿除并贴新砖4）挑檐板及雨罩板底面表层刷漆5）更换泵站区内全部门窗，一层以及值班室所有外窗安装护栏6）泵房、格栅间、高低压配电室及值班室的内墙面及顶棚重新粉刷，原装修须全部铲除至结构基层。值班室卫生间顶棚重新做成铝条板吊顶、内墙新做釉面砖防水墙面、踢脚新做铺地砖踢脚。泵房、格栅间、高低压配电室上部新做建筑胶水泥踢脚7）重新翻建值班室所有房间地面8）新做风机洞口4个第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页电气部分：1）更换低压配电柜及部分电气箱2）更换所有照明灯具及主要电缆暖通部分：1）格栅间下部增设机械送风管道系统。2）泵间下部安装消音型斜流加速管道通风机，上部增设2台轴流通风机3）排风机墙外侧风口加装铝合金活动百叶2.3工程管理目标计划开工日期：2008年3月18日计划竣工时间：2008年5月30日2.4工程质量目标1、质量目标：本工程质量要求为：合格。2、安全目标：事故零。3、其他要求：本工程施工由于我方是在多工种作业的情况下进行施工，对于文明施工、安全保卫、环境保护、施工场地等各个方面，除严格执行国家、北京市的有关规定外，还要服从现场业主和监理的统一管理和指挥。2.5质量管理措施1、严格按照设计图纸施工，如有变化，必须做变更洽商。2、工程开工前向全体施工人员进行工程交底，确保施工人员明第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页确施工方法和工艺要求，健全质量管理制度。3、施工机械设备应满足施工生产的要求,定期维修和保养保证施工期间良好运行。各种测量、计量仪器精度应符合施工要求,定期检测，以确保量测的准确性,对不符和要求的应停止使用。4、坚持执行原材、成品、半成品的进货验证和检验制度,做到不合格材料不准进场,未经检验合格的材料不准使用。5、质量检查员严格把关，认真检查并履行签收手续。各种质量检查记录应准确、及时填写并保存,保证资料符合有关要求。6、各部分工程应满足质量目标设计要求（见附表）。7、人力资源计划序号工种人数备注1瓦工42装修工63架子工44电工15焊工16壮工10第三章、工程总体部署3.1组织机构及责任分工第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页3.1.1原则1）采用先进施工技术和施工设备，严格管理，确保工程质量达到优良标准。2）施工进度安排合理，应在汛期前完成泵站设备改造更新工作，确保进入汛期后设备的正常使用。3）抓住本工程施工特点，合理的安排各作业...
