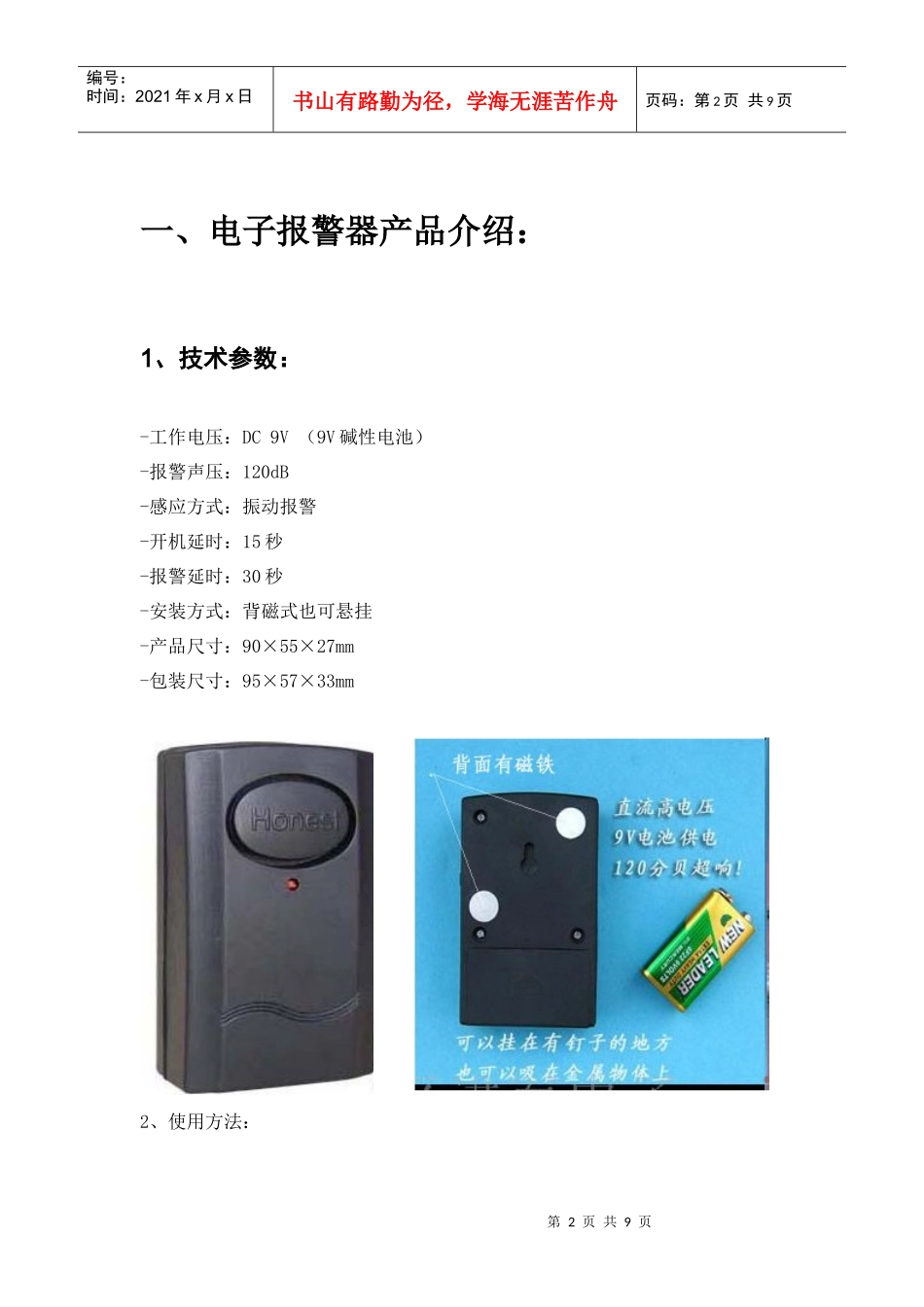

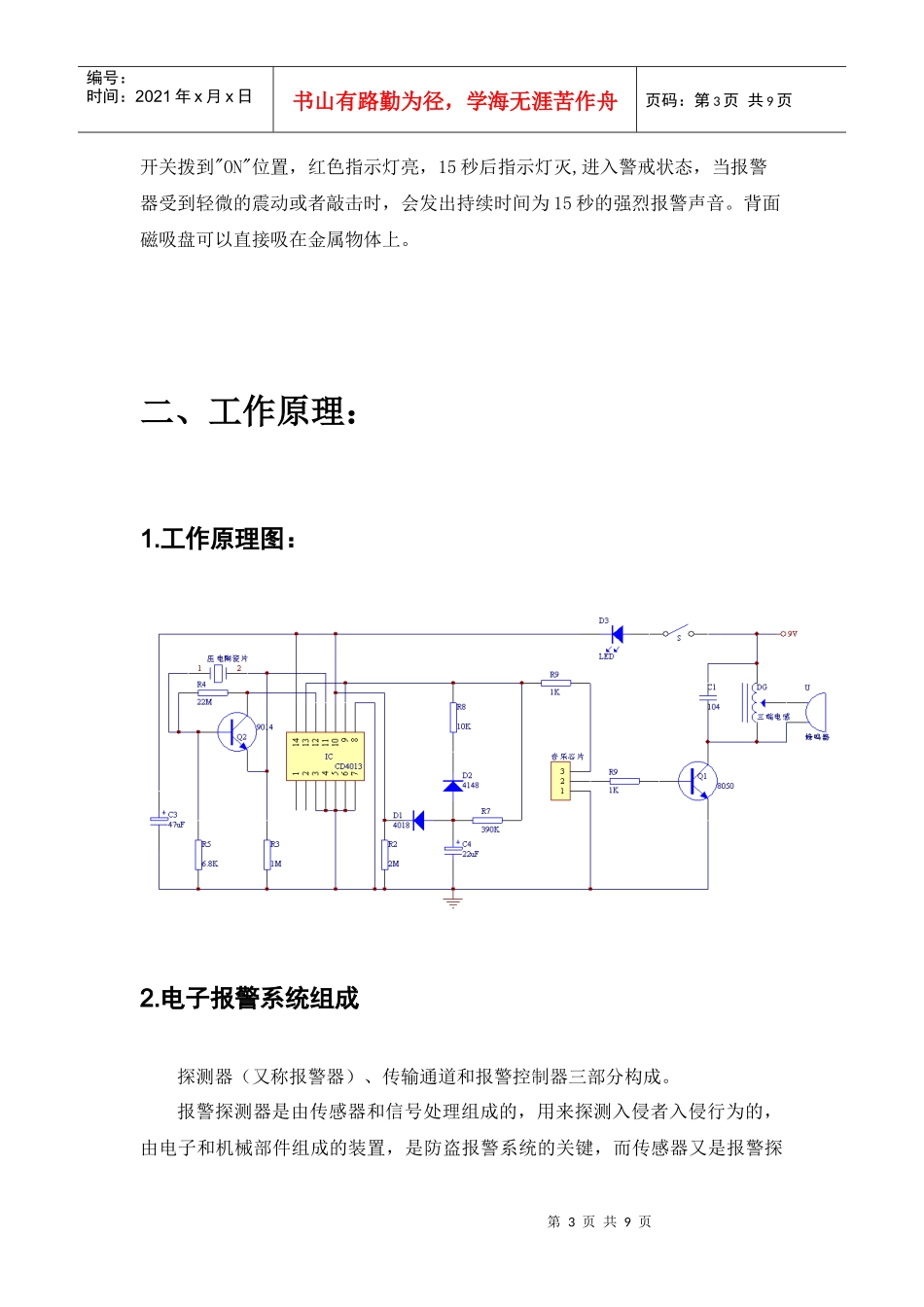

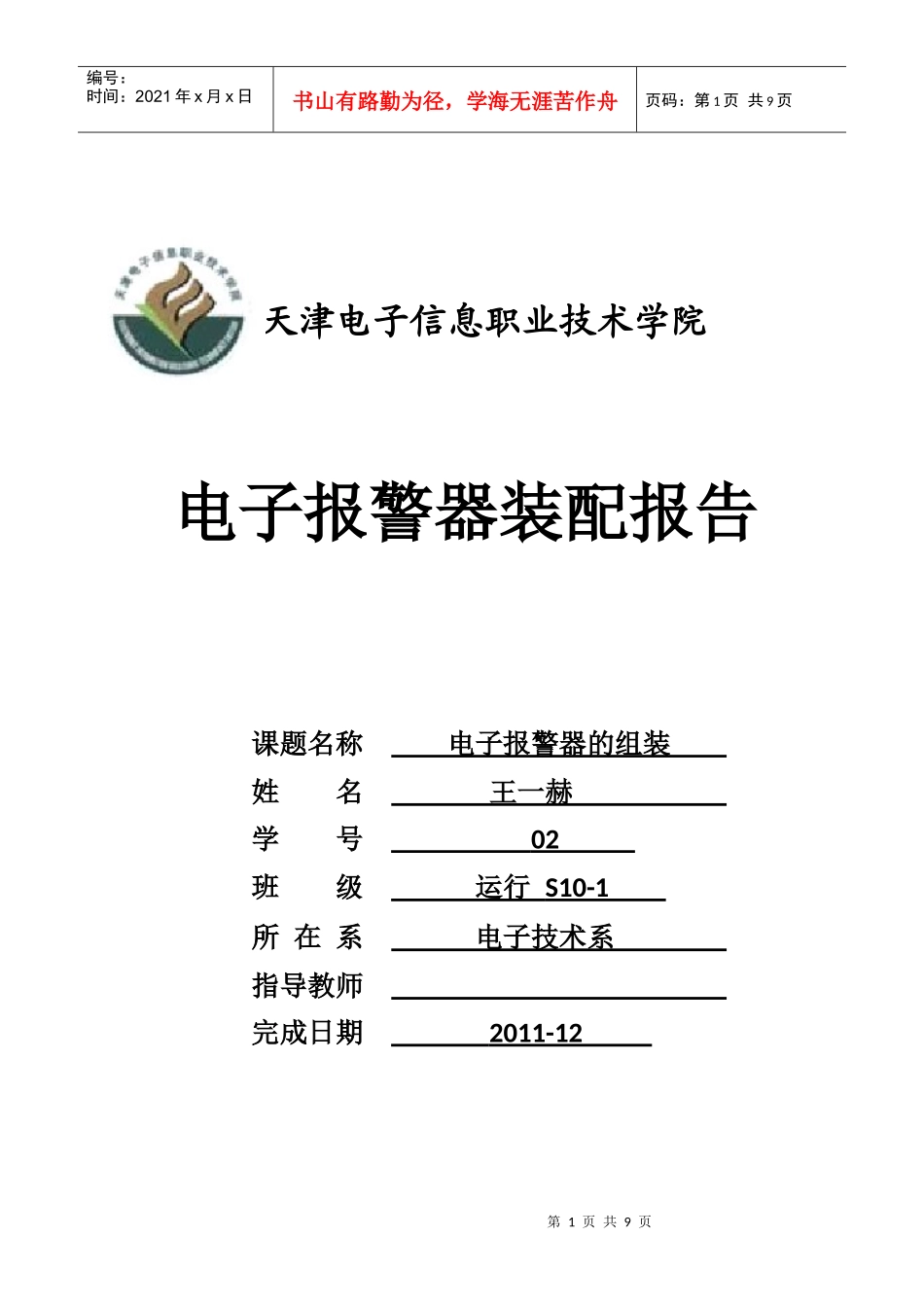

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页天津电子信息职业技术学院电子报警器装配报告课题名称电子报警器的组装姓名王一赫学号02班级运行S10-1所在系电子技术系指导教师完成日期2011-12第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页一、电子报警器产品介绍：1、技术参数：-工作电压：DC9V（9V碱性电池）-报警声压：120dB-感应方式：振动报警-开机延时：15秒-报警延时：30秒-安装方式：背磁式也可悬挂-产品尺寸：90×55×27mm-包装尺寸：95×57×33mm2、使用方法：第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页开关拨到"ON"位置，红色指示灯亮，15秒后指示灯灭,进入警戒状态，当报警器受到轻微的震动或者敲击时，会发出持续时间为15秒的强烈报警声音。背面磁吸盘可以直接吸在金属物体上。二、工作原理：1.工作原理图：2.电子报警系统组成探测器（又称报警器）、传输通道和报警控制器三部分构成。报警探测器是由传感器和信号处理组成的，用来探测入侵者入侵行为的，由电子和机械部件组成的装置，是防盗报警系统的关键，而传感器又是报警探第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页测器的核心元件。采用不同原理的传感器件，可以构成不同种类、不同用途、达到不同探测目的的报警探测装置。3.电子报警器组装的要求、组装过程及注意事项（1）组装要求根据原理图把所给的元器件插入实验板上，最后组装出一个电子报警器，打开开关灯微亮，当震动电子报警器时，指示灯变亮，同时发出报警声，再响了一段时间就立刻停止报警，在未停止时关掉开关也能关掉报警声。（2）组装过程先检查元器件，看看所给的元器件和元器件清单是否对应，没有缺少就把所给的元器件按照电路图组装好，检查所插的元件没有错时然后进行焊接。（3）注意事项焊接的时候一定不要虚焊，一定要焊好。同时三极管的极性不要接反，要不然会烧掉三极管。电阻太多不要弄错，到时也会出现问题。有极性的电容要注意正负极性，要不然后面会发现响不了，不报警。元器件的极性问题，如：二极管、电容、三极管的正负极。焊接时要注意安全，注意锡量及加热时间，防止虚焊与短接。安装元件之前检测元器件的性能是否正常。元件插接时应对元件器再次确认。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页（4）电子报警器的工作原理电子报警器工作原理是利用压电陶瓷片的压电效应。压电晶体是一种特殊的晶体，它可以将施加于其上的机械作用力转变为相应大小的电信号，其电信号的频率及幅度与机械振动的频率及幅度成正比，当信号值达到设定值时就发出报警信号。IC(HEF4013BP)为双D触发器，接成开关延时电路，当打开开关时，发光二极管（DF)发光，指示电源接通，同时对电容C2、C3充电，以保证IC4013双D触发器的正电源端（14）管脚为高电平，D输入端为高电平，同时发光二极管（DF)亮度随着充电变弱。报警器延迟过程：电容C2通过电阻R2、R5给振动片及Q2（9014）的基极提供电压，保证电路工作，IC4013双D触发器的输出信号Q端为高电平对电容C4充电，C4通过电阻R1充放电，通过D1保证IC4013双D触发器的清“0”端R端，为高电平端S端长期接地，使D触发器的输出信号Q端为低电平清“0”。Q非端为高电平，Q2处在延迟等待状态。当有人振动振动片时，振动锤提高振动片的灵敏度，振动片把振动信号转换成电信号，电信号通过Q2（9014）放大后送至IC4013双D触发器的CP端（11）相当于送进一个时钟脉冲，IC4013D触发器的输出端（13）输出高电平，通过R6送至音乐片的电源管脚，触发音乐片输出音频信号，经Q1三极管放大，经三端变压器耦合推动扬声器发出声音，实现报警。报警后，IC4013D触发器的输出端（13）输出高电平对C4充电，通过R1充电，使IC4013双D触发器的清“0”端R端，为“1”使IC4013D触发器的输出端（13）输出低电平，报警停止，报警器再次进入警戒状态（5）电子报警器的装配工艺电子报警器的元器件均为...
