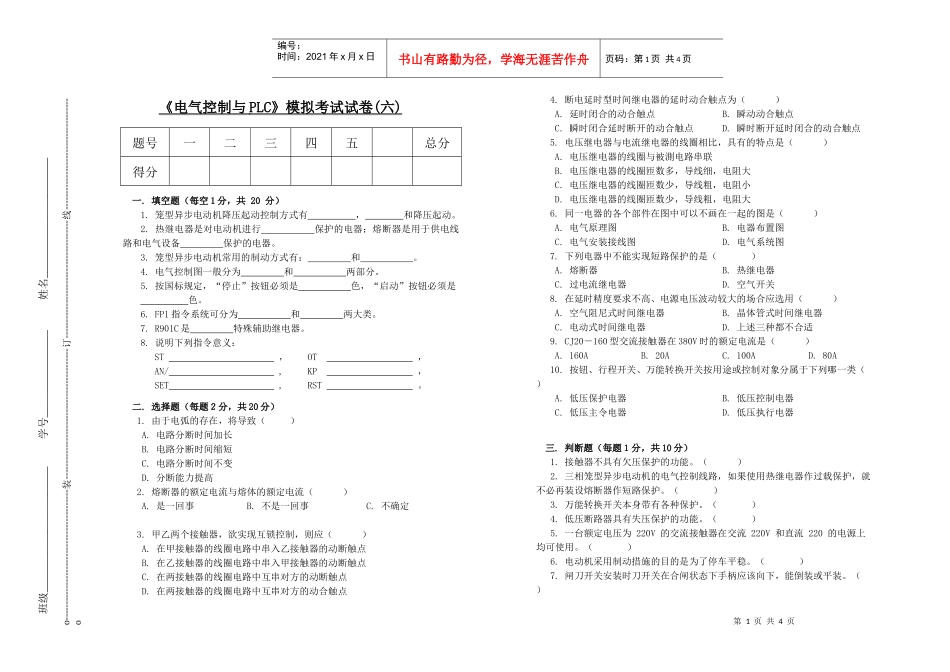

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页《电气控制与PLC》模拟考试试卷(六)题号一二三四五总分得分一.填空题（每空1分，共20分）1.笼型异步电动机降压起动控制方式有，和降压起动。2.热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备保护的电器。3.笼型异步电动机常用的制动方式有：和。4.电气控制图一般分为和两部分。5.按国标规定，“停止”按钮必须是色，“启动”按钮必须是色。6.FP1指令系统可分为和两大类。7.R901C是特殊辅助继电器。8.说明下列指令意义：ST，OT，AN/,KP，SET,RST。二.选择题（每题２分，共20分）1.由于电弧的存在，将导致（）A.电路分断时间加长B.电路分断时间缩短C.电路分断时间不变D.分断能力提高2.熔断器的额定电流与熔体的额定电流（）A.是一回事B.不是一回事C.不确定3.甲乙两个接触器，欲实现互锁控制，则应（）A.在甲接触器的线圈电路中串入乙接触器的动断触点B.在乙接触器的线圈电路中串入甲接触器的动断触点C.在两接触器的线圈电路中互串对方的动断触点D.在两接触器的线圈电路中互串对方的动合触点4.断电延时型时间继电器的延时动合触点为（）A.延时闭合的动合触点B.瞬动动合触点C.瞬时闭合延时断开的动合触点D.瞬时断开延时闭合的动合触点5.电压继电器与电流继电器的线圈相比，具有的特点是（）A.电压继电器的线圈与被測电路串联B.电压继电器的线圈匝数多，导线细，电阻大C.电压继电器的线圈匝数少，导线粗，电阻小D.电压继电器的线圈匝数少，导线粗，电阻大6.同一电器的各个部件在图中可以不画在一起的图是（）A.电气原理图B.电器布置图C.电气安装接线图D.电气系统图7.下列电器中不能实现短路保护的是（）A.熔断器B.热继电器C.过电流继电器D.空气开关8.在延时精度要求不高、电源电压波动较大的场合应选用（）A.空气阻尼式时间继电器B.晶体管式时间继电器C.电动式时间继电器D.上述三种都不合适9.CJ20－160型交流接触器在380V时的额定电流是（）A.160AB.20AC.100AD.80A10.按钮、行程开关、万能转换开关按用途或控制对象分属于下列哪一类（）A.低压保护电器B.低压控制电器C.低压主令电器D.低压执行电器三.判断题（每题１分，共10分）1.接触器不具有欠压保护的功能。（）2.三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。（）3.万能转换开关本身带有各种保护。（）4.低压断路器具有失压保护的功能。（）5.一台额定电压为220V的交流接触器在交流220V和直流220的电源上均可使用。（）6.电动机采用制动措施的目的是为了停车平稳。（）7.闸刀开关安装时刀开关在合闸状态下手柄应该向下，能倒装或平装。（）班级_______________________学号________________姓名______________________o-----------------------------------------装-----------------------------------------订-------------------------------------线-----------------------------------o第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页8.Y0501属于输出继电器，其线圈可以由程序自由驱动。（）9.低压断路器可以用在频繁通断电路的场合。（）10.在FP1系统中使用WR左移位寄存器指令，可以在任意寄存器中移位。（）四.改错题。指出下列电路有何错误？应如何改进？（每题8分，共16分）1.2.五.写出下面梯形图的指令表或将指令表转换成梯形图（每题5分，共10分）1.2.六.设计题（共24分）1.设计控制一台电动机正反转的电气控制电路。要求：（1）可直接正反转切换；（2）有短路和过载保护。请画出主电路和控制电路。（10分）第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页2.如图所示为液体自动混合装置，设计要求如下：按下起动按钮SB1(X0)，电磁阀K1(Y0)打开，液体A流入箱中，当液面到达L2(X2)处时，K1(Y0)阀关闭，同时K2(Y1)阀打开，液体B流入箱中,当液面到达L1（X1）处时，K2（Y1）阀关闭，停止供液，电炉H(Y2)开始加热，当液体到达指定温度时，温度传感器T(X3)动作，电炉停止...
