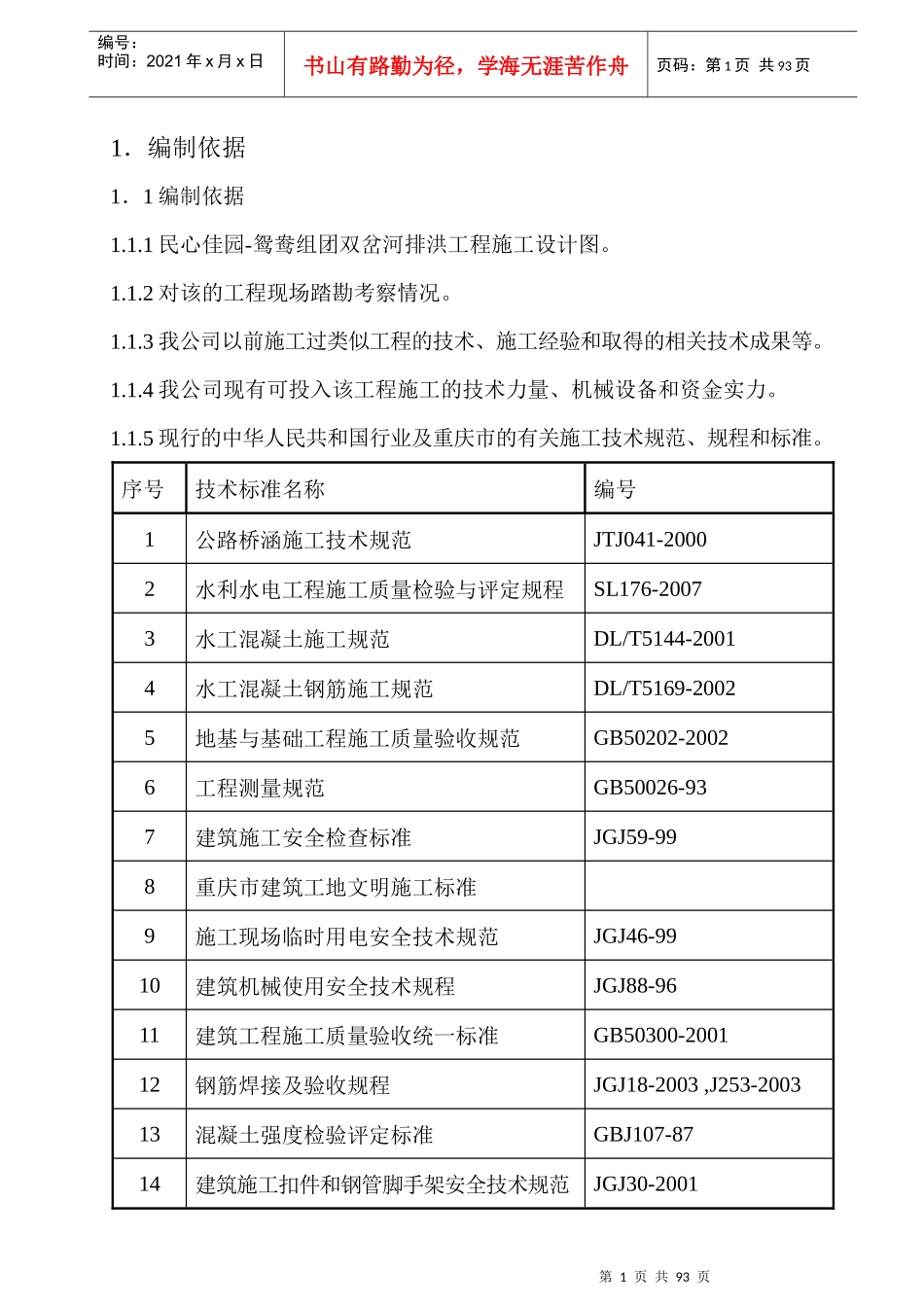

第1页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共93页1．编制依据1．1编制依据1.1.1民心佳园-鸳鸯组团双岔河排洪工程施工设计图。1.1.2对该的工程现场踏勘考察情况。1.1.3我公司以前施工过类似工程的技术、施工经验和取得的相关技术成果等。1.1.4我公司现有可投入该工程施工的技术力量、机械设备和资金实力。1.1.5现行的中华人民共和国行业及重庆市的有关施工技术规范、规程和标准。序号技术标准名称编号1公路桥涵施工技术规范JTJ041-20002水利水电工程施工质量检验与评定规程SL176-20073水工混凝土施工规范DL/T5144-20014水工混凝土钢筋施工规范DL/T5169-20025地基与基础工程施工质量验收规范GB50202-20026工程测量规范GB50026-937建筑施工安全检查标准JGJ59-998重庆市建筑工地文明施工标准9施工现场临时用电安全技术规范JGJ46-9910建筑机械使用安全技术规程JGJ88-9611建筑工程施工质量验收统一标准GB50300-200112钢筋焊接及验收规程JGJ18-2003,J253-200313混凝土强度检验评定标准GBJ107-8714建筑施工扣件和钢管脚手架安全技术规范JGJ30-2001第2页共93页第1页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共93页第3页共93页第2页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共93页1.2编制原则1.2.1遵照施工图纸、技术规范、现场实际情况、我单位实际情况和业主要求；1.2.2做到统筹安排，科学合理的安排施工进度计划，组织均衡生产和工序衔接，做到紧张有序，确保工程质量，尽量缩短工期；1.2.3采用先进的施工技术和设备，提高机械化、标准化施工作业水平；1.2.4采用项目法施工，推行全面质量管理，达到安全、文明、高效。2．工程概况2.1工程概述双岔河排洪工程为北部新区民心佳园公租房建设项目配套工程，位于东环立交原收费站处（机场高速与渝长高速交汇处），紧邻奥特莱斯购物广场，工程河道流向为西北向东南。工程上游起点位于机场高速公路底下已建涵洞，下端止于渝长高速双龙堡拱桥上游约50米处。新建双岔河排水拱涵全长1027.4米，我司施工段为K0+500.00-K1+027.4米，包括接蔡家沟溢洪道已建涵洞延长段箱涵长45.85米。涵洞基础置于中风化基岩或C20砼换填基础上，拱涵和箱涵及检查井基岩单轴饱和抗压强度标准值不小于9.0Mpa。按地震烈度6度设防。砼抗渗等级W6(W4)。涵洞结构形式：1、拱涵：桩号K0+500.00-K0+612.00m为拱涵一，断面尺寸为（3.0×3.8m）；桩号K0+734.42-K0+992.00m为拱涵三，断面尺寸为（4.0×4.9m）；拱涵拱圈为等厚C30P6钢筋砼现浇，侧墙为C20P4砼，底板为0.3m厚C30P6钢筋砼。拱涵侧墙基底嵌岩深度不小于0.5m。2、箱涵：桩号K0+612.0-K0+734.42m为箱涵，断面尺寸（3.0×3.7m和第4页共93页第3页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共93页4.0×4.7m）；蔡家沟溢洪道已建涵洞延长段箱涵断面尺寸为（3.5×3.2m）。箱涵顶板、底板、侧墙均采用C30P6钢筋砼浇注，内设托角。箱涵基底置于中风化基岩上，距强风化层0.5m。2.2工程施工特点及条件2.2.1该工程处于民心佳园公租房鸳鸯组团建设项目与出口加工区中间的狭长地沟内，坡顶距沟底高差30-50米；沟内有上游及蔡家沟已建箱涵排除的雨、污水，晴天水量不大，遇雨天易形成山洪；拟建涵洞两侧山坡较陡，部分地段浮土较厚。场内无道路，施工条件特差，沟内有流水土石方施工难度大，涵洞沟槽边坡安全问题突出，材料运输困难，沟槽易积水，现场抽、排水工作量大。2.2.2由于该工程施工工期短，要求在3个月内完成涵洞主体达到初通条件，在雨季好泄洪，并为公租房建设提供场地。因此，为入场后的施工组织将很复杂，对此，我司将根据现场的实际情况，充分认识施工环境的不利条件，对各个不利因素加以认真分析，力求科学地组织施工作业，组织一批我司多年从事市政建设的精干人员组成现场项目部，来克服施工中的不利因素，狠抓内部施工管理，使该工程按时完工，在雨季来临时能投入使用。2.3主要工程量表（如下表所示）编号项目名称单位数量13.0米×3.8米拱涵m11244.0米×4.9米拱涵m26253.0米×3...
