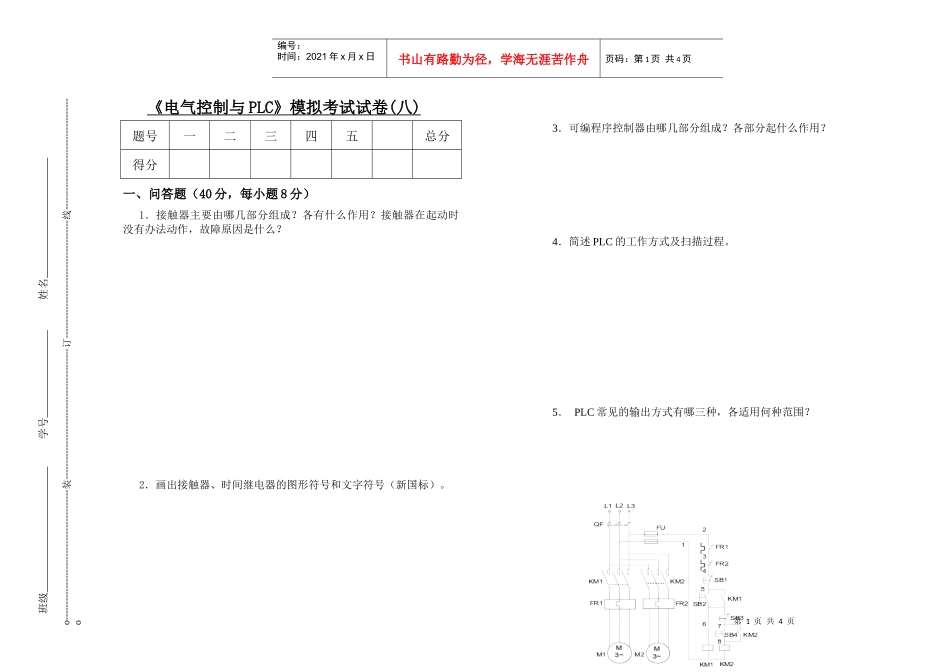

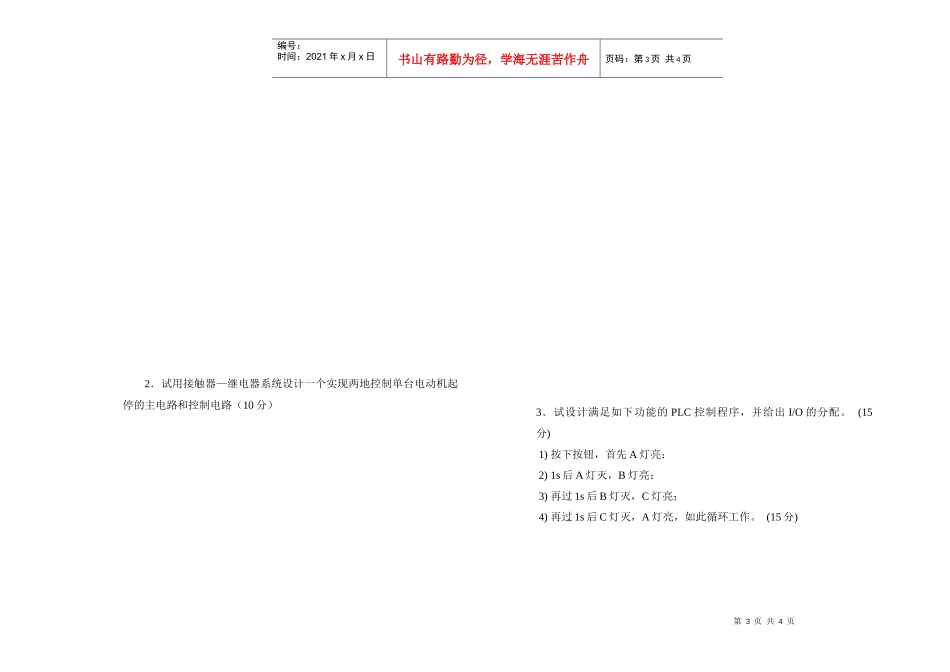

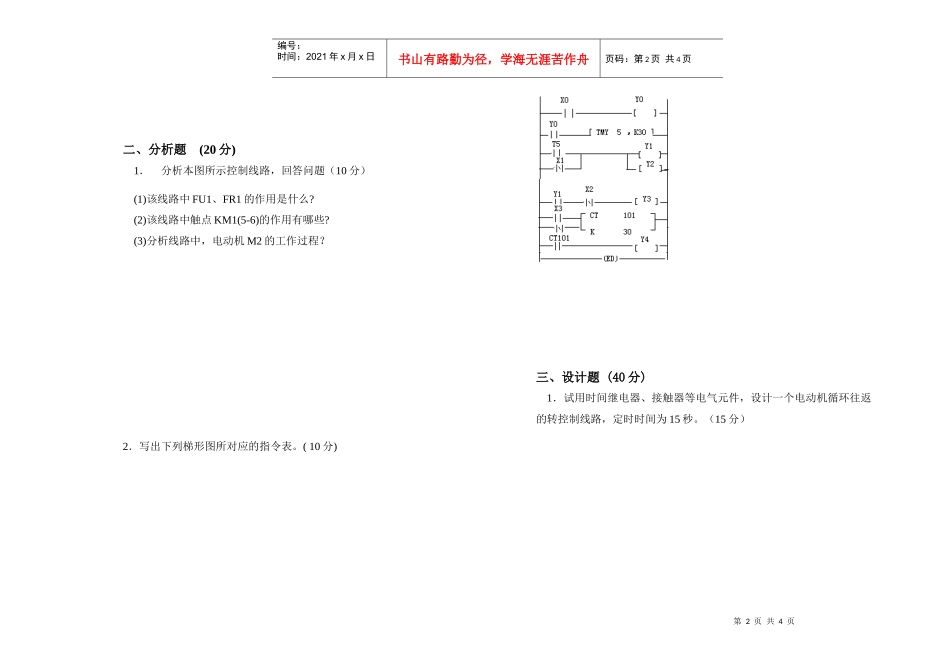

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页《电气控制与PLC》模拟考试试卷(八)题号一二三四五总分得分一、问答题（40分，每小题8分）1．接触器主要由哪几部分组成？各有什么作用？接触器在起动时没有办法动作，故障原因是什么？2．画出接触器、时间继电器的图形符号和文字符号（新国标）。3．可编程序控制器由哪几部分组成？各部分起什么作用？4．简述PLC的工作方式及扫描过程。5．PLC常见的输出方式有哪三种，各适用何种范围？班级_______________________学号________________姓名______________________o-----------------------------------------装-----------------------------------------订-------------------------------------线-----------------------------------o第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页二、分析题(20分)1．分析本图所示控制线路，回答问题（10分）(1)该线路中FU1、FR1的作用是什么?(2)该线路中触点KM1(5-6)的作用有哪些?(3)分析线路中，电动机M2的工作过程？2．写出下列梯形图所对应的指令表。(10分)三、设计题(40分)1．试用时间继电器、接触器等电气元件，设计一个电动机循环往返的转控制线路，定时时间为15秒。（15分）第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页2．试用接触器—继电器系统设计一个实现两地控制单台电动机起停的主电路和控制电路（10分）3．试设计满足如下功能的PLC控制程序，并给出I/O的分配。(15分)1)按下按钮，首先A灯亮；2)1s后A灯灭，B灯亮；3)再过1s后B灯灭，C灯亮；4)再过1s后C灯灭，A灯亮，如此循环工作。(15分)第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页
