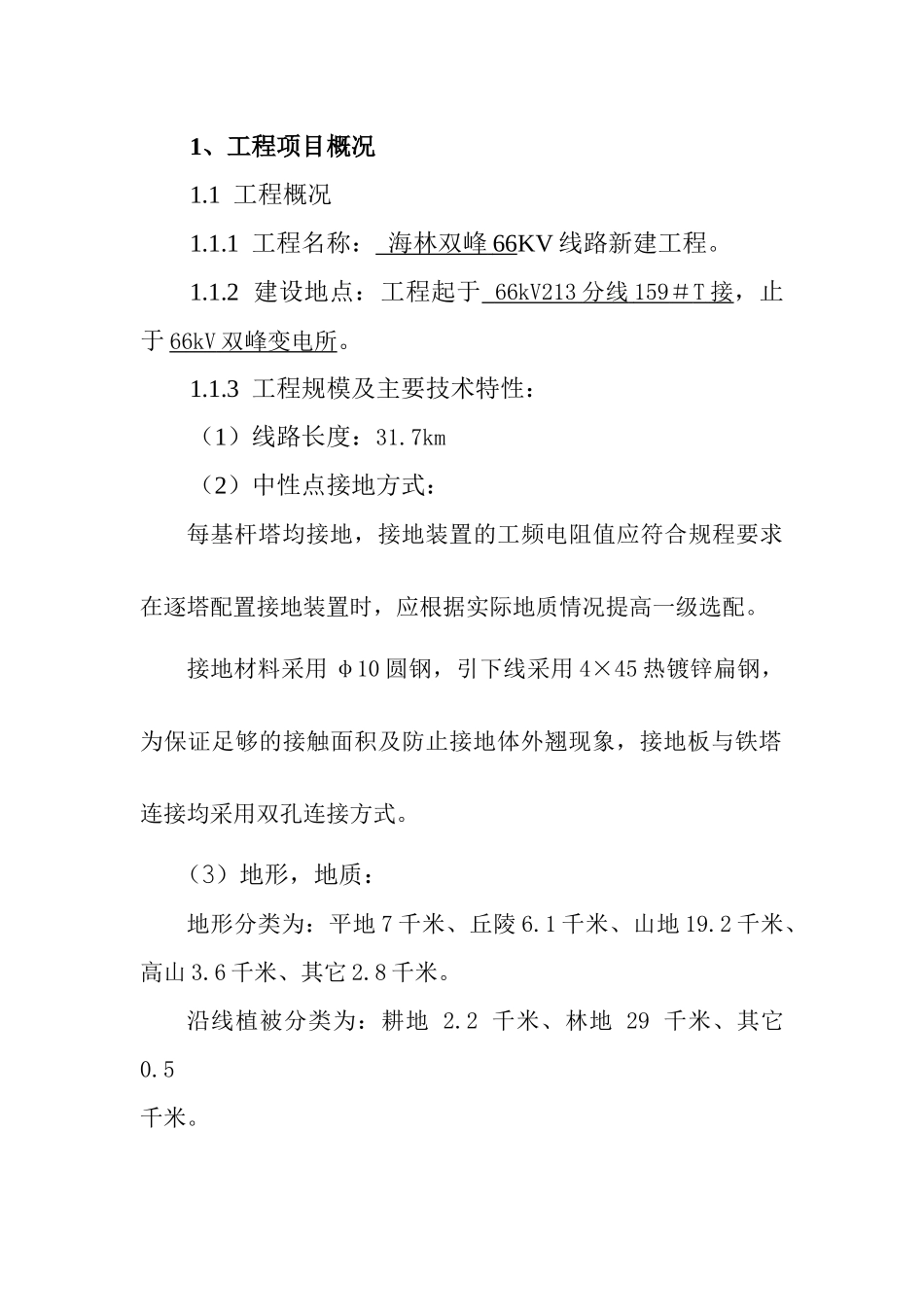

1、工程项目概况1.1工程概况1.1.1工程名称：海林双峰66KV线路新建工程。1.1.2建设地点：工程起于66kV213分线159＃T接，止于66kV双峰变电所。1.1.3工程规模及主要技术特性：（1）线路长度：31.7km（2）中性点接地方式：每基杆塔均接地，接地装置的工频电阻值应符合规程要求在逐塔配置接地装置时，应根据实际地质情况提高一级选配。接地材料采用φ10圆钢，引下线采用4×45热镀锌扁钢，为保证足够的接触面积及防止接地体外翘现象，接地板与铁塔连接均采用双孔连接方式。（3）地形，地质：地形分类为：平地7千米、丘陵6.1千米、山地19.2千米、高山3.6千米、其它2.8千米。沿线植被分类为：耕地2.2千米、林地29千米、其它0.5千米。（4）主要气象条件：气象成果表表6-2序号代表情况温度（℃）风速（m/s）冰厚（mm）1最低气温-40002平均气温-10003基本风速-52704覆冰-51010（导线）15（地线）5最高气温40006安装-151007大气过电压（无风）15008大气过电压（有风）151509操作过电压-1015010冰的比重0.9g/cm311雷暴日数40（5）铁塔基础：采用开挖台阶式浇制基础和板式浇制基础（6）杆塔：共113基，其中转角塔19基，直线塔94基。（7）导、地线：导线为1×LGJ-120/20，地线为GJ-50镀锌钢绞线一根（8）绝缘子：绝缘子主要技术参数表绝缘子型式机械破结构高公称直爬电距工频湿耐重量坏负荷（kN）度（mm）径（mm）离（mm）受电压（kV）（kg）FXBW4-66/70（合成）7097020801753.6XP-7070146295404.7（9）交叉跨越：10千伏以下电力线6次，乡道1次，河流1次，通信线6次。（重要交叉跨越需使用铁塔，采用双联串）1.1.4工程特点：多为山地及丘陵1.2工程建设目标1.2.1质量目标（1）质量通病治理达到良好的效果。（2）工程质量总评为优良（或合格），并满足以下条件：1）单元工程中关键项目100%符合优良级标准，重要项目、一般项目和外观项目100%达到合格标准，全部检查项目中有90%达到优良标准。2）分项工程中单元工程100%达到合格级标准，且检查（检验）项目优良级数达到该分项工程中检查（检验）项目总数的90%。3）分部工程中分项工程100%合格，并有90%分项工程达到优良级标准，且分部工程中的检查（检验）项目优良级数目达到该分部工程中检查（检验）项目总数的90%。4）单位工程中分部工程100%合格，并有90%达到优良级标准，且单位工程中总的检查（检验）项目优良数达到该单位工程检查（检验）项目总数的905。（3）工程实现达标投产（按合同）。（4）创国家电网公司优质工程（按合同）。1.2.2进度目标工程计划2013年10月20日开工，2014年06月30日竣工。1.2.3安全目标（1）不发生人员重伤及以上事故、造成较大影响的人员群体轻伤事件。（2）不发生因工程建设引起的电网及设备事故。（3）不发生一般施工机械设备损坏事故。（4）不发生火灾事故。（5）不发生负主要责任的一般交通事故。（6）不发生负主要责任的重大交通事故。（7）不发生对公司造成影响的安全事件。1.2.4投资控制目标控制在概算范围内。1.2.5环境保护目标确保工程建设中落实环保、水保方案及批复意见，在施工过程中保护生态环境，减少水土流失，确保工程顺利通过国家环保和水保验收。（1）噪声控制目标：严格按I类（适用于居住、文教机关为主的区域）标准控制乡村居住环境噪声，昼天小于55dB、夜间小于45dB。（2）扬尘控制目标：保持道路清洁和空气湿度，禁止粉末性建筑材料敞开使用，使空气中可吸入有害粉尘颗粒含量不超过国家标准规定。（3）“三废”（废水、废气、固体废弃物）排入控制目标：实现废水、废气达标排放，固体废弃物100%达标无害化处理，保证生态环境可持续发展。（4）水土保持控制目标：因地制宜，保护建筑工程周边植被及环境，植被完好或恢复率为100%，防止水土流失。（5）节能降耗目标：办公室、生活房在室外温度高于30℃时开启空调，空调温度设置不低于25℃且在需要时开启，力求最大努力节约电能。1.2.6文明施工目标（1）安全设施、标识标牌符合《输变电工程安全文明施工标准》的要求，配置齐全。（2）现场人员着装统一、整洁，挂牌上岗，个人劳保用品符合要求。（3）施工现场严格按定置化管理，功能分区明确、合理。...
