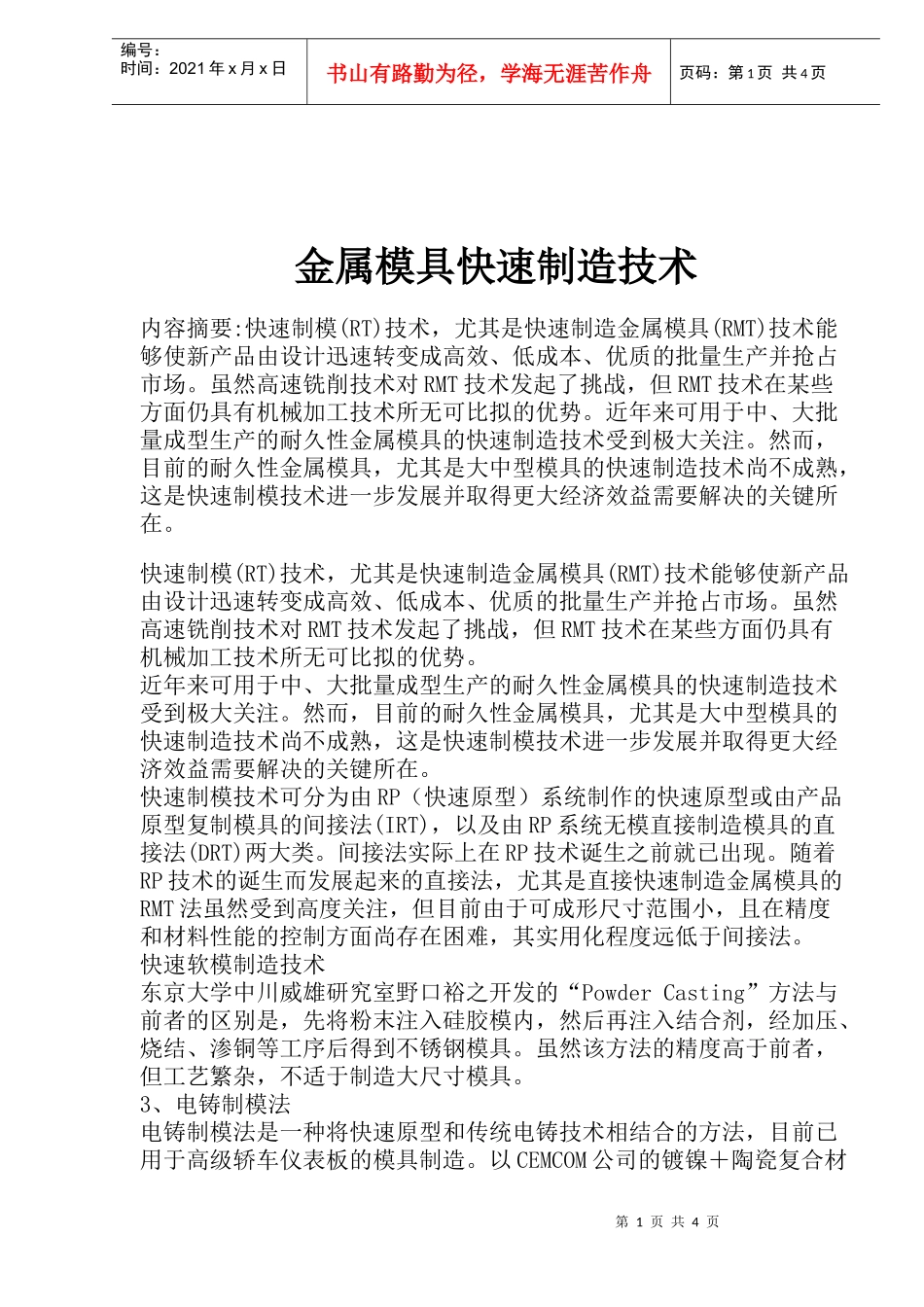

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页金属模具快速制造技术内容摘要:快速制模(RT)技术，尤其是快速制造金属模具(RMT)技术能够使新产品由设计迅速转变成高效、低成本、优质的批量生产并抢占市场。虽然高速铣削技术对RMT技术发起了挑战，但RMT技术在某些方面仍具有机械加工技术所无可比拟的优势。近年来可用于中、大批量成型生产的耐久性金属模具的快速制造技术受到极大关注。然而，目前的耐久性金属模具，尤其是大中型模具的快速制造技术尚不成熟，这是快速制模技术进一步发展并取得更大经济效益需要解决的关键所在。快速制模(RT)技术，尤其是快速制造金属模具(RMT)技术能够使新产品由设计迅速转变成高效、低成本、优质的批量生产并抢占市场。虽然高速铣削技术对RMT技术发起了挑战，但RMT技术在某些方面仍具有机械加工技术所无可比拟的优势。近年来可用于中、大批量成型生产的耐久性金属模具的快速制造技术受到极大关注。然而，目前的耐久性金属模具，尤其是大中型模具的快速制造技术尚不成熟，这是快速制模技术进一步发展并取得更大经济效益需要解决的关键所在。快速制模技术可分为由RP（快速原型）系统制作的快速原型或由产品原型复制模具的间接法(IRT)，以及由RP系统无模直接制造模具的直接法(DRT)两大类。间接法实际上在RP技术诞生之前就已出现。随着RP技术的诞生而发展起来的直接法，尤其是直接快速制造金属模具的RMT法虽然受到高度关注，但目前由于可成形尺寸范围小，且在精度和材料性能的控制方面尚存在困难，其实用化程度远低于间接法。快速软模制造技术东京大学中川威雄研究室野口裕之开发的“PowderCasting”方法与前者的区别是，先将粉末注入硅胶模内，然后再注入结合剂，经加压、烧结、渗铜等工序后得到不锈钢模具。虽然该方法的精度高于前者，但工艺繁杂，不适于制造大尺寸模具。3、电铸制模法电铸制模法是一种将快速原型和传统电铸技术相结合的方法，目前已用于高级轿车仪表板的模具制造。以CEMCOM公司的镀镍＋陶瓷复合材第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页料补强(NCC)工艺为例，其基本过程为：先对RP原型表面进行必要的表面精整或导电处理，然后将原型作为母模（阴极）置放在电铸液(阳极)中，电铸液中的金属离子在得到还原后就会逐层沉积在原型上，从而形成电铸壳体，然后再用陶瓷复合材料对壳体进行补强，之后将原型分离就得到了模具型腔。该工艺的主要优点是复制精度高，可用于注塑、搪塑等塑料模具和压铸模等模具型腔的制造以及电火花成型电极的制造。但是，该方法同时也存在着制造周期长、成本较高，以及必须对污染废液进行处理的缺点。图1金属硬模熔射制造技术的基本工艺（工艺2是对工艺1的优化）4、熔射制模法为了解决电铸法存在的问题，并克服原有熔射法制造的低熔点合金模具耐久性的不足，笔者在结合了熔射、复合材料、铸造、物理分离等技术的基础上，成功地开发出了一种由快速原型制造表面带天然饰纹的不锈钢或碳化钨合金注塑模具或金属薄板成形模具的方法。其基本工艺过程如图1所示（工艺2是对工艺1的优化）。该技术的关键是开发了可熔射的高熔点合金，以及易于分离的陶瓷型熔射原型。在研发的过程中，笔者对工艺1进行了一次完善和优化而获得工艺2。这是因为，工艺1所需原型须由RP原型经硅胶模两次复制才能获得，由于工序较多，使精度控制难度增大，而工艺2则省去了1、2两道复制工序，可直接制作熔射原型，从而大大缩短了制模周期、降低了成本以及提高了制模精度，尤其适于大中型金属模具的快速、低成本制造。工艺2允许模具表面使用各种不同硬度的合金，高的硬度可达HRc63，制成的模具尺寸精度可达到0.02%，平均粗糙度为0.2~0.4mm。目前，该技术已获国家发明专利并申请了新的中国和国际发明专利。用此技术制造的注塑模具和成型件如图2所示。第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页图2a、b为熔射法制造的摩托车油箱覆盖件不锈钢模具；c为用该模具注塑的产品在2003年9月10~13日举行的第六届...
