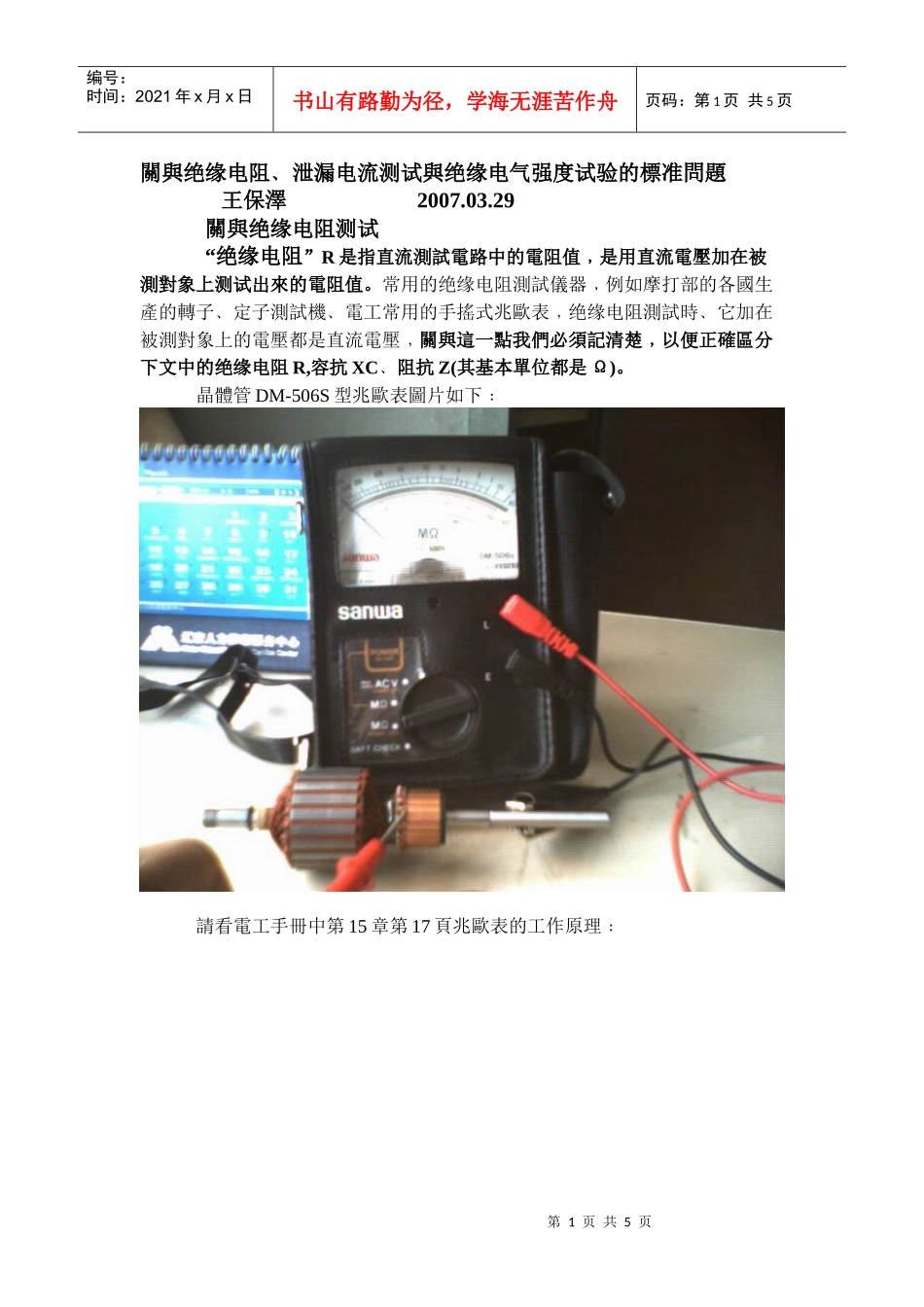

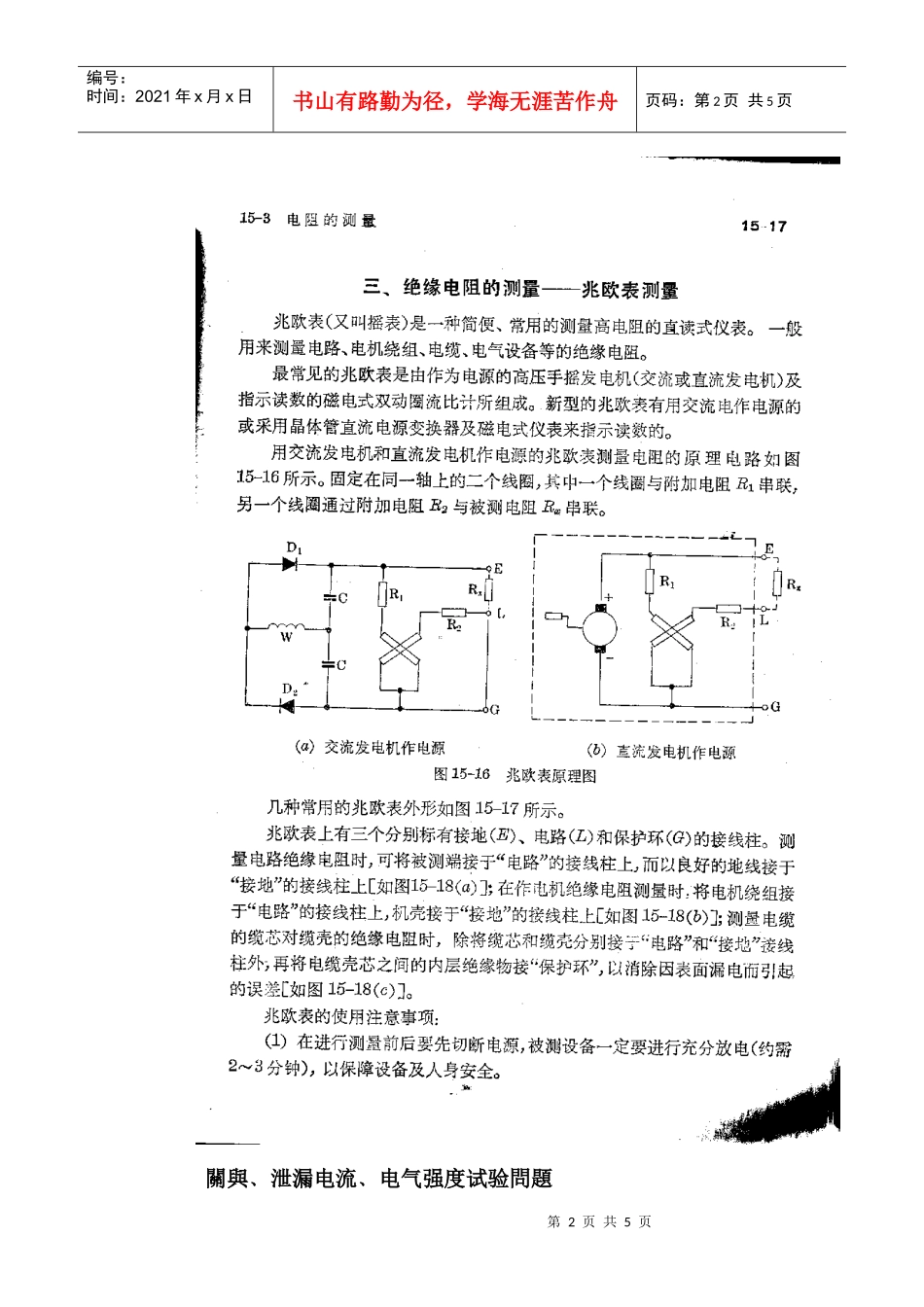

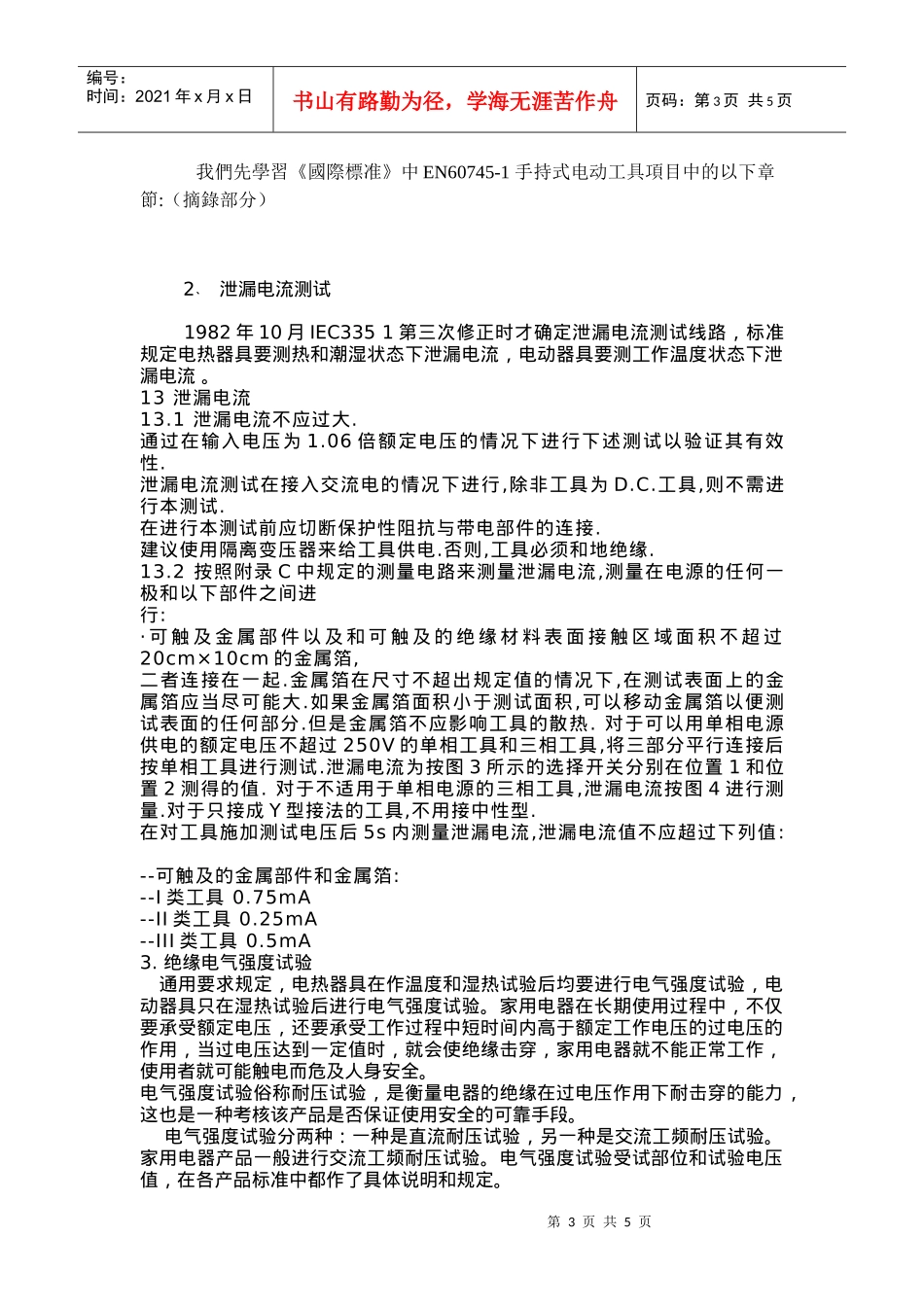

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页關與绝缘电阻﹑泄漏电流测试與绝缘电气强度试验的標准問題王保澤2007.03.29關與绝缘电阻测试“绝缘电阻”R是指直流測試電路中的電阻值﹐是用直流電壓加在被測對象上测试出來的電阻值。常用的绝缘电阻測試儀器﹐例如摩打部的各國生產的轉子﹑定子測試機﹑電工常用的手搖式兆歐表﹐绝缘电阻測試時﹑它加在被測對象上的電壓都是直流電壓﹐關與這一點我們必須記清楚﹐以便正確區分下文中的绝缘电阻R,容抗XC﹑阻抗Z(其基本單位都是Ω)。晶體管DM-506S型兆歐表圖片如下﹕請看電工手冊中第15章第17頁兆歐表的工作原理﹕第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页關與﹑泄漏电流﹑电气强度试验問題第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页我們先學習《國際標准》中EN60745-1手持式电动工具項目中的以下章節:（摘錄部分）2﹑泄漏电流测试1982年10月IEC3351第三次修正时才确定泄漏电流测试线路，标准规定电热器具要测热和潮湿状态下泄漏电流，电动器具要测工作温度状态下泄漏电流。13泄漏电流13.1泄漏电流不应过大.通过在输入电压为1.06倍额定电压的情况下进行下述测试以验证其有效性.泄漏电流测试在接入交流电的情况下进行,除非工具为D.C.工具,则不需进行本测试.在进行本测试前应切断保护性阻抗与带电部件的连接.建议使用隔离变压器来给工具供电.否则,工具必须和地绝缘.13.2按照附录C中规定的测量电路来测量泄漏电流,测量在电源的任何一极和以下部件之间进行:·可触及金属部件以及和可触及的绝缘材料表面接触区域面积不超过20cm×10cm的金属箔,二者连接在一起.金属箔在尺寸不超出规定值的情况下,在测试表面上的金属箔应当尽可能大.如果金属箔面积小于测试面积,可以移动金属箔以便测试表面的任何部分.但是金属箔不应影响工具的散热.对于可以用单相电源供电的额定电压不超过250V的单相工具和三相工具,将三部分平行连接后按单相工具进行测试.泄漏电流为按图3所示的选择开关分别在位置1和位置2测得的值.对于不适用于单相电源的三相工具,泄漏电流按图4进行测量.对于只接成Y型接法的工具,不用接中性型.在对工具施加测试电压后5s内测量泄漏电流,泄漏电流值不应超过下列值:--可触及的金属部件和金属箔:--I类工具0.75mA--II类工具0.25mA--III类工具0.5mA3.绝缘电气强度试验通用要求规定，电热器具在作温度和湿热试验后均要进行电气强度试验，电动器具只在湿热试验后进行电气强度试验。家用电器在长期使用过程中，不仅要承受额定电压，还要承受工作过程中短时间内高于额定工作电压的过电压的作用，当过电压达到一定值时，就会使绝缘击穿，家用电器就不能正常工作，使用者就可能触电而危及人身安全。电气强度试验俗称耐压试验，是衡量电器的绝缘在过电压作用下耐击穿的能力，这也是一种考核该产品是否保证使用安全的可靠手段。电气强度试验分两种：一种是直流耐压试验，另一种是交流工频耐压试验。家用电器产品一般进行交流工频耐压试验。电气强度试验受试部位和试验电压值，在各产品标准中都作了具体说明和规定。第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页Ⅱ一般的说，在工作温度下，类电器在与手柄、旋纽、器件等接触的金属箔和它们的轴之间，施加试验电压为2500VⅢ；类电器使用基本绝缘，试验电压500V；其它电器，采用基本绝缘，试验电压1250V，采用加强绝缘，试验电压为3750V。除电动机绝缘外，其它部分的绝缘应能承受1min，正弦波、频率为50Hz的耐压试验，不应发生闪络和击穿。试验开始时，先将电压加至不大于试验电压50%，然后迅速升到试验电压规定值，并持续到规定时间。在进行电气强度试验时，应注意下列事项：(1)电气强度试验必须在绝缘电阻(电动电器)或泄漏电流(电热电器)测试合格后，才能进行。注意﹕﹕电气强度试验中沒有電流大小的限止﹐只要求﹕"不应发生闪络和击穿。”并且电气强度试验必须在绝缘电阻(电动电器)或泄漏电流(电热电器)测试...
