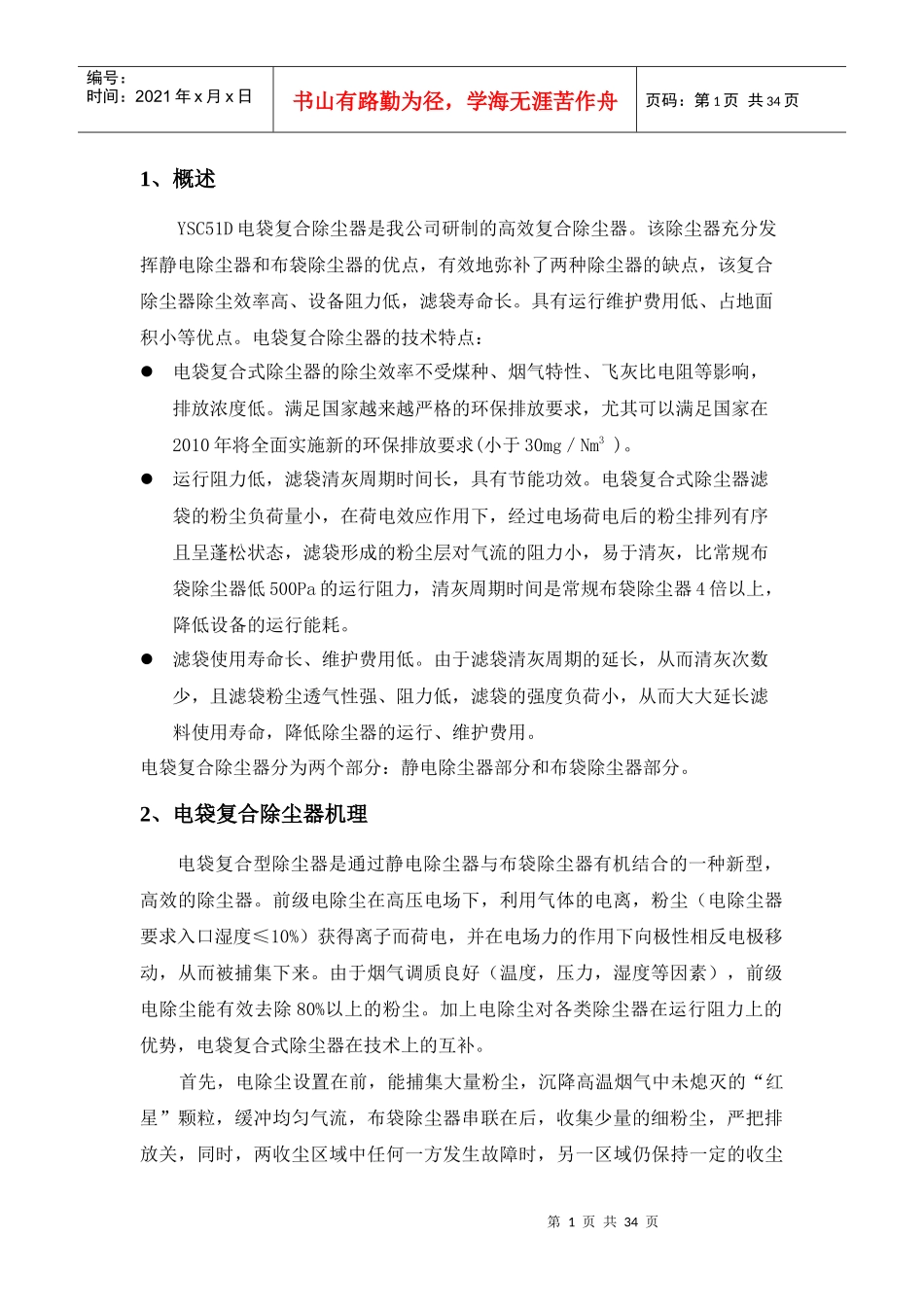

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页1、概述YSC51D电袋复合除尘器是我公司研制的高效复合除尘器。该除尘器充分发挥静电除尘器和布袋除尘器的优点，有效地弥补了两种除尘器的缺点，该复合除尘器除尘效率高、设备阻力低，滤袋寿命长。具有运行维护费用低、占地面积小等优点。电袋复合除尘器的技术特点：电袋复合式除尘器的除尘效率不受煤种、烟气特性、飞灰比电阻等影响，排放浓度低。满足国家越来越严格的环保排放要求，尤其可以满足国家在2010年将全面实施新的环保排放要求(小于30mg／Nm3)。运行阻力低，滤袋清灰周期时间长，具有节能功效。电袋复合式除尘器滤袋的粉尘负荷量小，在荷电效应作用下，经过电场荷电后的粉尘排列有序且呈蓬松状态，滤袋形成的粉尘层对气流的阻力小，易于清灰，比常规布袋除尘器低500Pa的运行阻力，清灰周期时间是常规布袋除尘器4倍以上，降低设备的运行能耗。滤袋使用寿命长、维护费用低。由于滤袋清灰周期的延长，从而清灰次数少，且滤袋粉尘透气性强、阻力低，滤袋的强度负荷小，从而大大延长滤料使用寿命，降低除尘器的运行、维护费用。电袋复合除尘器分为两个部分：静电除尘器部分和布袋除尘器部分。2、电袋复合除尘器机理电袋复合型除尘器是通过静电除尘器与布袋除尘器有机结合的一种新型，高效的除尘器。前级电除尘在高压电场下，利用气体的电离，粉尘（电除尘器要求入口湿度≤10%）获得离子而荷电，并在电场力的作用下向极性相反电极移动，从而被捕集下来。由于烟气调质良好（温度，压力，湿度等因素），前级电除尘能有效去除80%以上的粉尘。加上电除尘对各类除尘器在运行阻力上的优势，电袋复合式除尘器在技术上的互补。首先，电除尘设置在前，能捕集大量粉尘，沉降高温烟气中未熄灭的“红星”颗粒，缓冲均匀气流，布袋除尘器串联在后，收集少量的细粉尘，严把排放关，同时，两收尘区域中任何一方发生故障时，另一区域仍保持一定的收尘第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页效果，具有较强的相互弥补性。电袋复合式除尘器并不是电除尘器和布袋除尘器的简单组合叠加，实际上他们攻克了很多难题才使这两种不同原理的除尘技术“喜结连理”。他们通过荷电粉尘使布袋的过滤特性发生变化，产生新的过滤机理，利用荷电粉尘的气溶胶效应，提高滤袋过滤效率，同时又保护了滤袋。3、电袋复合除尘器的结构电袋复合除尘器可以分为两个部分：一级静电除尘器和二级布袋除尘器。在编制该说明书时，我们分两部分介绍：静电除尘器部分和布袋除尘器部分。第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页第一部分静电除尘器部分第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页1、除尘器概述：静电除尘器是以静电净化法来捕集烟气中的粉尘，它的净化工作主要依靠电晕极和沉淀极这两个系统来完成，此外静电除尘器还包括两极的振打清灰装置、气体均布装置、排灰装置以及壳体等部分。当含尘气体由除尘器的前端进入壳体时，含尘气体因受到气体分布板阻力及横断面扩大的作用，运动速度迅速降低，其中较重的颗粒失速沉降下来，同时气体分布板使含尘气流沿电场断面均匀分布。在高压静电场中，气体受电场力作用发生电离，电离后的气体中存在着大量的电子和离子，这些电子和离子与尘粒结合起来，就使尘粒具有电性（绝大多数为负电性）。在电场力的作用下，带负电性的尘粒趋集阳极（沉淀极），接着放出电子并吸附在阳极上。当尘粒积聚到一定厚度以后，通过振打装置的振打作用，尘粒从沉淀极表面剥离下来，落入灰斗经过除尘的烟气在引风机的作用下进入下一级布袋除尘器。2.设备本体部分2.1壳体电除尘器的外壳是一个有一定气密性要求，能够承受一定压力和一定温度条件下工作的容器。一般是由钢结构组成，个别情况亦用混凝土或砖石结构。常规板卧式电除尘器的壳体为一长方体。2.1.1它的主要功能a.保证所处理烟气从中间通过，外部空气尽可能少的进入电除尘器...
