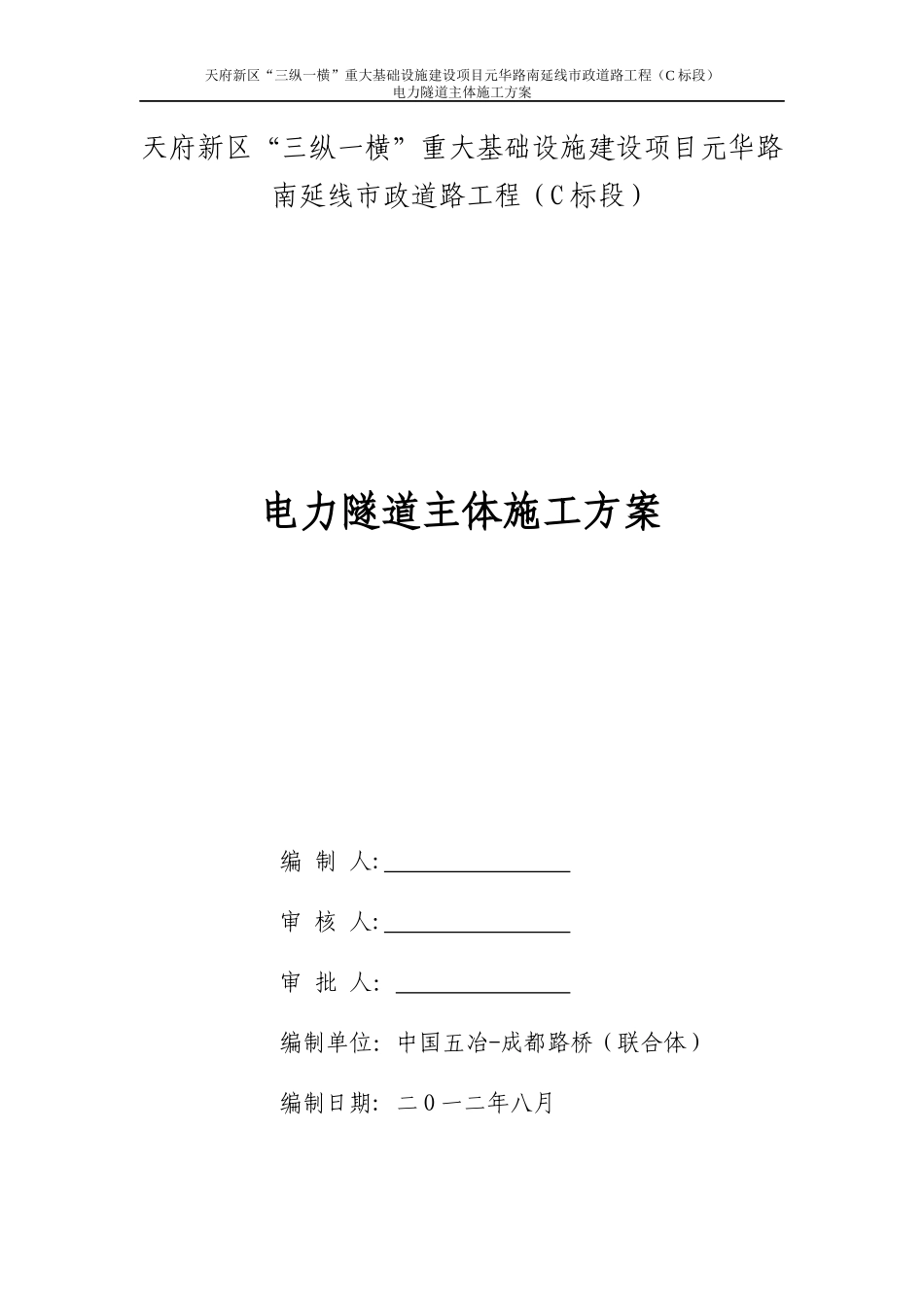

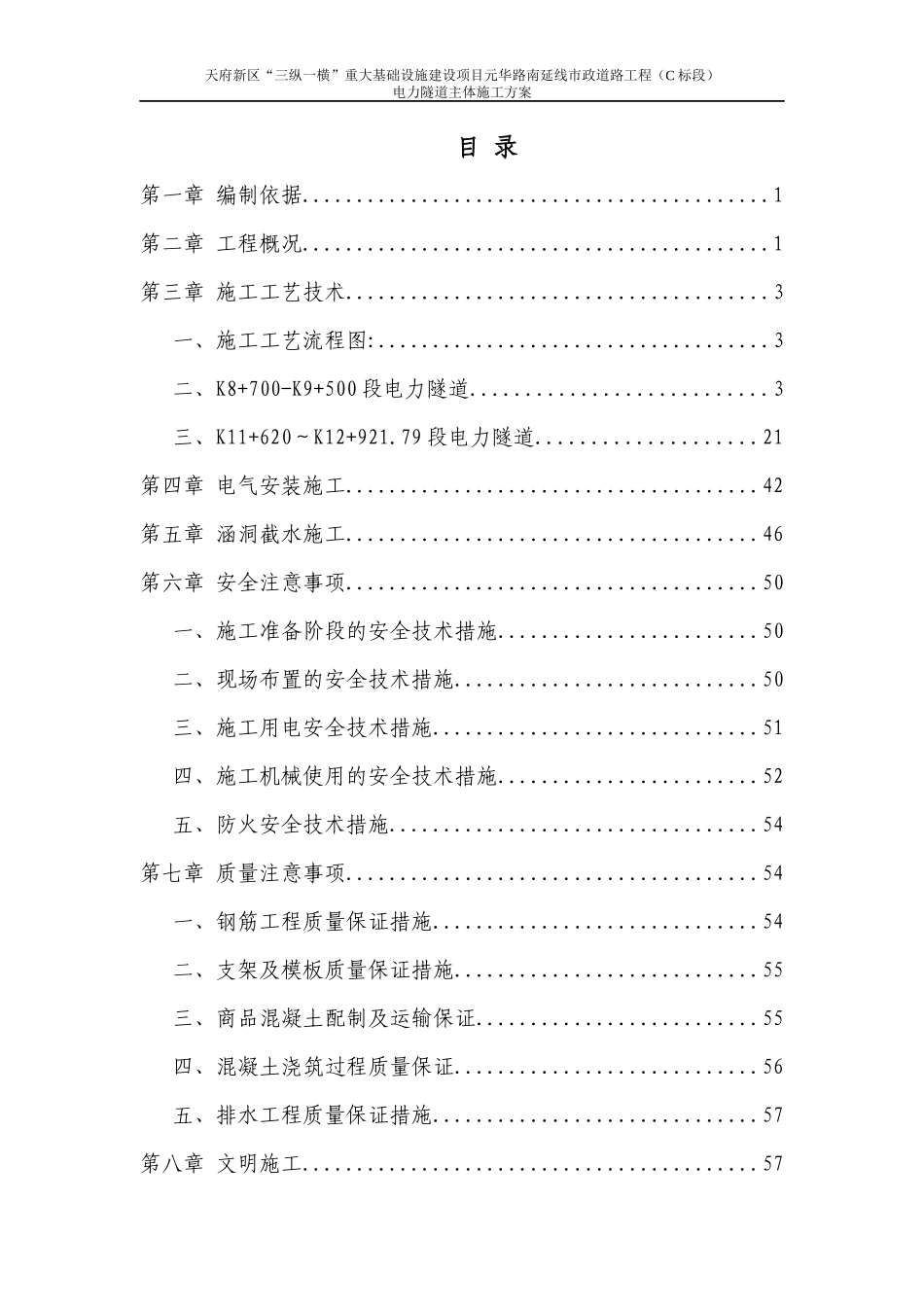

天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案编制人:审核人:审批人：编制单位：中国五冶-成都路桥（联合体）编制日期:二O一二年八月天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案目录第一章编制依据...........................................1第二章工程概况...........................................1第三章施工工艺技术.......................................3一、施工工艺流程图:....................................3二、K8+700-K9+500段电力隧道...........................3三、K11+620～K12+921.79段电力隧道....................21第四章电气安装施工......................................42第五章涵洞截水施工......................................46第六章安全注意事项......................................50一、施工准备阶段的安全技术措施........................50二、现场布置的安全技术措施............................50三、施工用电安全技术措施..............................51四、施工机械使用的安全技术措施........................52五、防火安全技术措施..................................54第七章质量注意事项......................................54一、钢筋工程质量保证措施..............................54二、支架及模板质量保证措施............................55三、商品混凝土配制及运输保证..........................55四、混凝土浇筑过程质量保证............................56五、排水工程质量保证措施..............................57第八章文明施工..........................................57天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案附1：支架验算........................................60附2：侧墙荷载验算....................................61天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案第一章编制依据1、元华路南延线（K11+620～K12+921.79）电力隧道工程设计施工图；2、《地下防水技术规范》GB50108-2008；3、《公路隧道施工技术规范》JTGF60-2009；4、《给水排水管道工程施工及验收规范》GB50268-2008；5、《混凝土结构工程施工质量验收规范》GB50204-2002；6、《公路工程质量检验评定标准》JTGF80/1-2004；7、《建设工程施工质量验收统一标准》GB50300-2001；8、《钢筋焊接及验收规程》JGJ18-2012；9、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011。第二章工程概况天府新区“三横一纵”元华路南延线市政工程-元华路南延线电力隧道工程，城内段电力隧道工程位于元华路南延线东侧辅道内，本标段隧道起点为元华路道路桩号K8+700，终点为元华路道路桩号K9+500，隧道中心线距离元华路南延线中心线21.25m，栏杆堰河道处距中心线25.2m，隧道总长约806米。电力隧道结构设计：隧道主体为抗渗等级为P8的C30砼，内空尺寸2.5m×3.1m。桩号K1+720—K1+960、K2+200—K2+260覆土厚度小于5米处隧道主体结构厚度第1页共64页天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案为30cm；桩号K1+960—K2+200、K2+260—K2+525.969覆土厚度小于8米的主体结构厚度为35cm。垫层为10cm厚C15混凝土,垫层宽度为主体外加宽25cm。城外段电力隧道设计起点为元华路道路桩号K11+620，终点至元华路道路桩号K12+921.79，隧道中心线距离元华路南延线中心线21.25m、40m。隧道总长约1313.222米。该工程电力隧道底部埋深约自然地坪下8m～11m，全段采用明挖法施工，均采用一层钢筋混凝土框架结构。电力隧道框架主体结构尺寸宽3.1～3.4米，高3.7～4米，净空尺寸2.5～3.0米，并设置风孔、人孔、排水泵站等构件。因施工四周环境复杂，为达到安全、文明、高品质工程，...
