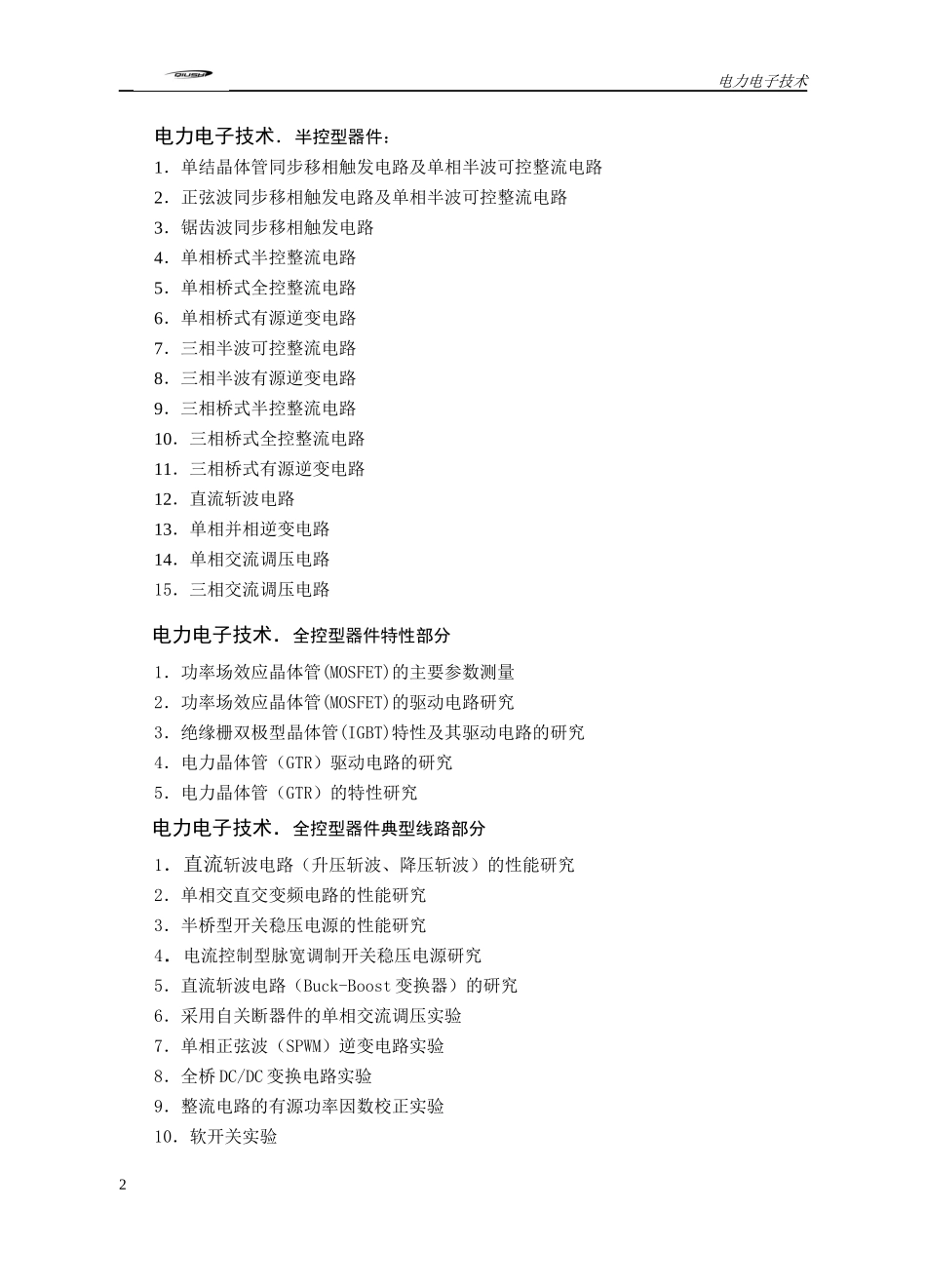

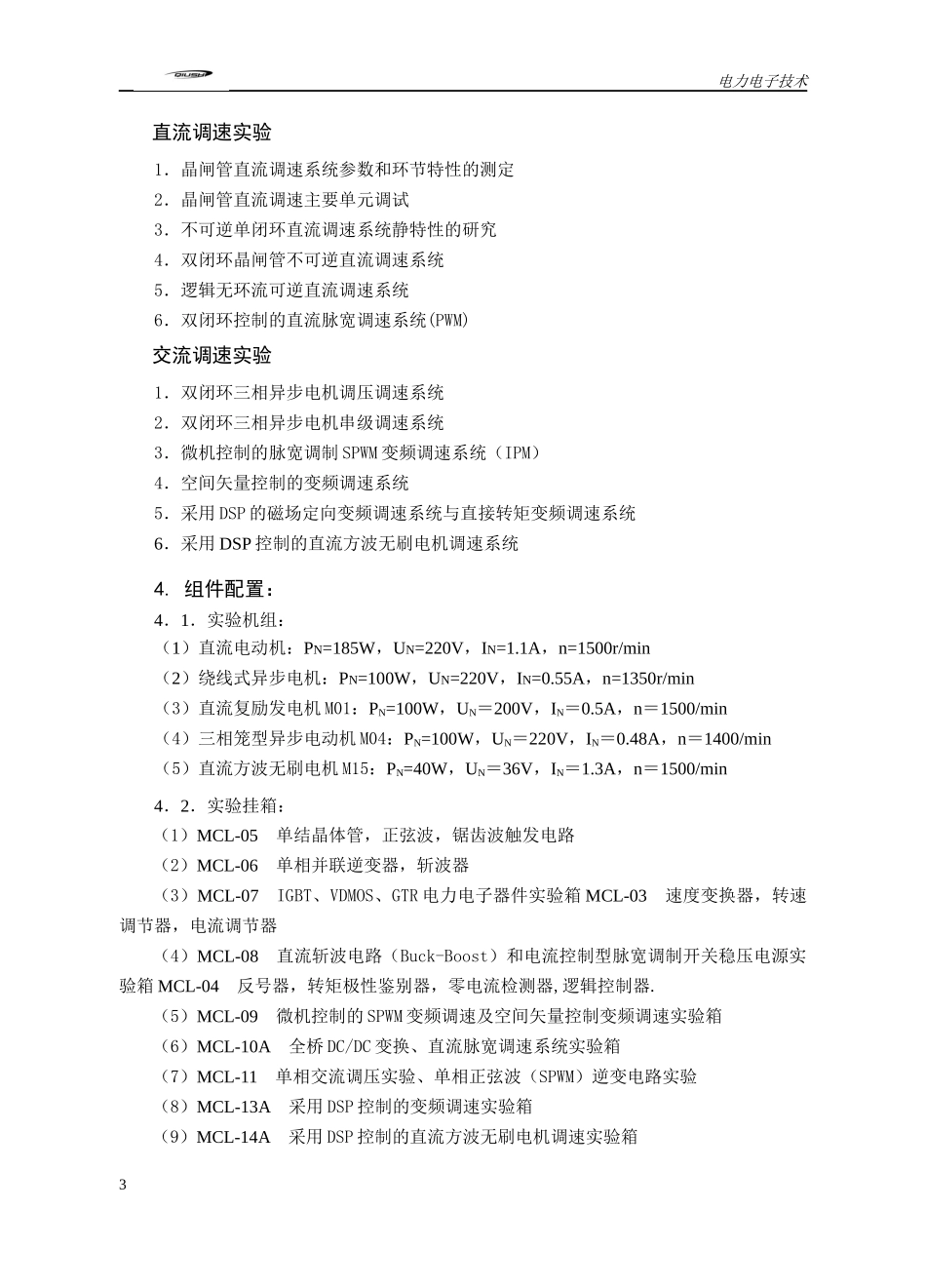

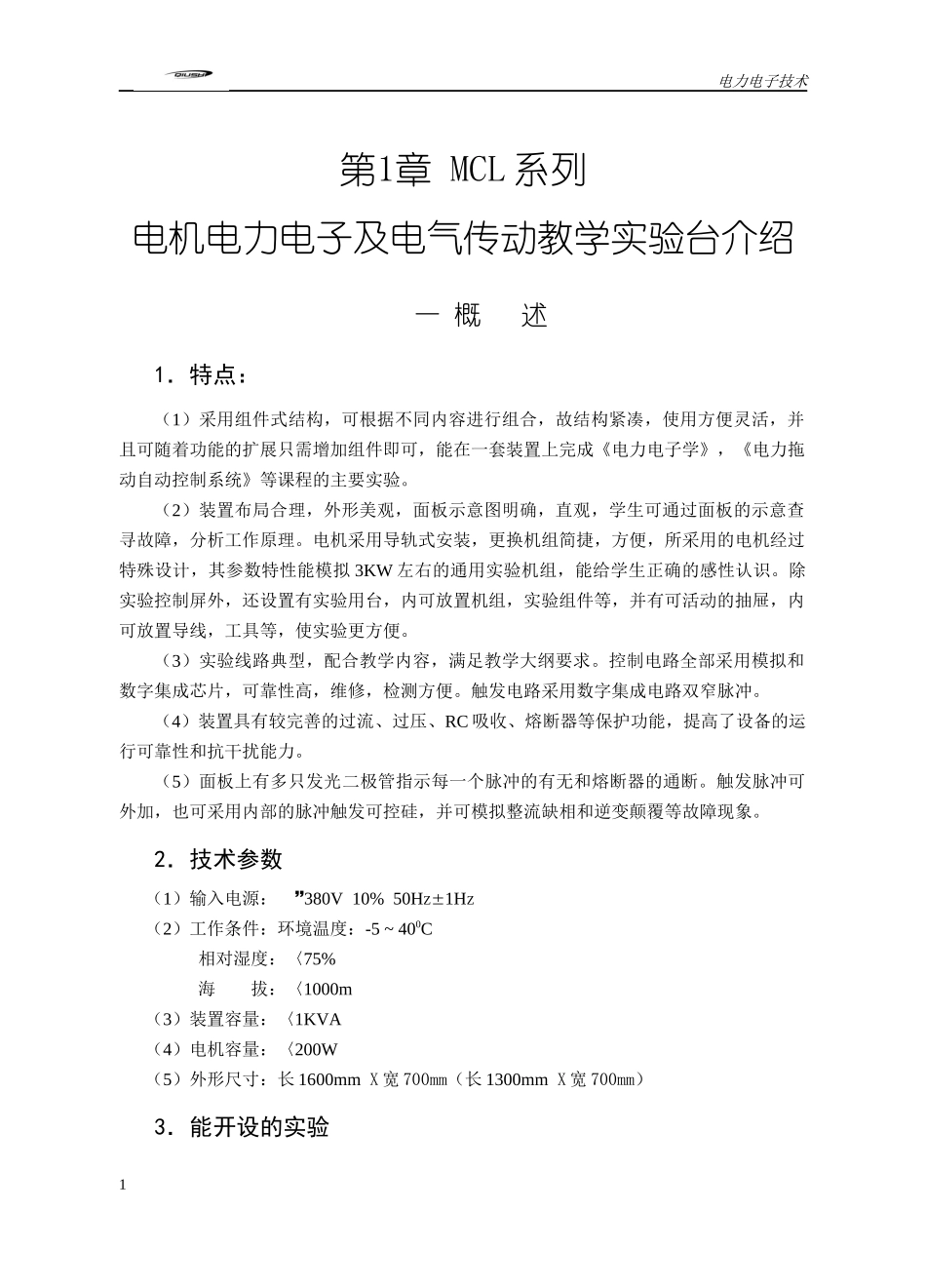

电力电子技术第1章MCL系列电机电力电子及电气传动教学实验台介绍一概述1．特点：（1）采用组件式结构，可根据不同内容进行组合，故结构紧凑，使用方便灵活，并且可随着功能的扩展只需增加组件即可，能在一套装置上完成《电力电子学》，《电力拖动自动控制系统》等课程的主要实验。（2）装置布局合理，外形美观，面板示意图明确，直观，学生可通过面板的示意查寻故障，分析工作原理。电机采用导轨式安装，更换机组简捷，方便，所采用的电机经过特殊设计，其参数特性能模拟3KW左右的通用实验机组，能给学生正确的感性认识。除实验控制屏外，还设置有实验用台，内可放置机组，实验组件等，并有可活动的抽屉，内可放置导线，工具等，使实验更方便。（3）实验线路典型，配合教学内容，满足教学大纲要求。控制电路全部采用模拟和数字集成芯片，可靠性高，维修，检测方便。触发电路采用数字集成电路双窄脉冲。（4）装置具有较完善的过流、过压、RC吸收、熔断器等保护功能，提高了设备的运行可靠性和抗干扰能力。（5）面板上有多只发光二极管指示每一个脉冲的有无和熔断器的通断。触发脉冲可外加，也可采用内部的脉冲触发可控硅，并可模拟整流缺相和逆变颠覆等故障现象。2．技术参数（1）输入电源：380V10%50HZ1HZ（2）工作条件：环境温度：-5~400C相对湿度：〈75%海拔：〈1000m（3）装置容量：〈1KVA（4）电机容量：〈200W（5）外形尺寸：长1600mmX宽700mm（长1300mmX宽700mm）3．能开设的实验1电力电子技术电力电子技术．半控型器件：1．单结晶体管同步移相触发电路及单相半波可控整流电路2．正弦波同步移相触发电路及单相半波可控整流电路3．锯齿波同步移相触发电路4．单相桥式半控整流电路5．单相桥式全控整流电路6．单相桥式有源逆变电路7．三相半波可控整流电路8．三相半波有源逆变电路9．三相桥式半控整流电路10．三相桥式全控整流电路11．三相桥式有源逆变电路12．直流斩波电路13．单相并相逆变电路14．单相交流调压电路15．三相交流调压电路电力电子技术．全控型器件特性部分1．功率场效应晶体管(MOSFET)的主要参数测量2．功率场效应晶体管(MOSFET)的驱动电路研究3．绝缘栅双极型晶体管(IGBT)特性及其驱动电路的研究4．电力晶体管（GTR）驱动电路的研究5．电力晶体管（GTR）的特性研究电力电子技术．全控型器件典型线路部分1．直流斩波电路（升压斩波、降压斩波）的性能研究2．单相交直交变频电路的性能研究3．半桥型开关稳压电源的性能研究4．电流控制型脉宽调制开关稳压电源研究5．直流斩波电路（Buck-Boost变换器）的研究6．采用自关断器件的单相交流调压实验7．单相正弦波（SPWM）逆变电路实验8．全桥DC/DC变换电路实验9．整流电路的有源功率因数校正实验10．软开关实验2电力电子技术直流调速实验1．晶闸管直流调速系统参数和环节特性的测定2．晶闸管直流调速主要单元调试3．不可逆单闭环直流调速系统静特性的研究4．双闭环晶闸管不可逆直流调速系统5．逻辑无环流可逆直流调速系统6．双闭环控制的直流脉宽调速系统(PWM)交流调速实验1．双闭环三相异步电机调压调速系统2．双闭环三相异步电机串级调速系统3．微机控制的脉宽调制SPWM变频调速系统（IPM）4．空间矢量控制的变频调速系统5．采用DSP的磁场定向变频调速系统与直接转矩变频调速系统6．采用DSP控制的直流方波无刷电机调速系统4.组件配置：4．1．实验机组：（1）直流电动机：PN=185W，UN=220V，IN=1.1A，n=1500r/min（2）绕线式异步电机：PN=100W，UN=220V，IN=0.55A，n=1350r/min（3）直流复励发电机M01：PN=100W，UN＝200V，IN＝0.5A，n＝1500/min（4）三相笼型异步电动机M04：PN=100W，UN＝220V，IN＝0.48A，n＝1400/min（5）直流方波无刷电机M15：PN=40W，UN＝36V，IN＝1.3A，n＝1500/min4．2．实验挂箱：（1）MCL-05单结晶体管，正弦波，锯齿波触发电路（2）MCL-06单相并联逆变器，斩波器（3）MCL-07IGBT、VDMOS、GTR电力电子器件实验箱MCL-03速度变换器，转速调节器，电流调节器（4）MCL-08直流斩波电路（Buck-Boost）和电流控制型脉宽调制开关稳压电源实验箱MCL-04反号器，转矩极性鉴别器，零电流检测器,逻辑...
