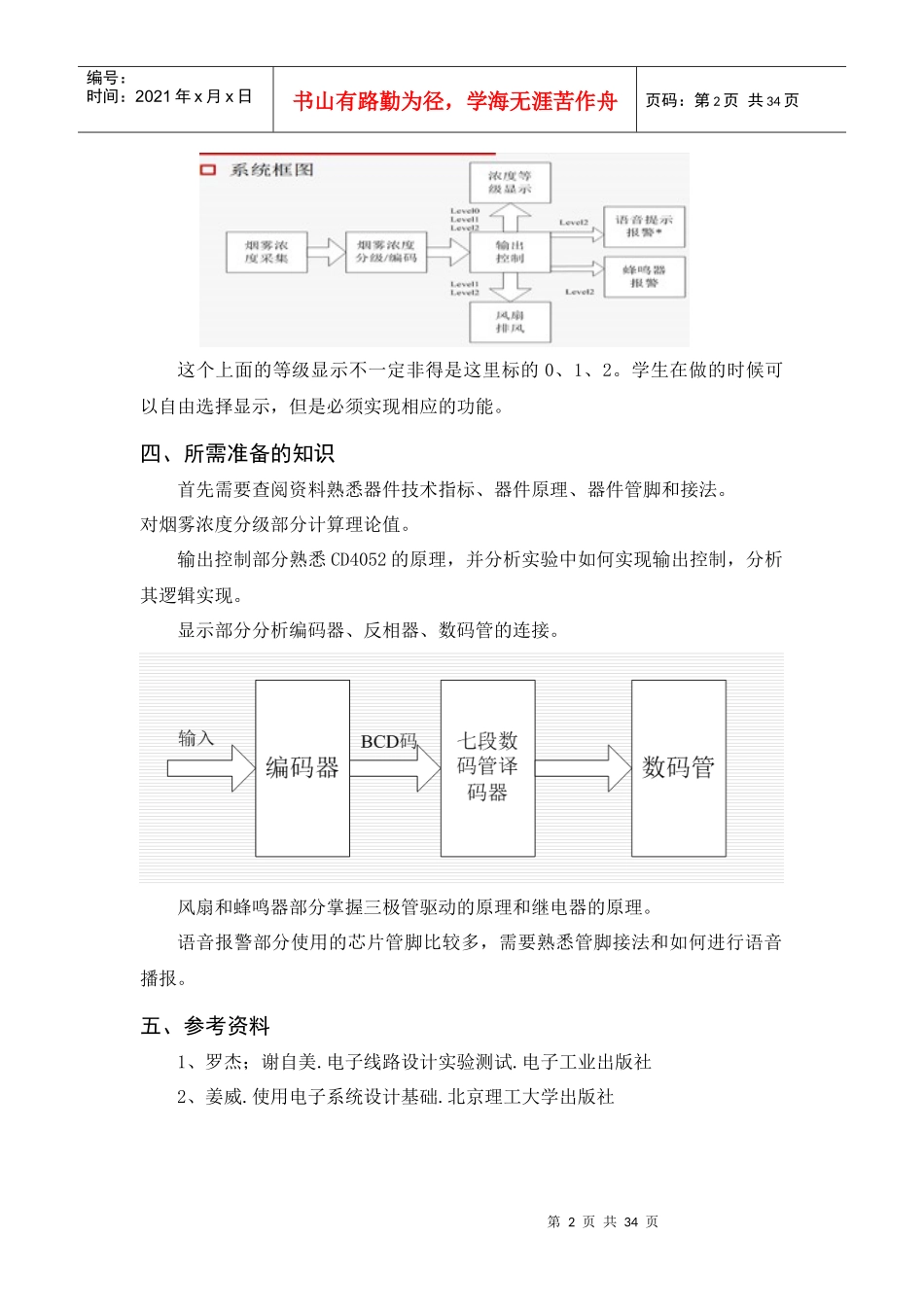

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页实验选题一：烟雾报警器的设计实现一、设计任务烟雾报警有很多应用的地方，一些特定的地方对烟雾浓度也有一定限制，比如厨房、天然气存储的地方，还有吸烟的场所。现在要设计的课题就是需要监测指定环境内的烟雾浓度，并显示浓度的等级，系统根据不同的等级选择是否开启排风机，改善室内空气质量，并对高等级的烟雾浓度进行报警。二、设计要求及其指标要对浓度分级显示，并根据等级选择开启排风扇，对最高浓度报警。具体的要求就是：1.能够检测指定环境内烟雾浓度并将烟雾浓度分为三级加以显示。2.当浓度超过第二等级时系统自动开启风扇排风。3.当浓度超过最高等级时系统发出声音警报。4.当浓度超过最高等级时系统发出语音提示警报。三、设计思路1、浓度等级就是利用QM-N5讲烟雾浓度转化为模拟电压信号；2、然后将模电信号转化为数字信号，这样就能进行等级划分，将不同浓度划分为三个等级；3、并用数码管显示出来；4、烟雾浓度大于或等于2级时，控制风扇排风；5、三级浓度时控制蜂鸣器报警；6、语音录放芯片录音，并在三级烟雾浓度时，控制其放音。第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页这个上面的等级显示不一定非得是这里标的0、1、2。学生在做的时候可以自由选择显示，但是必须实现相应的功能。四、所需准备的知识首先需要查阅资料熟悉器件技术指标、器件原理、器件管脚和接法。对烟雾浓度分级部分计算理论值。输出控制部分熟悉CD4052的原理，并分析实验中如何实现输出控制，分析其逻辑实现。显示部分分析编码器、反相器、数码管的连接。风扇和蜂鸣器部分掌握三极管驱动的原理和继电器的原理。语音报警部分使用的芯片管脚比较多，需要熟悉管脚接法和如何进行语音播报。五、参考资料1、罗杰；谢自美.电子线路设计实验测试.电子工业出版社2、姜威.使用电子系统设计基础.北京理工大学出版社第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页实验选题二：单极性可调精密直流稳压电源的设计实现一、设计任务设计一种单极性可调精密直流稳压电源。该系统要求输出电流不小于0.2A。在误差不大于4mV的条件下输出电压范围为0~5V，输出电压的步进值分为三种：20mV100mV1V，并能够显示输出电压值。二、设计要求及其指标1、基于微控制器的核心作用，以单片机STC89C51为核心，D/A，功率放大器组成。由单片机产生8位数字信号，通过D/A转换成模拟电压信号，经功率放大后作为电源使用；2、采用计数器等产生数字信号，经D/A转换成相应的模拟电压信号。其他同13、采用专用的电源芯片设计，如LM系列。三、设计思路本设计的思路是将模拟电路知识和数字电路知识结合起来，使学生掌握模数转换或数模转换原理及应用。所以要求设计中必须有至少一处使用数模转换。利用数字信号的可靠性，使输出的电压误差尽可能的小。四、所需准备的知识（1）模拟电路相关知识；（2）数字电路相关知识；第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页五、参考资料1、郭天祥.新概念51单片机C语言教程——入门、提高、开发、拓展.北京：电子工业出版社.2009年2、陈晓平.Protel99SE—电子线路CAD应用教程.北京:机械工业出版社.2007年3、童诗白；华成英.模拟电子技术基础[M].北京：高等教育出版社,2001实验选题三：红外遥控开关的设计实现一、设计任务设计制作一款双路红外遥控开关，能够分别遥控两路负载，可用于控制灯具、电风扇、加湿器等常用家用电器。作用距离大于2m。红外光峰值辐照度不小于40μW/cm²。指向性要求：圆锥角不小于30º。欠压条件下的红外光峰值辐照度：遥控器所用电源电压为额定工作电压的80%时，遥控器的红外光峰值福照度不小于20μW/cm²。指向性要求圆锥角不小于30º。静态工作电流不大于3μA。二、设计要求及其指标1、采用频分多址多通道红外遥控发射和接收系统。该系统一般采用频道编码开关，通过改变震荡电路的参数来改变震荡电路的震荡频率。当...
