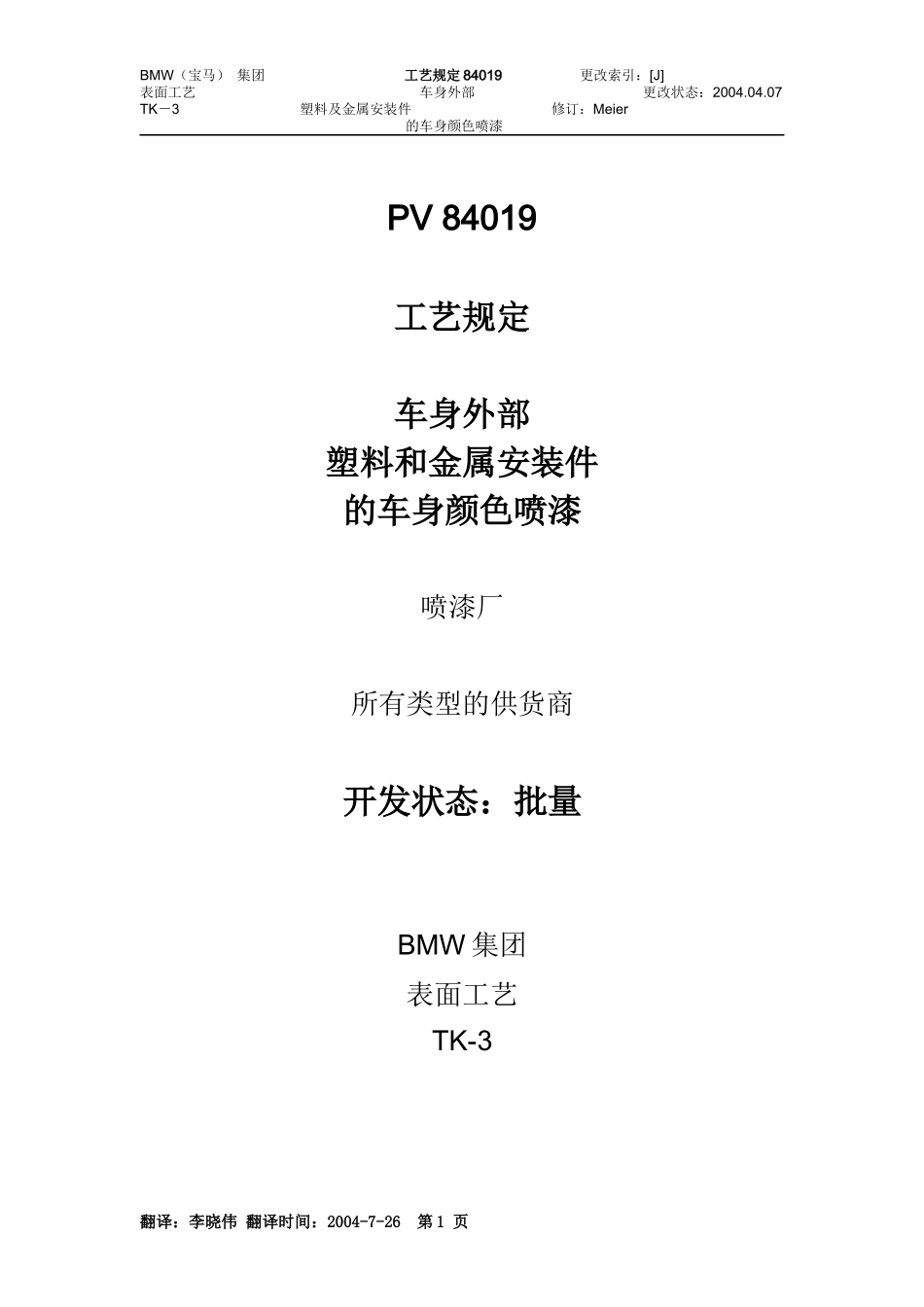

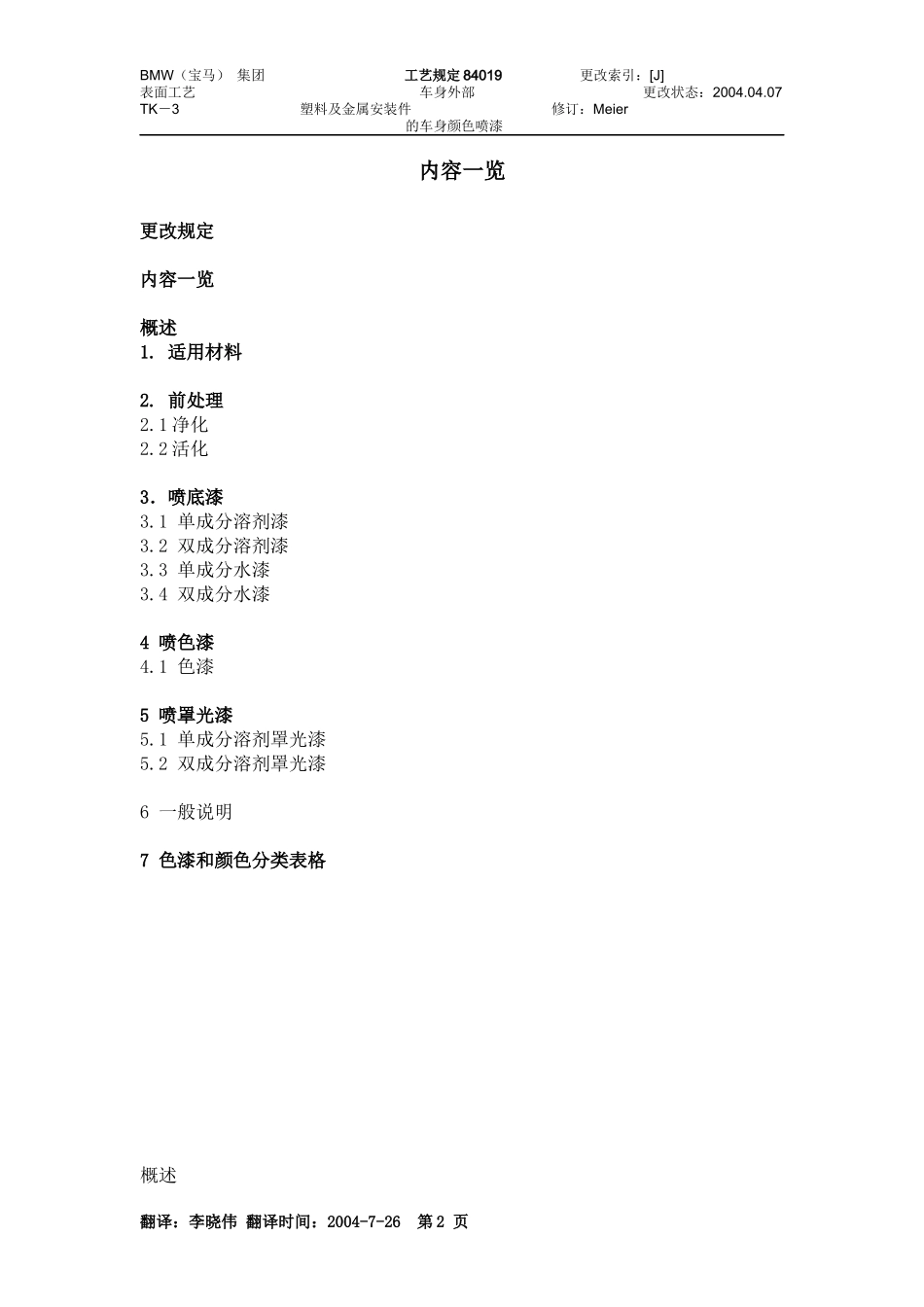

BMW（宝马）集团工艺规定84019更改索引：[J]表面工艺车身外部更改状态：2004.04.07TK－3塑料及金属安装件修订：Meier的车身颜色喷漆PV84019工艺规定车身外部塑料和金属安装件的车身颜色喷漆喷漆厂所有类型的供货商开发状态：批量BMW集团表面工艺TK-3翻译：李晓伟翻译时间：2004-7-26第1页BMW（宝马）集团工艺规定84019更改索引：[J]表面工艺车身外部更改状态：2004.04.07TK－3塑料及金属安装件修订：Meier的车身颜色喷漆内容一览更改规定内容一览概述1.适用材料2.前处理2.1净化2.2活化3．喷底漆3.1单成分溶剂漆3.2双成分溶剂漆3.3单成分水漆3.4双成分水漆4喷色漆4.1色漆5喷罩光漆5.1单成分溶剂罩光漆5.2双成分溶剂罩光漆6一般说明7色漆和颜色分类表格概述翻译：李晓伟翻译时间：2004-7-26第2页BMW（宝马）集团工艺规定84019更改索引：[J]表面工艺车身外部更改状态：2004.04.07TK－3塑料及金属安装件修订：Meier的车身颜色喷漆目的通过明确规定喷漆的方法和产品，工艺规定应确保产品均匀的光学及功能质量。适用范围本工艺规定是图纸的一部分并且通过图纸中相应的标注适用于所有的零件。要求，规定喷漆件必须满足相应的质量规定的要求。喷漆技术方面的要求包括必须满足的标准在工艺规定的“质量要求”栏中作了规定。图纸登记图纸登记应根据：“表面喷漆按照PV84019”。喷漆涉及的质量要求原则上位于工艺规定中并且不必在图纸中再一次标注。翻译：李晓伟翻译时间：2004-7-26第3页BMW（宝马）集团工艺规定84019更改索引：[J]表面工艺车身外部更改状态：2004.04.07TK－3塑料及金属安装件修订：Meier的车身颜色喷漆1.适用材料适用材料备注A1A5A6A7A11A17A19ABS耐热ABS+PCABS+PC电铸类型ABS+PC电铸类型leichtfliessedABS标准类型ABS＋MF10*)ABS耐高温允许的修补：-材料G…/H1:为了消除小的和大的气孔和划伤，许使用下列材料：•小气孔：双成分Wischfüller45062(Teknos公司)-材料A...,B…,C1,E…,F1,G…,K1*),Q1,H1:•大气孔/划伤双成分-填料Carpox383(Airo公司)双成分-填料型号5900(3M公司)*)在涂填料之前先在缺陷点上涂单成分塑料中涂934-0/Ax90-0444（ASF公司)！！在涂填料及中涂前要先清理缺陷点，使待修补的缺陷点无分离剂和残渣！！必须用底漆覆盖修补点！B3B10B26B28PA6-GF30PA6-MX.GF30PA6-GF40C1TPU-GF20D4D8D9PC+PBTPC+PETM10(Bayer公司PocanDP2-7655)PC+PBT-20%矿物质E1E5PPE标准类型PPE+PA耐热F1PBT+PC橡胶G4G6G7G8G10G11PUR-集成泡棉1050-0PUR-集成泡棉1050-15%PUR-集成泡棉1150-20%PUR-集成泡棉20-22%MFPUR-集成泡棉850+50PUR-集成泡棉密度>400kg/m3邵尔D>70H1SMCK1K2K7K10K13PP/EPDM耐冲击PP/EPDM-TX20PP/EPDM-TX30PP/EPDM-TX20耐冲击PP/EPDM-TX22Q1ASA+PCW1CFKZZ1钢KTL涂层铝挤出型材前处理/底漆(还有PDC传感器，KTL涂层)材料按照：BMW标准60100.0BMW标准60150.0翻译：李晓伟翻译时间：2004-7-26第4页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页工艺步骤材料产品方法参数/方法过程质量要求2.前处理2.1净化A1/5/6/7/11B3/10/26/28C1*)D4E1/5F1/3H1(磷酸锌≤1.2%)K1/2/7/10Q1净化剂柔和碱性－中性，纯水强洗（Power-Wash），之后用纯水洗干燥：烘房干燥：20-30分钟，物体温度80-90ºC冲洗之后，所有的热塑性塑料应在尽可能短的时间内喷漆。*）碱性净化材料R2006没有问题（Fa.Elastogran）。第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页工艺步骤材料产品方法参数/方法过程质量要求2.1净化（续前）C1G4/6/7/10G11H1酸性净化剂（pH3-3.5）纯水强洗（Power-Wash），之后用纯水洗干燥：烘房干燥：物体温度≤85ºC，30分钟对于材料C1：酸性净化剂，温度：65-70ºC待喷漆的表面在前处理之后必须无分离剂和残渣。备注：如果待喷漆件汲水并因此不能如规定的那样可以清洗，必须进行专门约定。材料C1,G...：必须在前处理后紧接着进行喷漆，否则，由于内部分离剂的渗出，会出现油漆粘附故障。2.2活化K1/2/7F3烧灼：氧化火焰或者：低压等离子速度约0.3m/s距物体的距离约70mm物体的几何形状...
