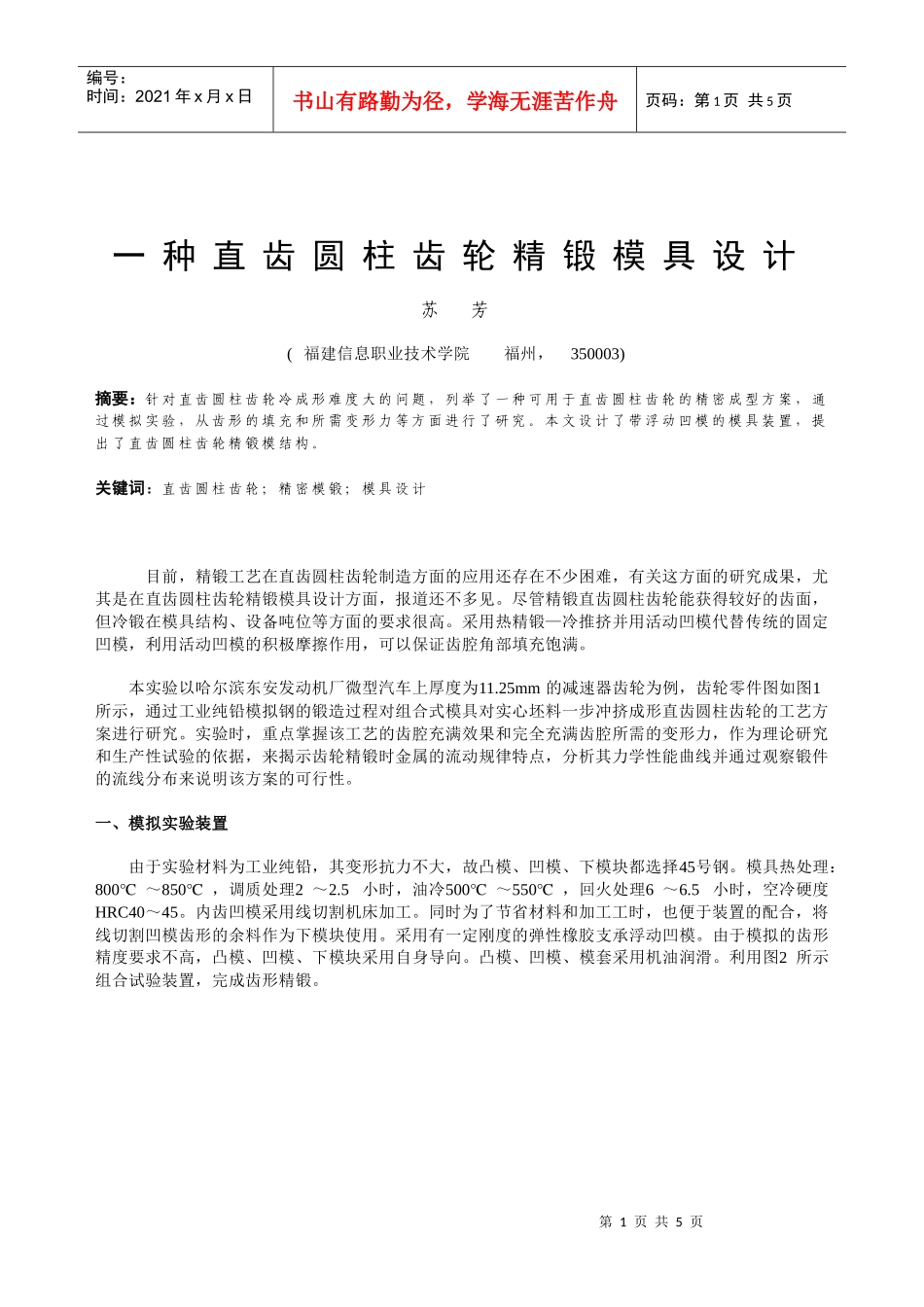

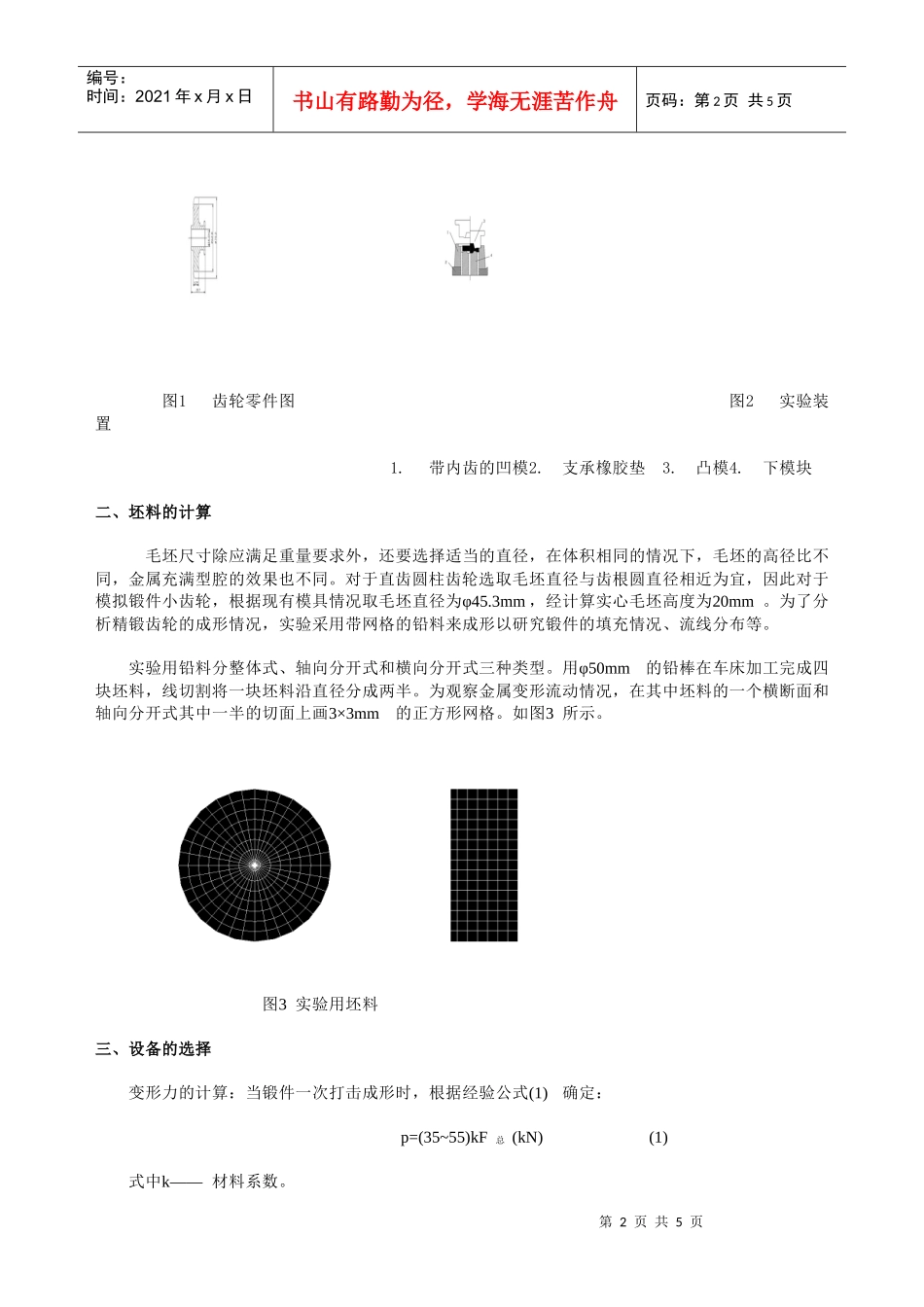

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页一种直齿圆柱齿轮精锻模具设计苏芳(福建信息职业技术学院福州，350003)摘要：针对直齿圆柱齿轮冷成形难度大的问题，列举了一种可用于直齿圆柱齿轮的精密成型方案，通过模拟实验，从齿形的填充和所需变形力等方面进行了研究。本文设计了带浮动凹模的模具装置，提出了直齿圆柱齿轮精锻模结构。关键词：直齿圆柱齿轮；精密模锻；模具设计目前，精锻工艺在直齿圆柱齿轮制造方面的应用还存在不少困难，有关这方面的研究成果，尤其是在直齿圆柱齿轮精锻模具设计方面，报道还不多见。尽管精锻直齿圆柱齿轮能获得较好的齿面，但冷锻在模具结构、设备吨位等方面的要求很高。采用热精锻—冷推挤并用活动凹模代替传统的固定凹模，利用活动凹模的积极摩擦作用，可以保证齿腔角部填充饱满。本实验以哈尔滨东安发动机厂微型汽车上厚度为11.25mm的减速器齿轮为例，齿轮零件图如图1所示，通过工业纯铅模拟钢的锻造过程对组合式模具对实心坯料一步冲挤成形直齿圆柱齿轮的工艺方案进行研究。实验时，重点掌握该工艺的齿腔充满效果和完全充满齿腔所需的变形力，作为理论研究和生产性试验的依据，来揭示齿轮精锻时金属的流动规律特点，分析其力学性能曲线并通过观察锻件的流线分布来说明该方案的可行性。一、模拟实验装置由于实验材料为工业纯铅，其变形抗力不大，故凸模、凹模、下模块都选择45号钢。模具热处理：800℃～850℃，调质处理2～2.5小时，油冷500℃～550℃，回火处理6～6.5小时，空冷硬度HRC40～45。内齿凹模采用线切割机床加工。同时为了节省材料和加工工时，也便于装置的配合，将线切割凹模齿形的余料作为下模块使用。采用有一定刚度的弹性橡胶支承浮动凹模。由于模拟的齿形精度要求不高，凸模、凹模、下模块采用自身导向。凸模、凹模、模套采用机油润滑。利用图2所示组合试验装置，完成齿形精锻。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页图1齿轮零件图图2实验装置1.带内齿的凹模2.支承橡胶垫3.凸模4.下模块二、坯料的计算毛坯尺寸除应满足重量要求外，还要选择适当的直径，在体积相同的情况下，毛坯的高径比不同，金属充满型腔的效果也不同。对于直齿圆柱齿轮选取毛坯直径与齿根圆直径相近为宜，因此对于模拟锻件小齿轮，根据现有模具情况取毛坯直径为φ45.3mm，经计算实心毛坯高度为20mm。为了分析精锻齿轮的成形情况，实验采用带网格的铅料来成形以研究锻件的填充情况、流线分布等。实验用铅料分整体式、轴向分开式和横向分开式三种类型。用φ50mm的铅棒在车床加工完成四块坯料，线切割将一块坯料沿直径分成两半。为观察金属变形流动情况，在其中坯料的一个横断面和轴向分开式其中一半的切面上画3×3mm的正方形网格。如图3所示。图3实验用坯料三、设备的选择变形力的计算：当锻件一次打击成形时，根据经验公式(1)确定：p=(35~55)kF总(kN)(1)式中k——材料系数。第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页F总——锻件总投影面积系数（35～55）是综合考虑材料变形抗力、变形温度、变形速度、摩擦以及应力状态等因素而选取的，对于变形困难，要求生产力高的应取上限。所以有：p=40×0.35×3.14×(7.52/2)2=543kN所以，实验中要用600kN材料试验机。四、确定压入量压入量大小对于采用闭式模锻挤出的齿轮精度有直接影响。如果余量太小，齿形填充不满；如果余量太大则会增大胀模力，影响挤后齿轮精度和模具寿命。所以应当进行计算确定，才能满足齿轮成形要求，又能避免精锻模早期磨损超差失效，以利于提高模具寿命。根据模具型腔及周边结构尺寸，计算在该套模具上推剂量为7.5mm。五、实验结果及分析模拟实验共进行了四组，实验数据见表1所示。表1实验结果序号坯料类型压力（kN）行程(mm)成形情况1φ45.3×20mm整体式5127.5齿顶未充满；下突缘未充满；出现严重折叠2φ45.3×20mm轴向分开式4507.2齿顶未充满；下突缘未充满；出现折叠，但较上一次轻微3φ45.3×20mm横向分开式5077齿顶基本充满；下突...
